ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda

42

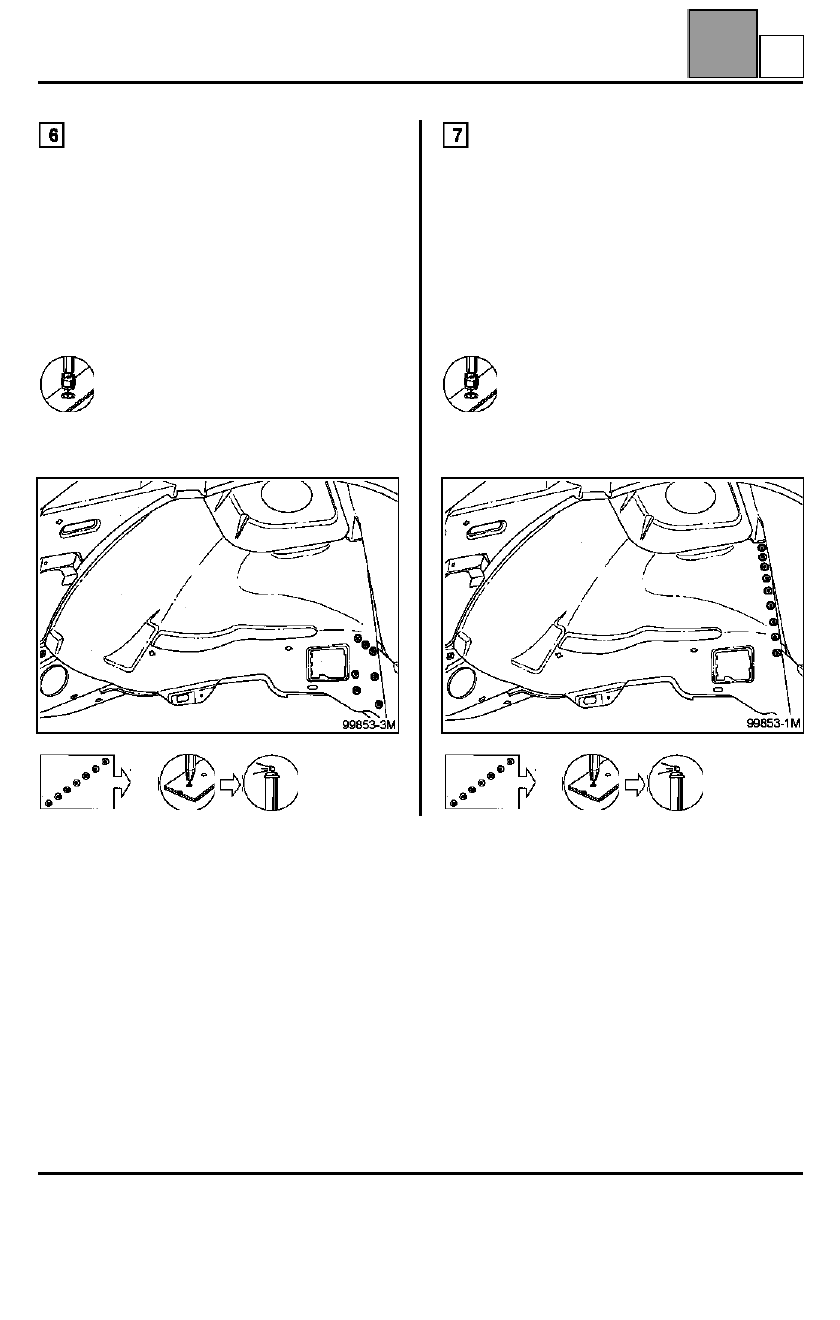

UNIÓN CON LARGUERO DELANTERO
PARTE TRASERA

Espesor de las chapas (mm)

Desgrapado

7 puntos eléctricos en espesor 1,5

Soldadura

UNIÓN CON ESCUADRA DE UNIÓN DE
SALPICADERO

Espesor de las chapas (mm)

Desgrapado

9 puntos eléctricos en espesor 1,5

Soldadura

Paso de rueda

1,5

Larguero delantero parte trasera

1,5

Paso de rueda

1,5

Escuadra de unión de salpicadero

1,0

42-18

G

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda

42

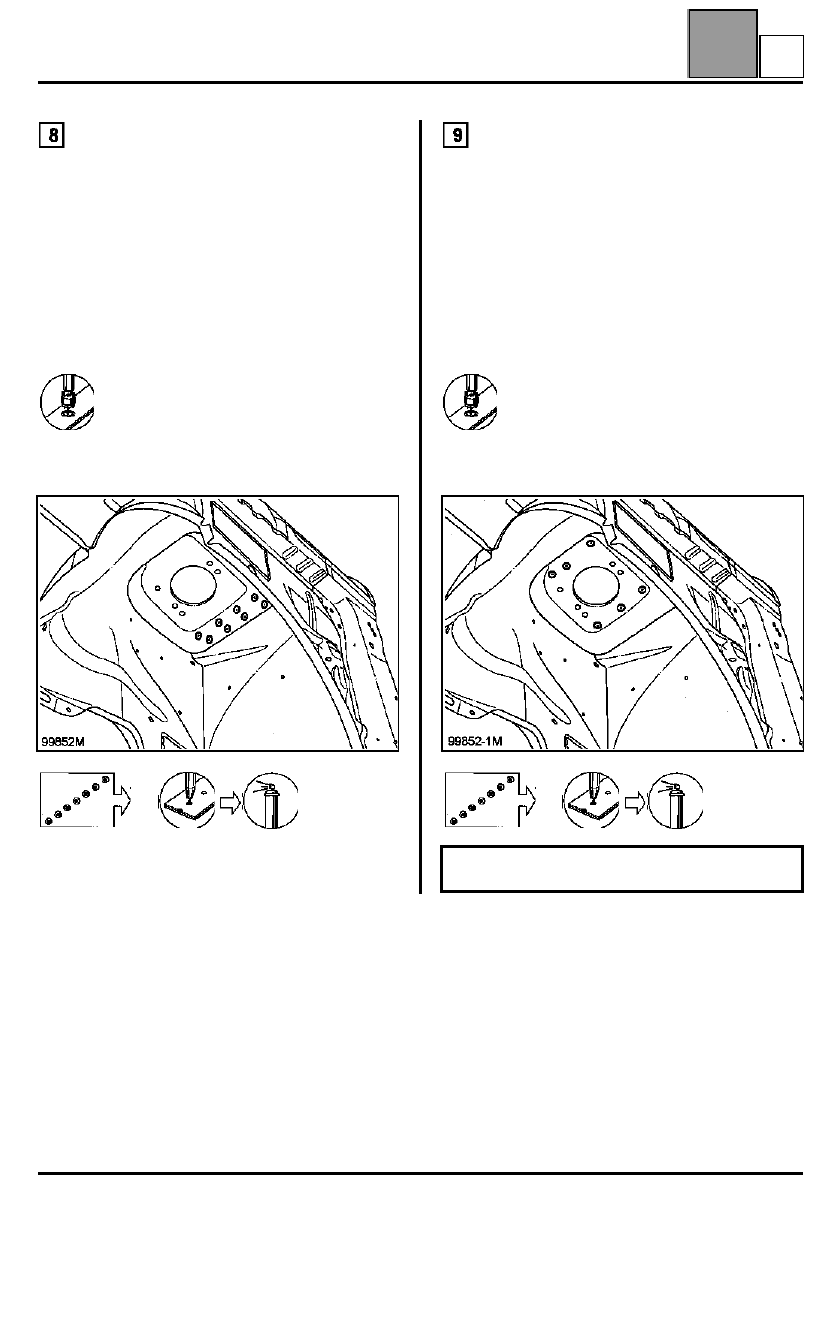

UNIÓN CON TABIQUE DE CALEFACCIÓN

Espesor de las chapas (mm)

Desgrapado

8 puntos eléctricos en espesor 1,0

Soldadura

UNIÓN CON CONDUCTO DE AIRE

Espesor de las chapas (mm)

Desgrapado

6 puntos eléctricos en espesor 1,5

Soldadura

Paso de rueda

1,5

Tabique de calefacción

1,0

Copela del amortiguador

2,0

Paso de rueda

1,5

Conducto de aire

1,0

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

42-19

G

ESTRUCTURA SUPERIOR DELANTERA

Soporte superior de la caja de velocidades

42

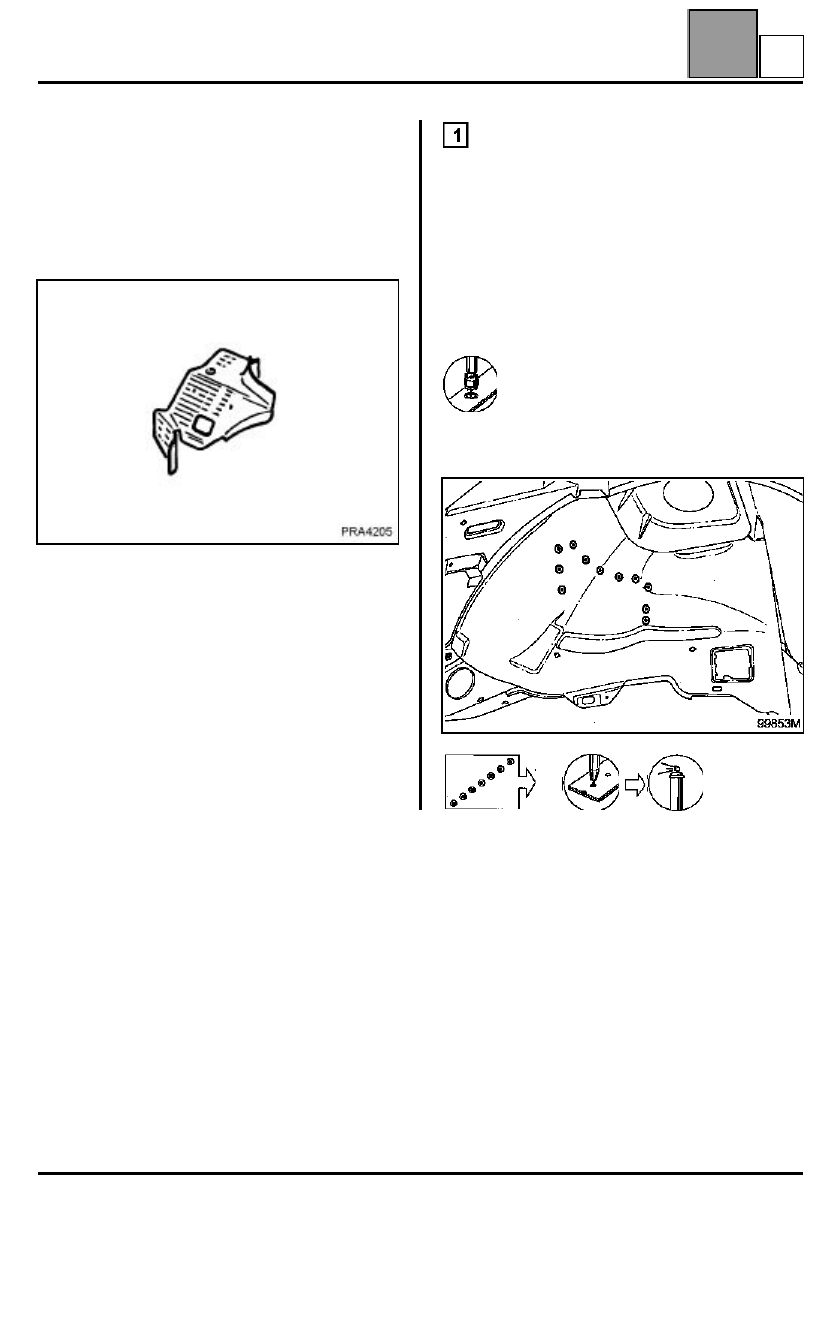

Soporte superior de la caja de velocidades

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del paso de rueda
lado izquierdo solamente.

COMPOSICIÓN DE LA PIEZA A.P.R.

UNIÓN CON PASO DE RUEDA

Espesor de las chapas (mm)

Desgrapado

11 puntos eléctricos en espesor 1,2

Soldadura

Soporte superior de la caja de velocidades

1,2

Paso de rueda

1,5

42-20

H

ESTRUCTURA SUPERIOR DELANTERA

Soporte superior de la caja de velocidades

42

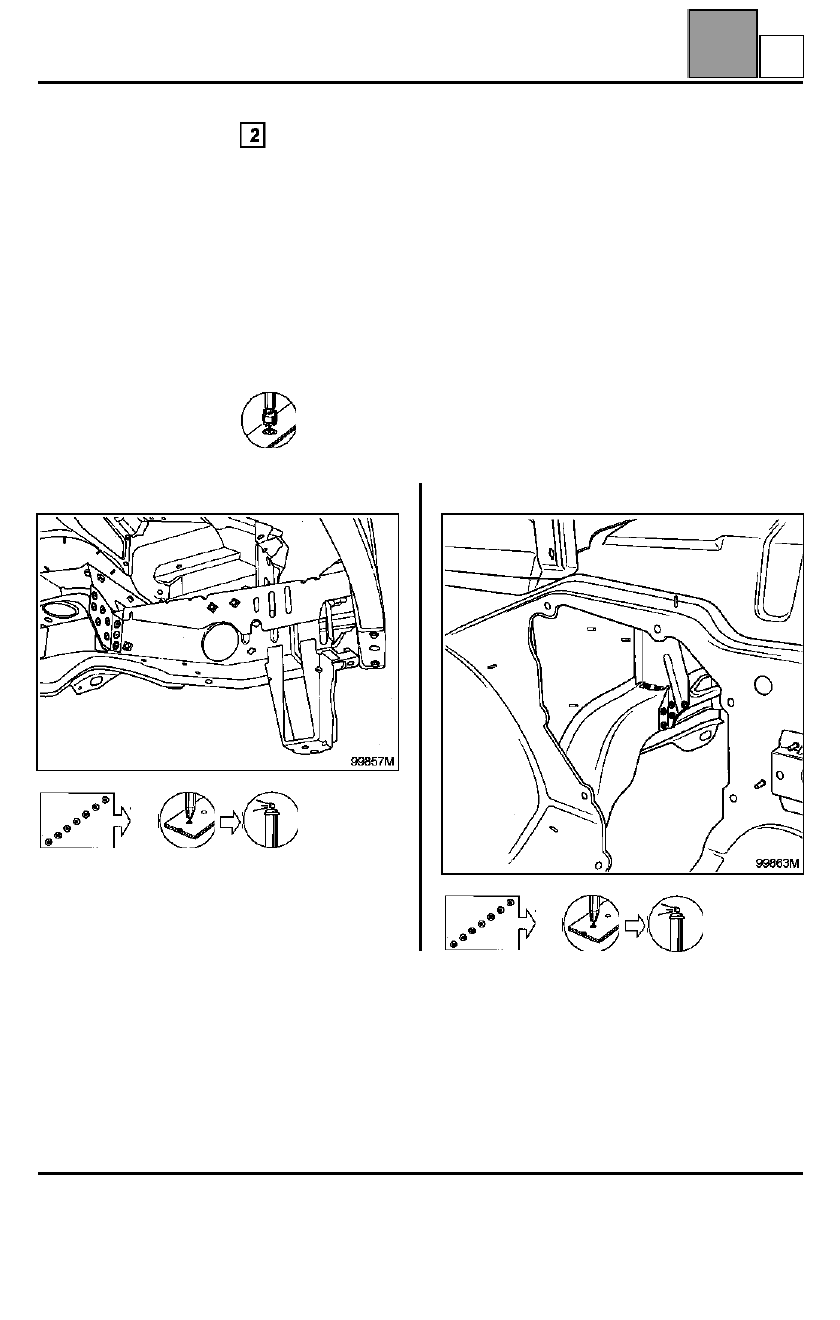

UNIÓN CON LARGUERO PARTE
DELANTERA

Espesor de las chapas (mm)

Desgrapado

16 puntos eléctricos en espesor 1,2

Soldadura

Soporte superior de la caja de velocidades

1,2

Larguero delantero parte delantera

1,5

Soporte inferior de la caja de velocidades

2,5

42-21
