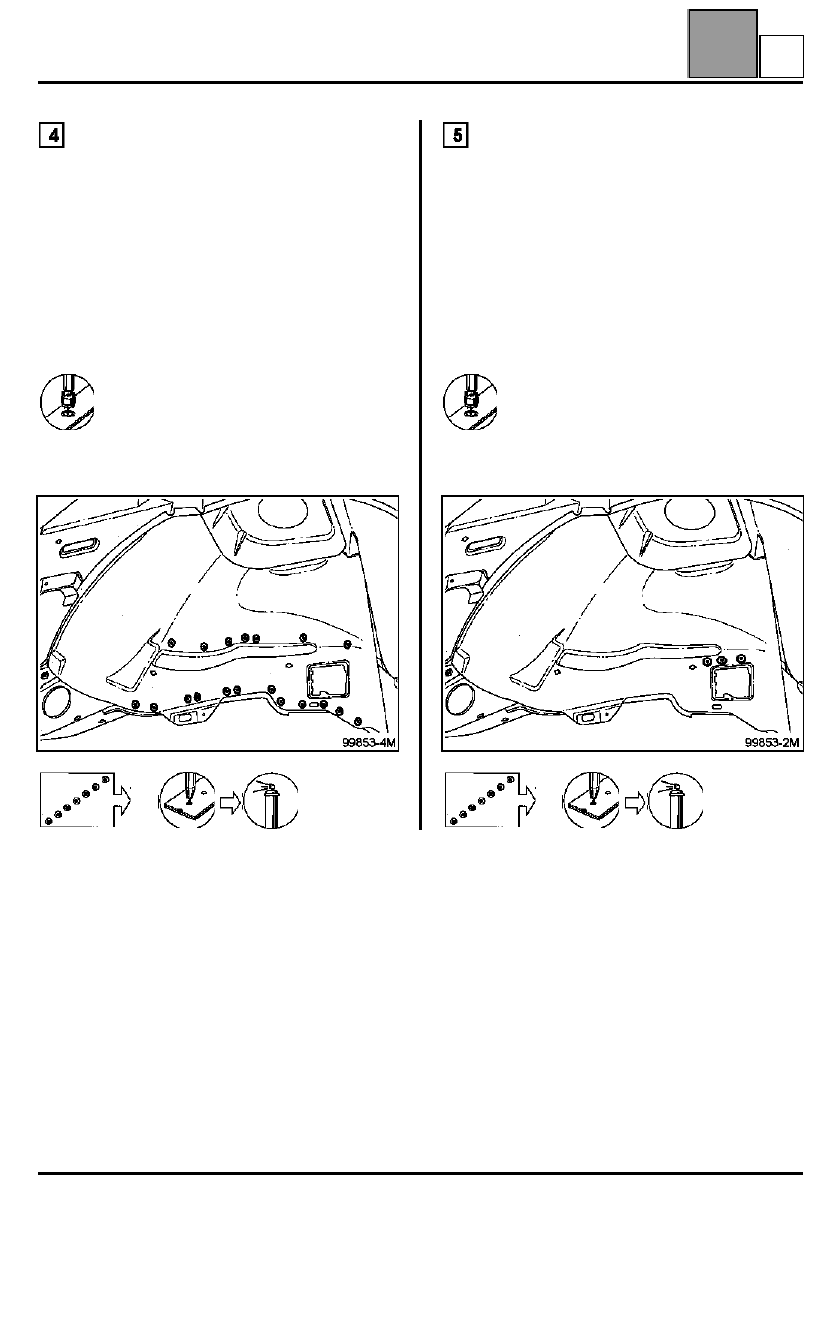

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda

42

Paso de rueda

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del costado de alero.

Esta operación requiere la colocación en un banco de
reparación.

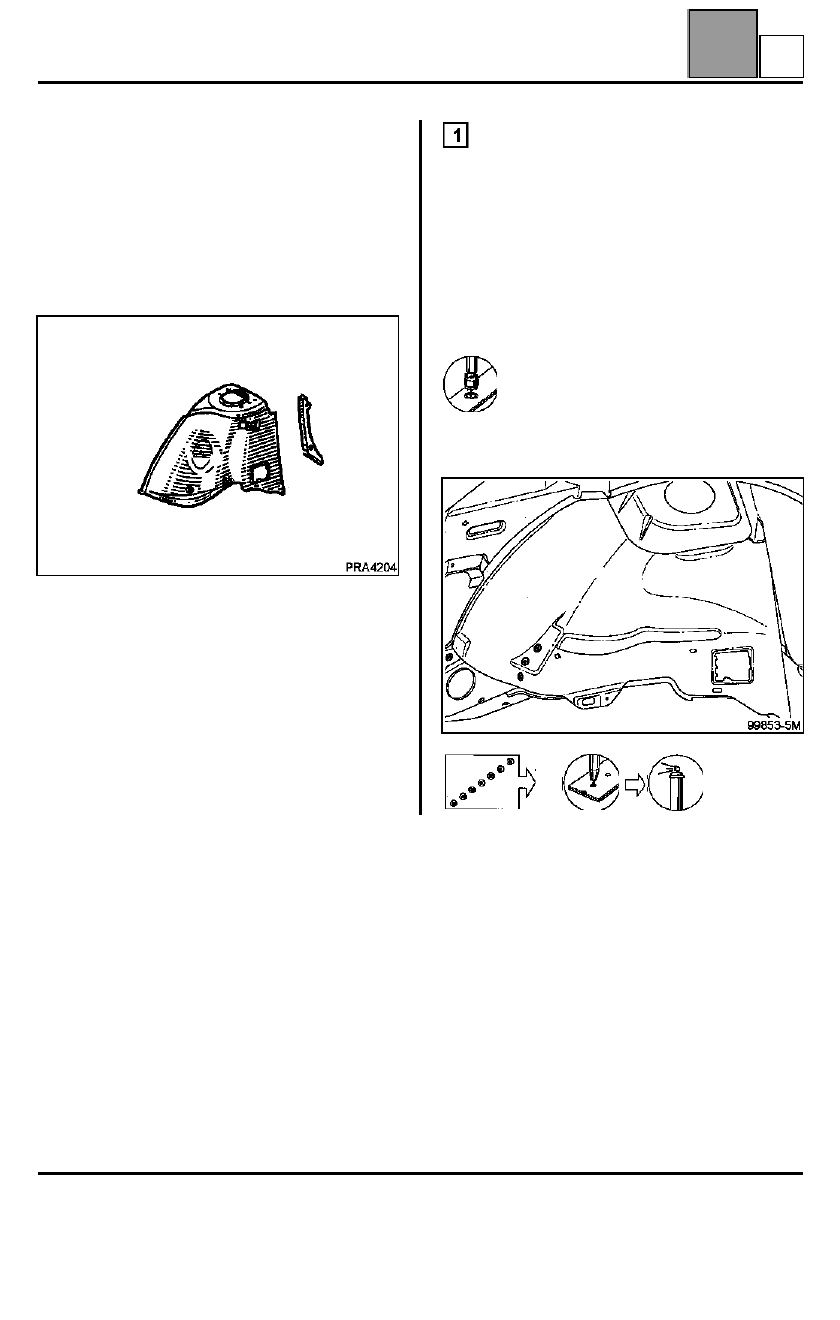

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– de la aleta delantera,
– de la caja de agua,
– de la cuna y del tren delantero,
– del tablero de bordo en la parte superior

únicamente,

– del insonorizante.

UNIÓN CON CIERRE DEL LARGUERO
DELANTERO

Espesor de las chapas (mm)

Desgrapado

3 puntos eléctricos en espesor 1,5

Soldadura

Paso de rueda

1,5

Cierre del larguero delantero

0,7

42-14

G

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda

42

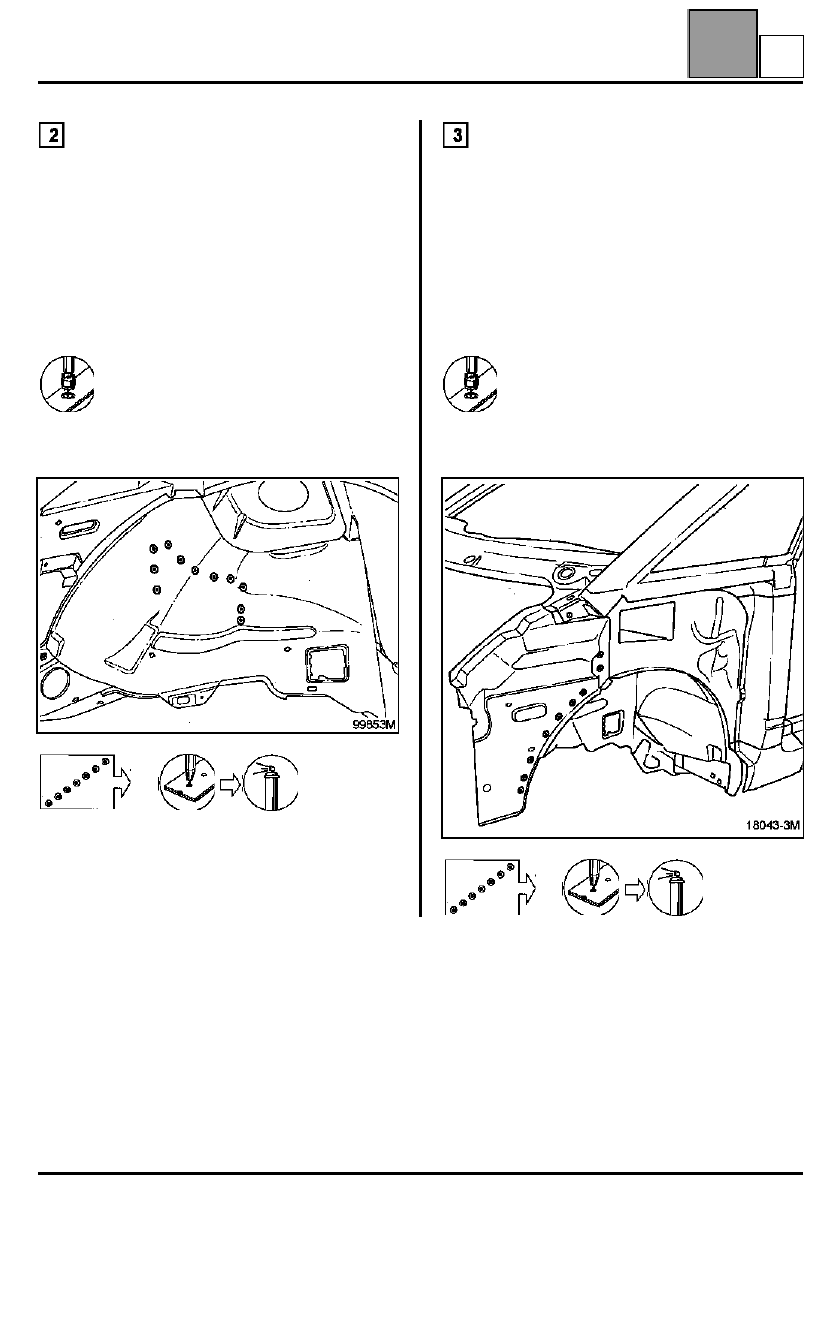

UNIÓN CON REFUERZO SUPERIOR DE CAJA
DE VELOCIDADES

Espesor de las chapas (mm)

Desgrapado

11 puntos eléctricos en espesor 1,5

Soldadura

UNIÓN CON PESTAÑA DE ALETA

Espesor de las chapas (mm)

Desgrapado

13 puntos eléctricos en espesor 1,5

Soldadura

Paso de rueda

1,5

Soporte superior de la caja de velocidades

1,2

Paso de rueda

1,5

Pestaña de aleta

0,7

42-15

G

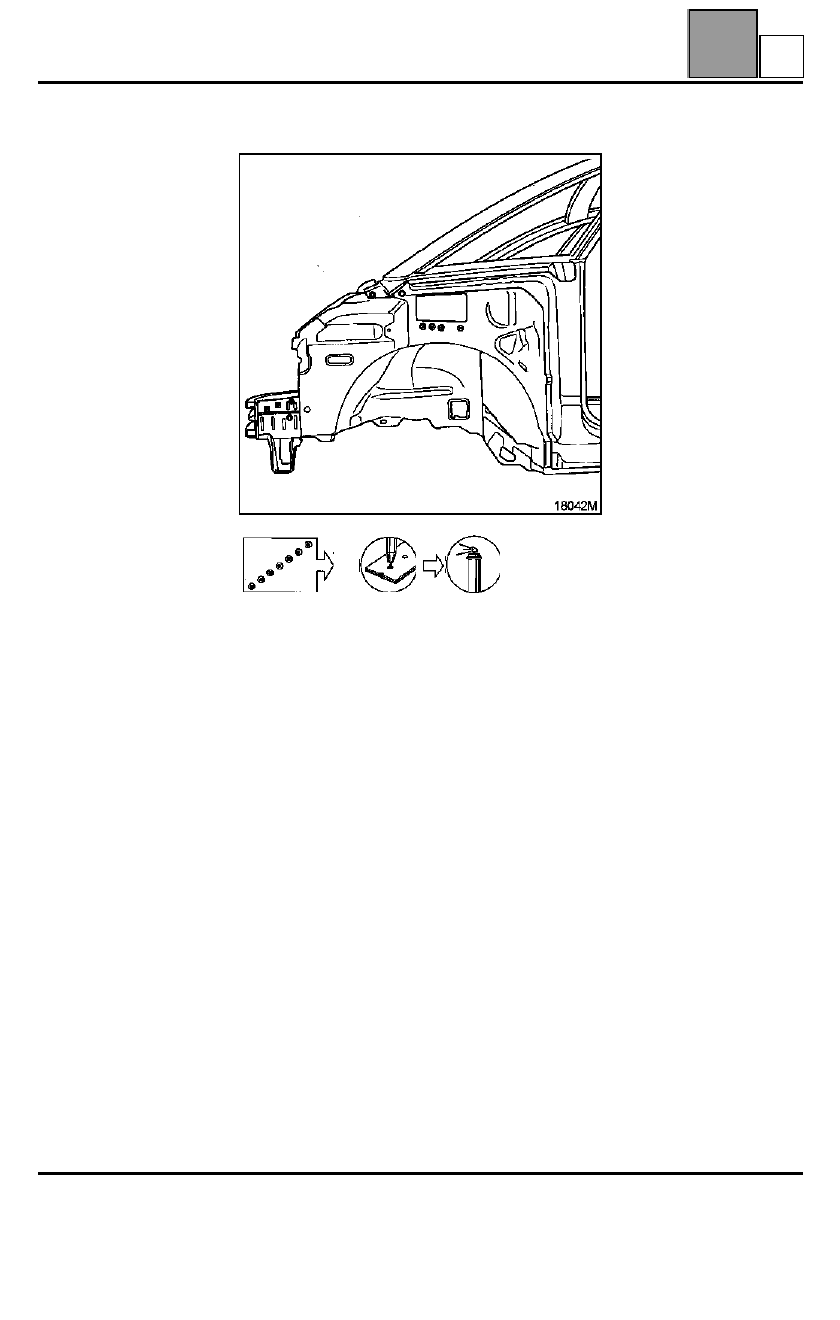

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda

42

Soldadura

42-16

G

ESTRUCTURA SUPERIOR DELANTERA

Paso de rueda

42

UNIÓN CON LARGUERO DELANTERO
PARTE DELANTERA

Espesor de las chapas (mm)

Desgrapado

19 puntos eléctricos en espesor 1,5

Soldadura

UNIÓN CON REFUERZO DE CHOQUE

Espesor de las chapas (mm)

Desgrapado

13 puntos eléctricos en espesor 1,5

Soldadura

Paso de rueda

1,5

Larguero delantero parte delantera

1,5

Refuerzo del larguero

2,5

Refuerzo de choque

2,5

Paso de rueda

1,5

42-17

G
