ESTRUCTURA SUPERIOR DELANTERA

Conjunto chapa portafaros

42

SUSTITUCIÓN TRAS UNA COLISIÓN

Equipar la chapa portafaros:

– con los bloques ópticos,

– con las escuadras de posicionamiento sin

bloquearlas.

Presentar el conjunto en el vehículo
Colocar:

– el cableado eléctrico y los conectores,

– el cable de mando en la cerradura del capot,

– la cerradura del capot (controlar su funcionamiento

antes de cerrar el capot),

– el conducto de admisión de aire,

– el paragolpes delantero,

– las rejillas de entrada de aire,

– las luces laterales.

Cerrar el capot.

Reglar los juegos de enrasado (consultar las
secciones n

°

 5, 8, 9, 10 capítulo 40) actuando en las

escuadras de fijaciones.

Una vez efectuado el reglaje, hacer un apriete de los
tornillos y controlar de nuevo los juegos de enrasado
así como el funcionamiento de los equipamientos
eléctricos.

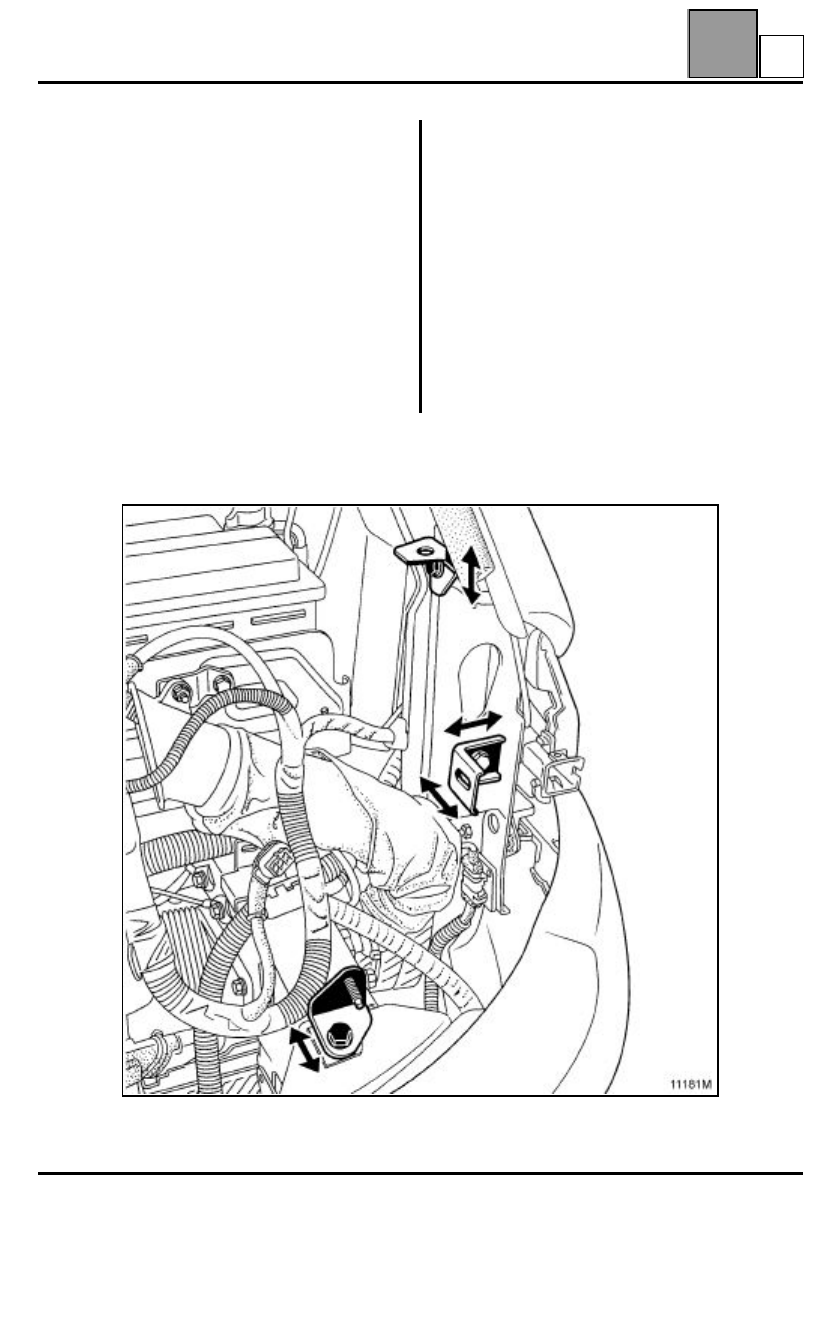

Posibilidades de reglaje de las escuadras.

42-10

E

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero parcial

42

Costado de alero parcial

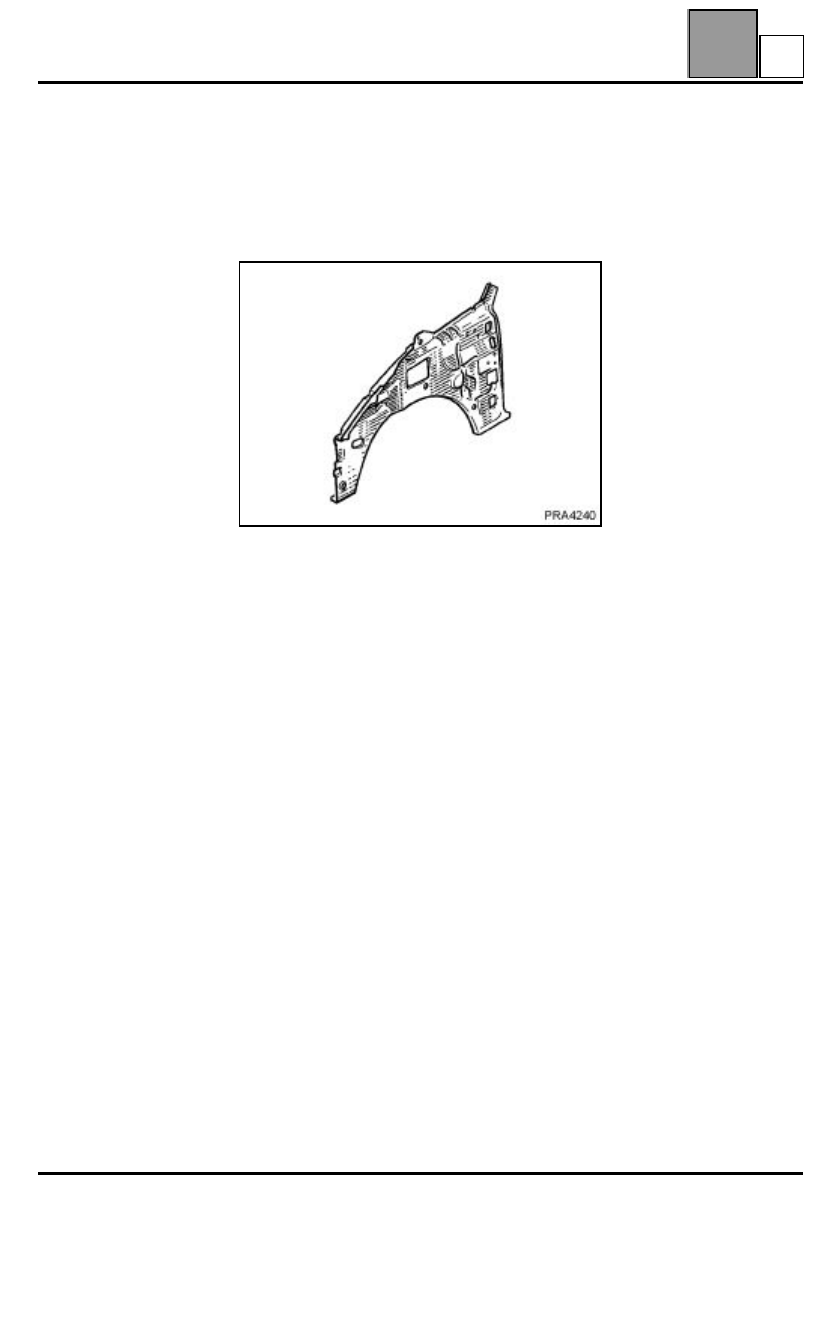

INTRODUCCIÓN

La sustitución de esta pieza es una operación de base
para una colisión delantera.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares.

Extracción:
– del frente delantero,
– de la batería,
– del cableado parcialmente,
– de la aleta delantera,
– extracción de las protecciones del paso de rueda,
– del separador aire/agua,
– del paragolpes,
– del refuerzo de contra-lámina,
– del capot.

42-11

F

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero parcial

42

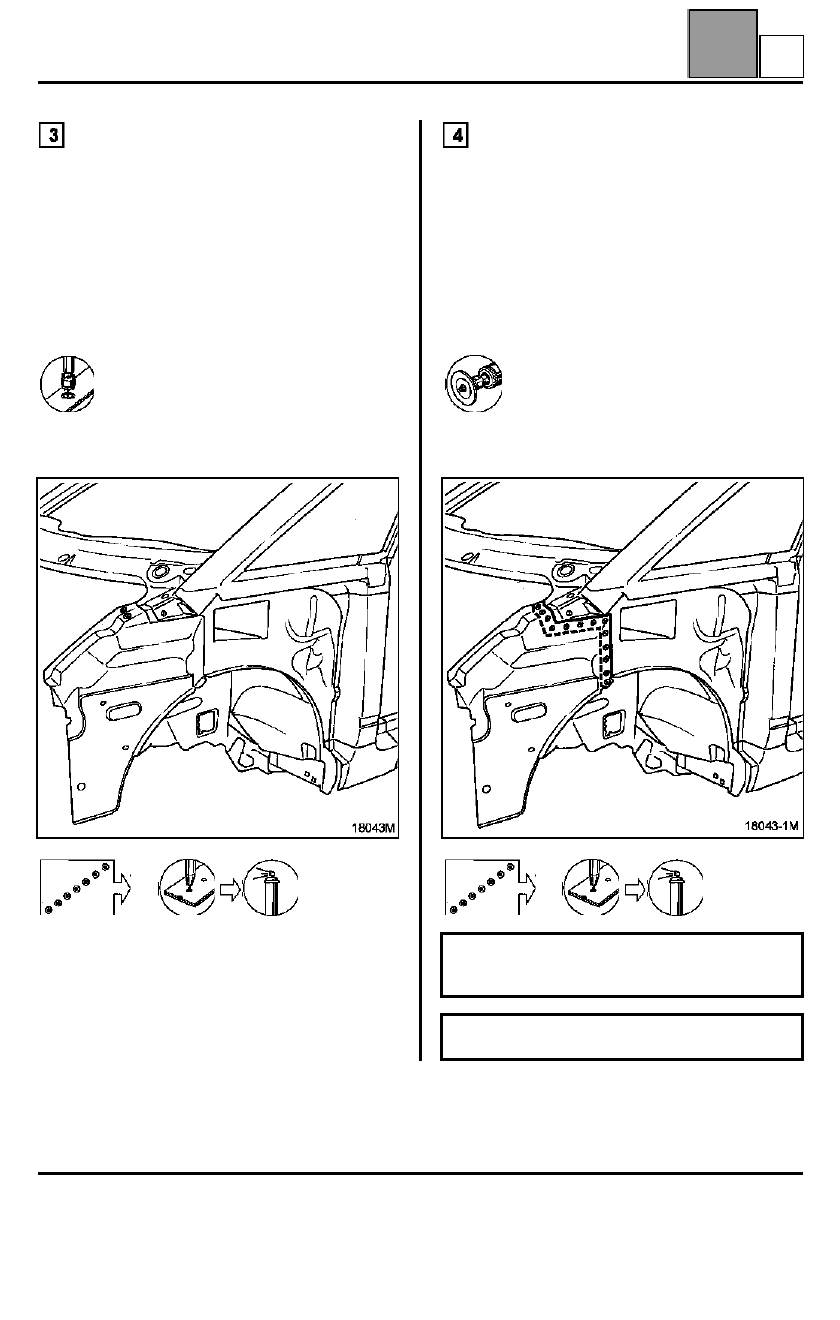

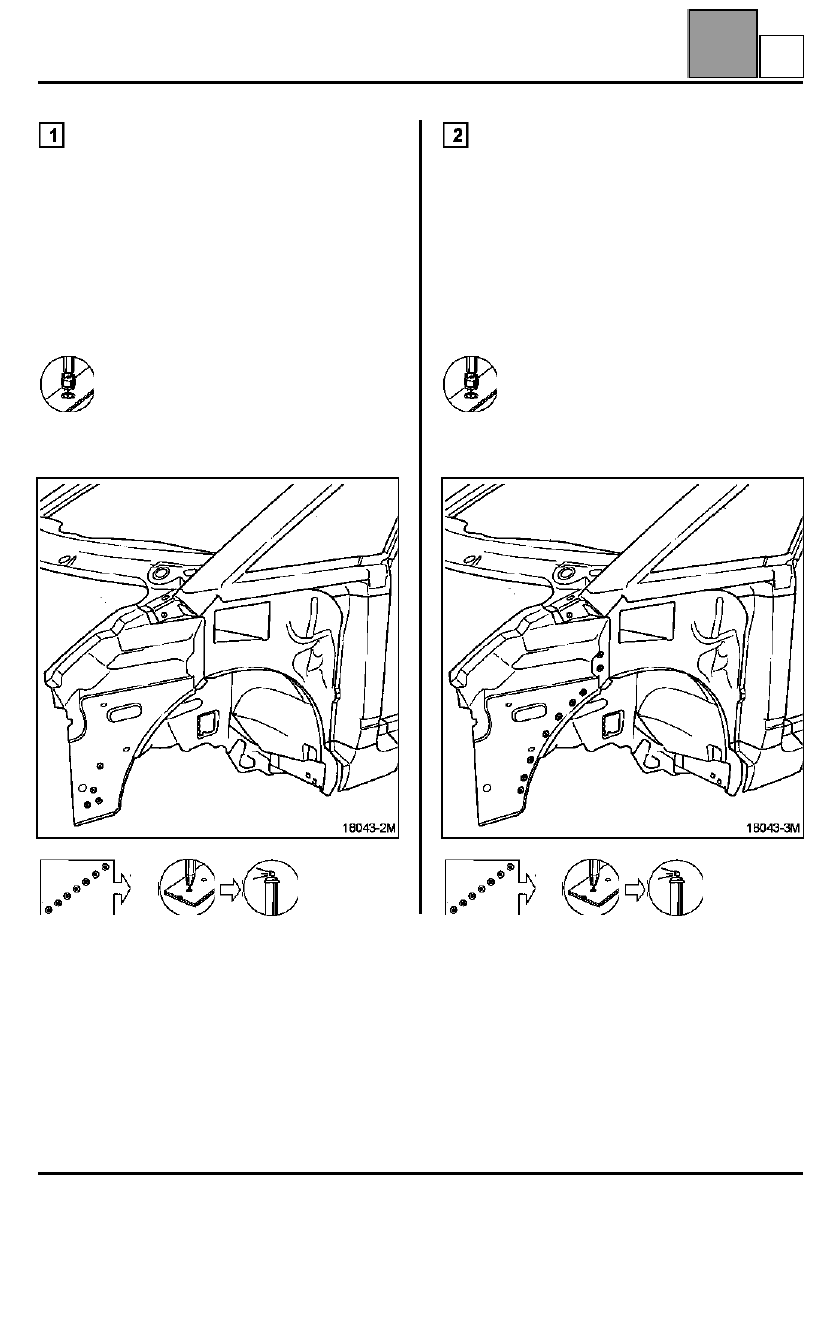

UNIÓN CON TIRANTE DE LA PESTAÑA DE
ALETA

Espesor de las chapas (mm)

Desgrapado

4 puntos eléctricos en espesor 1,0

Soldadura

UNIÓN CON PASO DE RUEDA

Espesor de las chapas (mm)

Desgrapado

9 puntos eléctricos en espesor 1,0

Soldadura

Pestaña de aleta

1,0

Tirante de la pestaña de aleta

1,2

Pestaña de aleta

1,0

Paso de rueda

1,5

42-12

F

ESTRUCTURA SUPERIOR DELANTERA

Costado de alero parcial

42

UNIÓN CON CHAPA EN COMPARTIMIENTO
MOTOR

Espesor de las chapas (mm)

Desgrapado

2 puntos eléctricos en espesor 1,0

Soldadura

CORTE PARCIAL

Espesor de las chapas (mm)

Desgrapado

150 mm en espesor 1,0

Soldadura

Pestaña de aleta

1,0

Chapa en el compartimiento del motor

0,8

Pestaña de aleta

1,0

Paso de rueda

1,5

NOTA: para el corte, así como para la preparación
antes de la soldadura, consultar el capítulo 40
"Generalidades".

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.
