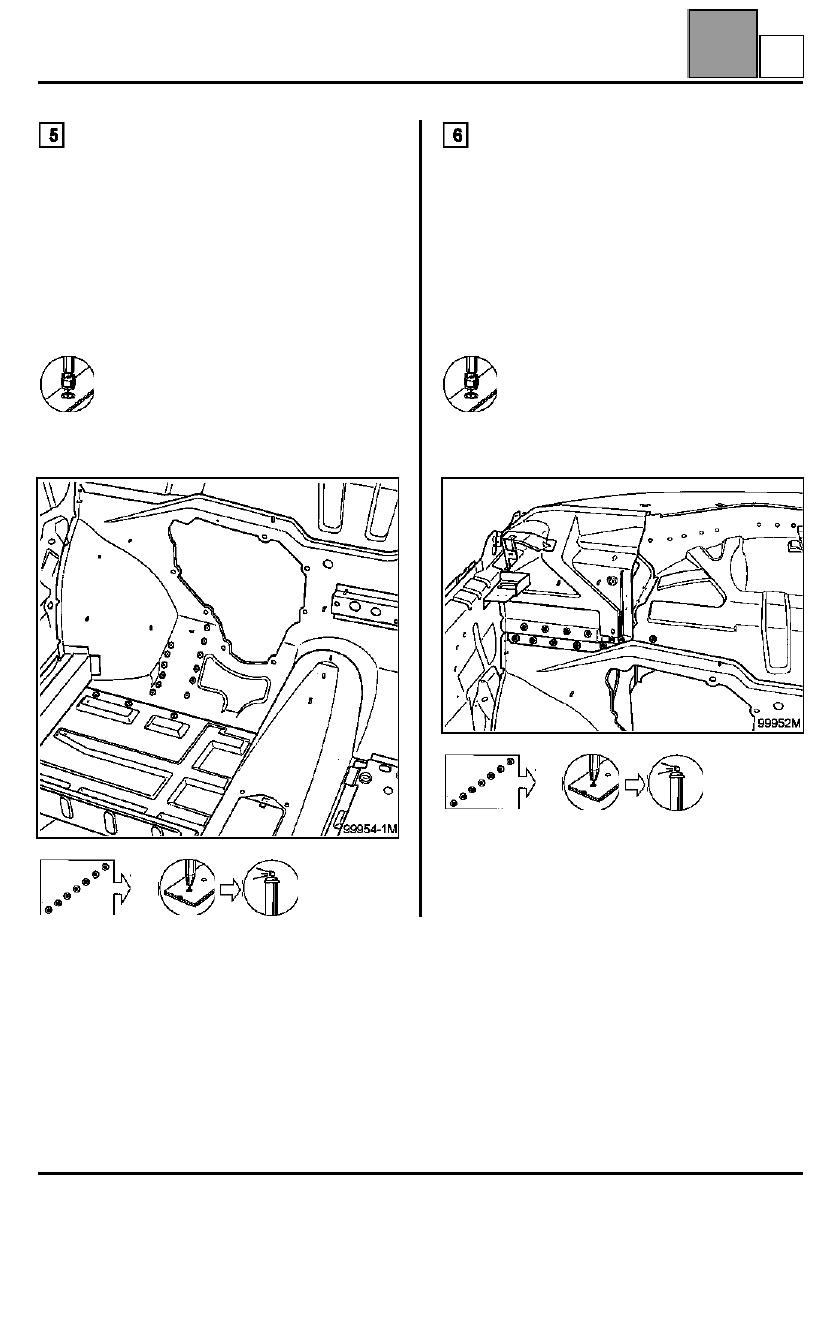

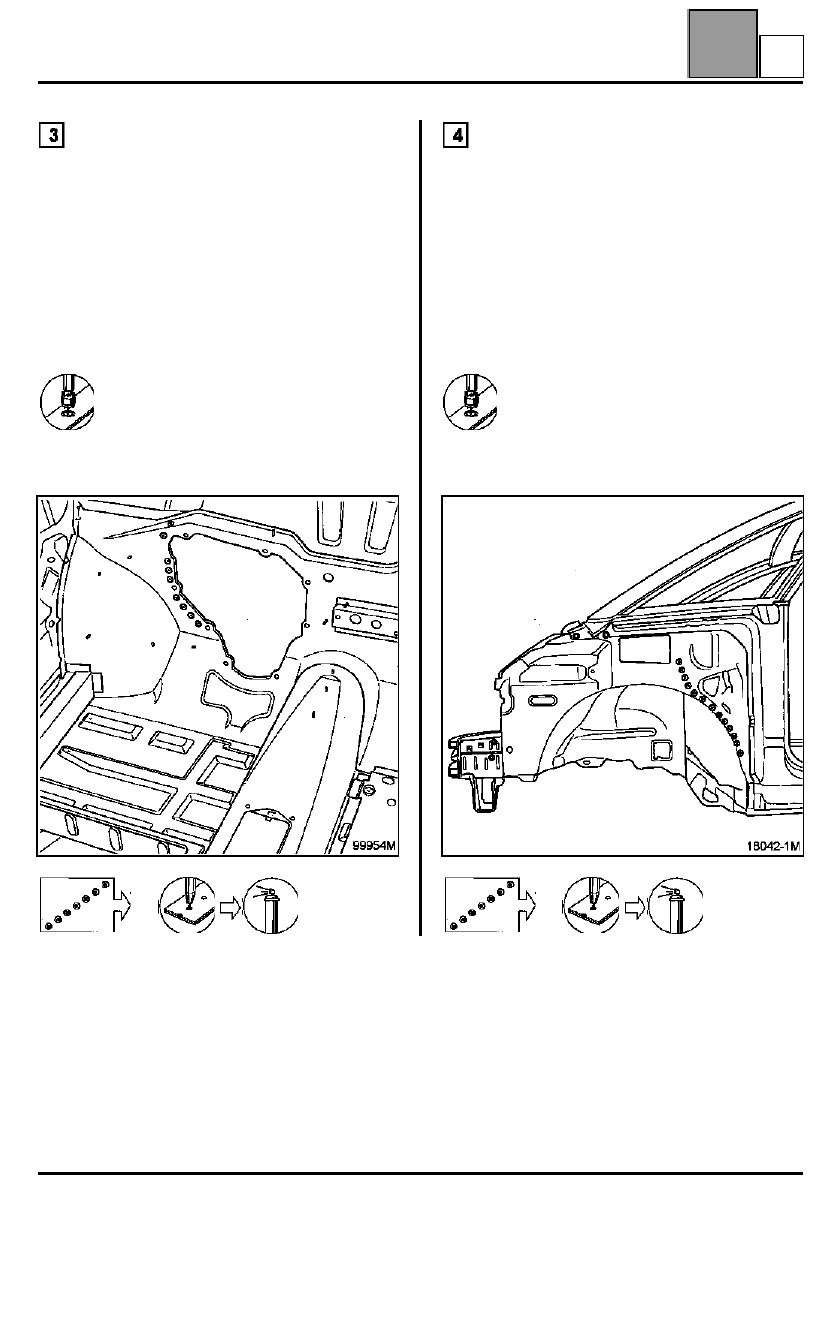

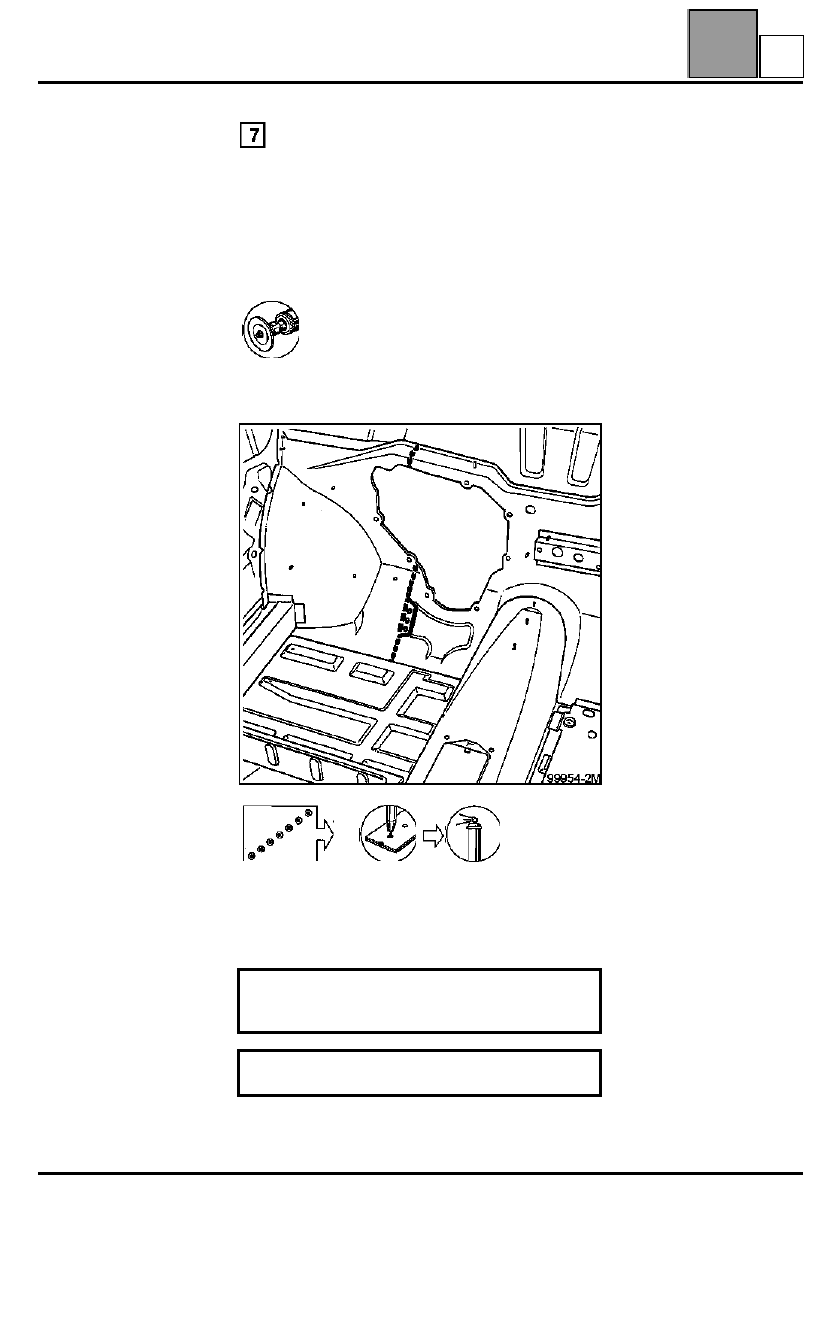

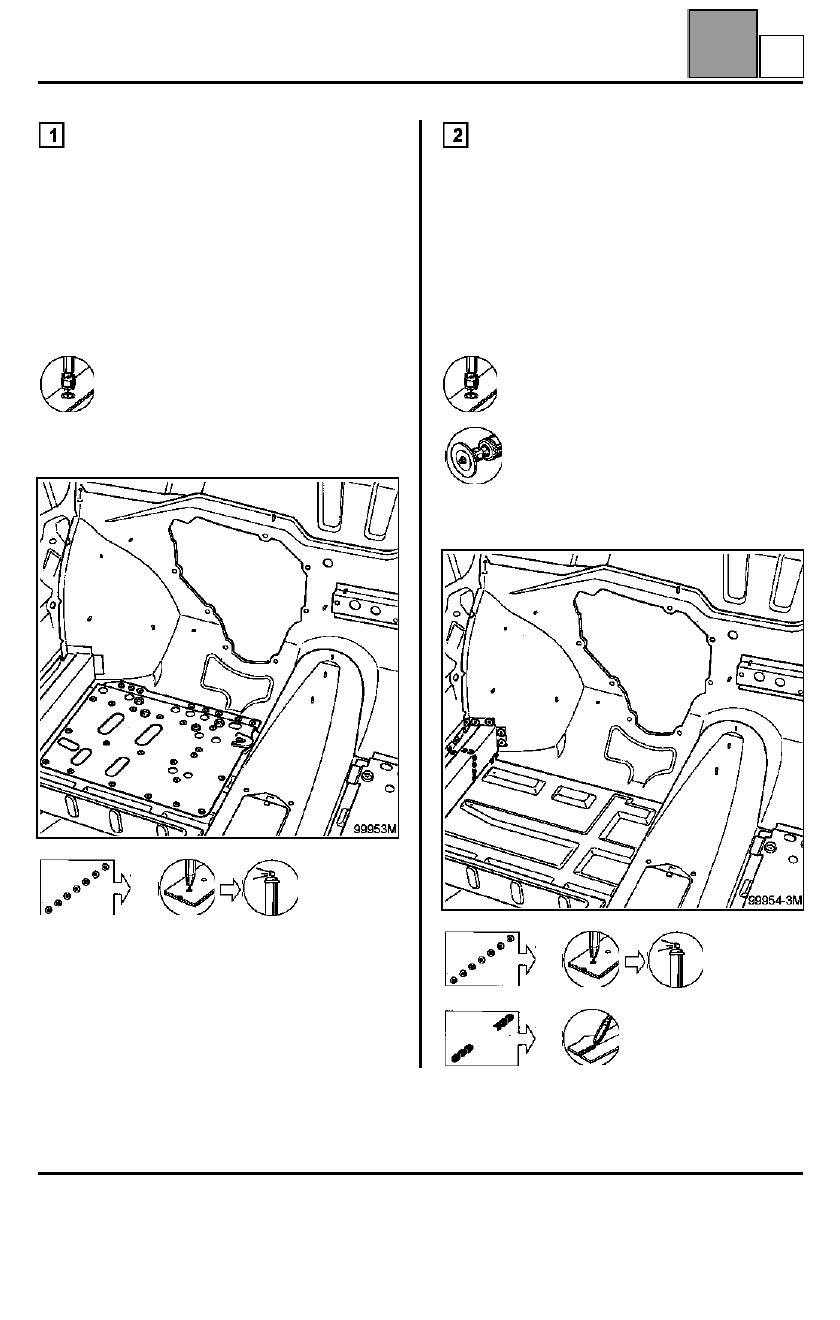

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero parcial

42

UNIÓN CON REFUERZO DE CHOQUE SEMI
PISO

Espesor de las chapas (mm)

Desgrapado

29 puntos eléctricos en espesor 0,8

Soldadura

UNIÓN CON LARGUERO DE CAVIDAD DE
PIES

Espesor de las chapas (mm)

Desgrapado

6 puntos eléctricos en espesor 1,0

150 mm en espesor 1,0

Soldadura

Refuerzo de choque

0,8

1/2 piso

0,8

Larguero de cavidad de pies

0,8

Salpicadero

1,0

Pestaña de aleta

1,0

42-26

J

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero parcial

42

UNIÓN CON ESCUADRA DE PASO DE
RUEDA

Espesor de las chapas (mm)

Desgrapado

9 puntos eléctricos en espesor 1,2

Soldadura

UNIÓN CON PESTAÑA DE ALETA

Espesor de las chapas (mm)

Desgrapado

13 puntos eléctricos en espesor 1,0

Soldadura

Escuadra del paso de rueda

1,2

Salpicadero

1,0

Pestaña de aleta

1,0

Salpicadero

1,0

42-27

J

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero parcial

42

UNIÓN CON LARGUERO DELANTERO
PARTE TRASERA

Espesor de las chapas (mm)

Desgrapado

15 puntos eléctricos en espesor 1,5

Soldadura

UNIÓN CON TABIQUE DE CALEFACCIÓN

Espesor de las chapas (mm)

Desgrapado

12 puntos eléctricos en espesor 1,0

Soldadura

Larguero delantero parte trasera

1,5

Semi-piso

0,8

Salpicadero

1,0

Salpicadero parcial

0,9

Tabique de calefacción

1,0

Chapa de cierre lateral

1,0

42-28

J

ESTRUCTURA SUPERIOR DELANTERA

Salpicadero parcial

42

CORTE PARCIAL

Espesor de las chapas (mm)

Desgrapado

70+300 mm en espesor 1,0

Soldadura

Posicionamiento antes de la soldadura:

Montaje del pedalier.
Fijar las chapas con pinzas mordaza.

Salpicadero

1,0

NOTA: para el corte, así como para la preparación
antes de la soldadura, consultar el capítulo 40
"Generalidades".

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

42-29

J
