CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-6

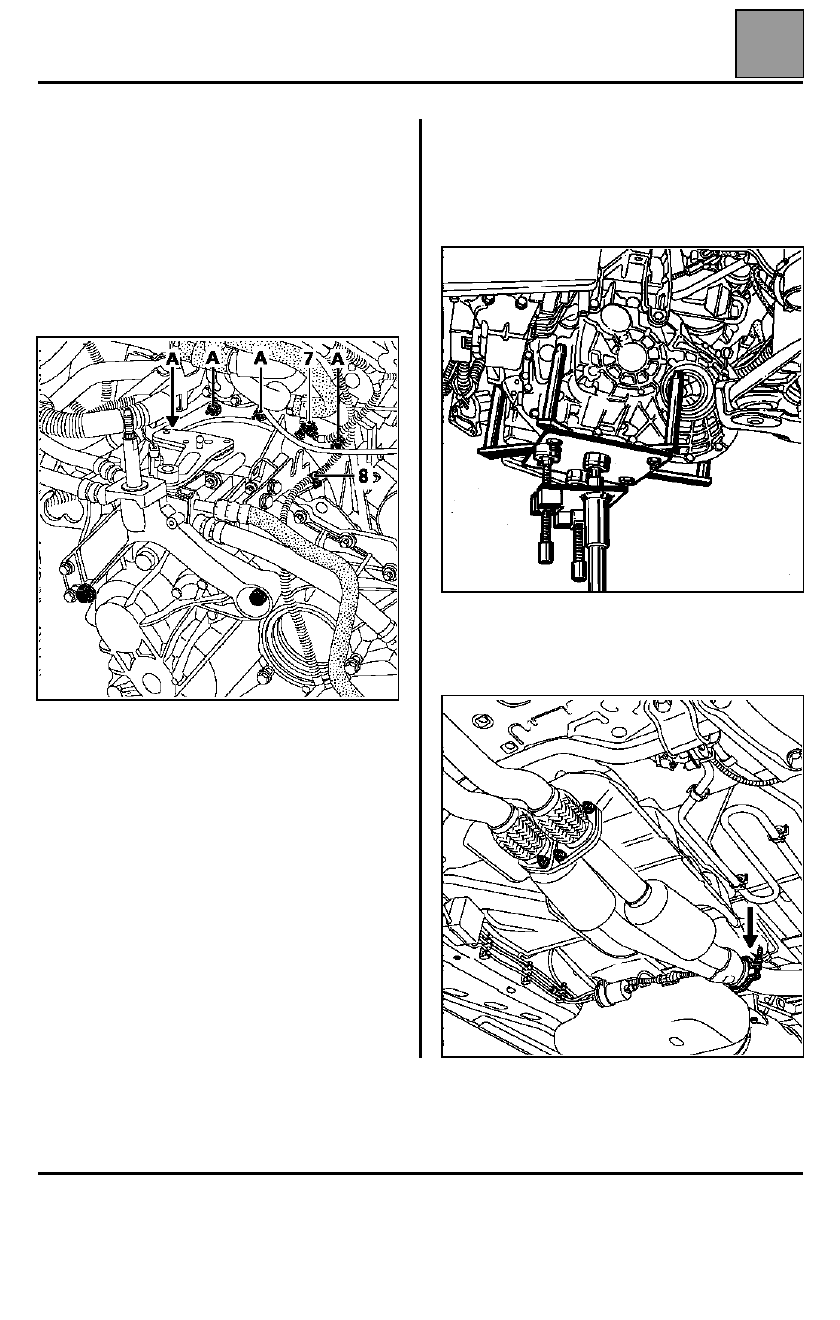

Desconectar y extraer el captador de Punto Muerto
Superior (7).

Desolidarizar la funda eléctrica de la grapa de fijación
(8). Fijar provisionalmente esta funda hacia la parte
trasera para evitar aplastarla en la reposición de la
caja de velocidades.

Quitar los dos tornillos y los dos espárragos (A) de
fijación superior de la campana de la caja de
velocidades en el motor.

Por debajo del vehículo:

Colocar una muleta equipada de un patín de goma
bajo el cárter de aceite del motor (del lado de la
campana del embrague) y un gato de órganos bajo la
caja de velocidades.

Extraer:
– la abrazadera de unión de los catalizadores en la

línea de escape,

CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-7

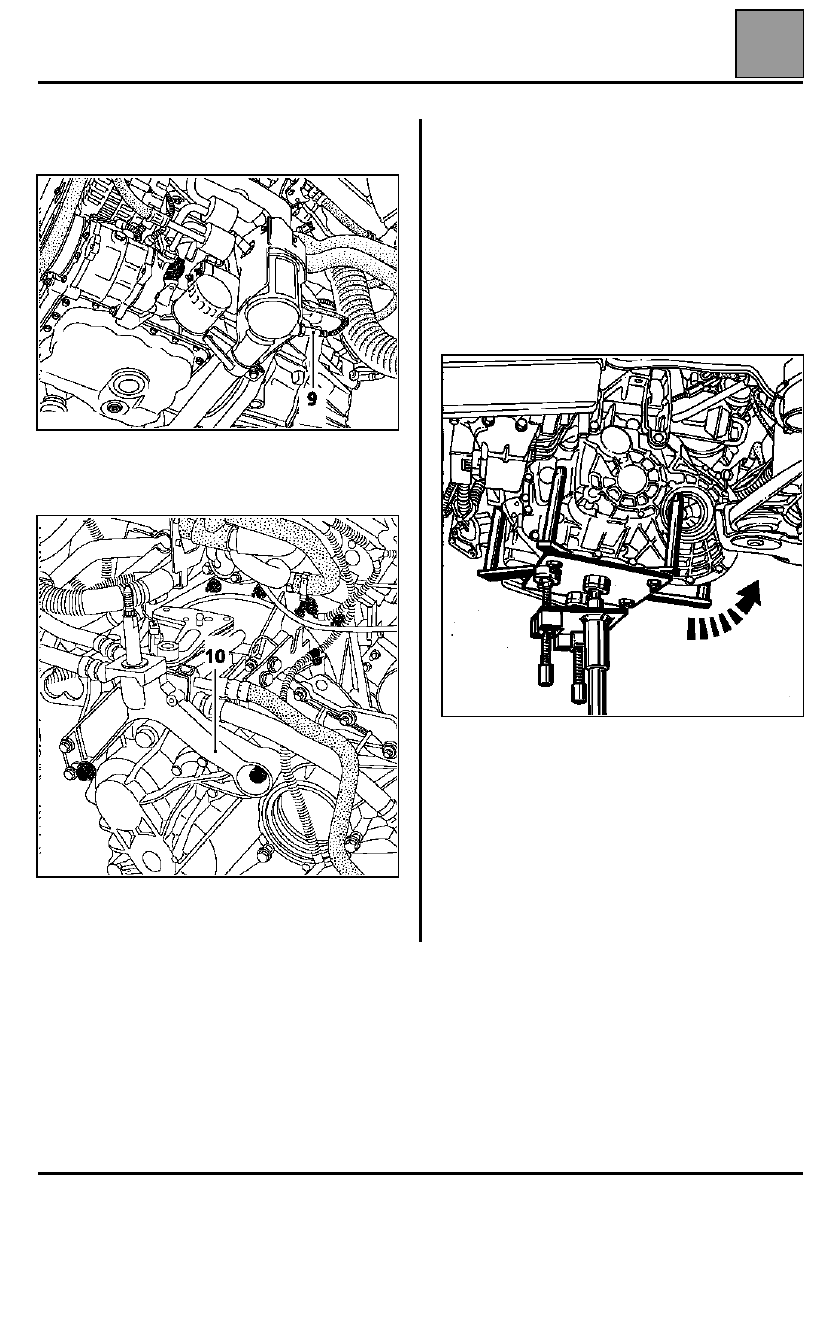

– La sonda de oxígeno (9) para facilitar la operación de

extracción/reposición de la caja de velocidades.

Quitar los dos tornillos y los dos espárragos de fijación
de la pinza de sujeción (10) en la caja de velocidades.

Bajar con prudencia el conjunto grupo motopropulsor,
levantando el vehículo.

ATENCIÓN: vigilar la inclinación para no colisionar
con el módulo de refrigeración o con la parte derecha
debajo del larguero. No dejar colgando el motor sin
una muleta de sujeción, pues se corre el riesgo de
destruir las suspensiones del motor.

Quitar los dos últimos tornillos de fijación sobre el
motor.

Para facilitar la salida de la caja de velocidades,
pivotar ésta alrededor del eje de salida levantando el
puente hacia arriba.

CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-8

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Reglaje del mando de velocidades:

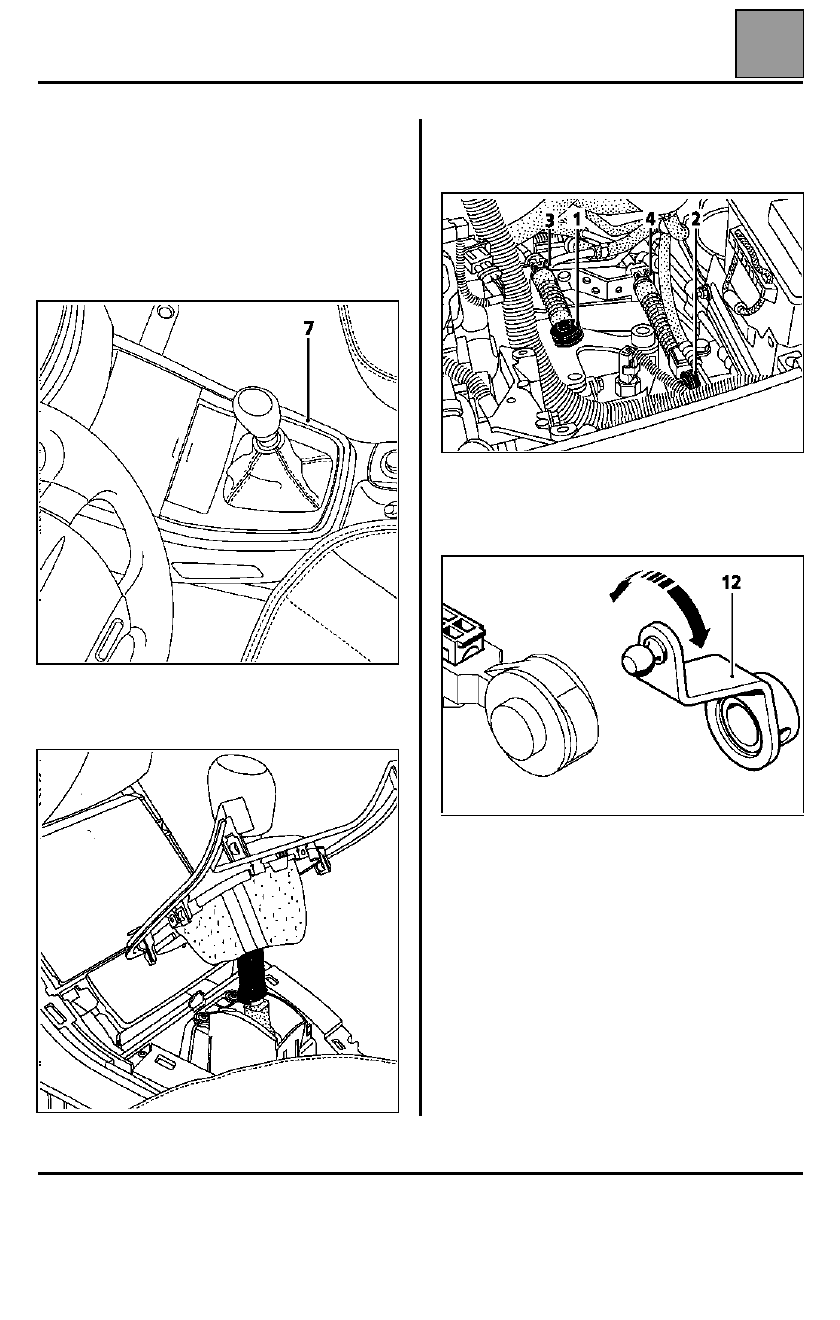

Soltar el embellecedor de la consola central delantera
(7) tirando de él hacia arriba por la parte trasera y
sacándolo después hacia atrás.

Extraer el fuelle de la palanca de velocidades con su
base.

Fijar los frenos de funda (3) y (4) con su grapa y volver
a fijar la rótula (1) únicamente.
ATENCIÓN: no fijar la rótula (2).

Verificar que la palanca de selección de la caja de
velocidades (12) esté colocada en posición neutra de
forma natural (aproximadamente vertical).

CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-9

Clipsar la rótula en la palanca de selección sin
bloquear el sistema de unión cable/extremo.

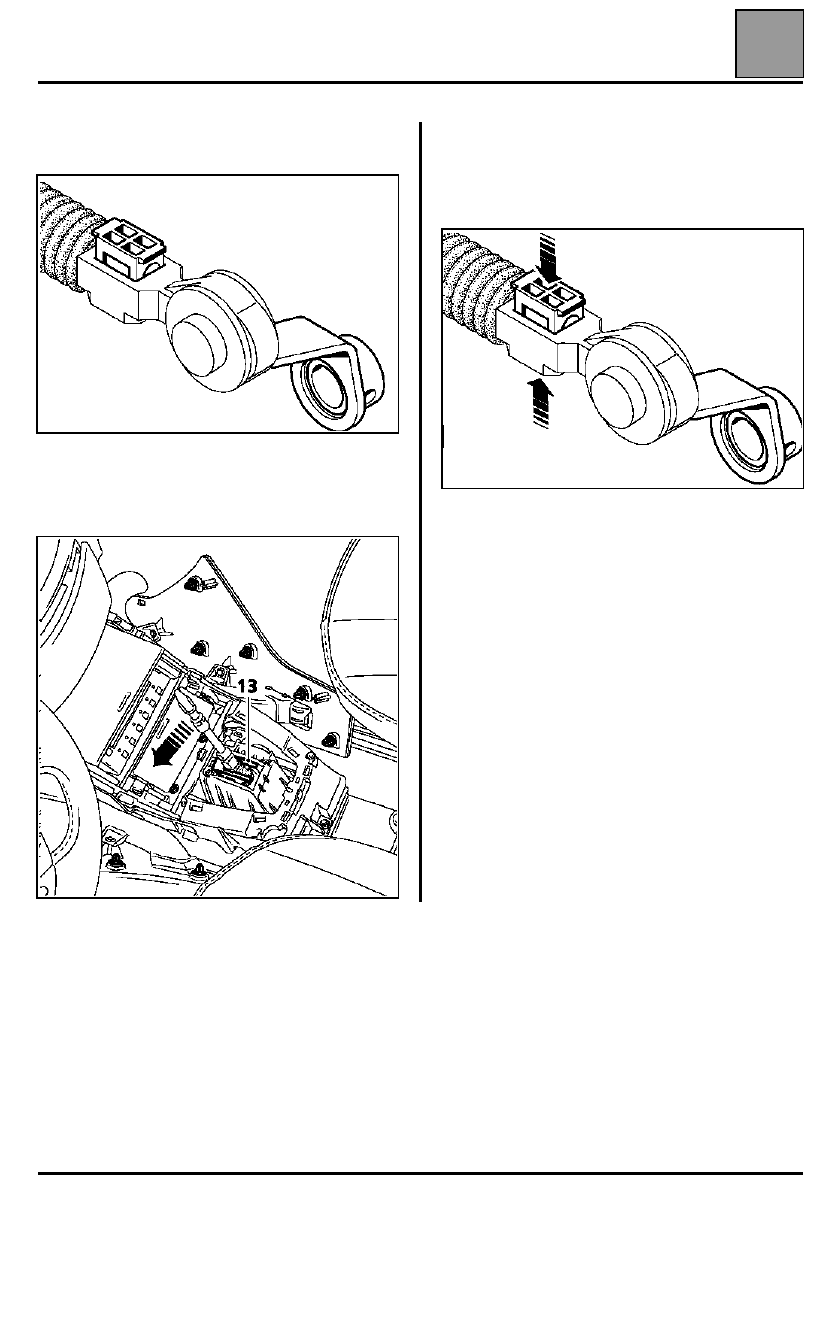

Colocar la plantilla de reglaje de la palanca (13) en la
palanca de mando y apoyada sobre el cárter del
guarnecido de la palanca.

En el compartimiento del motor, bloquear en esta
posición el sistema de unión extremo/cable
presionando al mismo tiempo en el balancín móvil y
por debajo de éste, para compensar el esfuerzo y
evitar una deformación del cable.

Extraer la plantilla de reglaje.

Verificar el paso correcto de las velocidades.

Montaje en el sentido inverso de la extracción.
