Renault Avantime. Manual - parte 19

EMBRAGUE

Mecanismo - Disco

20

20-2

REPOSICIÓN

IMPORTANTE: limpiar los orificios de fijación en el
cigüeñal y la cara de apoyo del sistema.

La fricción del embrague completo nuevo está calada
para dejar el paso de un casquillo y de los tornillos de
fijación en el cigüeñal. Por ello, es inútil extraer la
fricción.

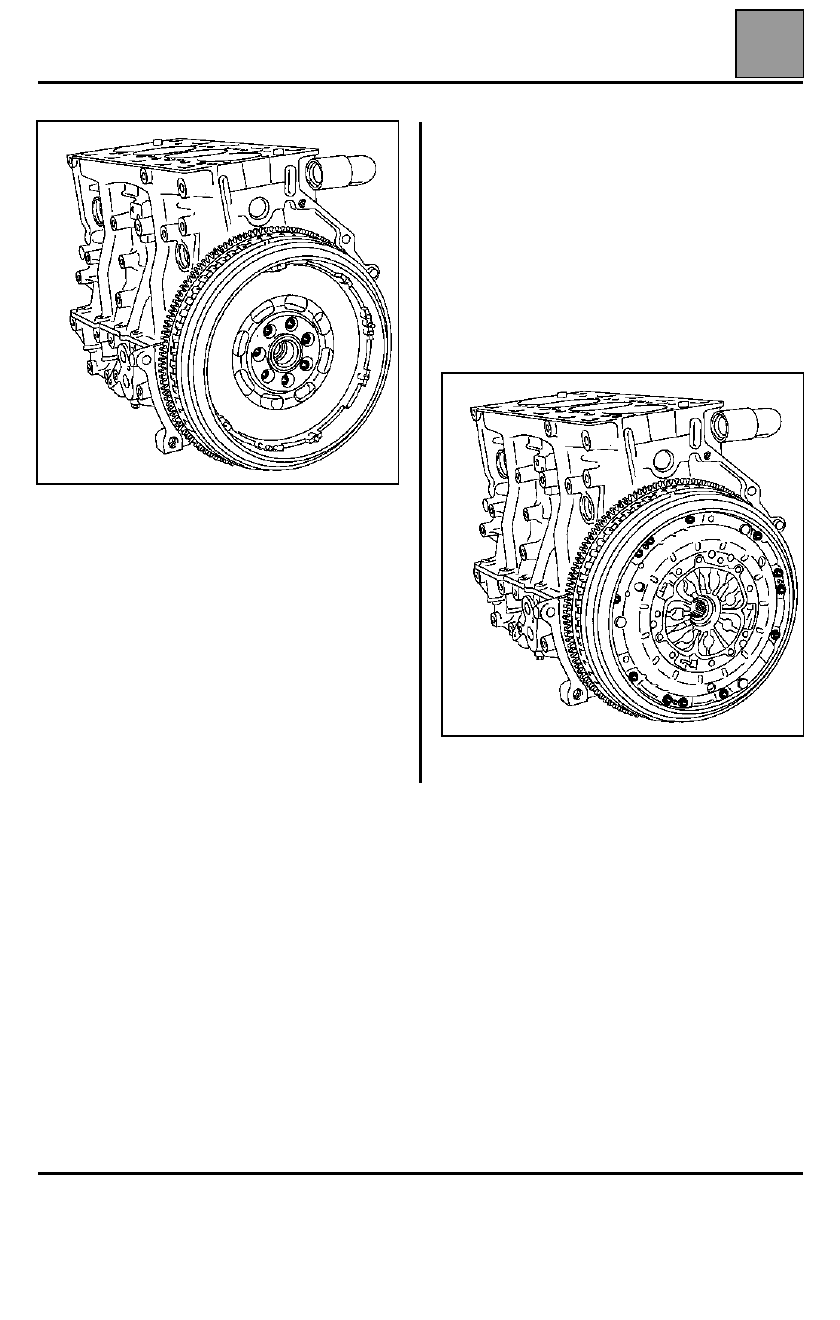

ATENCIÓN: los orificios no son equidistantes; por lo
que solamente hay una posición para colocar el
embrague en el cigüeñal.

Par de apriete: 3 daN.m + 60

°

.

Extracción del mecanismo y de la fricción:

EXTRACCIÓN

Quitar los doce tornillos de fijación del mecanismo.

Sacar el mecanismo y la fricción.

REPOSICIÓN

Limpiar bien el interior del plato. Verificar que no hay
fallo antes de montar: desgaste exagerado o
asimétrico, rayas profundas...

EMBRAGUE

Mecanismo - Disco

20

20-3

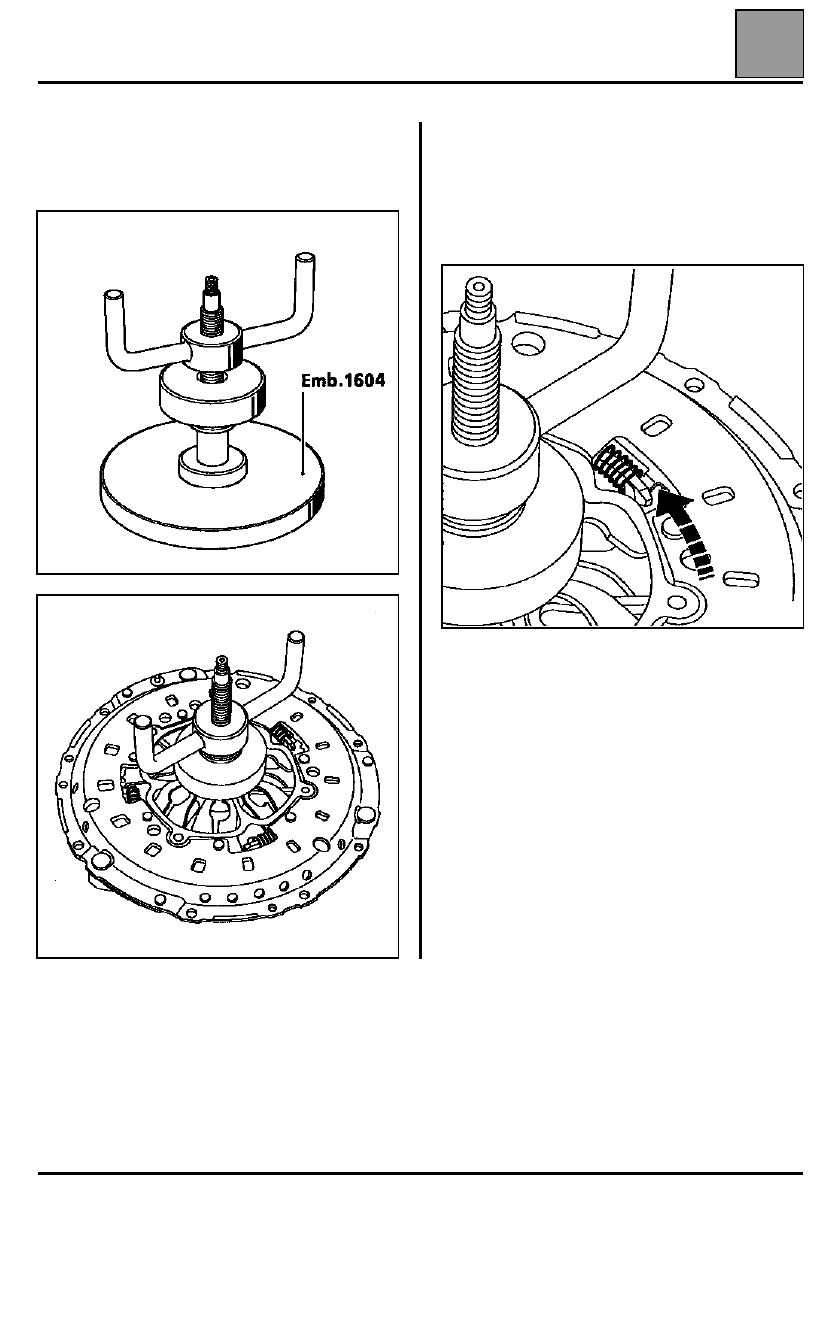

Armar en su posición el mecanismo nuevo con el útil
Emb. 1604 (unas vueltas de manivela).

No interponer la fricción.

Con un destornillador y con la palma de la mano,
golpear con suavidad los balancines alternando en los
tres sistemas para repartir el rearmado.

Una vez colocados los muelles con las espiras juntas,
retirar el útil y tener la precaución de no golpear el
mecanismo ya que podría desarmarse.

EMBRAGUE

Mecanismo - Disco

20

20-4

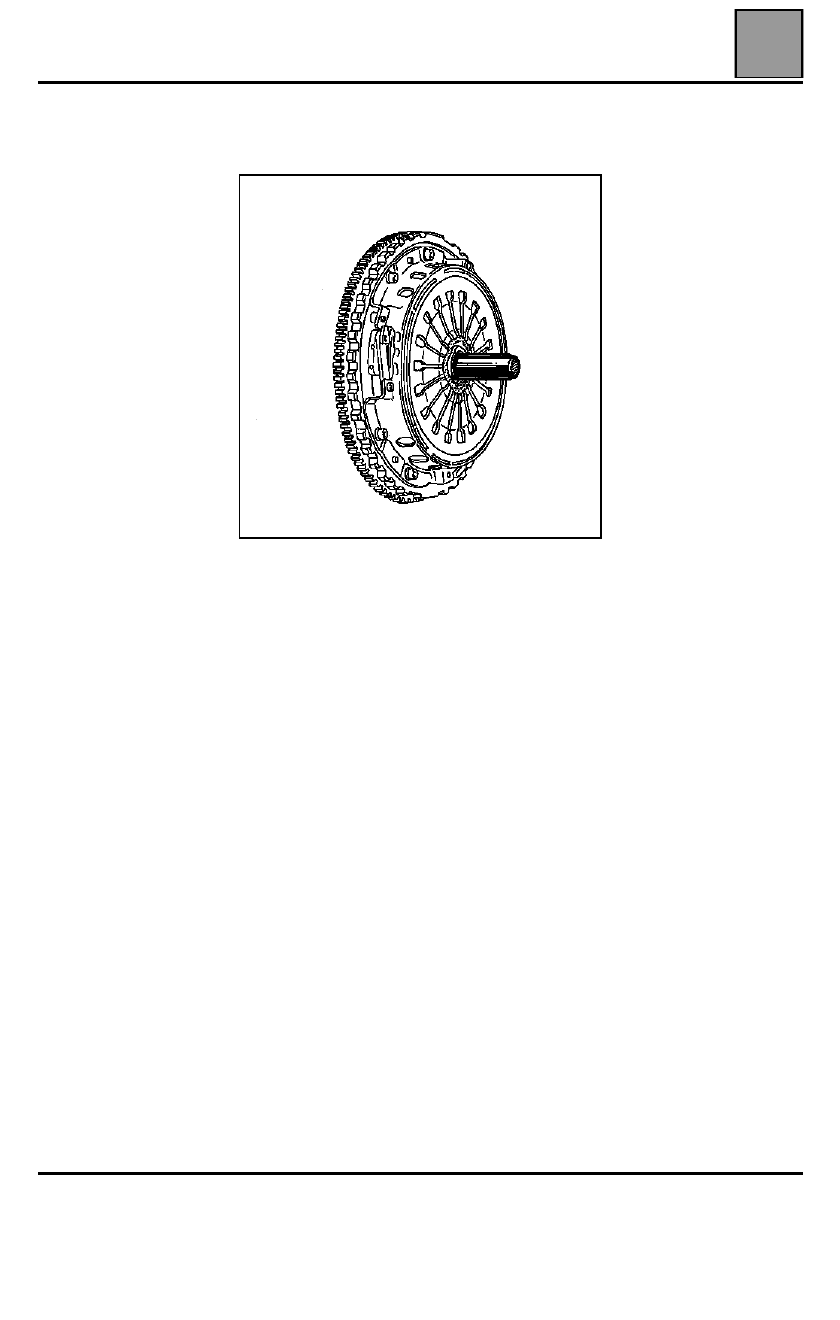

Colocar el disco del embrague (saliente (A) del buje
lado volante motor).

Utilizar el centrador del embrague suministrado en la
colección.

Montar los doce tornillos de fijación alternando el
atornillado en estrella y bloquear los tornillos.

Par de apriete de los tornillos de fijación del
mecanismo: 1,2 daN.m.

Extraer el sector de retención Mot. 1431 y el centrador
del embrague.

Tras montar la caja de velocidades, hacer funcionar
varias veces el pedal del embrague para encontrar un
desembrague normal.

CAJA DE VELOCIDADES MECÁNICA

Relaciones

21

21-1

221

CAJA DE VELOCIDADES MECÁNICA

Relaciones

Índice

Vehículo

Rela-

ción de

puente

Par

taquímetro

1

a

2

a

3

a

4

a

5

a

Marcha

atrás

PK6

012

DE0 T

17
64

Sin

11
43

19
40

29
43

39
43

39
35

27
47
