Renault Avantime. Manual - parte 20

CAJA DE VELOCIDADES MECÁNICA

Lubrificantes

21

21-2

Lubrificantes

CAPACIDAD (en litros)

Caja de velocidades nueva:

2,35

±

 0,15 litros

En caso de vaciado, poner

2,2

±

 0,15 litros

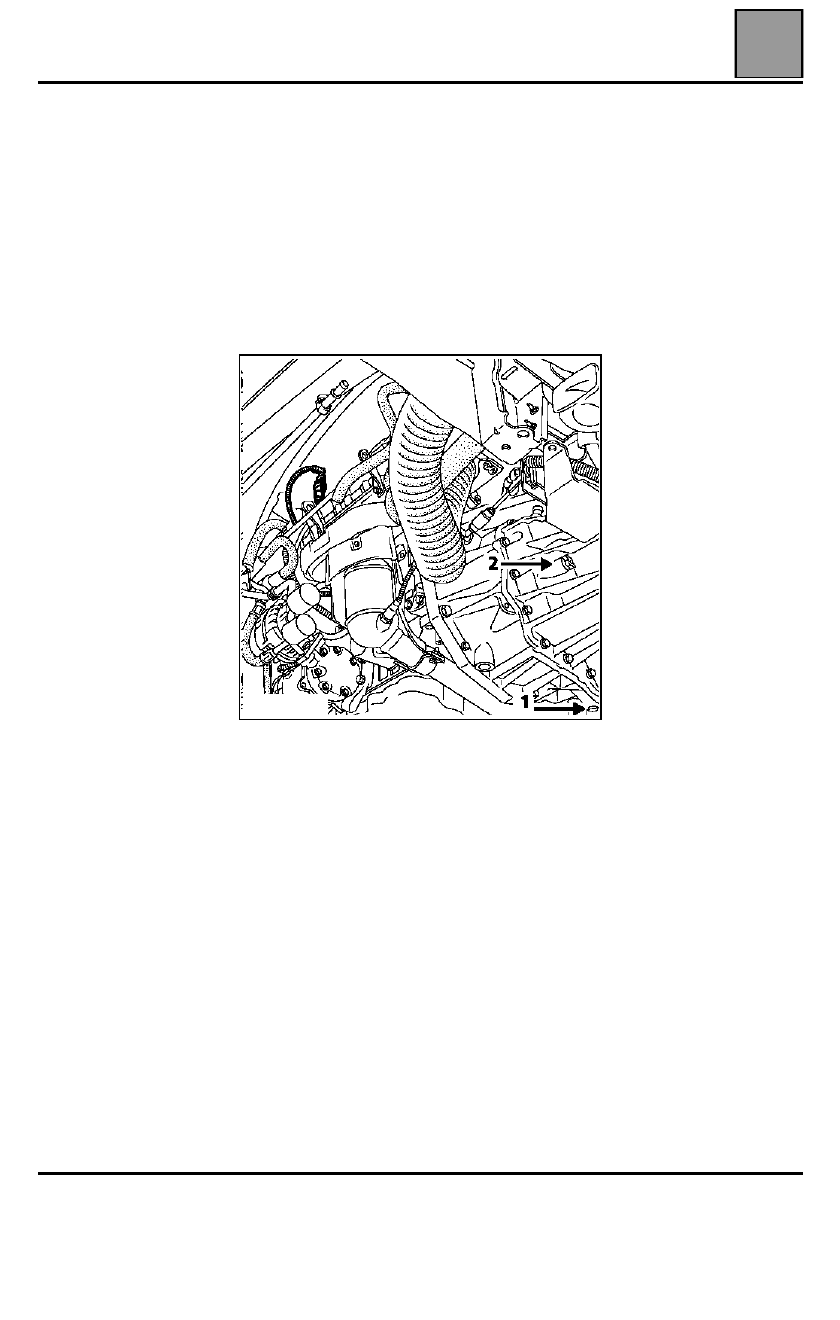

CALIDAD VISCOSIDAD

TEXACO ETL 8275

1

Tapón de vaciado

2

Tapón de llenado

ATENCIÓN: el tapón de llenado (2) no es un orificio de
control del nivel por desbordamiento, la inclinación de
la caja de velocidades cambia al ser utilizada en
diferentes vehículos.
En caso de fuga, vaciar y poner 2,2

±

 0,15 litros en la

caja de velocidades.

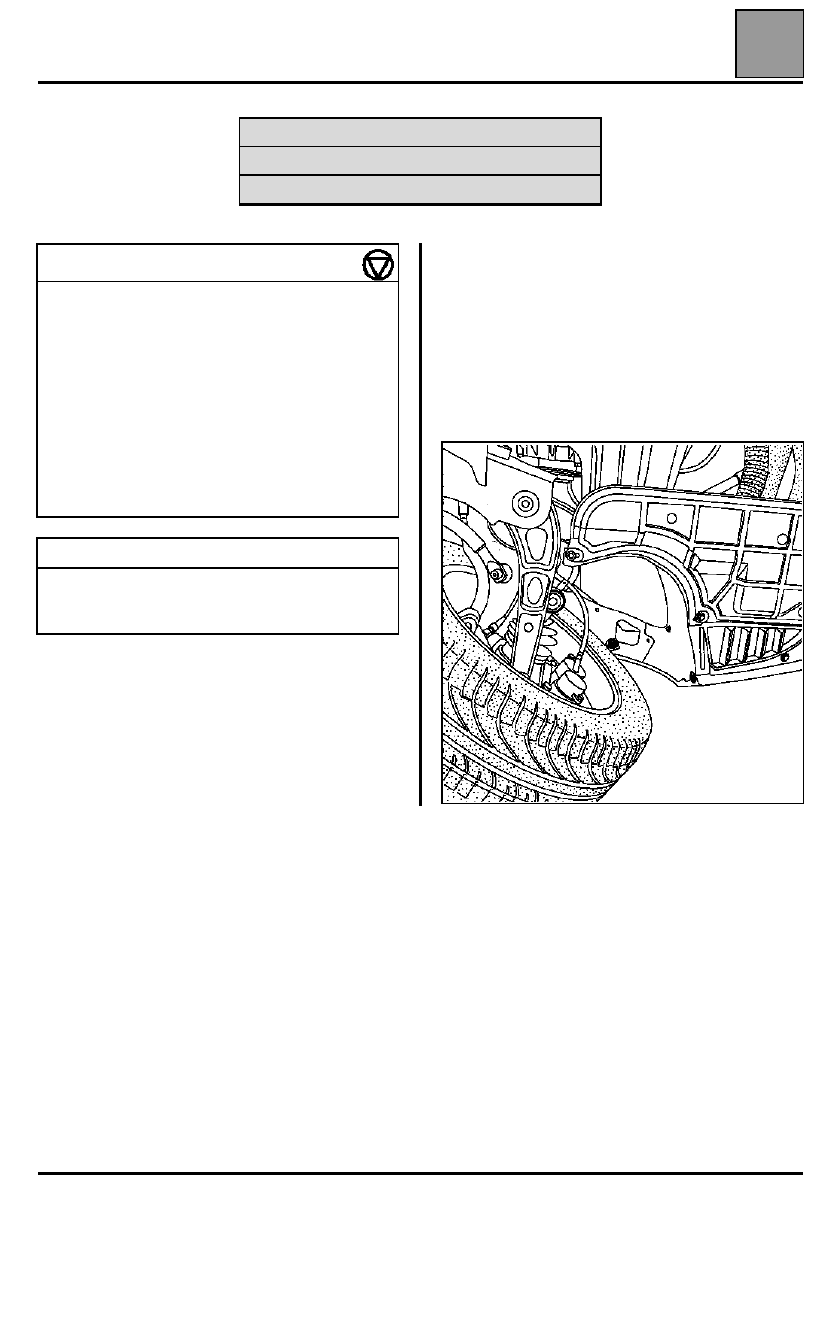

CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-3

Extracción - Reposición

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar y extraer la batería.

Extraer:
– las ruedas delanteras,
– las protecciones bajo el motor,
– la protección del paso de rueda delantero izquierdo.

MATERIAL INDISPENSABLE

Soporte del motor tipo muleta

Gato de órganos

PARES DE APRIETE (en daN.m)

Tornillos del fuelle de transmisión

  2,4

Bulón del pie del amortiguador

20

Tuerca del buje delantero

28

Tornillos del contorno de caja y motor de
arranque

  5

Tuerca contorno de caja

  5

Tornillos del soporte de la caja sobre la
caja

10,5

Tornillos de ruedas

11

INGREDIENTES

MOLYKOTE BR2

Acanaladuras del planetario derecho y jaula
exterior del rodamiento del apoyo intermedio

CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-4

Vaciar la caja de velocidades.

Poner el tapón de vaciado provisto de una junta
nueva.

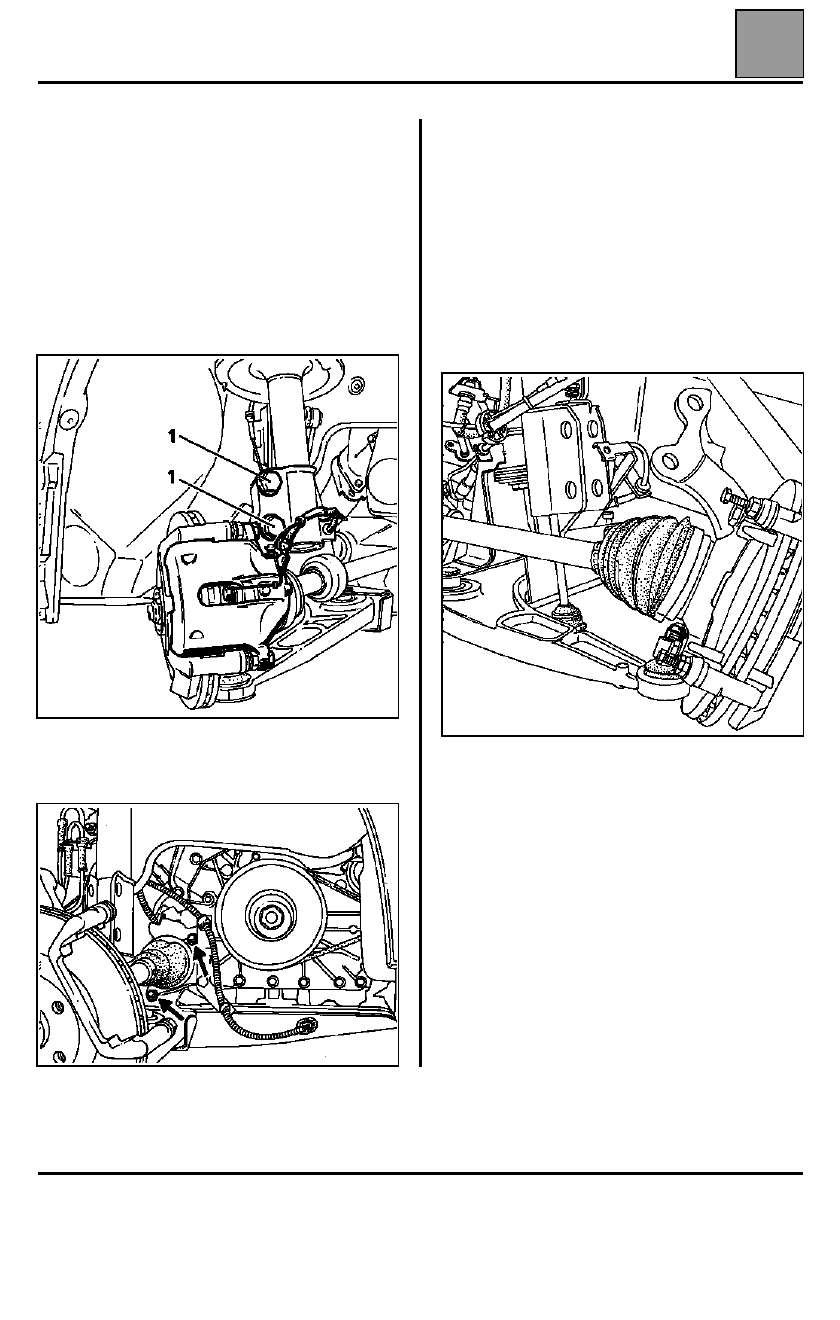

EXTRAER LAS TRANSMISIONES; para ello:

Lado derecho del vehículo:

Extraer:
– los dos bulones de las fijaciones (1) del pie del

amortiguador en la mangueta,

– los dos tornillos de fijación de la brida de transmisión

en el apoyo intermedio.

Desgrapar el cable del testigo de desgaste de las
pastillas.

Desconectar el captador de la corona dentada del
ABS.

Empujar las transmisiones.

ATENCIÓN: estas transmisiones no están pegadas y
no debe hacerse en el montaje.

Inclinar el portamanguetas para sacar el eje
acanalado y extraer la transmisión.

Tener la precaución de proteger los fuelles.

CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-5

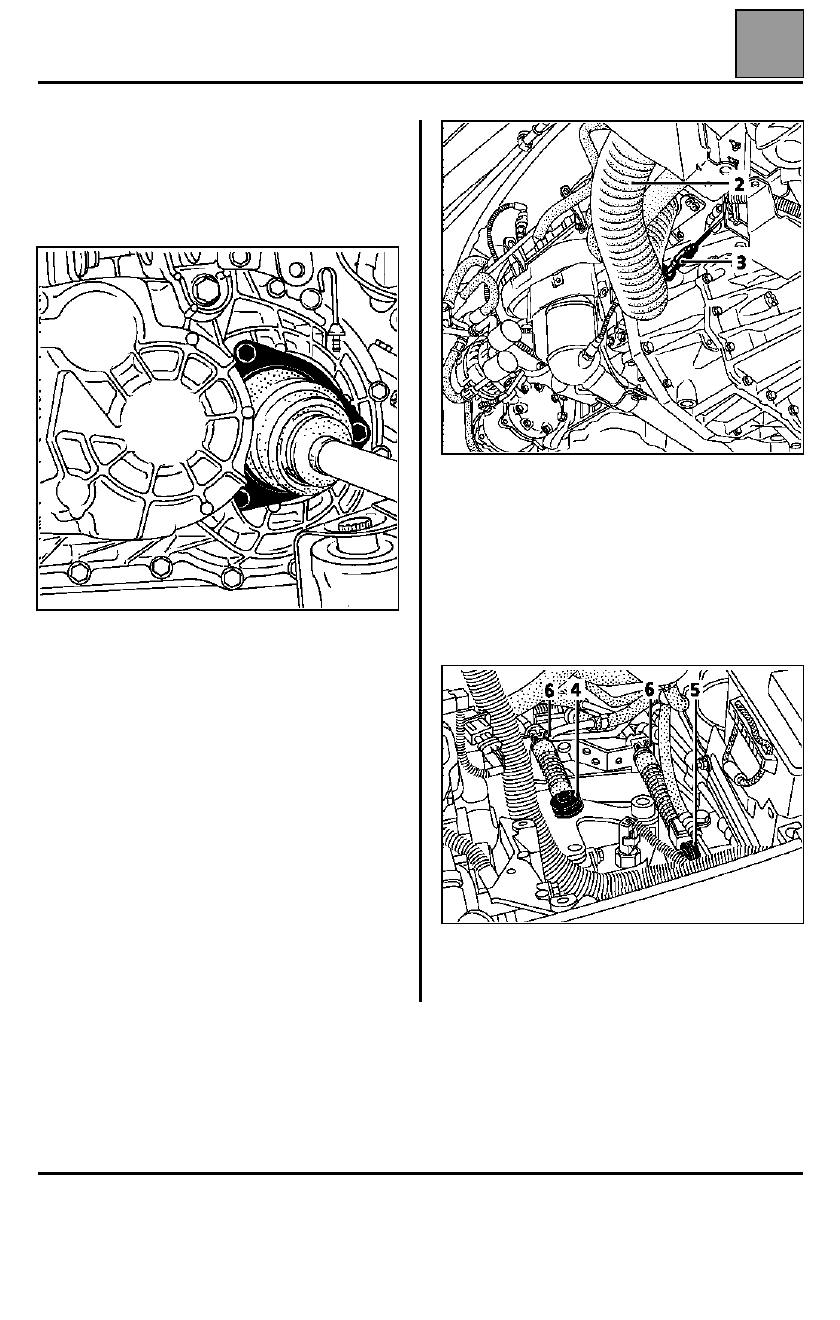

Lado izquierdo del vehículo

Proceder de la misma forma que en el lado derecho
salvo:
Quitar los tres tornillos de fijación del fuelle de
transmisión.

Sacar la transmisión; tener cuidado con los fuelles.

En el compartimiento del motor:

Extraer:
– la carcasa del filtro de aire,
– el soporte de carcasa del filtro de aire,
– el conducto flexible de admisión de aire (2).

En su caso, colocar el aprieta-pedal en el pedal de
embrague ligeramente introducido.

Desconectar la válvula (3) del receptor del embrague;
prever la caída del líquido de freno.

Soltar los dos cables de paso (4) y de selección (5) de
la caja de velocidades presionando en su botón
central de desbloqueo.

Desgrapar con una pinza las grapas de fijación de los
frenos de funda (6) pinzándolas y tirando de ellas
hacia arriba.
