Renault Magnum engine. Manual - part 169

1 / 2

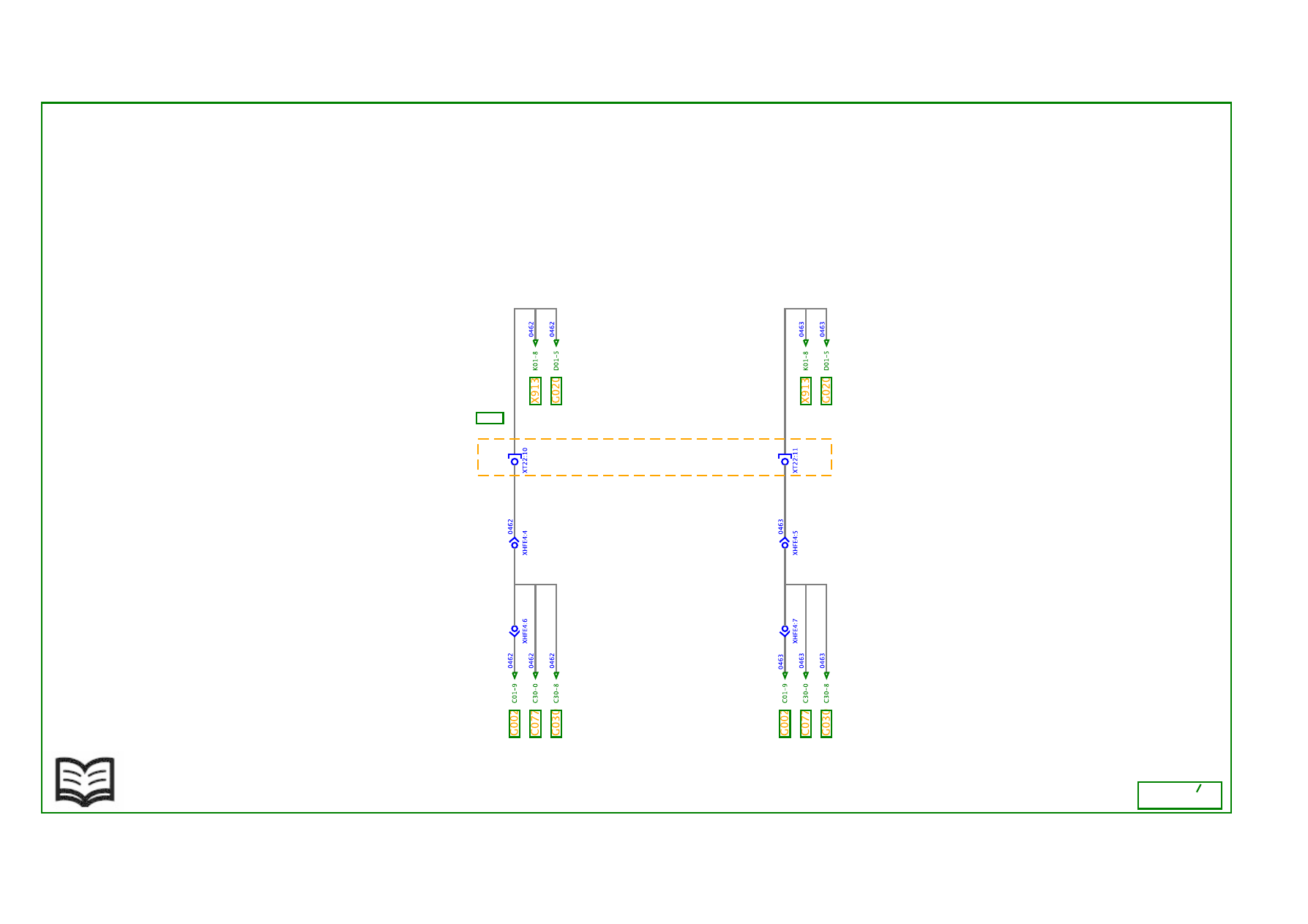

CAN BUS transfer zone J1939-2

Key to appliances

Code

Function

Location

A002

Chassis-cab connection box

B2c

D001

Principal information display

C2b

D004

Tachograph

C2b

G018

Onboard management interface ECU

B2b

G100

Datamax gateway ECU

C2b

G104

Tyre pressures monitoring ECU

B7d

H014

Radio set

C2a

CO: with  OPTIFLEET equipment

DE: with  DATAMAX equipment

CAN BUS transfer zone J1939-2

2 / 2

03/28/2016, 5:35:34 PM (CEST)

A002

225785

B

K23

CAN J1939-ENG

H

L

1 / 2

CAN BUS transfer zone J1939-ENG

Key to appliances

Code

Function

Location

A002

Chassis-cab connection box

B2c

C077

Nitrogen oxides gases concentration sensor

C4d

G002

Engine management ECU

B3c

G020

Automatic transmission ECU

B3d

G030

AdBlue supply management pump module

C4d

X913

Vehicle diagnostic socket

C2c

CAN BUS transfer zone J1939-ENG
