Renault Magnum engine. Manual - part 167

2 / 2

03/28/2016, 5:32:29 PM (CEST)

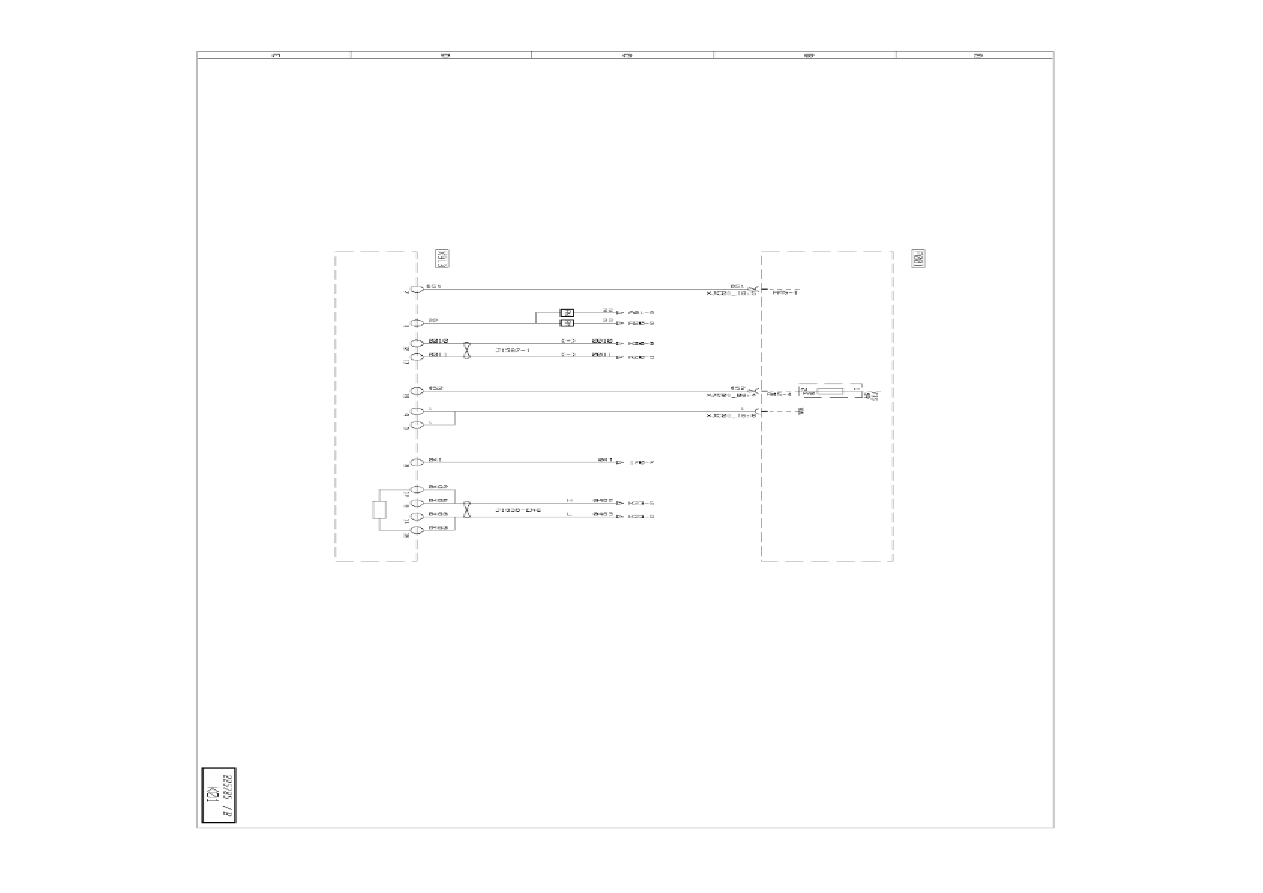

J1587-1

DE

BQ

CO

DD

BS

EN

EM

DF

(-)

(+)

A001

A002

BQ

DE

CO

BS

DD

DF

EM

EN

K20

B

225785

1 / 2

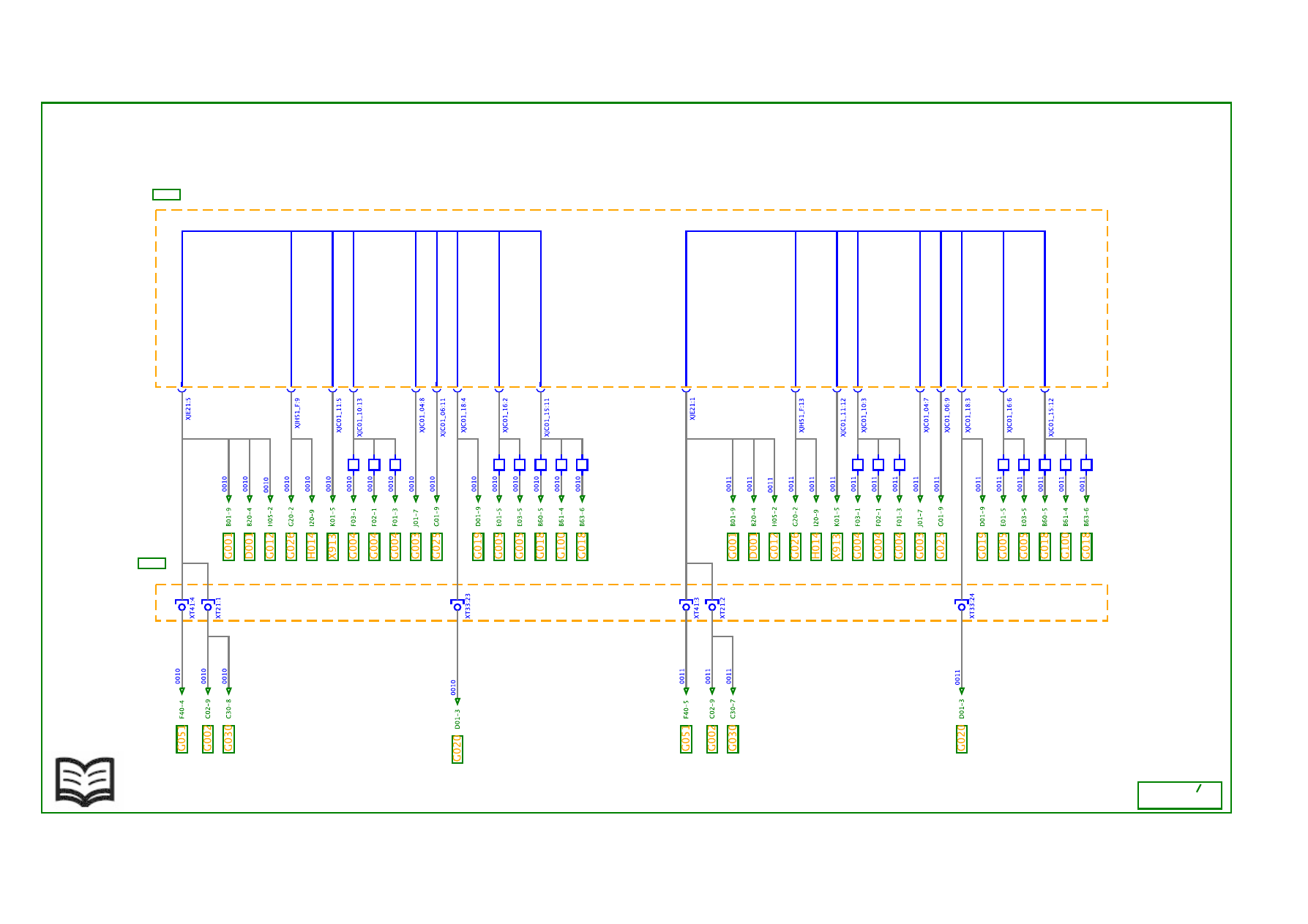

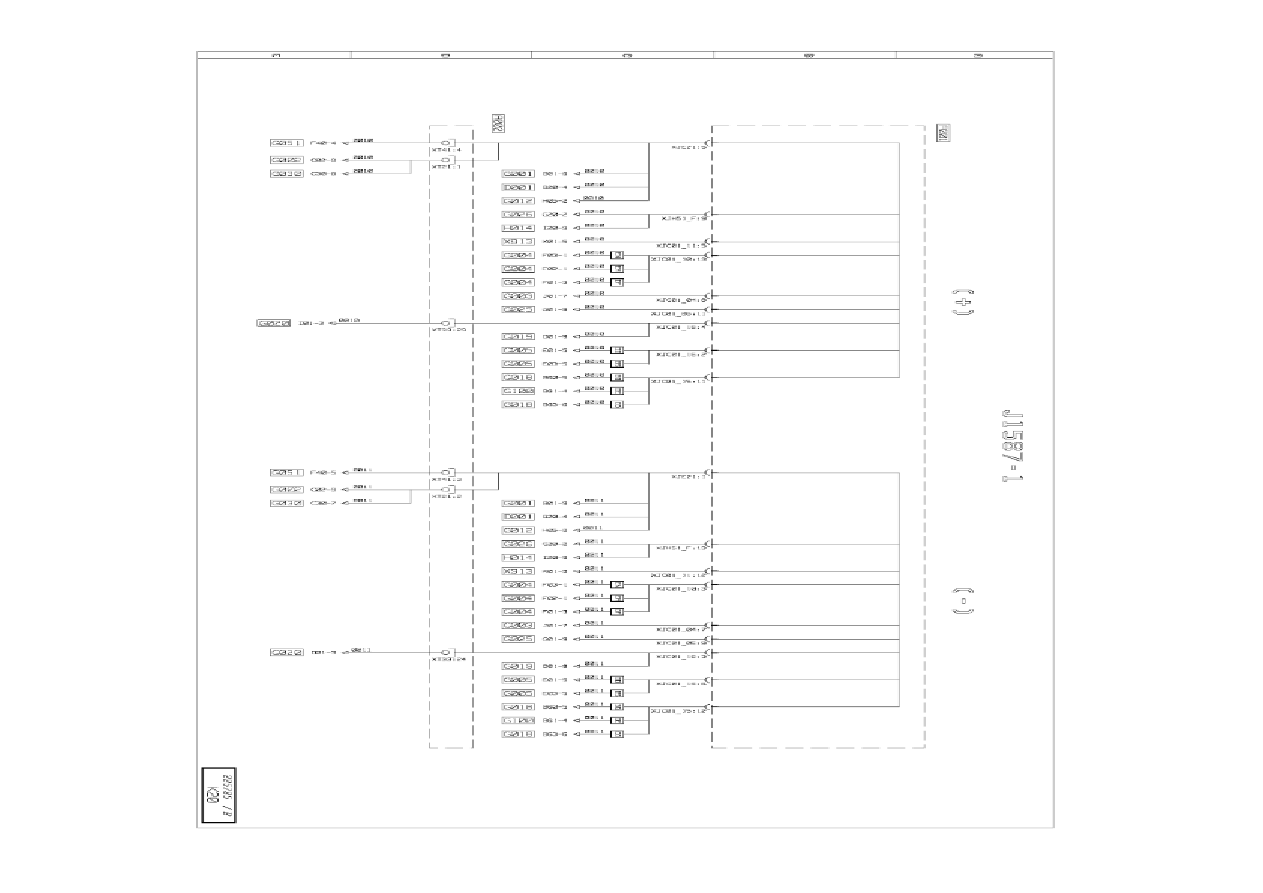

CAN BUS transfer zone J1587-1

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

A002

Chassis-cab connection box

B2c

D001

Principal information display

C2b

G001

Vehicle management ECU

B2c

G002

Engine management ECU

B3c

G003

Bodybuilder pre-arrangement management ECU

B2c

G004

Air suspension ECU

B2b

G005

EBS braking management ECU

B2b

G012

Lighting and signalling management ECU

B2c

G018

Onboard management interface ECU

B2b

G019

Gear selector ECU

C2b

G020

Automatic transmission ECU

C4d

G025

Engine immobilizer ECU

C2c

G026

Alarm ECU

C1a

G030

AdBlue supply management pump module

C4d

G051

Air production management ECU

C4d

G100

Datamax gateway ECU

C2b

H014

Radio set

C2a

X913

Vehicle diagnostic socket

C2c

BQ: with  FMS equipment

CO: with  OPTIFLEET equipment

DE: with  DATAMAX equipment

BS:  4x2 vehicles

DD:  6x2 vehicles

DF: with electronic air suspension tractor vehicle 4x2

EM: with 4x2 - 6x2 vehicle rear electronic air suspension

EN: with 4x2 - 6x2 vehicle integral electronic air suspension

CAN BUS transfer zone J1587-1

2 / 2
