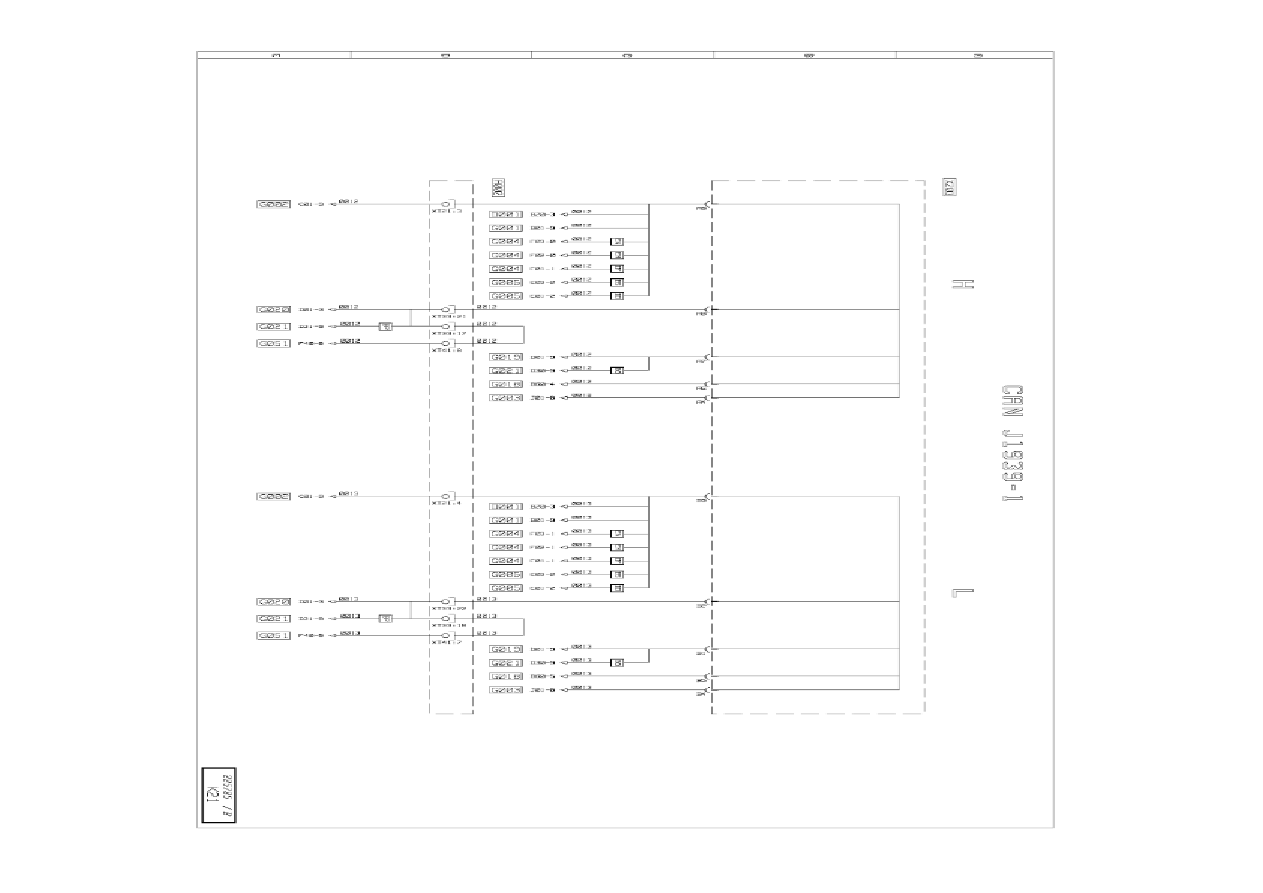

CAN J1939-1

H

L

BS

DD

EN

EM

DF

A002

X203

BS

DD

EN

EM

DF

BO

BP

BP

BO

K21

B

225785

1 / 2

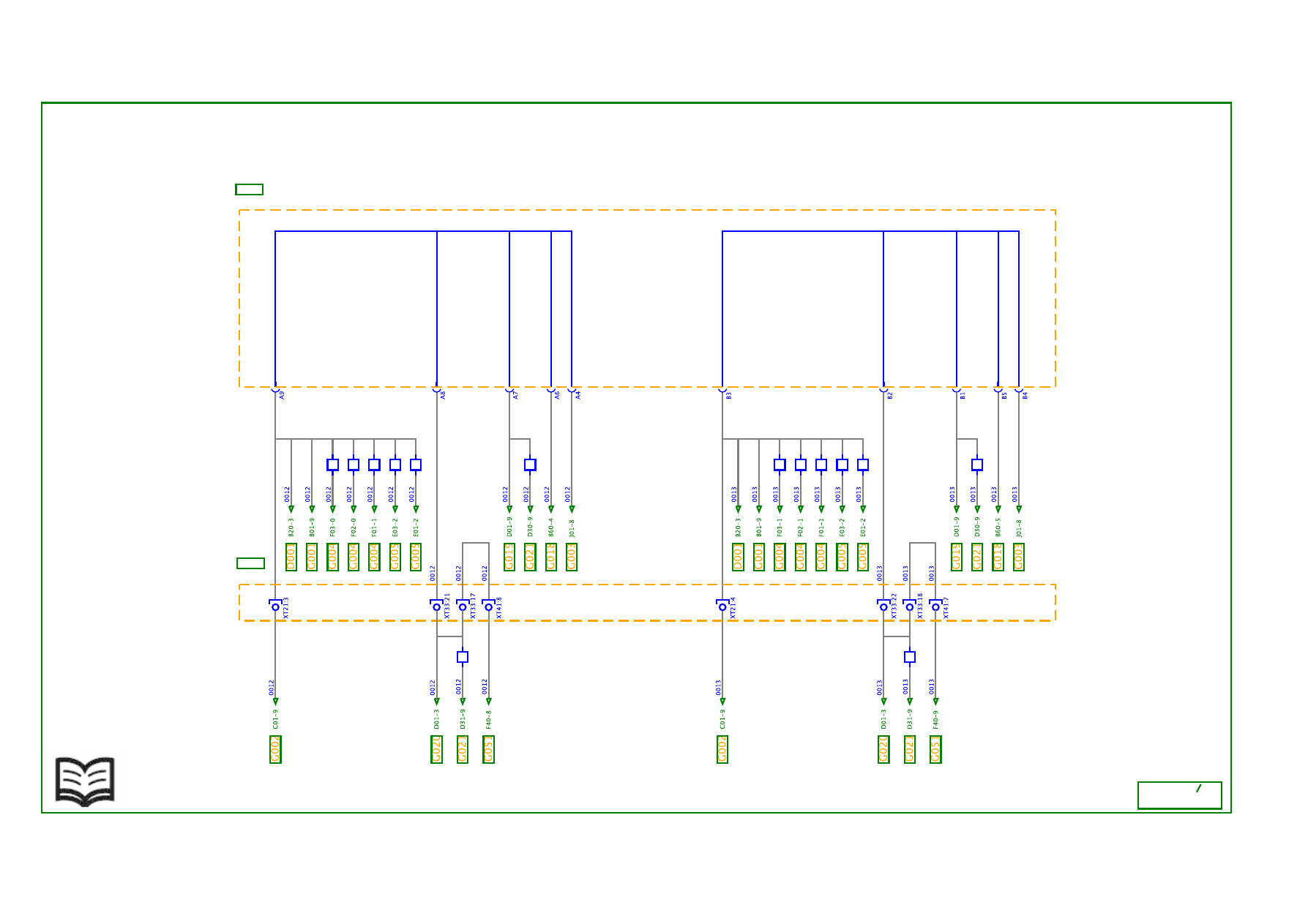

CAN BUS transfer zone J1939-1

Key to appliances

Code

Function

Location

A002

Chassis-cab connection box

B2c

D001

Principal information display

C2b

G001

Vehicle management ECU

B2c

G002

Engine management ECU

B3c

G003

Bodybuilder pre-arrangement management ECU

B2c

G004

Air suspension ECU

B2b

G005

EBS braking management ECU

B2b

G018

Onboard management interface ECU

B2b

G019

Gear selector ECU

C2b

G020

Automatic transmission ECU

C4d

G021

Hydraulic retarder ECU

B2c

G051

Air production management ECU

C4d

X203

CAN bus grouping connector

B2c

BO: with  ECOSPLIT 2 hydraulic retarder

BP: with  ECOSPLIT 4 hydraulic retarder

BS:  4x2 vehicles

DD:  6x2 vehicles

DF: with electronic air suspension tractor vehicle 4x2

EM: with 4x2 - 6x2 vehicle rear electronic air suspension

EN: with 4x2 - 6x2 vehicle integral electronic air suspension

CAN BUS transfer zone J1939-1

2 / 2

03/28/2016, 5:34:35 PM (CEST)

A002

225785

B

K22

CO

CO

DE

DE

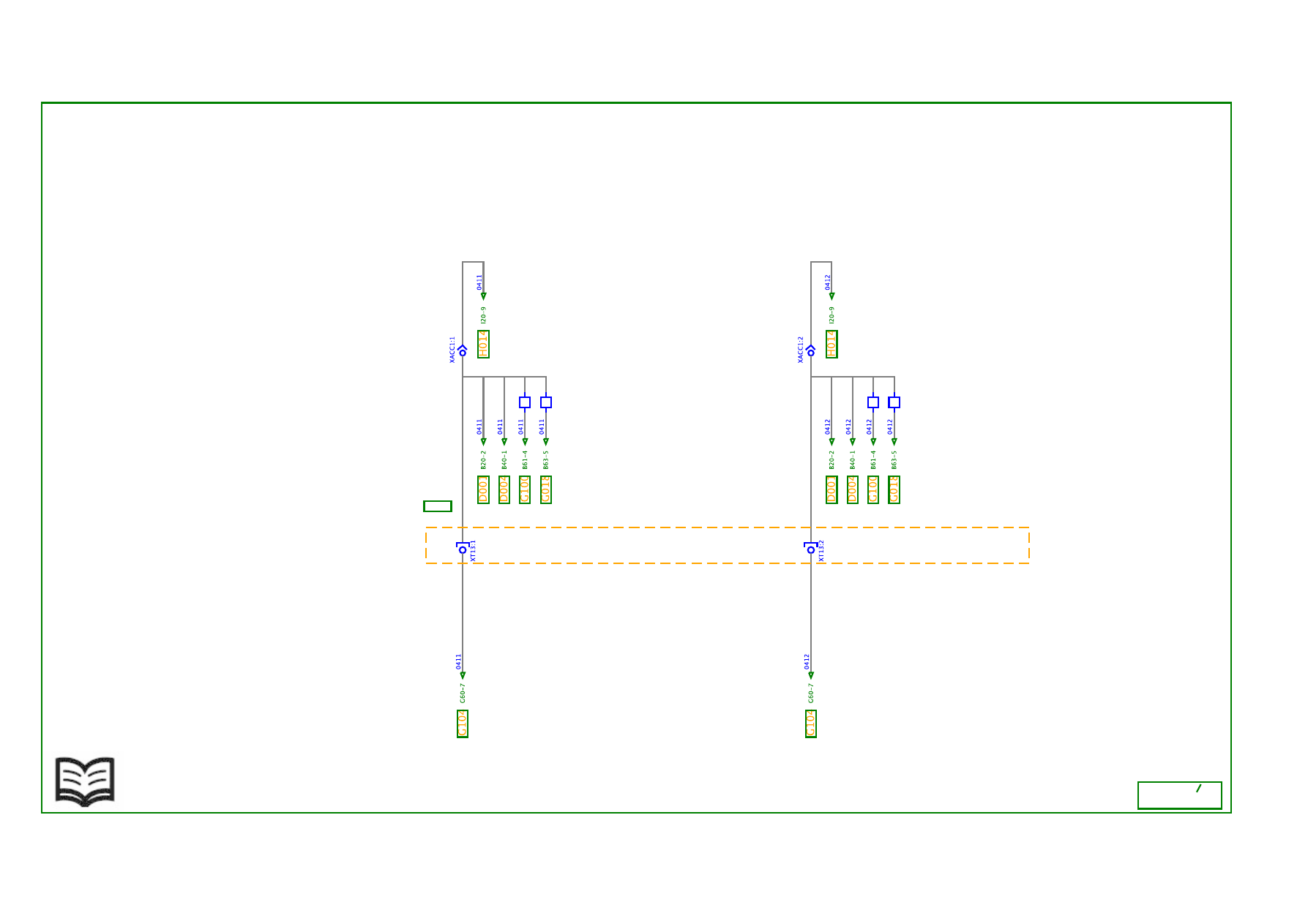

CAN J1939-2

H

L
