Renault Magnum engine. Manual - part 170

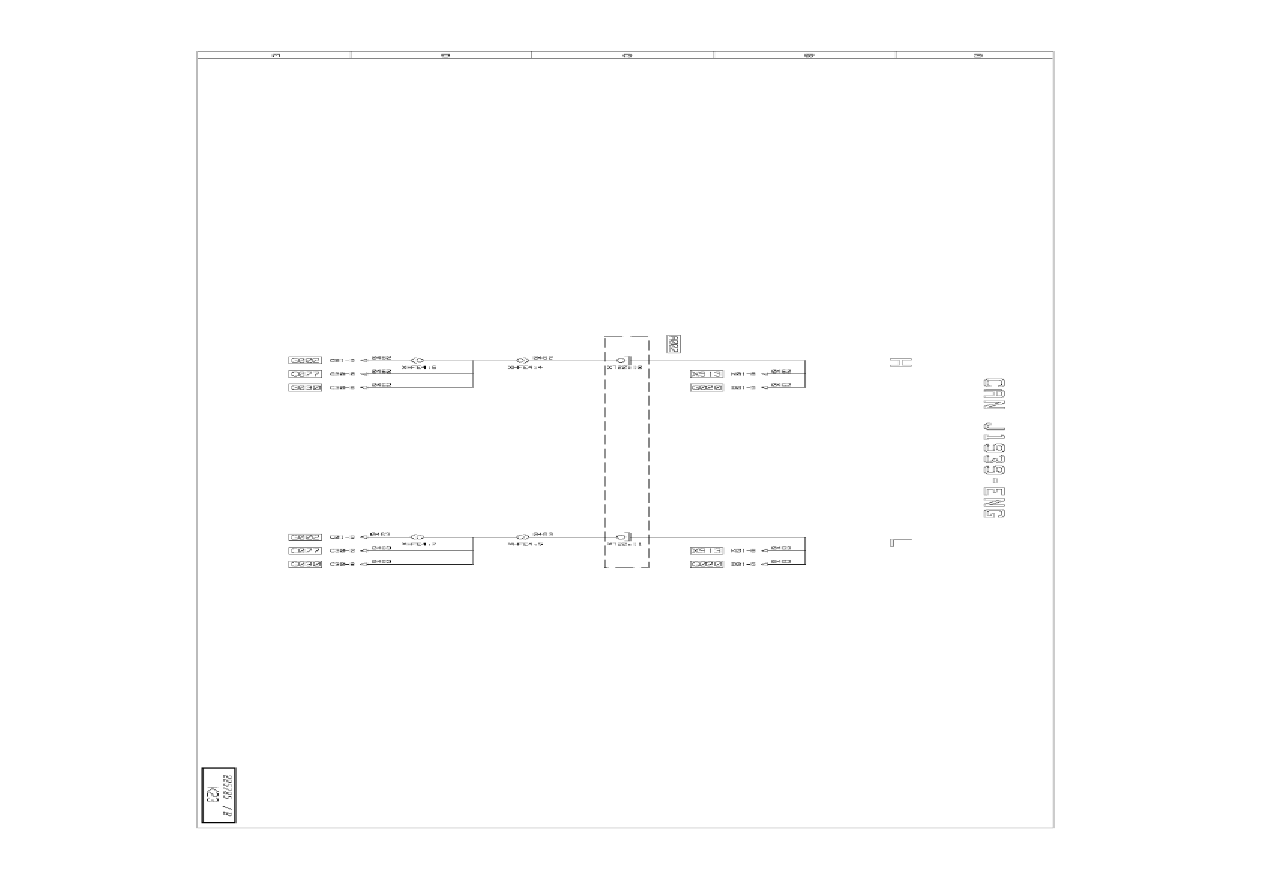

2 / 2

1 / 7

Group 0 - Electronics

Polarity N°

Designation

0010

Communication bus J1587-1 (+ signal)

0011

Communication bus J1587-1 (- signal)

0012

Communication bus J1939-1 (+ signal)

0013

Communication bus J1939-1 (- signal)

0014

Not assigned

0015

Radio remote control

0016

Radio remote control

0017

Radio remote control

0018

Radio remote control

0019

Radio remote control

0020

Radio remote control

0021

“ZF” communication bus (+ signal)

0022

“ZF” communication bus (- signal)

0023

Power supply relay control by vehicle management ECU

0024

Injection pump and camshaft speed sensor information (electronic injection / - signal)

0025

Injection pump and camshaft speed sensor information (electronic injection / + signal)

0026

Gear lever communication bus (+ signal)

0027

Hydraulic retarder proportional solenoid valve control

0029

Hydraulic retarder oil boosting solenoid valve control

0031

Hydraulic retarder coolant temperature information

0032

Hydraulic retarder coolant temperature information

0038

Retarder manual control (analogue signal)

0039

Alarm siren activation and/or disabling encoded line

0045

Communication bus for EBS trailer socket (+ signal)

0046

Communication bus for EBS trailer socket (- signal)

0056

Vehicle speed sensor encrypted data line

0057

Information display pull-down menu sequence change signal

0058

Information display pull-down menu sequence change signal

0061

Gearbox input shaft speed information (+ signal)

0062

Gearbox input shaft speed information (- signal)

0063

Automatic gearbox casing oil level sensor power supply

0064

Automatic gearbox identification line

2 / 7

0065

Automatic gearbox casing oil temperature sensor information

0066

Automatic gearbox casing oil level sensor information

0067

Communication bus J1587 for gearbox diagnostic socket (+ signal)

0068

Communication bus J1587 for gearbox diagnostic socket (- signal)

0069

Gearbox speed selector data bit 1

007

Accelerator pedal potentiometer power supply

0070

Gearbox speed selector data bit 2

0071

Gearbox speed selector data bit 4

0072

Gearbox speed selector data bit 8

0073

Gearbox speed selector data parity bit

0074

Link between gearbox ECU and gear lever display

0075

Automatic gearbox gear lever information in input mode on gearbox ECU

0076

Automatic gearbox hydraulic pressure sensor information

0084

Automatic gearbox output speed sensor information (- signal)

0086

Automatic gearbox temperature sensor information

0087

Automatic gearbox turbine speed sensor information

0088

Automatic gearbox output speed sensor information (+ signal)

0089

Retarder coolant temperature sensor information

0100

Onboard management data transmission bus (+ signal)

0101

Onboard management data transmission bus (- signal)

0102

Onboard management data reception bus (+ signal)

0103

Onboard management data reception bus (- signal)

0104

Communication bus J1587-2 (+ signal)

0105

Communication bus J1587-2 (- signal)

0107

RH front brake pads wear analogue sensor earth

0108

RH front brake pads wear analogue sensor information

0109

RH front brake pads wear analogue sensor power supply (+5V)

011

Humidity sensor information

0114

Temperature sensor analogue signal for adjusting exhaust gases (EGR)

0116

Coolant temperature sensor analogue signal

0117

Pusher or follower rear axle angle sensor minimum voltage

0118

Pusher or follower rear axle angle sensor maximum voltage

0119

Front axle angle sensor minimum voltage

0120

Front axle angle sensor minimum voltage

0123

Red LED indicating that vehicle alarm is set (+) power supply

3 / 7

0127

Alarm ultrasonic reception (RX+ signal)

0128

Alarm ultrasonic reception (RX- signal)

0129

Alarm ultrasonic transmission (RX+ signal)

0130

Alarm ultrasonic transmission (RX- signal)

0143

Engine crankcase pressure sensor information

0144

Fuel pressure sensor information

0145

Available power supply (earth delivered by ECU for on-chassis engine stop control)

0146

Available power supply (Information requested by for on-chassis engine stop control)

0147

Communication bus between EBS ECU and front module (- signal)

0148

Communication bus between EBS ECU and front module (+ signal)

0149

Communication bus between EBS ECU and first additional module (- signal)

0150

Communication bus between EBS ECU and first additional module (- signal)

0151

Engine coolant level sensor information

0160

LH front brake pads wear analogue sensor earth

0161

LH front brake pads wear analogue sensor information

0162

LH front brake pads wear analogue sensor power supply (+5V)

0163

First axle RH rear brake pads wear analogue sensor earth

0164

First axle RH rear brake pads wear analogue sensor information

0165

First axle RH rear brake pads wear analogue sensor power supply (+5V)

0166

First axle LH rear brake pads wear analogue sensor earth

0167

First axle LH rear brake pads wear analogue sensor information

0168

First axle LH rear brake pads wear analogue sensor power supply (+5V)

0169

Second axle RH rear brake pads wear analogue sensor earth

017

Accelerator pedal position potentiometer information

0170

Second axle RH rear brake pads wear analogue sensor information

0171

Second axle LH rear brake pads wear analogue sensor power supply (+5V)

0172

Second axle LH rear brake pads wear analogue sensor earth

0173

Second axle LH rear brake pads wear analogue sensor information

0174

Second axle LH rear brake pads wear analogue sensor power supply (+5V)

0175

First rear axle RH speed sensor information

0176

First rear axle RH speed sensor information

0177

First rear axle LH speed sensor information

0178

First rear axle LH speed sensor information

0180

RH rear brake pads wear analogue sensor earth on PUSHER additional module

0181

RH rear brake pads wear analogue sensor information on PUSHER additional module
