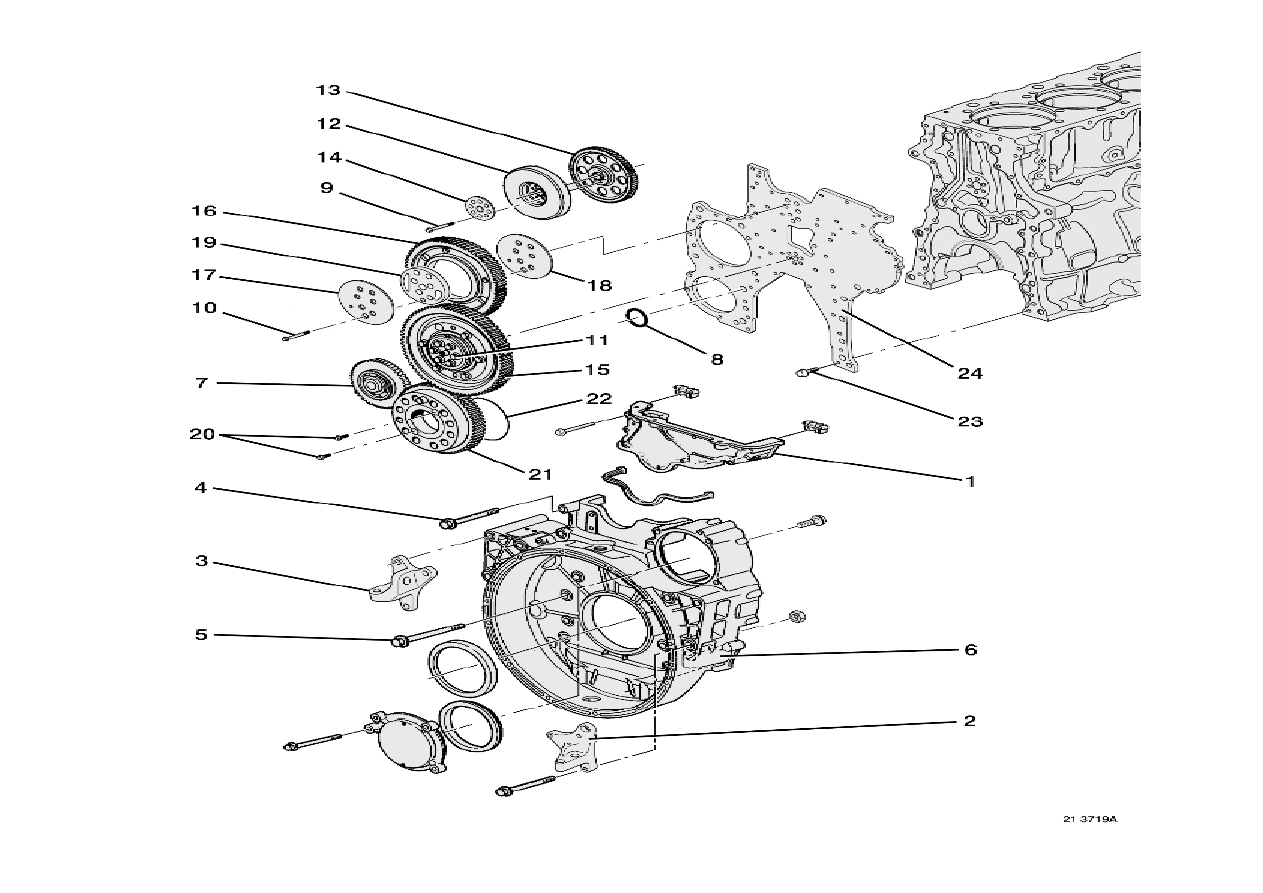

Engine flywheel housing, checking for deformation

Check the run-out of the flywheel casing.

See pages .

Clean the flywheel casing.

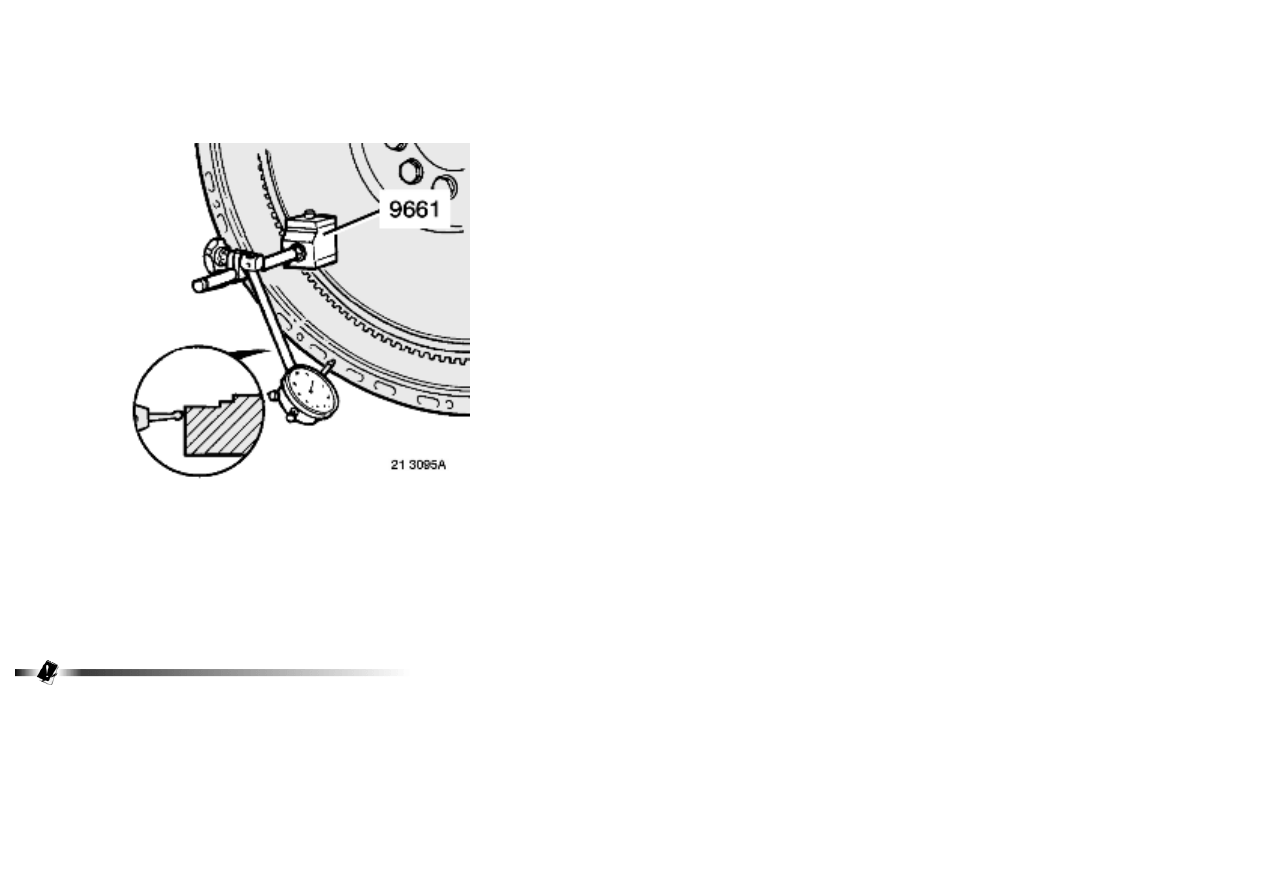

Place the dial gauge stylus on the outer face of the flywheel.

Use tool 9661.

Note down the value.

Place the magnetic foot on the opposite side.

Check that the readings are inside the tolerances.

See pages .

Repeat the reading at

 4 points.

2 / 4

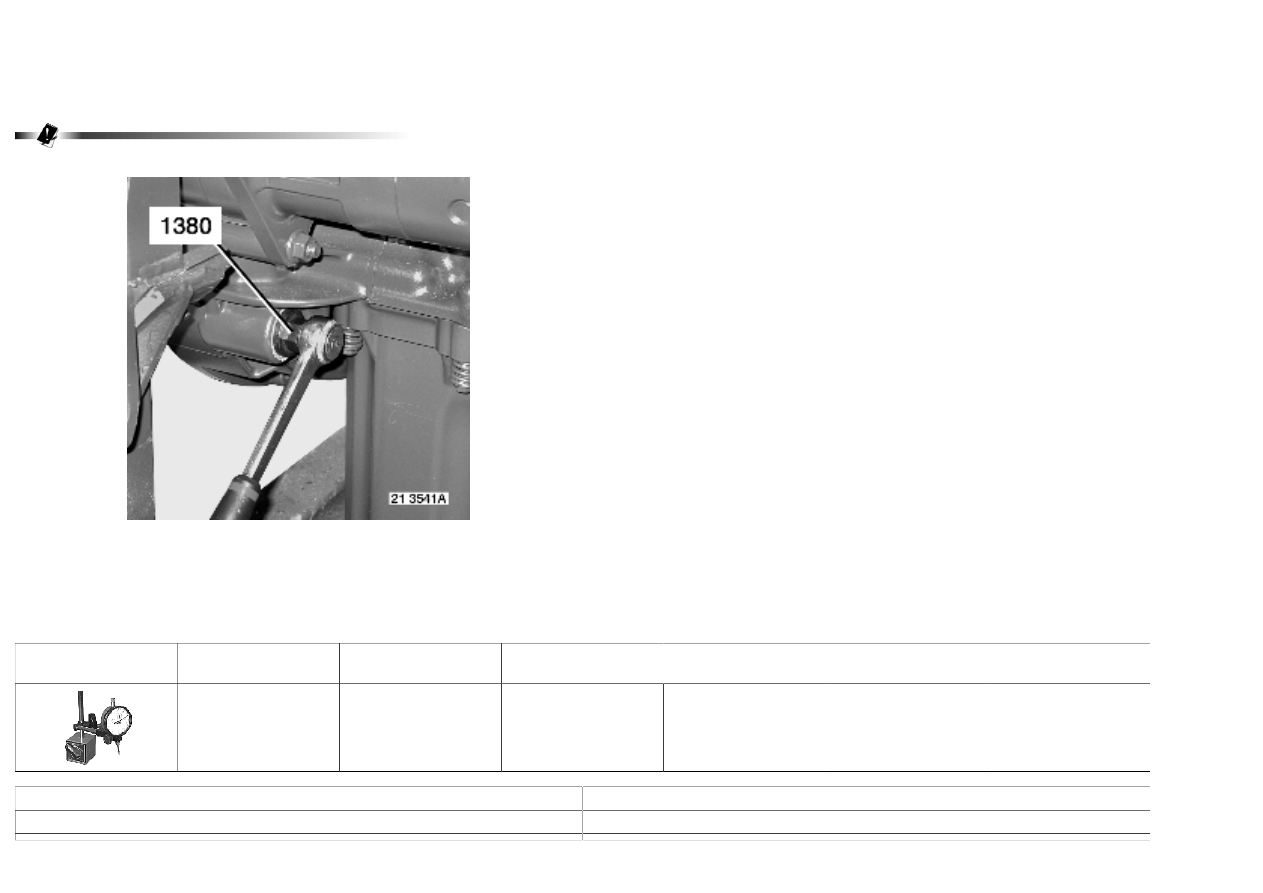

Mount tool 1380.

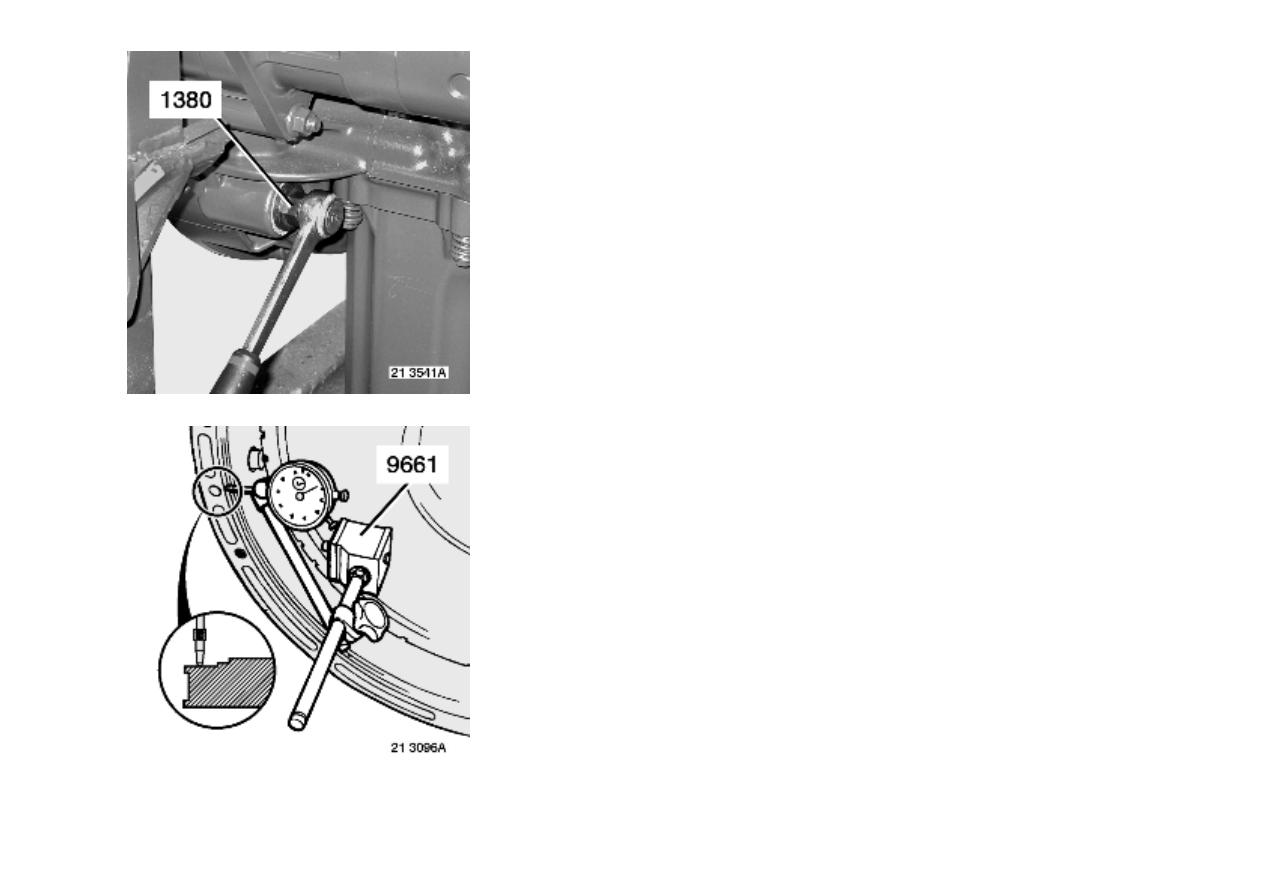

Place the dial gauge stylus on the inner face of the flywheel.

Use tool 9661.

Turn the flywheel using tool 1380.

3 / 4

Note down the value.

Check that the readings are inside the tolerances.

See pages .

If one or several readings are outside the tolerances, check the contact face between the flywheel and the cylinder block before replacing the casing.

Withdraw tool 1380.

Tools
General purpose tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

9661

MEASURING TOOL

(DIAL GAUGE AND

MAGNETIC FOOT)

AQ

2

1

AQ

BROWN & SHARP ROCH

13-15 avenue Georges de la Tour
