Renault Magnum engine. Manual - part 132

4 / 4

BP 45

FRANCE

03 83 76 83 76 - 03 83 74 13 16 -

Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

5000261380

CONTROL

1

1

1 / 3

Timing assembly, checking the shimming

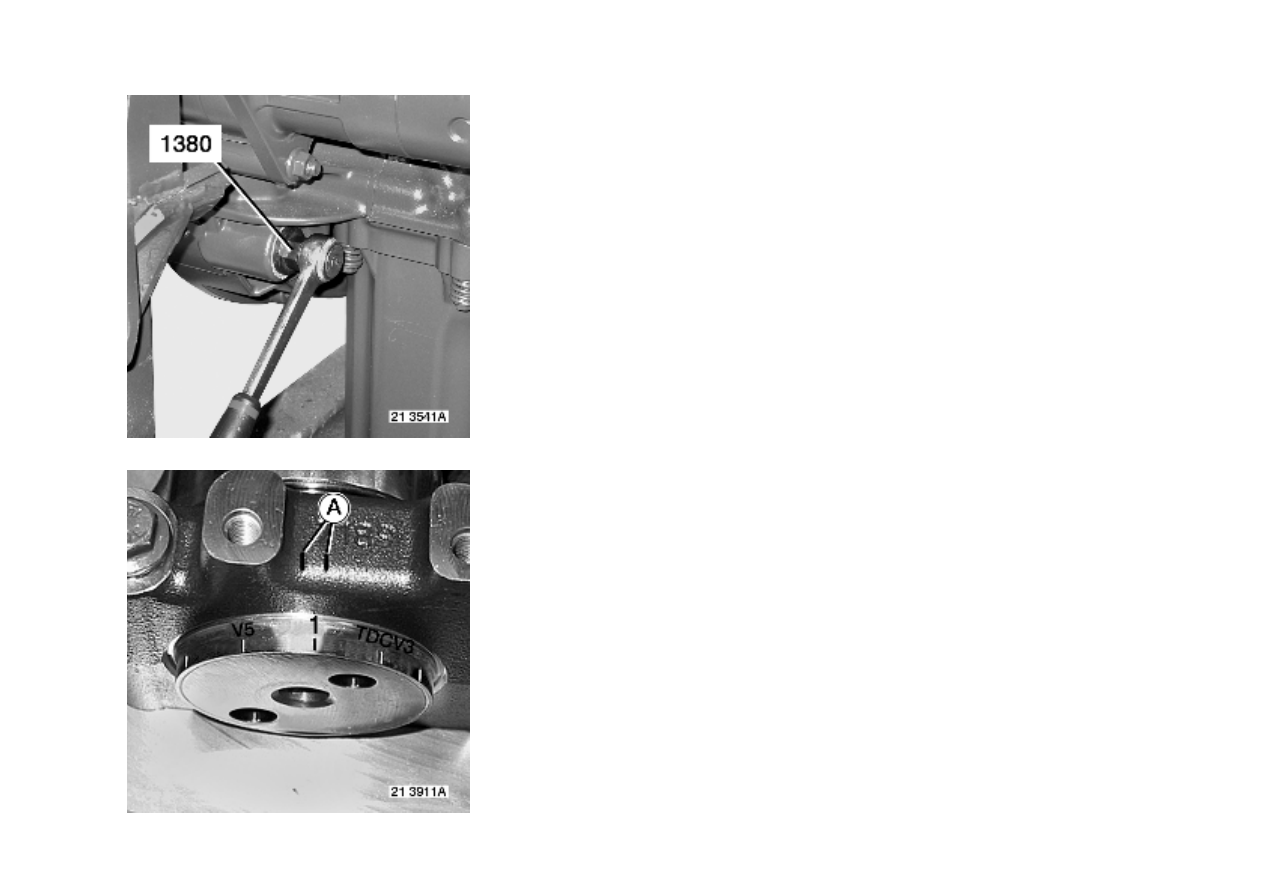

Turn the flywheel using tool 1380.

Align the mark

 (1) between the marks  (A).

2 / 3

Adjust the inlet valve rocker arm clearance of

 (1) N°  1 cylinder to nil.

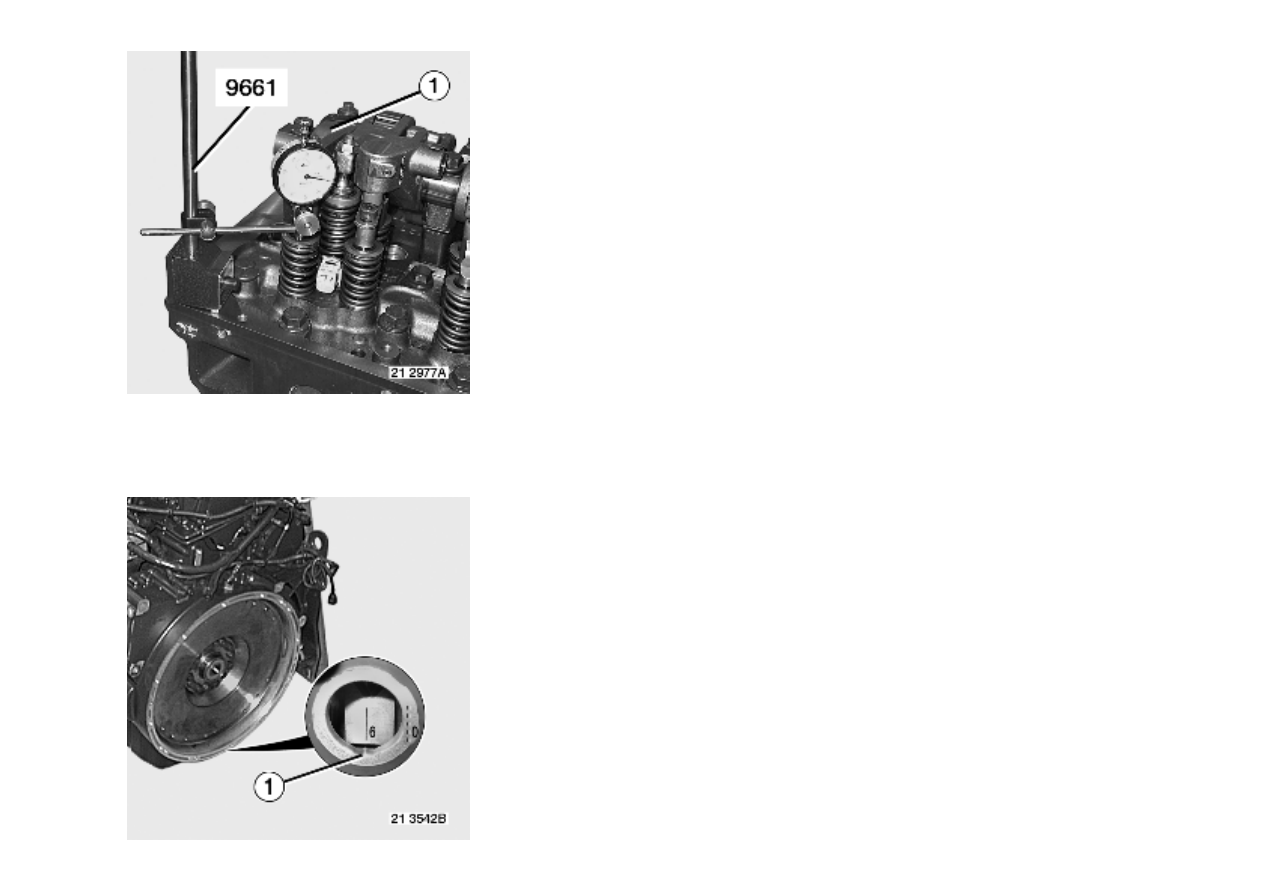

Install a dial gauge.

Use tool 9661.

Set the dial gauge to zero and mark the measuring point.

3 / 3

Turn the engine in the normal direction of rotation as far as mark 6 after TDC (about 1 1/4 of a revolution ),

N° 6 cylinder compression.

The inlet valve of N°

 1 cylinder opens by  1.6± 0.3 mm when the flywheel is positioned at  6° after top dead centre.

After making the check, do not forget to adjust the N° 1 cylinder inlet valve rocker arm clearance.

See pages .

Tools
General purpose tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

9661

MEASURING TOOL

(DIAL GAUGE AND

MAGNETIC FOOT)

AQ

1

1

AQ

BROWN & SHARP ROCH

13-15 avenue Georges de la Tour

BP 45

FRANCE

03 83 76 83 76 - 03 83 74 13 16 -

Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

5000261380

CONTROL

2

1
