5 / 9

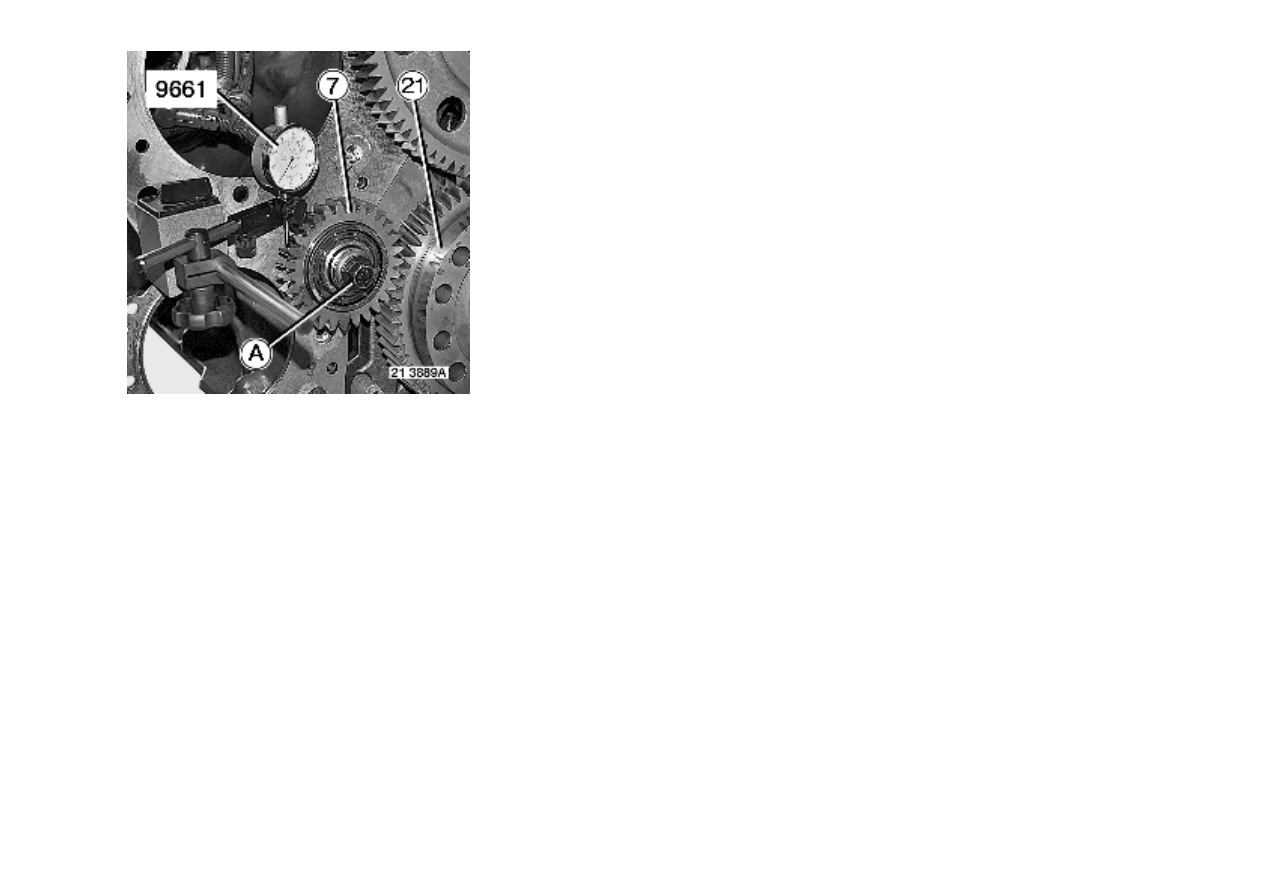

Tighten bolt

 (A).

Take out the feeler gauges.

Inspect the backlash  of pinions

 (7 / 21).

Use tool 9661.

For values, see "Technical data" chapter.

See page(s) .

6 / 9

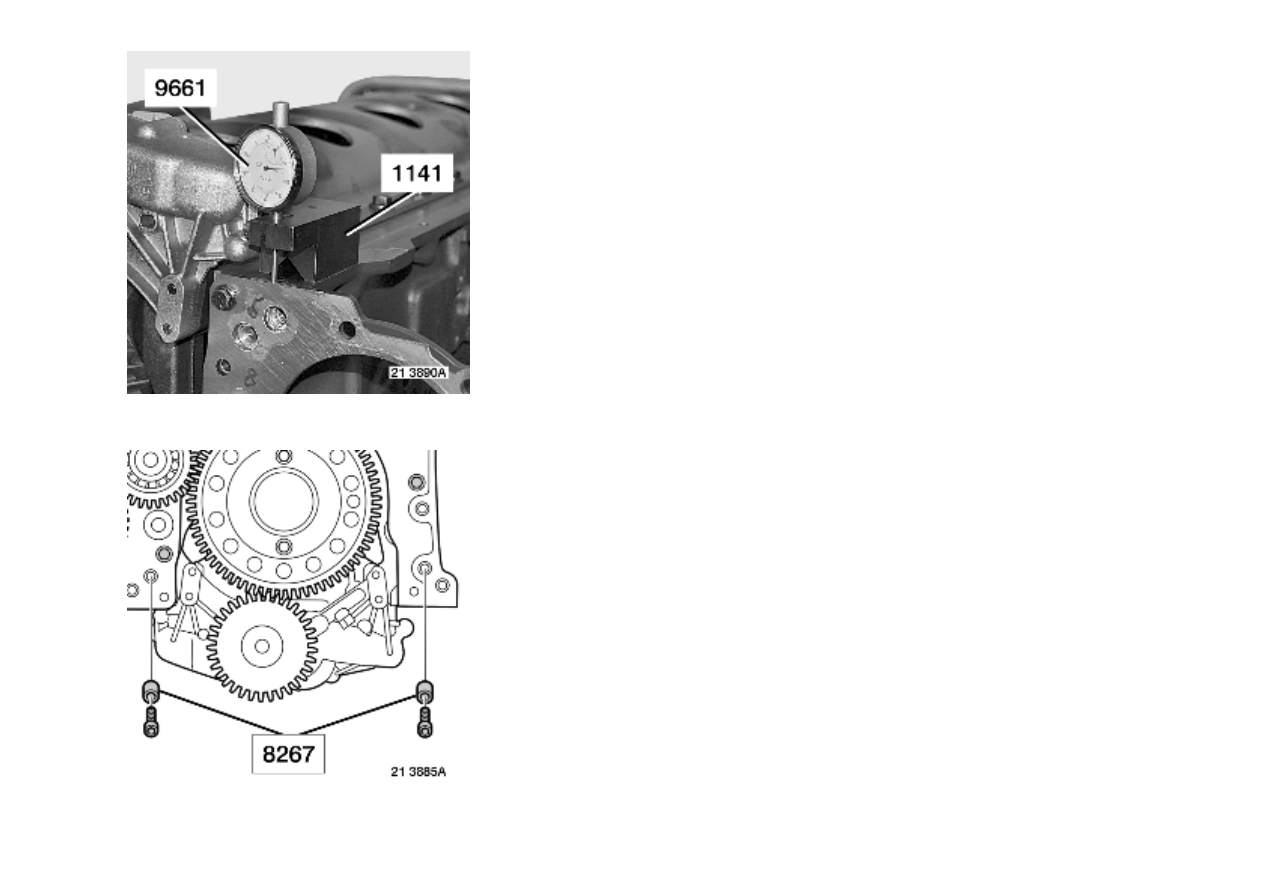

Check alignment of timing plate in relation to the bottom of the engine block. Correct distance

0±0.25 mm.

Use tool 9661 + 1141.

Place locating tools 8267 in position and tighten them to

 60 Nm.

Withdraw positioning tools 6401.

7 / 9

Remove idler gears

 (7 - 15 - 21).

Remove timing plate

 (24).

Take out timing plate

 (24) in a straight line, so as to not damage locating tools 8267.

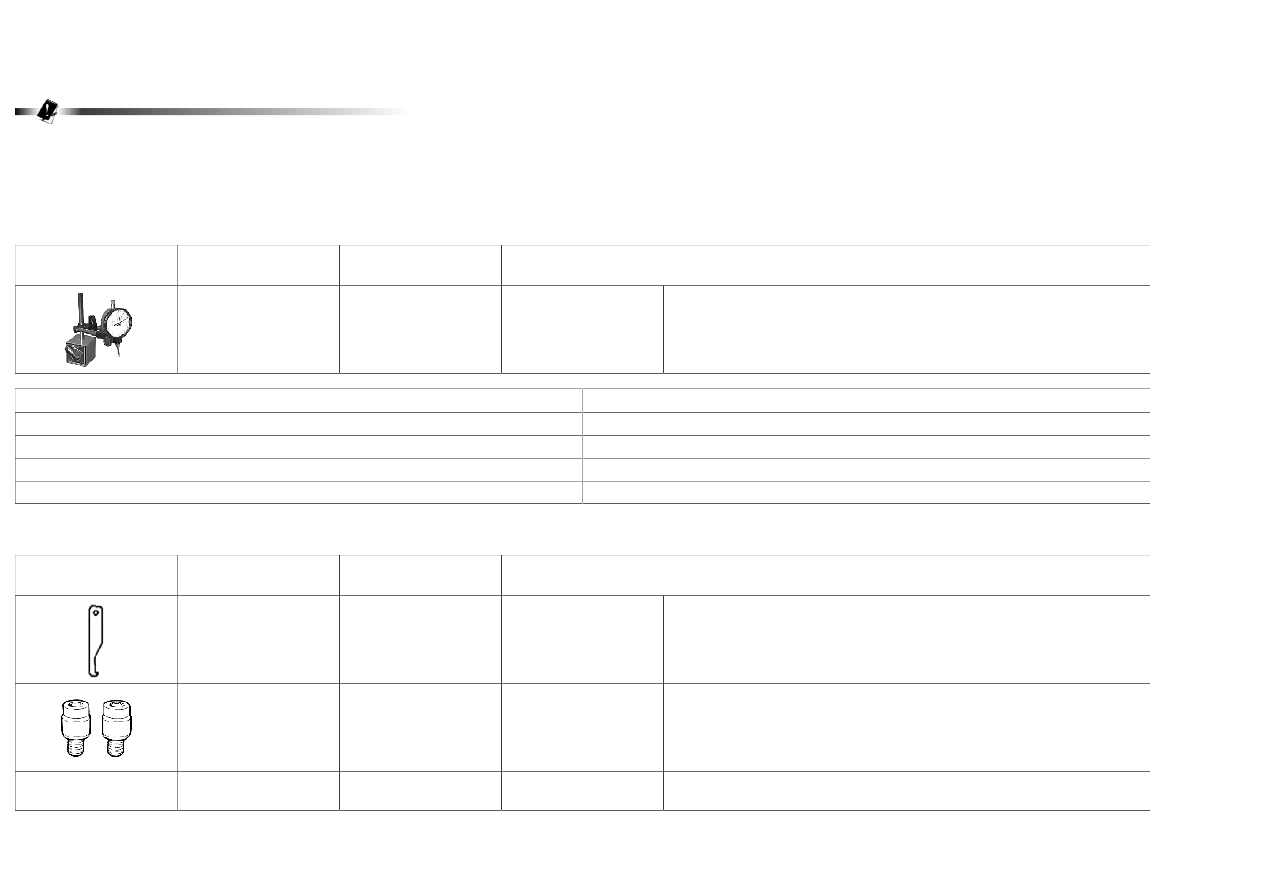

Tools
General purpose tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

9661

MEASURING TOOL

(DIAL GAUGE AND

MAGNETIC FOOT)

AQ

2

1

AQ

BROWN & SHARP ROCH

13-15 avenue Georges de la Tour

BP 45

FRANCE

03 83 76 83 76 - 03 83 74 13 16 -

Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

7409996401

CLAMP

2

1

7409998267

GUIDE

2

1

5000261141

SUPPORT

(DIAL GAUGE)

2

1

8 / 9

Timing assembly, exploded view
