Renault Magnum engine. Manual - part 128

21 / 24

The bolts must not be re-used. Use new bolts.

22 / 24

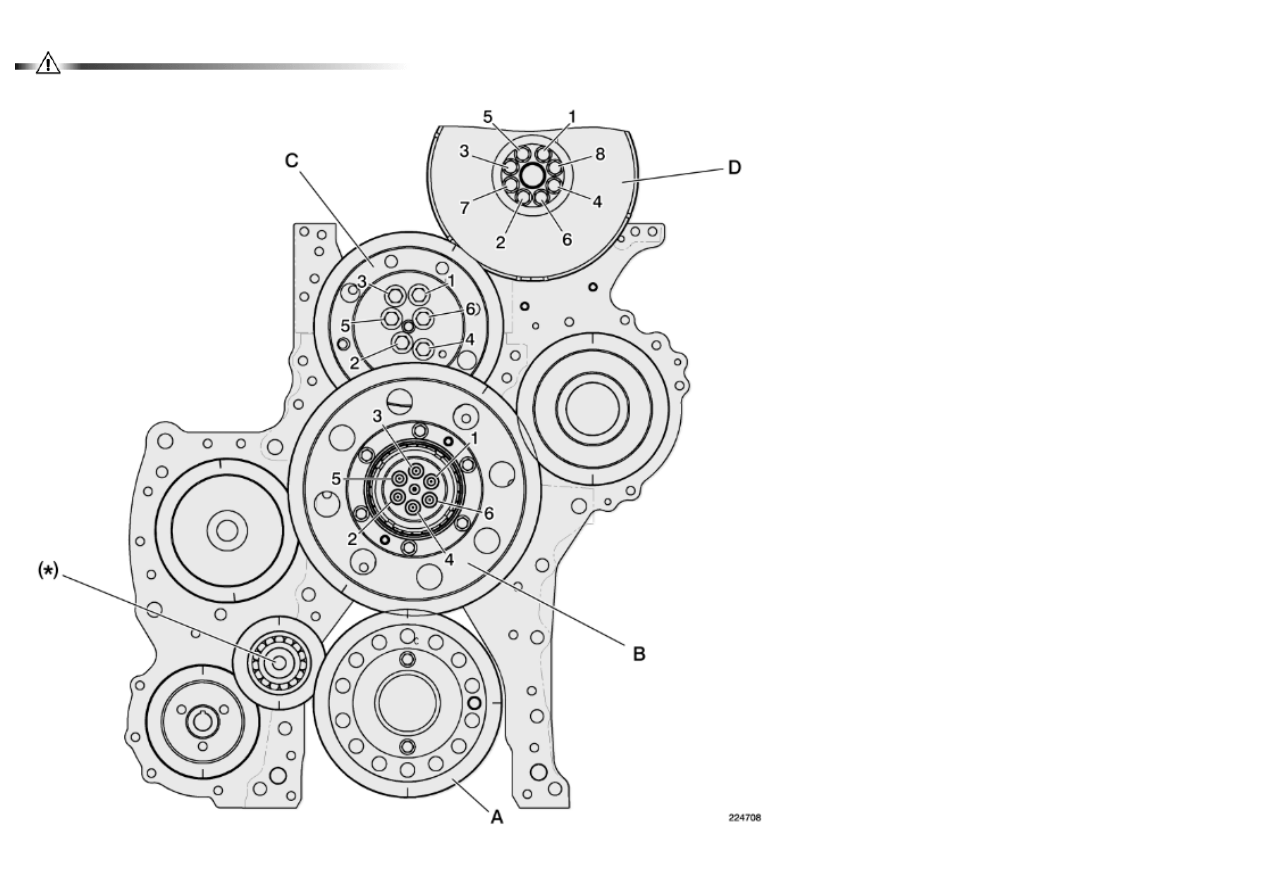

The item numbers indicate the tightening sequence.

Crankshaft pinion securing bolt

 (A)

24±4 Nm

Idler gear hub securing bolt

 (B)

25±3 Nm + 110±5 °

The bolts must not be re-used. Use new bolts.

Adjustable idler gear hub securing bolt

 (C)

35±4 Nm + 120±5 °

Camshaft pinion securing bolt

 (D)

45±5 Nm + 90±5 °

(*)Depending on the assembly.

Idler pinion shaft securing bolts

140±10 Nm

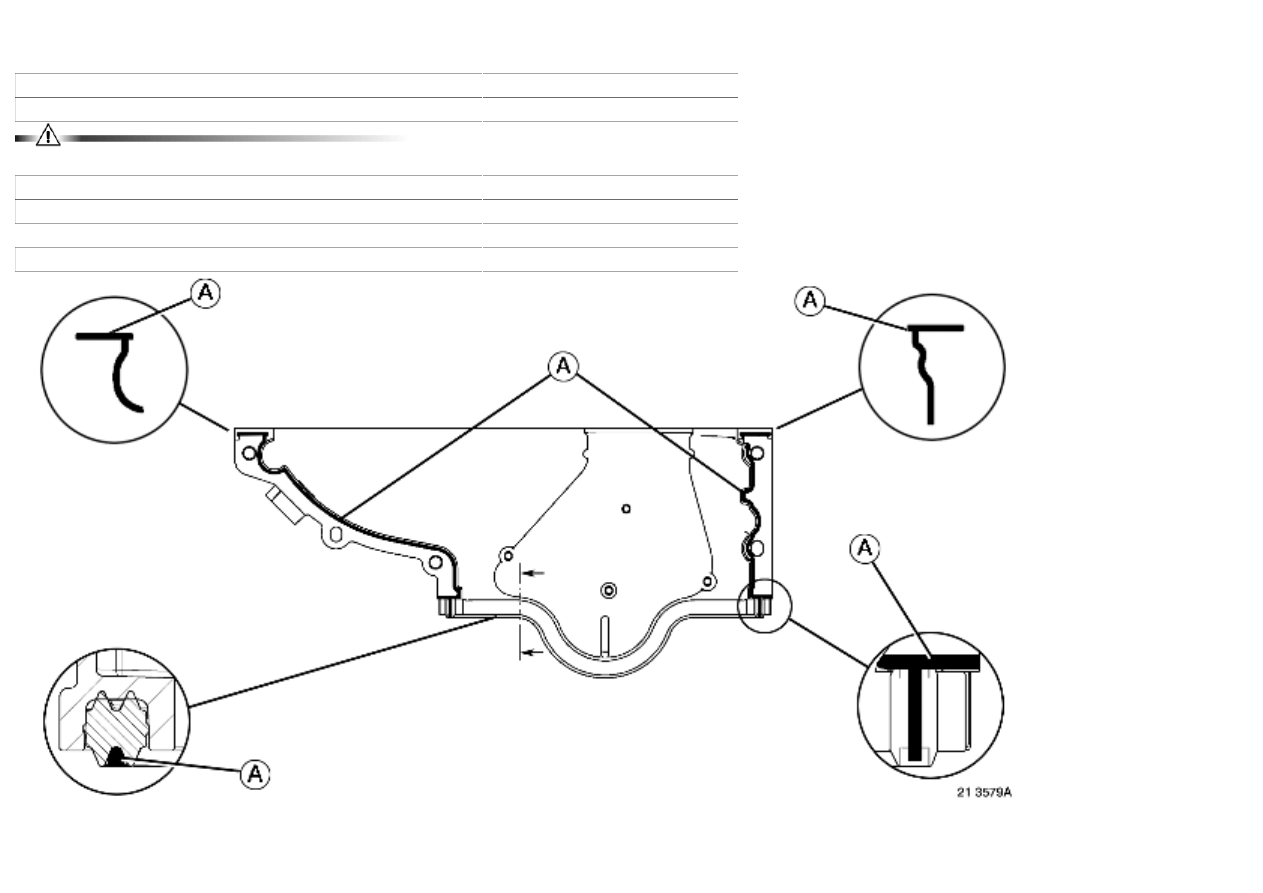

Apply a bead of silicone

dia. 2 mm (A) as shown in the drawing. Proceed with assembly within 20 minutes following application of the silicone.

23 / 24

Use a sealing product

ADHESIF SILICONE 7091

.

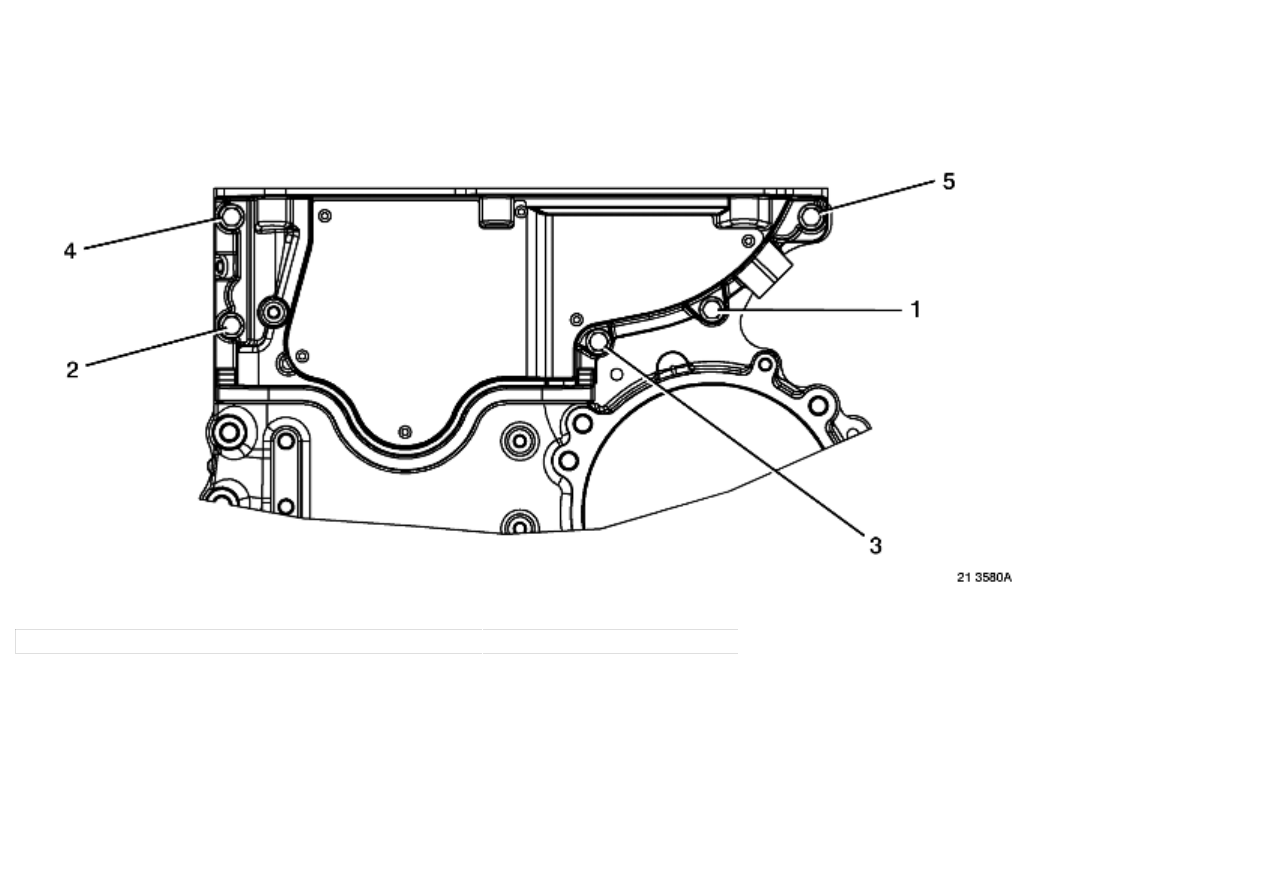

The item numbers indicate the tightening sequence.

Timing case to cylinder head securing bolts

24±4 Nm

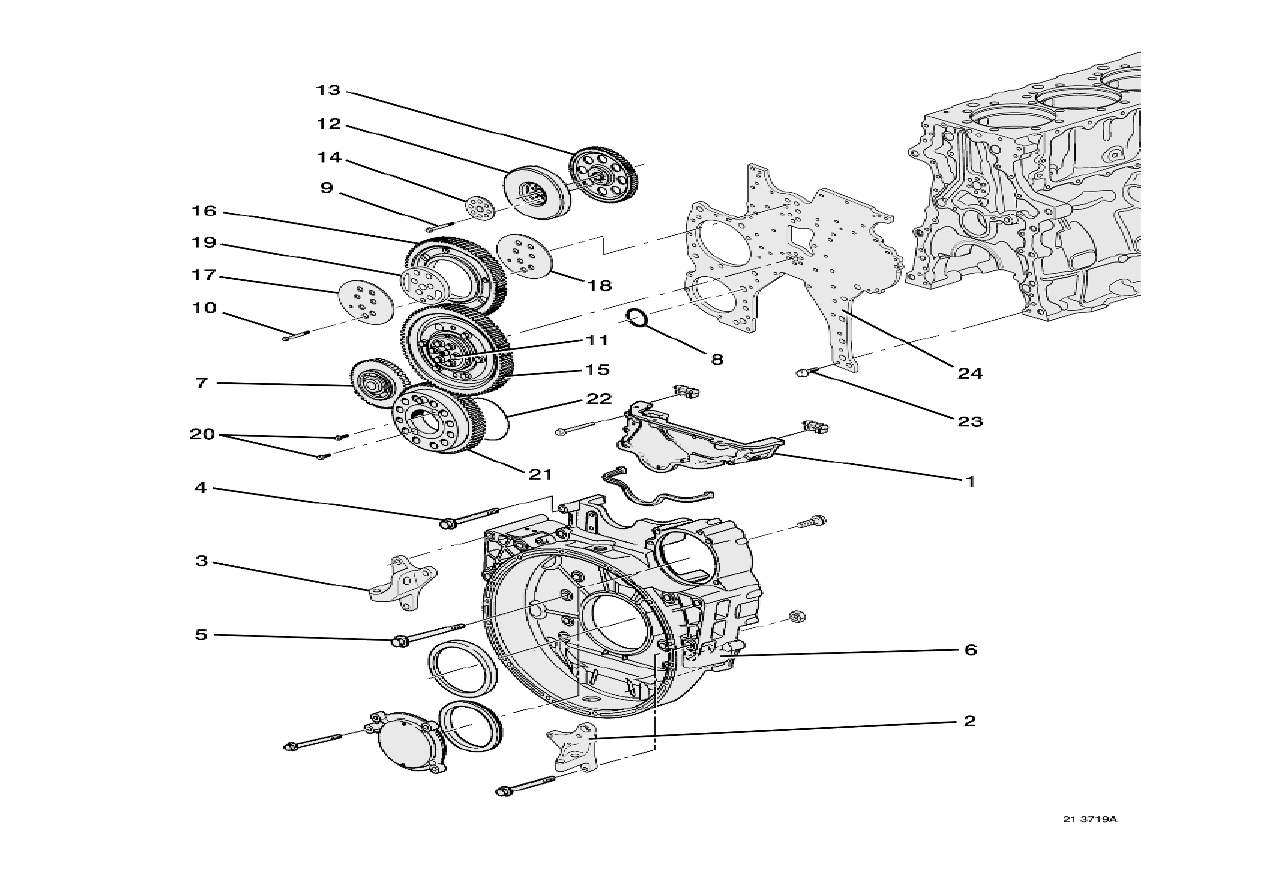

Timing assembly, exploded view

24 / 24
