17 / 24

The bolts must not be re-used. Use new bolts.
Assembly type B

18 / 24

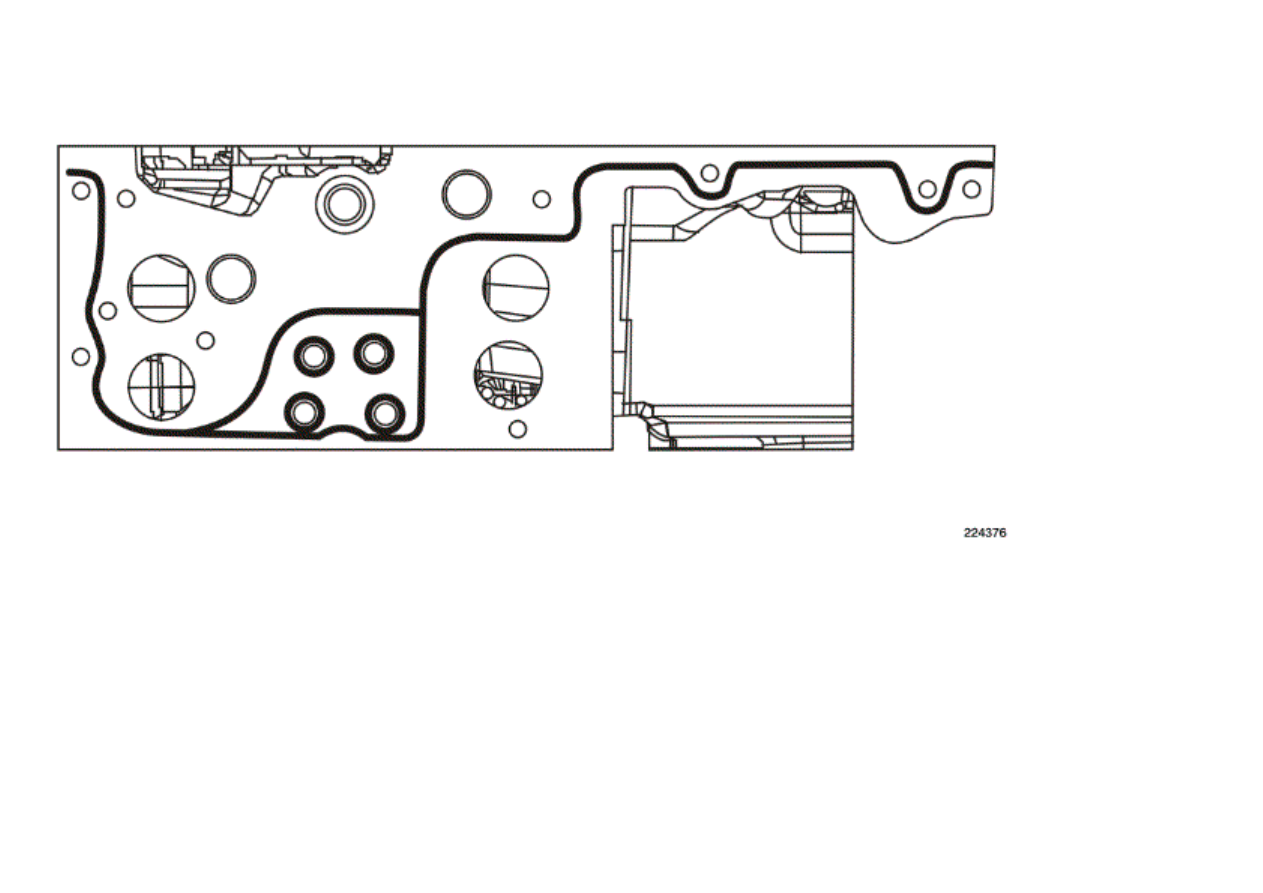

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Use a silicone sealant "

ADHESIF SILICONE 7091

19 / 24

".

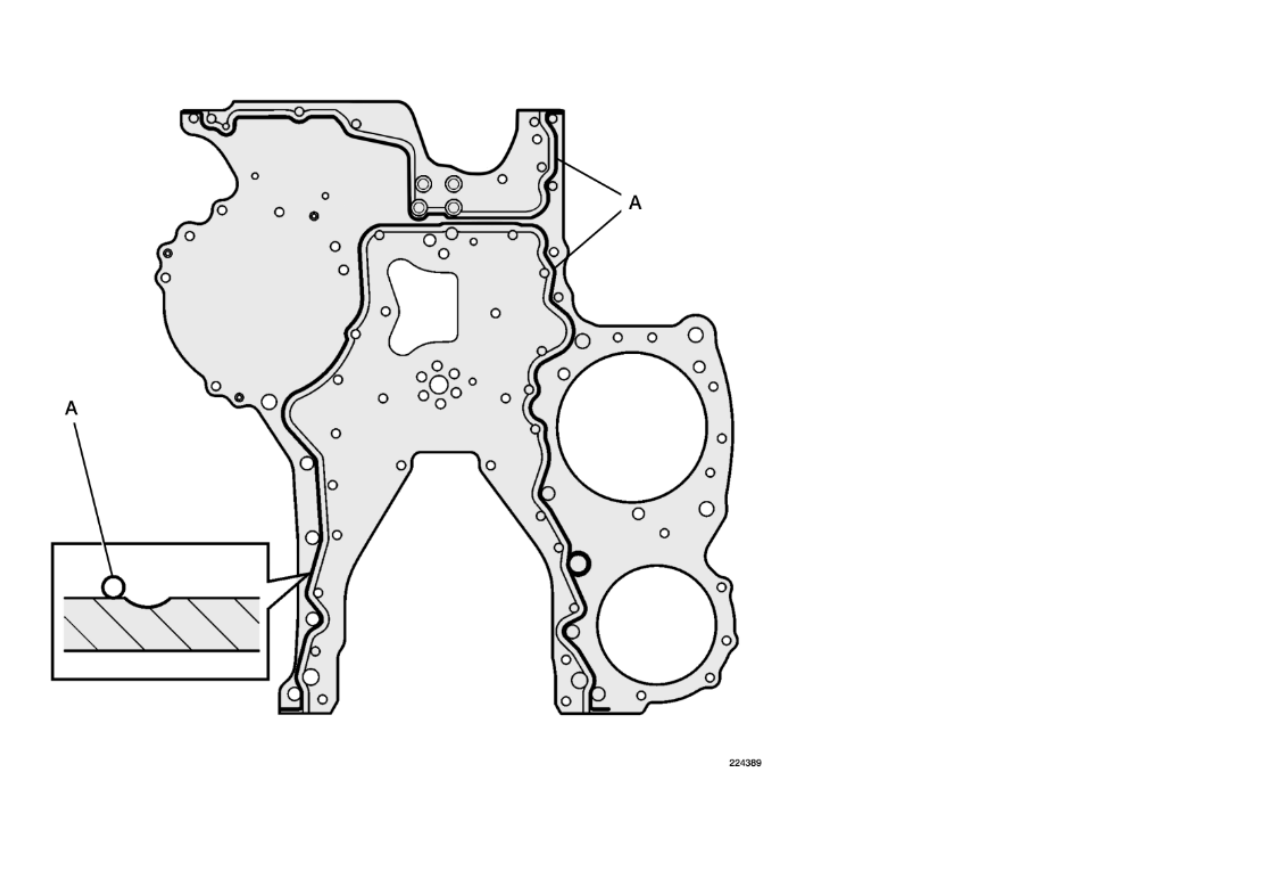

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Use a silicone sealant "

ADHESIF SILICONE 7091

".

20 / 24

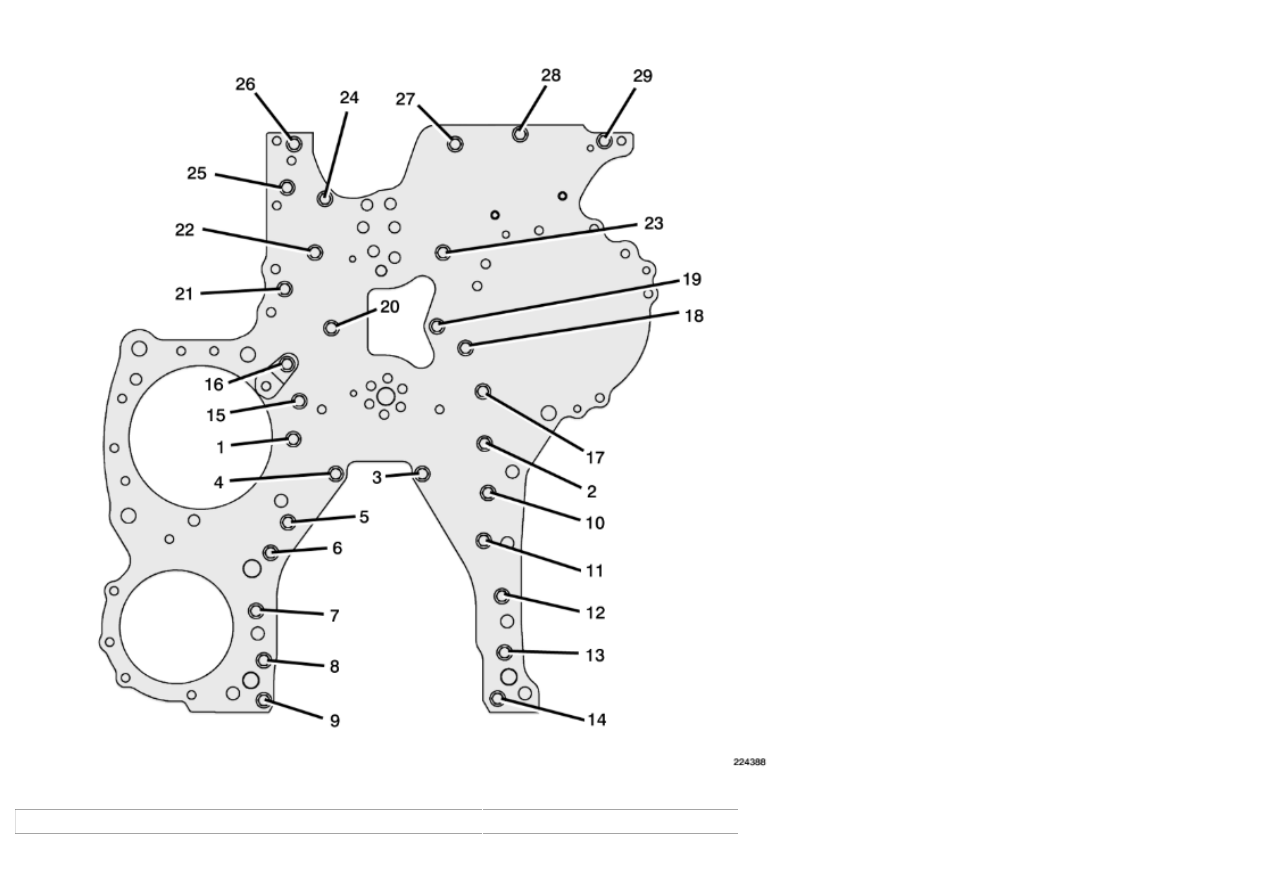

The item numbers indicate the tightening sequence.

Timing plate securing bolts

28±4 Nm
