Timing assembly, fitting

The item numbers indicated in the text refer to the drawing on page .

Clean the joint faces.

Depending on the assembly.

Apply a bead of silicone.

See pages

, .

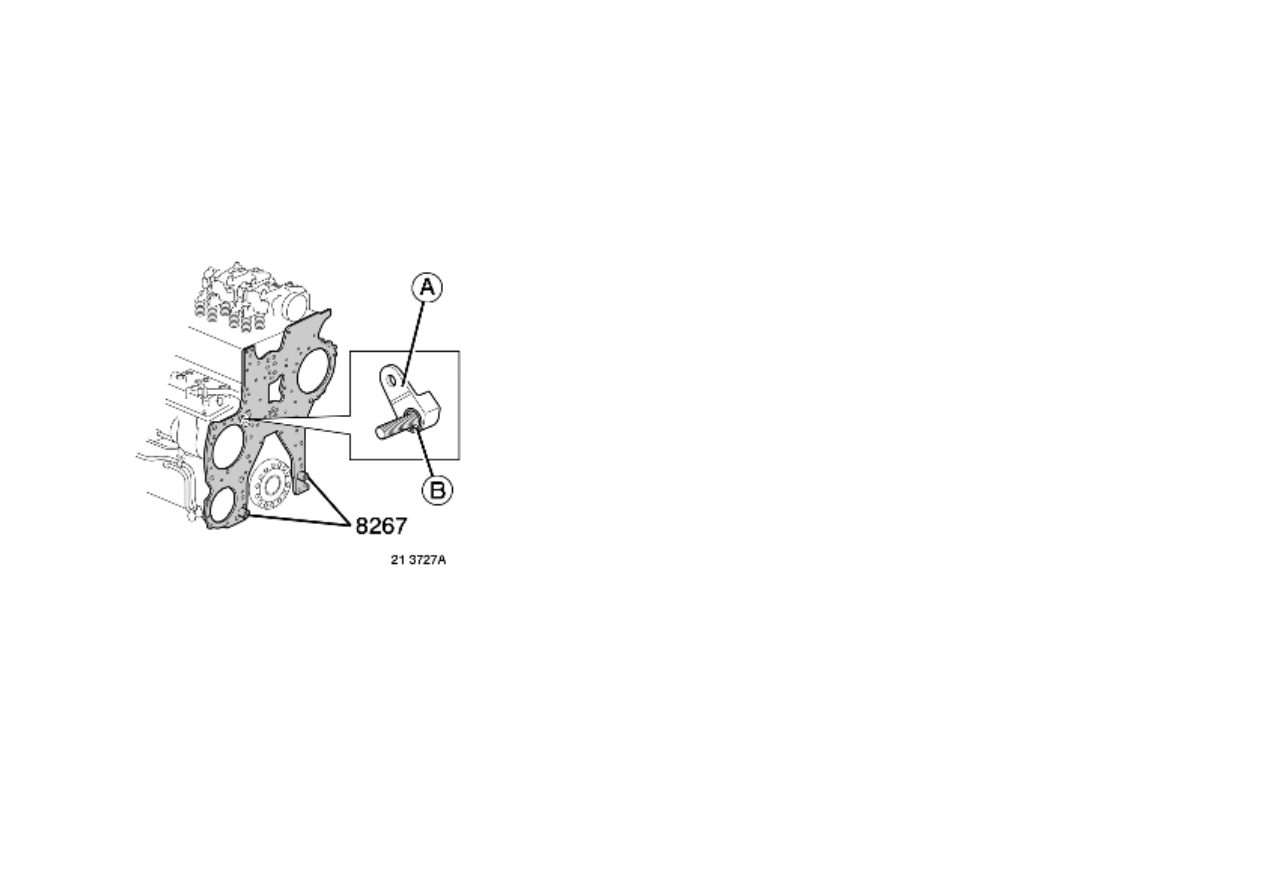

Fit timing plate

 (24).

Replace O-ring

 (B) with a new O-ring.

Fit stud holder unit

 (A).

Depending on the assembly.

Fit bolts

 (23).

Tighten to torque.

Follow the tightening sequence.

See pages

, .

Withdraw the locating tools 8267.

2 / 24

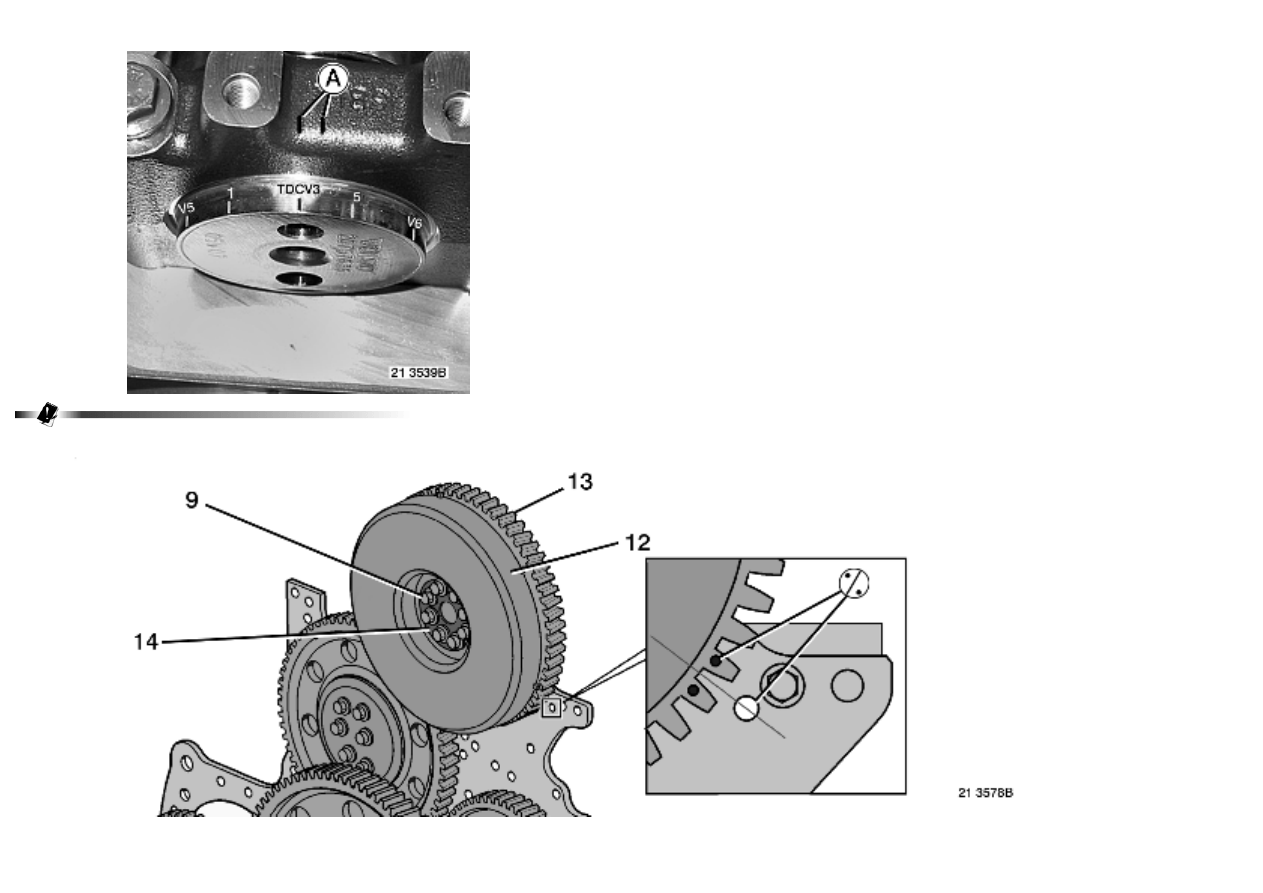

The camshaft top dead centre mark

 (TDC) must be positioned between the marks  (A) on the camshaft front bearing cap.

Fit pinion

 (13).

3 / 24

Check the position of marks.

Fit vibration damper

 (12).

Fit the washer

 (14).

Fit bolts

 (9).

Tighten to torque.

See pages .

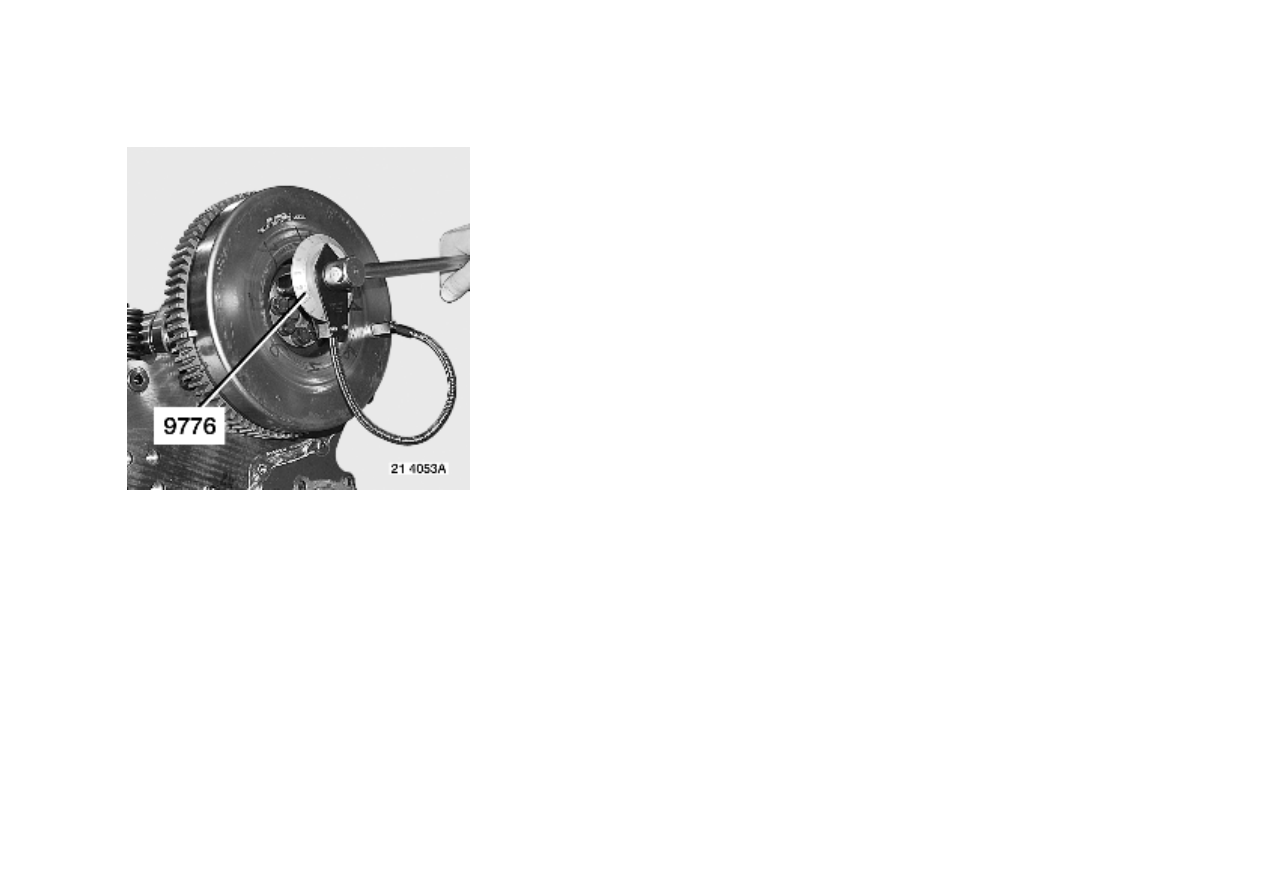

Use tool 9776.

Lubricate hub

 (19).

Use engine oil.

Position hub

 (19) in pinion  (16).

Install thrust half-rings

 (17 - 18).

Fit pinion

 (16).

Start bolts

 (10) but do not tighten.

4 / 24

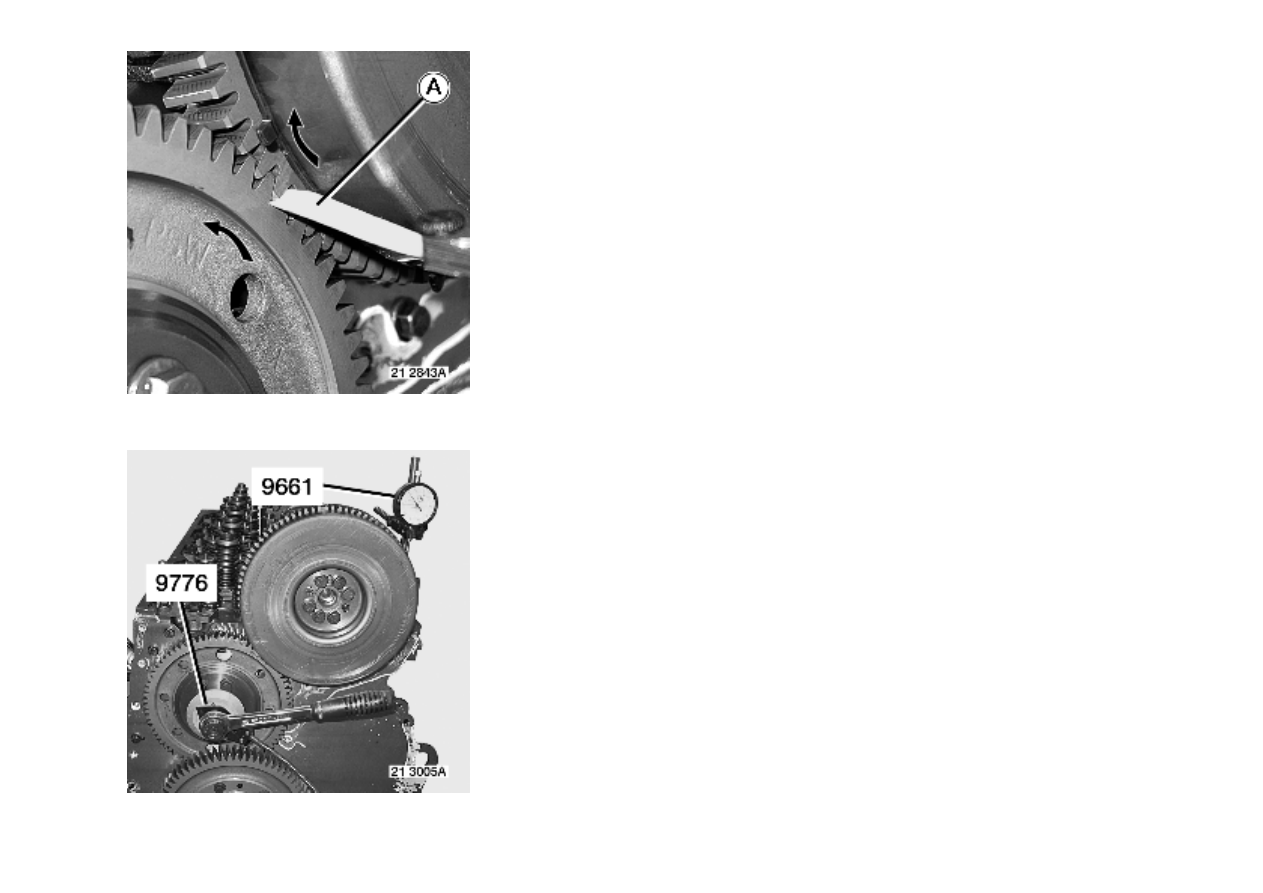

Slide a feeler gauge

 (A) with a thickness of  0.1 mm between the teeth contact faces of pinions  (13 - 16).

Preliminary tighten bolts

 (10) to a torque of  10 Nm.

Check the backlash .

Use tool 9661.
