4 / 7

Depending on the assembly.

Remove bolts

 (4) M10 - (5) M14 by loosening them in the reverse sequence to tightening.

See pages

, .

Remove flywheel

 (6).

Depending on the assembly.
Assembly type A

Remove pinion

 (7).

Assembly type B

Remove bolt.

Remove pinion

 (7).

Remove gasket

 (8).

Loosen bolts

 (9 - 10 - 11) proceeding in the reverse sequence to tightening.

See pages .

Remove vibration damper

 (12) and camshaft pinion  (13).

Remove washer

 (14).

Remove pinions

 (15 - 16).

Remove half-rings

 (17 - 18).

Remove hub

 (19).

5 / 7

Remove bolts

 (20).

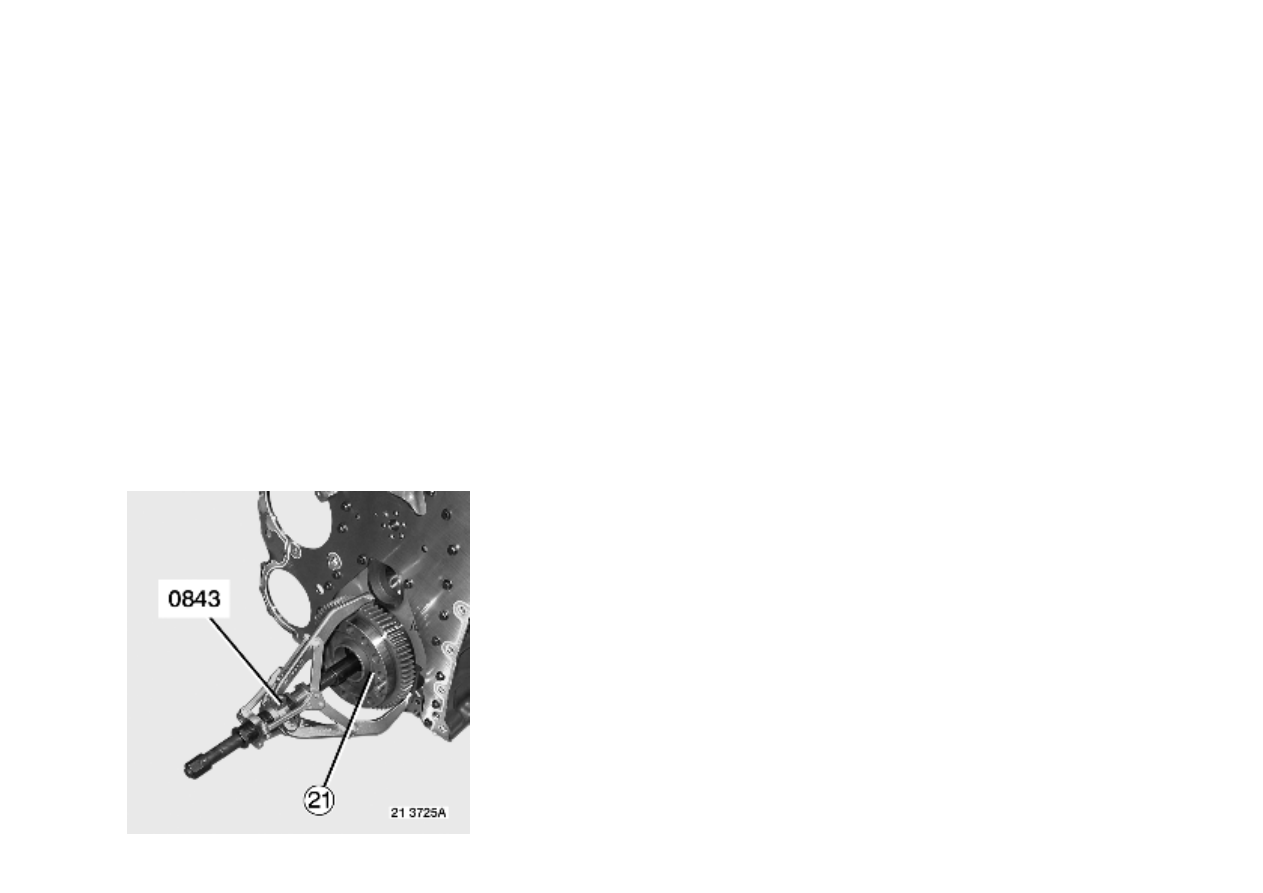

Remove pinion

 (21).

Use tool 0843.

Remove gasket

 (22).

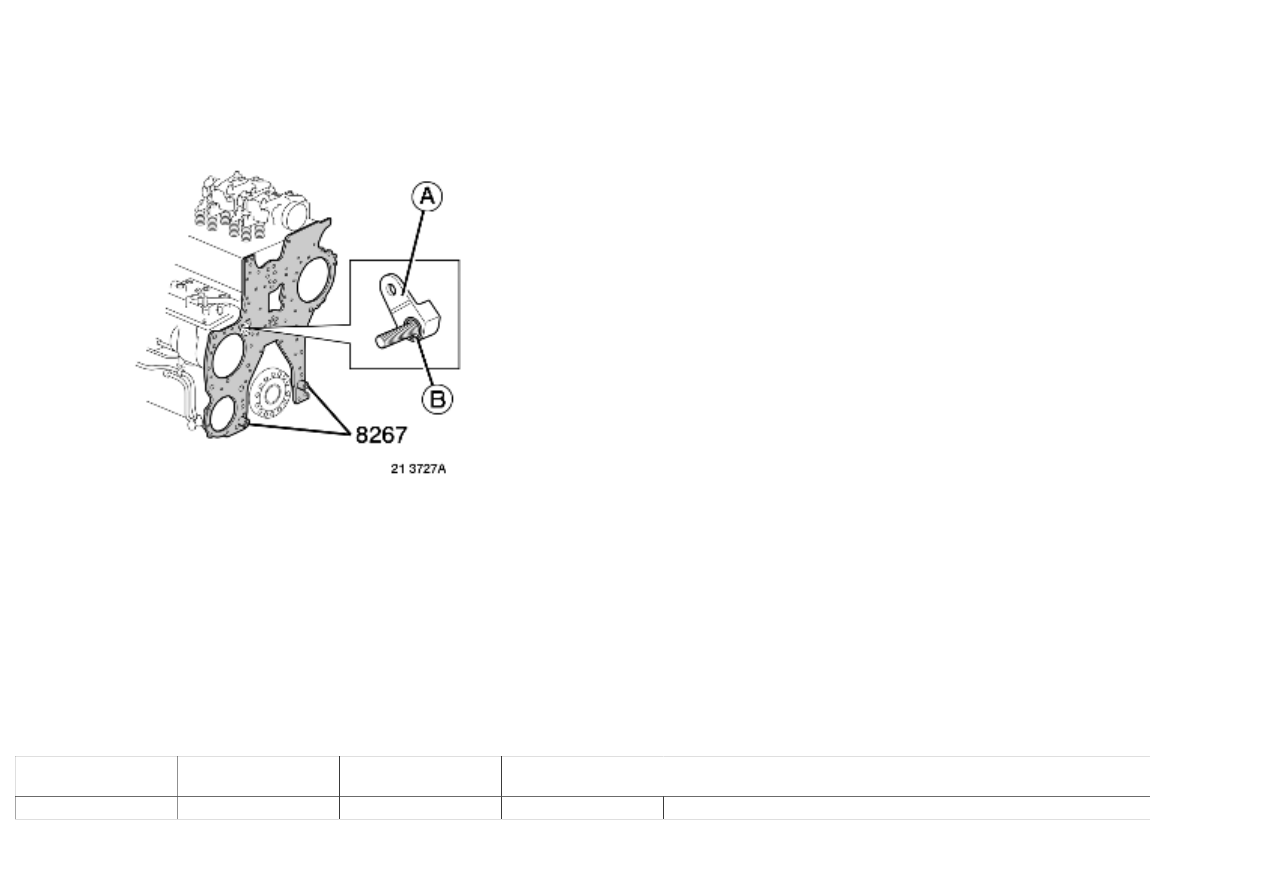

Place locating tools 8267 in position and tighten them to

 60 Nm.

Remove stud holder unit

 (A).

Remove gasket

 (B).

Depending on the assembly.

Remove bolts

 (23) by loosening them in the reverse sequence to tightening.

See pages

, .

Remove timing plate

 (24).

Tools
Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

5000260843

PULLER

2

1

6 / 7

7409998267

GUIDE

2

1

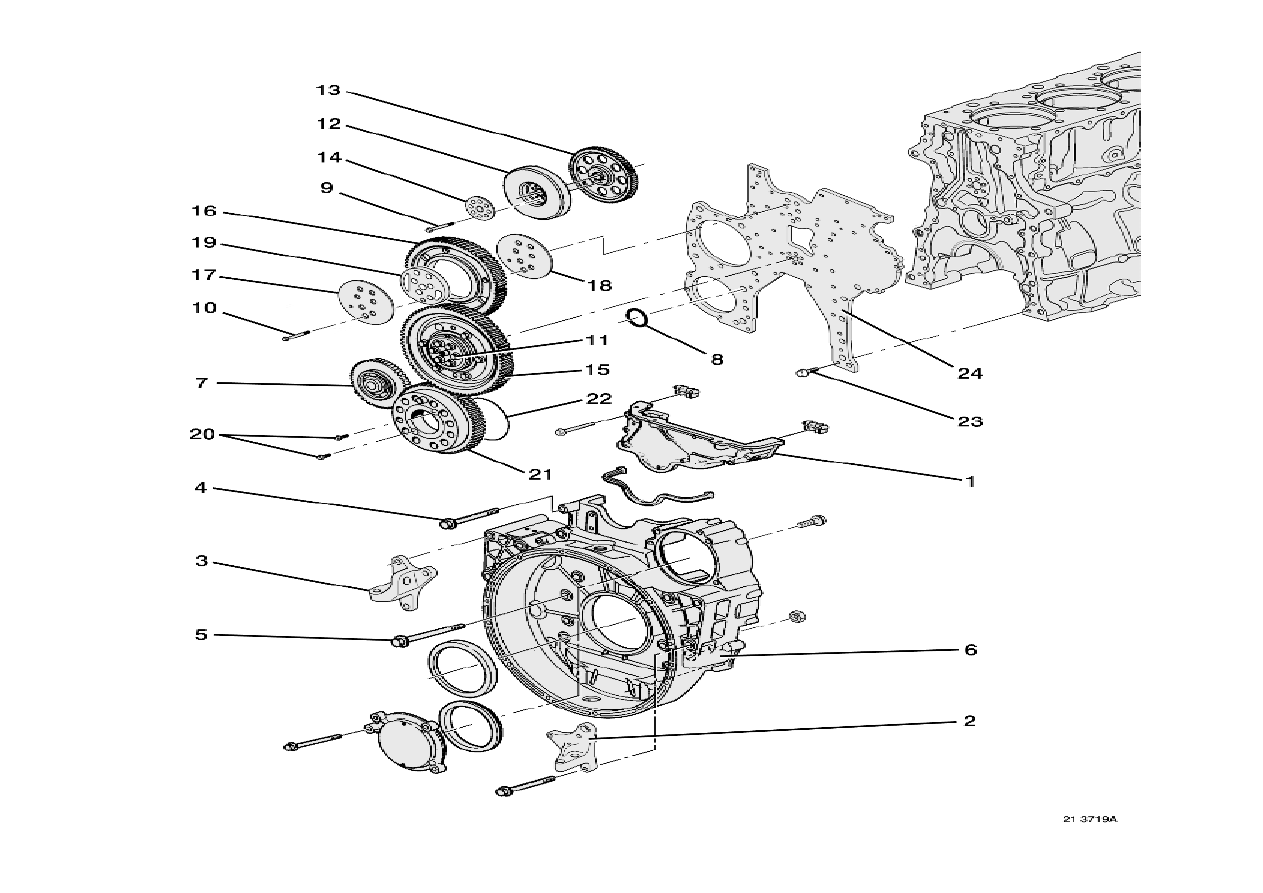

Timing assembly, exploded view

7 / 7
