Renault Magnum engine. Manual - part 121

1 / 1

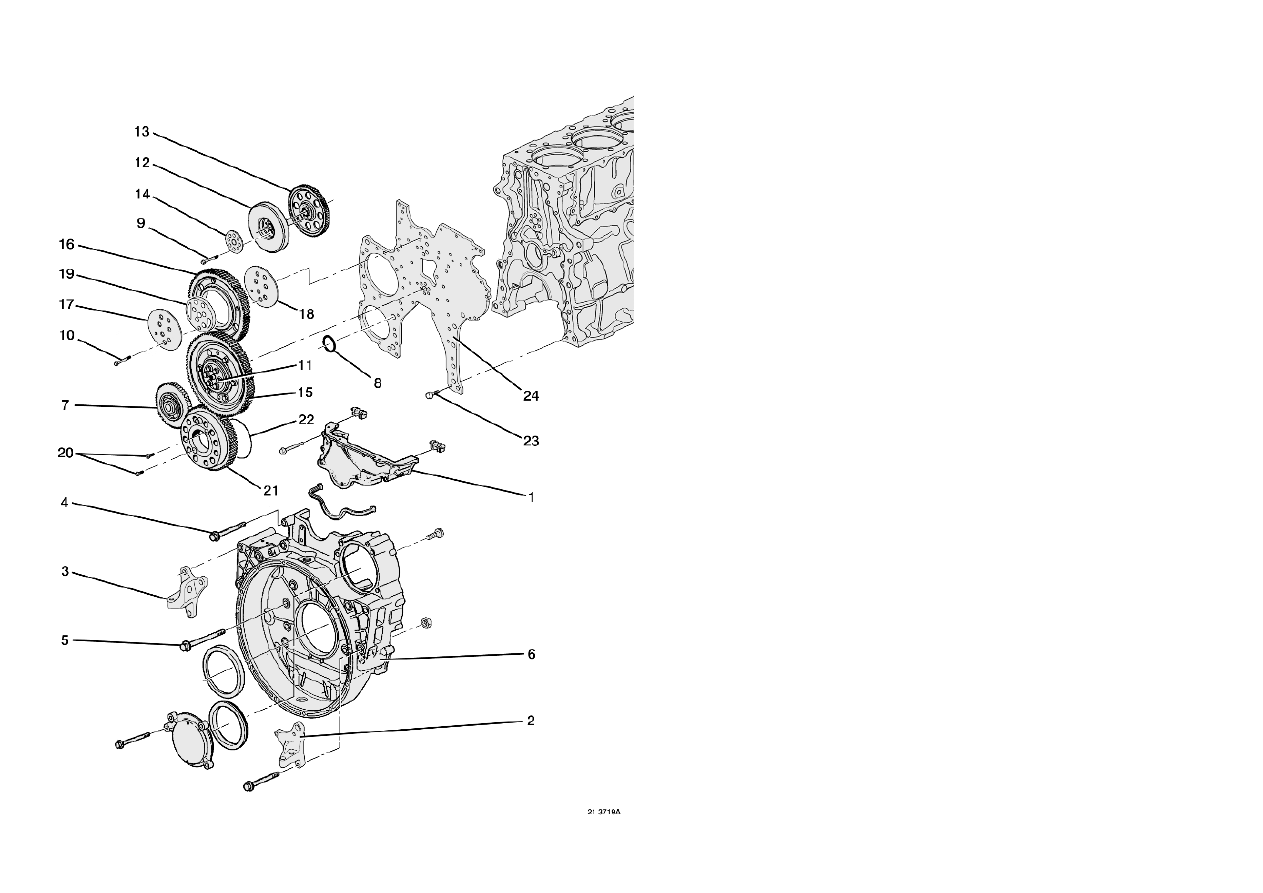

Timing assembly, exploded view

1 / 7

Timing assembly, removal

The item numbers indicated in the text refer to the drawing on page .

Remove starter motor.

See pages .

Remove compressor.

See pages .

Remove steering pump.

See pages .

Remove flywheel.

See pages .

Remove the crankshaft rear seal.

See pages .

Remove the oil sump.

See pages .

Remove upper timing casing

 (1).

See pages .

Remove brackets

 (2 - 3).

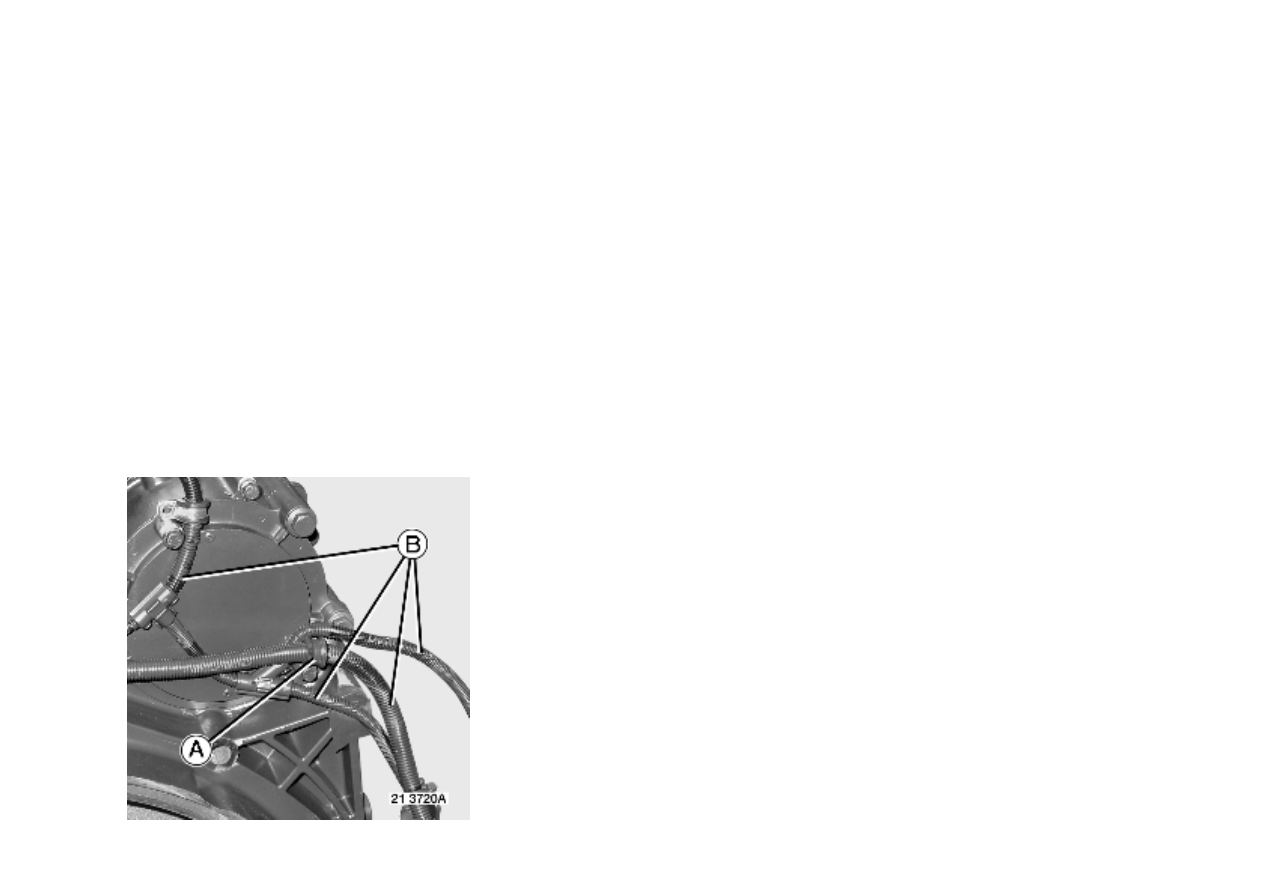

Remove clamp

 (A).

2 / 7

Disengage wiring harnesses

 (B).

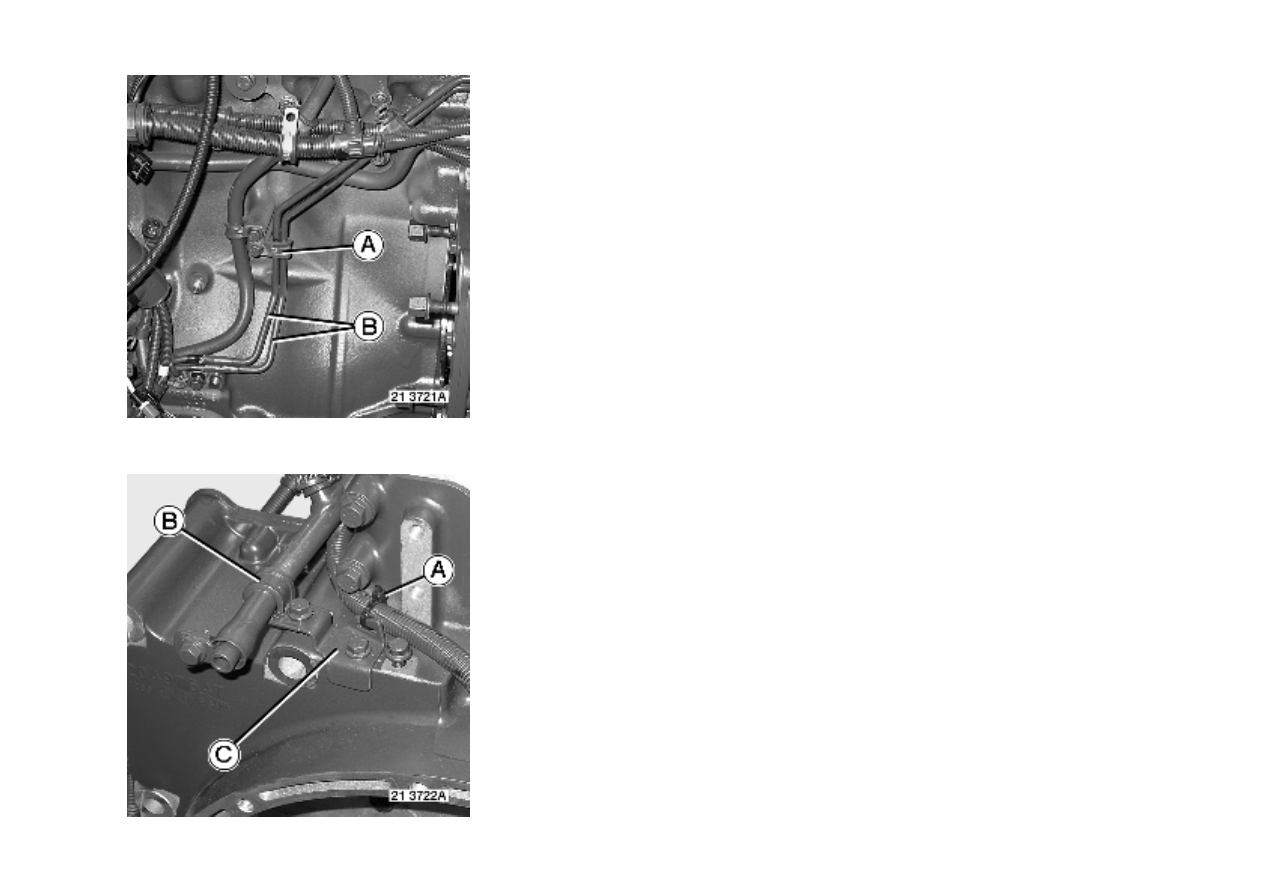

Remove clamp

 (A).

Remove pipes

 (B).

Cut cable tie

 (A).

3 / 7

Remove flange

 (B).

Remove bracket

 (C).

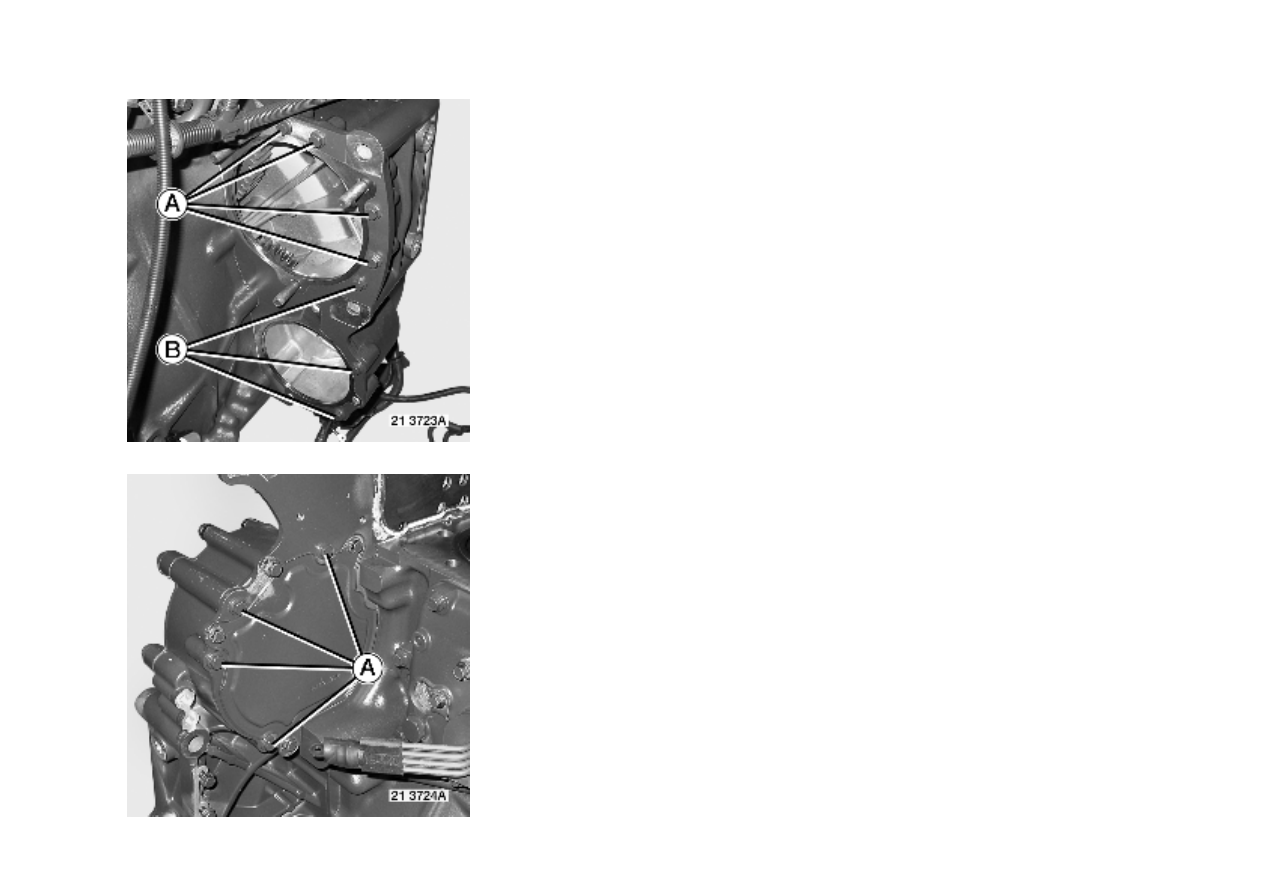

Remove bolts

 (A - B) M8.

Remove bolts

 (A) M8.
