Renault Magnum engine. Manual - part 124

5 / 24

For values, see "Technical data" chapter.

See pages .

If the backlash is correct, tighten bolts

 (10) to torque (see page(s) ).

Use tool 9776.

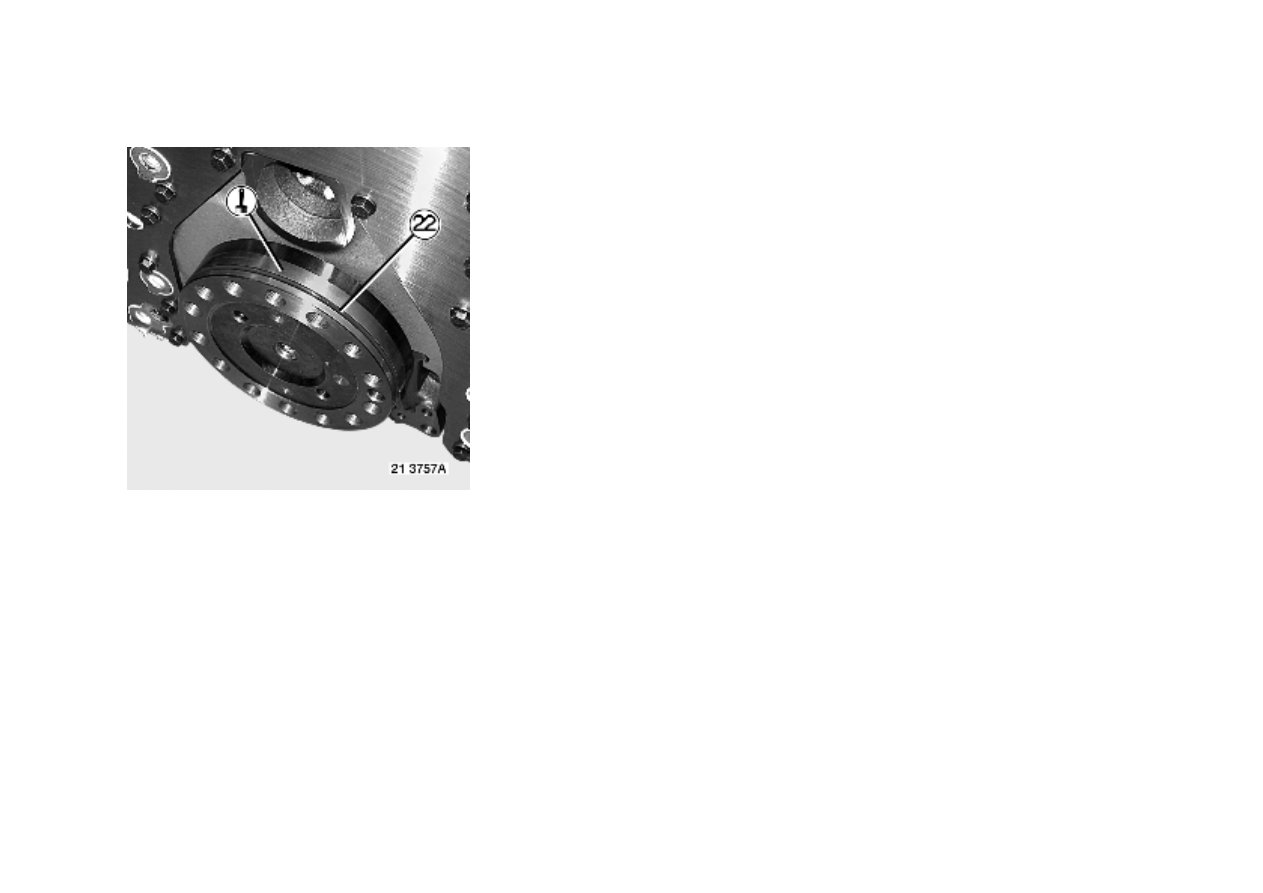

Lightly oil a new O-ring

 (22) and install.

Fit pinion

 (21).

Tighten bolts

 (20) to torque.

See pages .

6 / 24

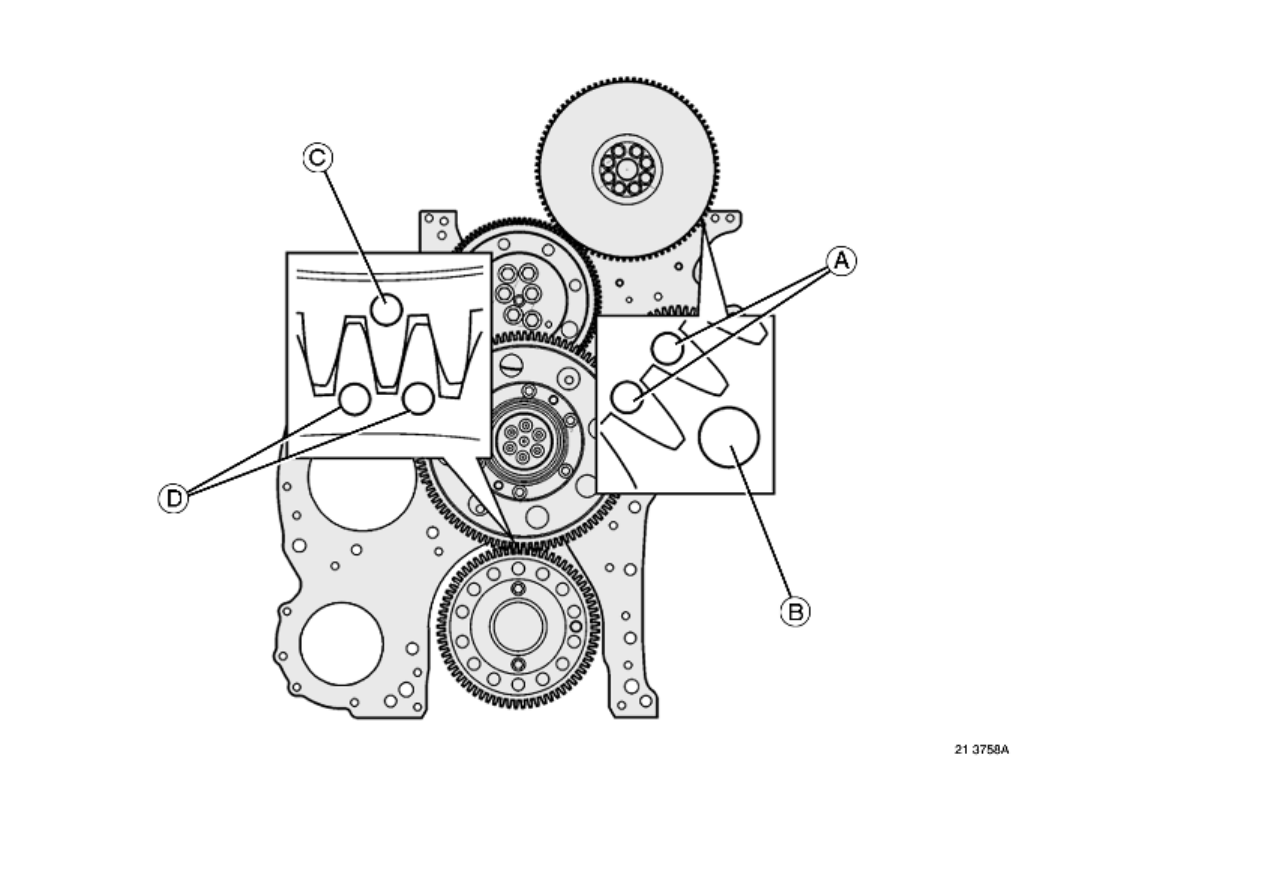

Fit pinion

 (15) ensuring the position of marks (A - B) / (C - D).

Tighten bolts

 (11) to torque following the tightening sequence.

See pages .

7 / 24

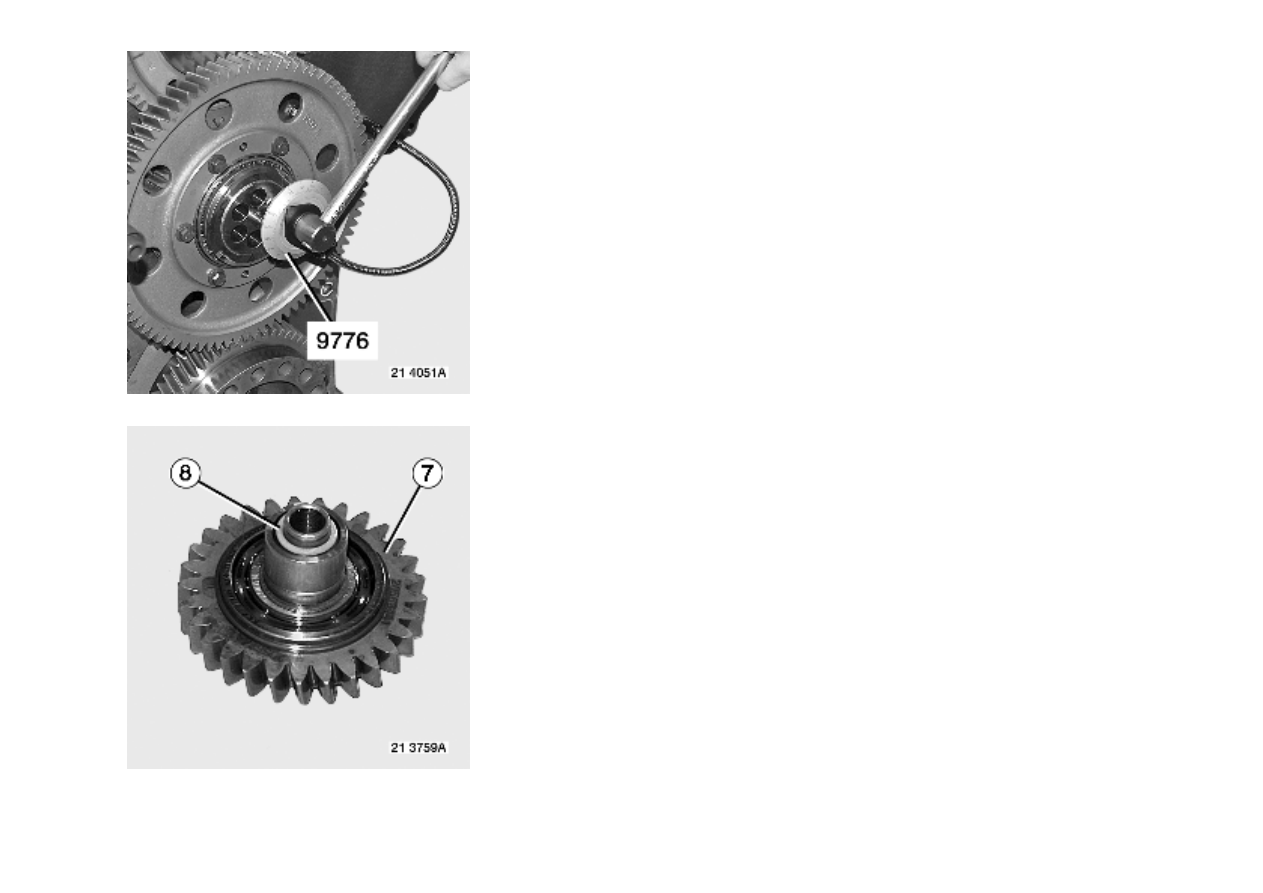

Use tool 9776.

Replace O-ring

 (8) with a new O-ring.

Depending on the assembly.
Assembly type A

8 / 24

Fit pinion

 (7).

Assembly type B

Fit pinion

 (7).

Fit bolt.

Tighten to torque.

See pages .

Check the timing.

See pages .

Inspect the backlash  of pinions

 (7 / 21) - (15 / 21) - (16 / 15).

For values, see "Technical data" chapter.

See pages .

In the event of non-conforming play, adjust timing plate

 (24).

See pages .

Clean the flywheel casing

 (6).

Clean the joint faces.

Place the engine in a vertical position.

Depending on the assembly.

Apply a bead of silicone.

Apply "

ADHESIF SILICONE 7091

".

See pages

, .

Fit flywheel

 (6).

Depending on the assembly.

Tighten bolts

 (4) M10 - (5) M14 to torque, following the tightening sequence.

See pages

, .
