Renault Magnum engine. Manual - part 94

3 / 7

Remove bolts

 (2).

Remove elastic blades

 (1).

Remove bolts

 (14 › 19).

4 / 7

Loosen bolts

 (8 › 13 - 20) progressively so as to not distort the rocker shaft.

Remove bolts

 (8 › 13 - 20).

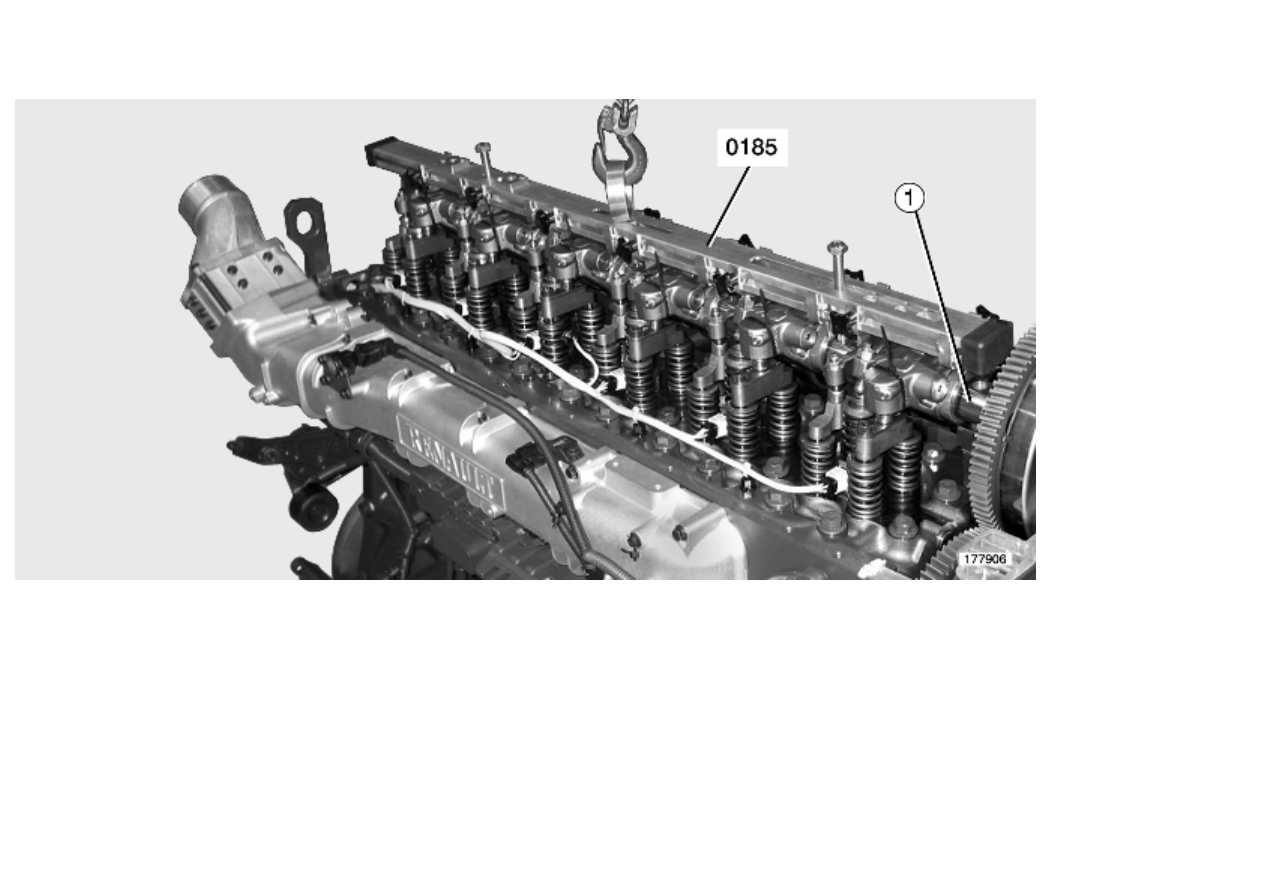

Mount tool 0185.

Remove the rocker assembly

 (1).

Use lifting tackle.
Engine equipped with  "Optibrake"

5 / 7

Mount tool 0185.

For an engine equipped with

 "Optibrake", immobilize the piston  (1) of each exhaust rocker arm  (2) with a plastic clamp  (3).

Blank off the openings  in the cylinder head  to prevent the ingress of foreign matter.

Remove the rocker assembly

 (4).

Use lifting tackle.
Engine equipped with  "Optibrake +"

6 / 7

Mount tool 0185.

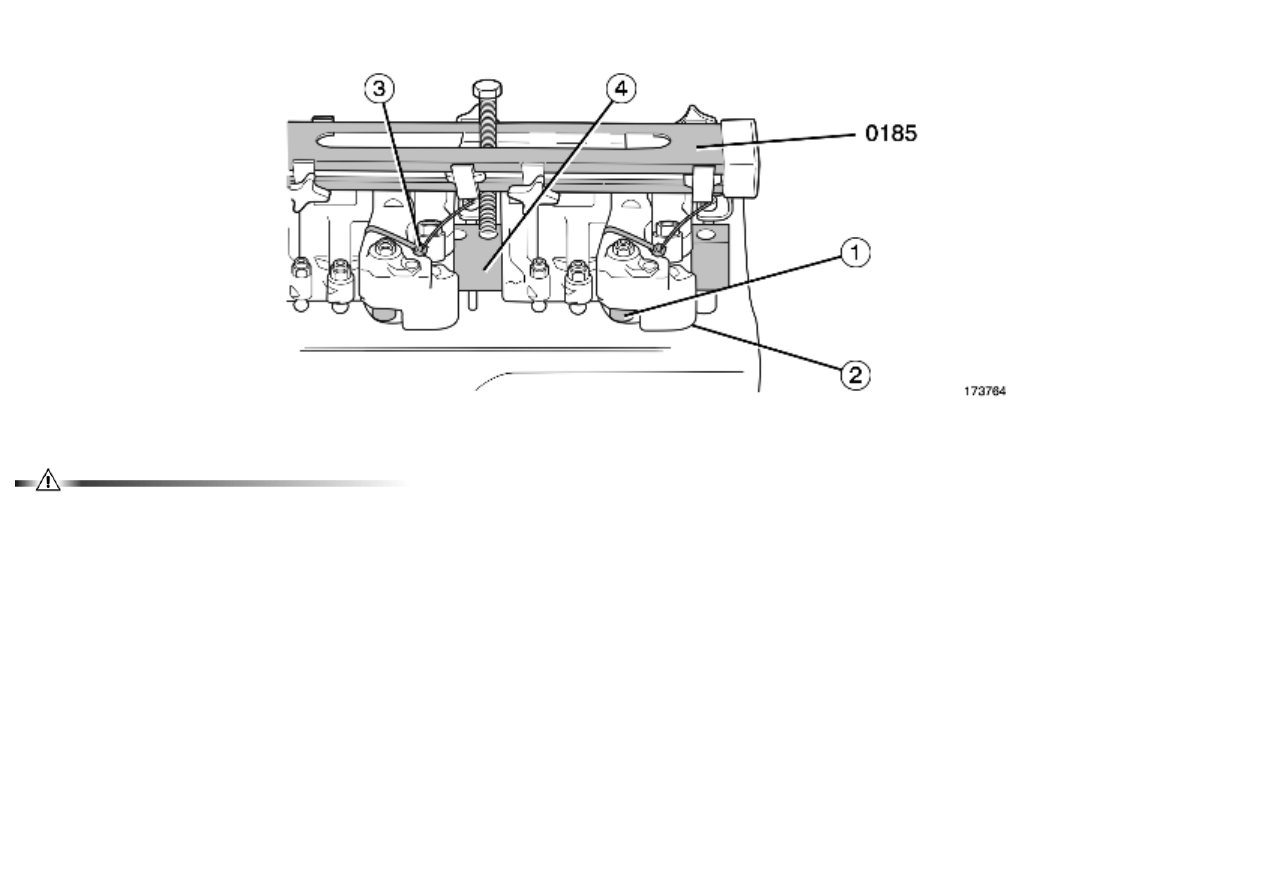

For an engine equipped with

 "Optibrake +", immobilize the piston  (1) of each exhaust rocker arm  (2) with a plastic clamp  (3).

Blank off the openings  in the cylinder head  to prevent the ingress of foreign matter.

Remove the rocker assembly

 (4).

Use lifting tackle.
