Renault Magnum engine. Manual - part 93

23 / 24

88800232

null

1

1

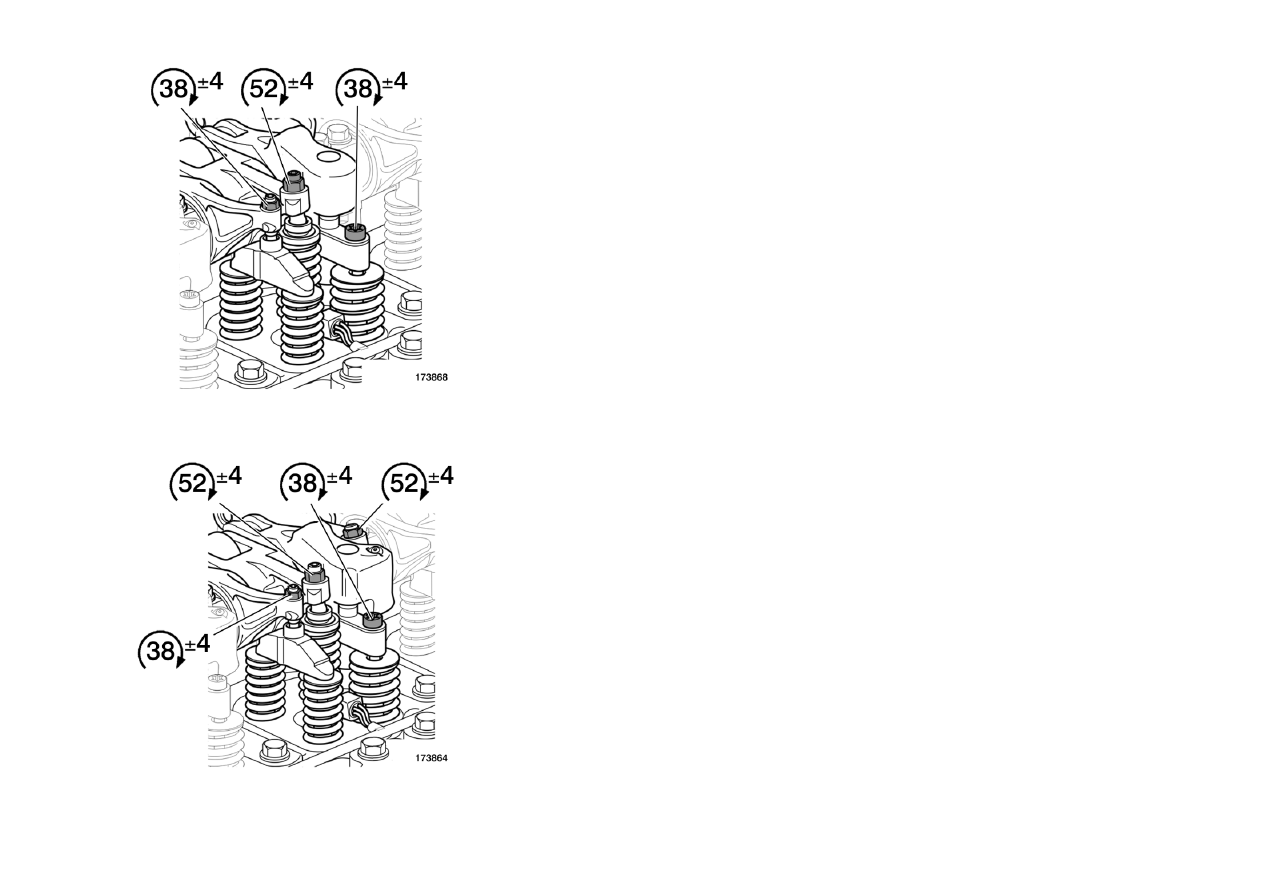

Rocker arms, tightening torques

Without  "Optibrake" / "Optibrake +"

24 / 24

With  "Optibrake"

With  "Optibrake +"

1 / 7

Rocker shaft, removal

Remove the cylinder head cover.

See pages .

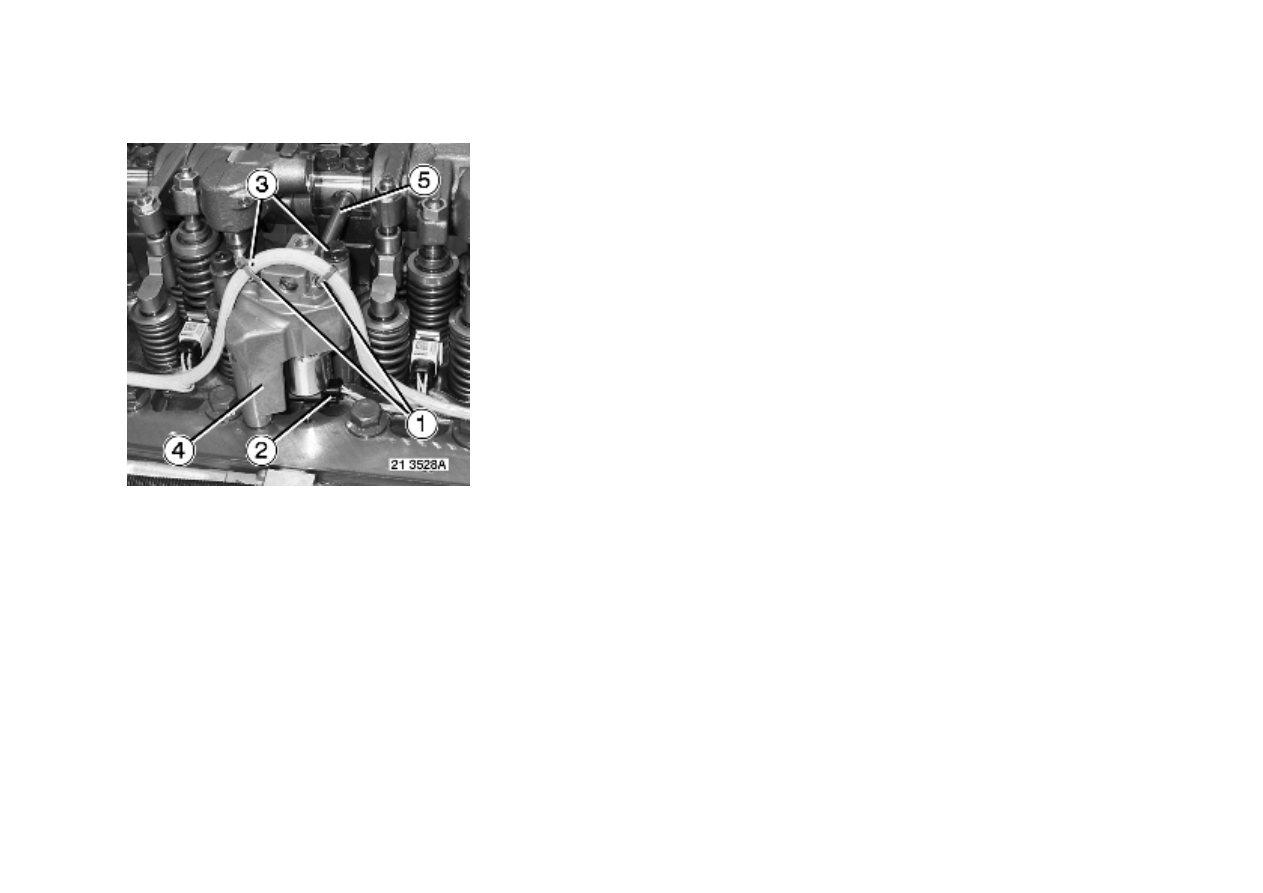

Remove brackets

 (1).

Depending on equipment

Unplug connector

 (2).

Remove bolts

 (3).

Remove control valve

 (4).

Remove tube

 (5).

2 / 7

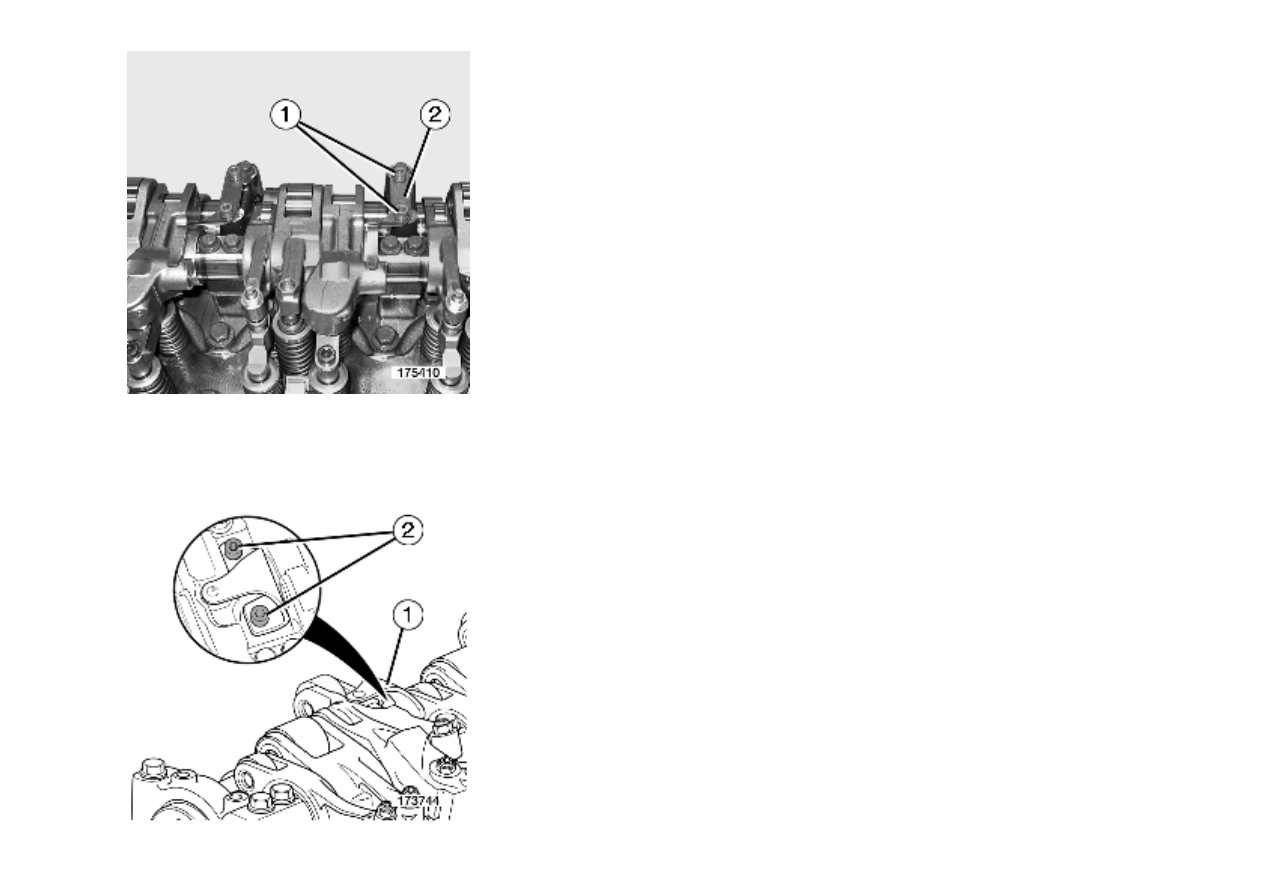

Engine equipped with  "Optibrake"

Remove bolts

 (1).

Remove elastic blades

 (2).

Engine equipped with  "Optibrake +"
