Renault Magnum engine. Manual - part 92

19 / 24

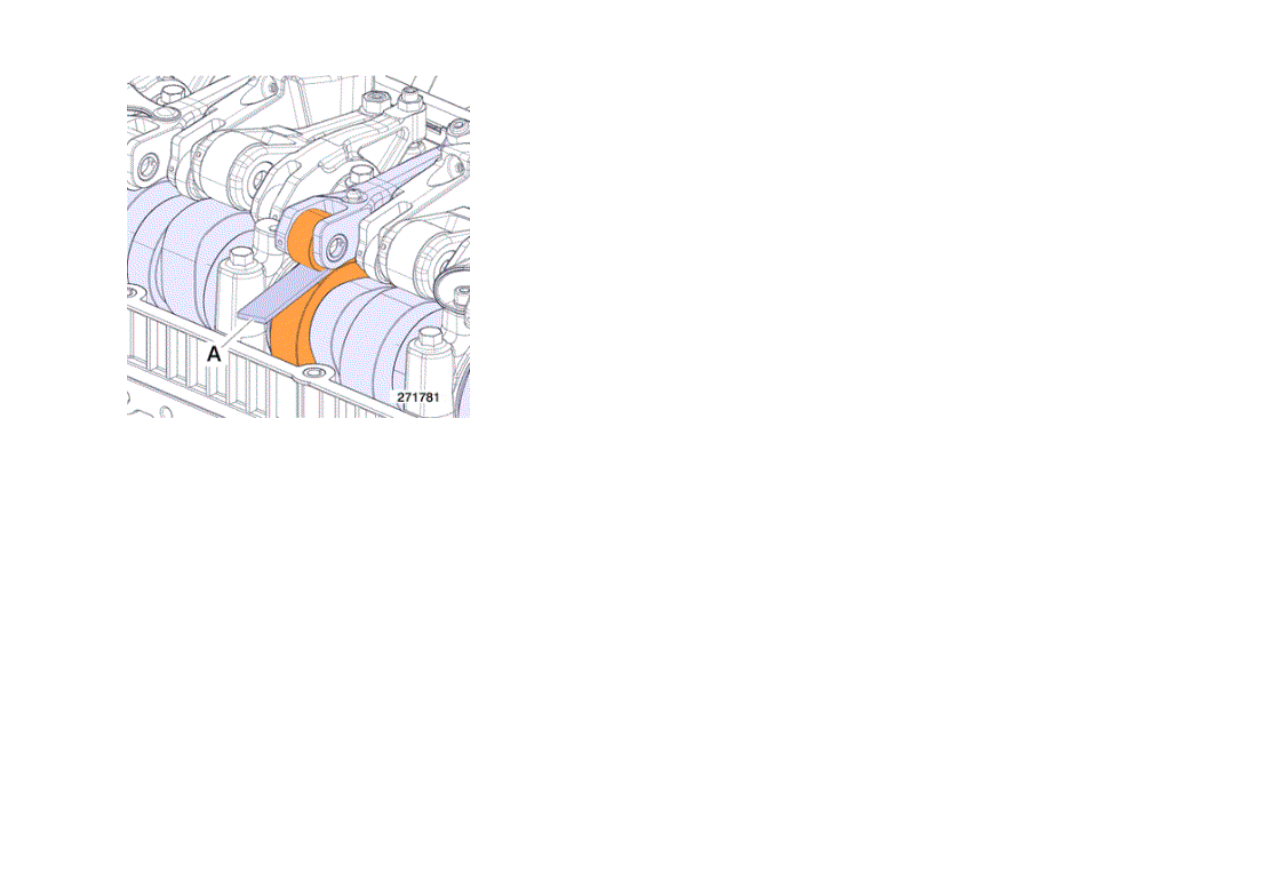

The feeler gauge in place eliminates play in the exhaust valve.

Check the play in the brake rocker arm.

Use the

2.85 mm feeler gauge from tool A.

A = 0232

The checking feeler gauge should move without resistance.

20 / 24

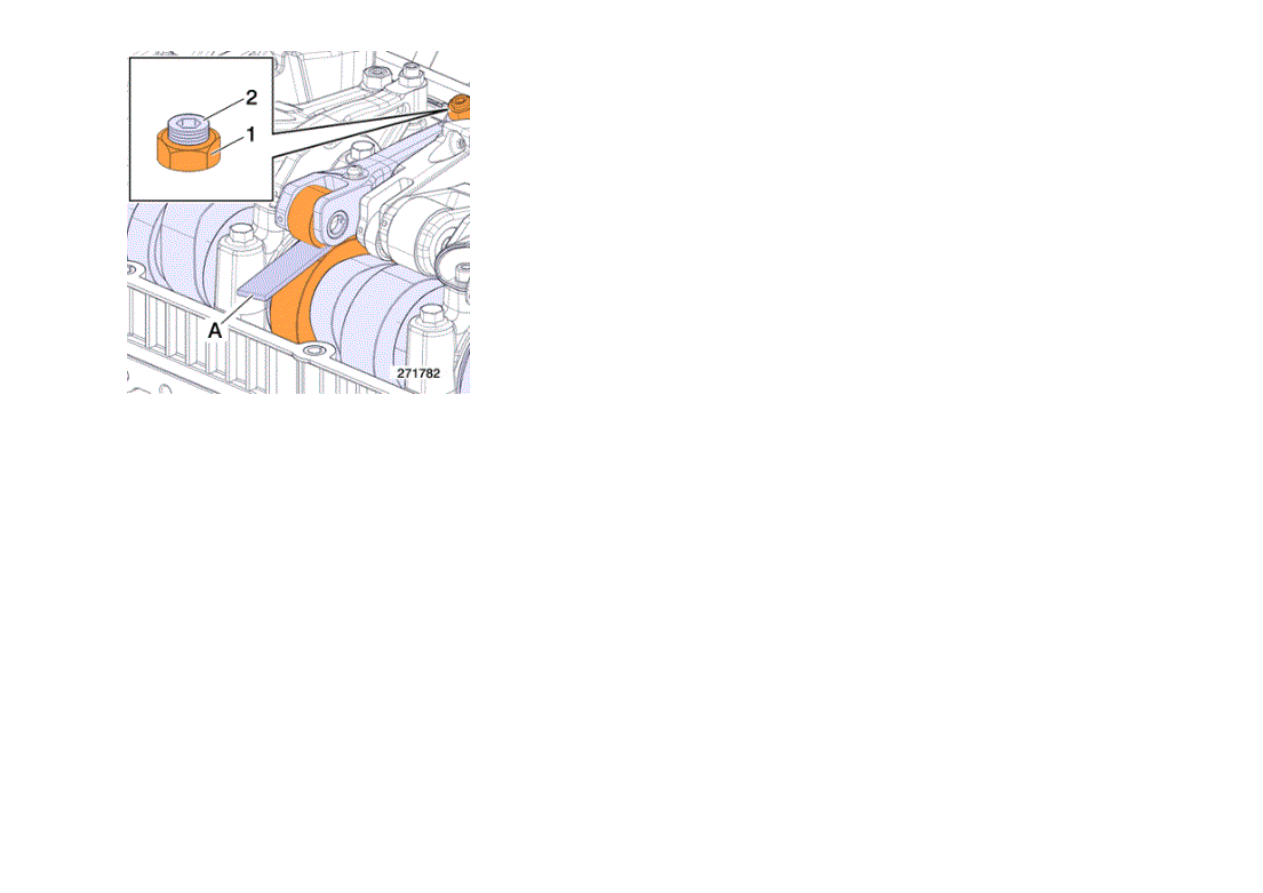

In the event of incorrect clearances.

Loosen locknut

 (1).

Loosen bolt

 (2).

Fit the

3.20 mm feeler gauge from tool A.

A = 0232

Tighten bolt

(2) until the exhaust valve just starts to open.

Unscrew bolt

(2) until feeler gauge A can be withdrawn with slight resistance.

Tighten the locknut

 (1) to torque while holding the adjuster (2).

See pages .

21 / 24

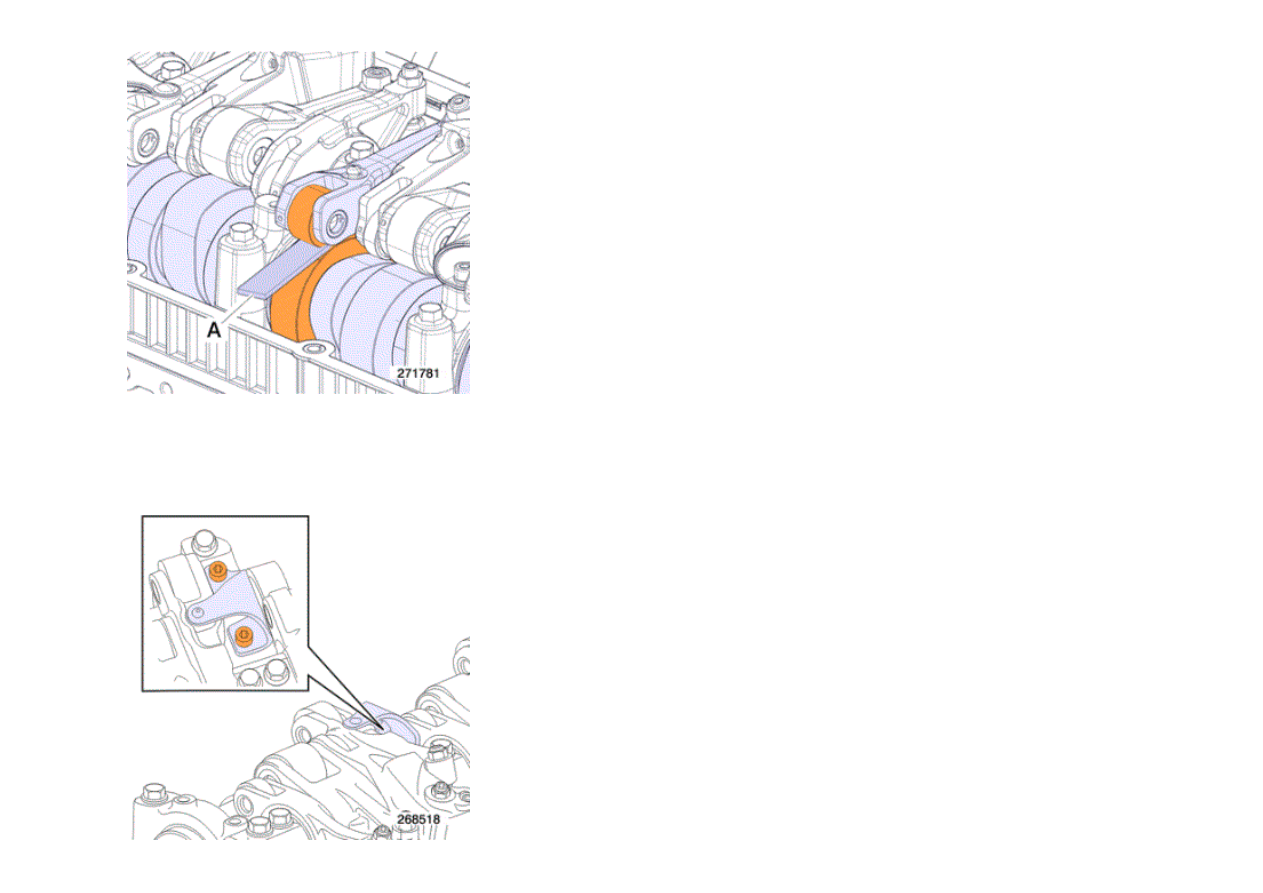

Check the play in the brake rocker arm.

Use the

2.85 mm feeler gauge from tool A.

A = 0232

The checking feeler gauge should move without resistance.

22 / 24

Tighten the bolts to torque.

See pages .

Make a mark on the rocker arm when adjustment is finished.

Perform the same operation on all the other cylinders.

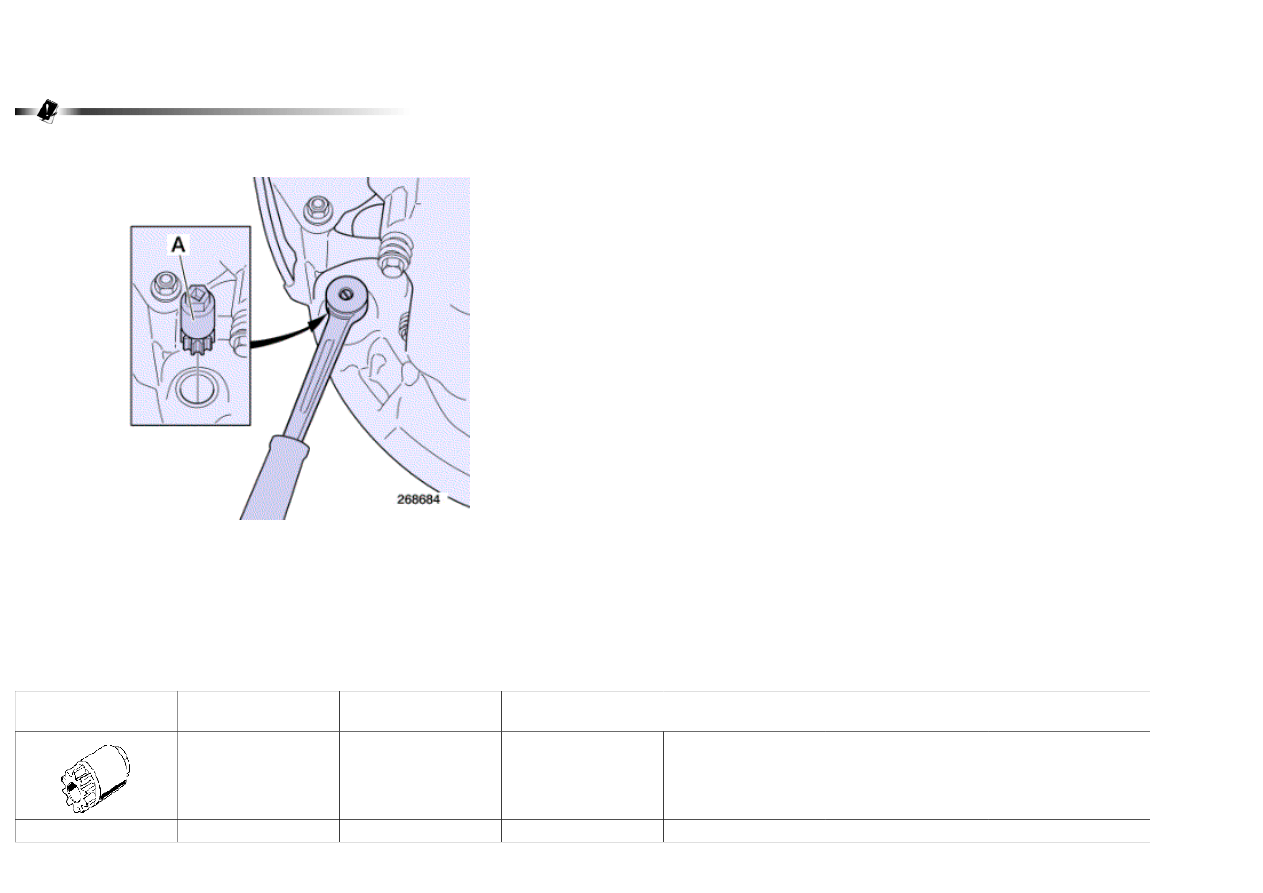

Remove tool

 A.

A = 1380

Fit blanking plug.

Tools
Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

5000261380

CONTROL

1

1

7488840162

WRENCH

2

1
