Renault Magnum engine. Manual - part 91

15 / 24

In the event of incorrect clearances.

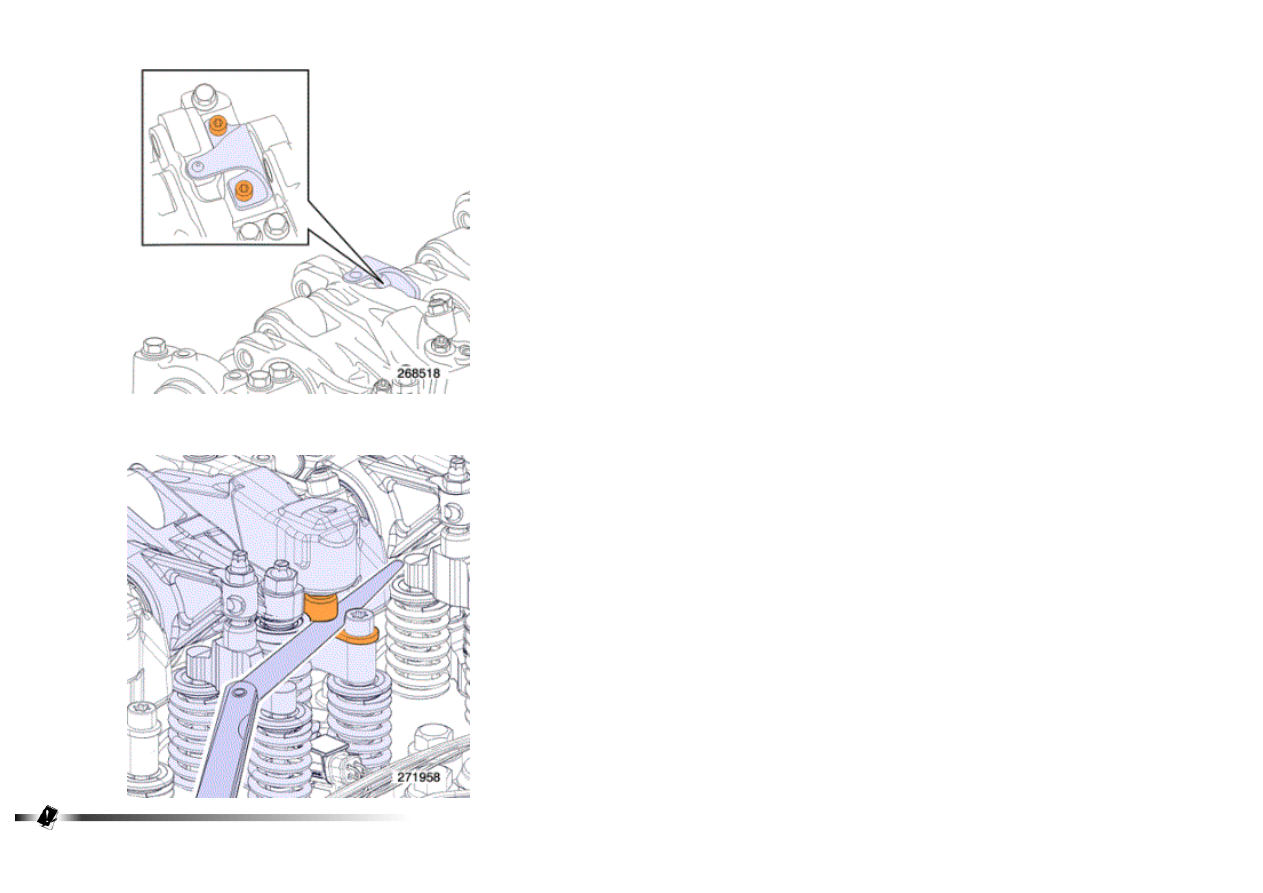

Remove bolt.

Remove adjusting shim .

Hold the caliper in place when unbolting.

16 / 24

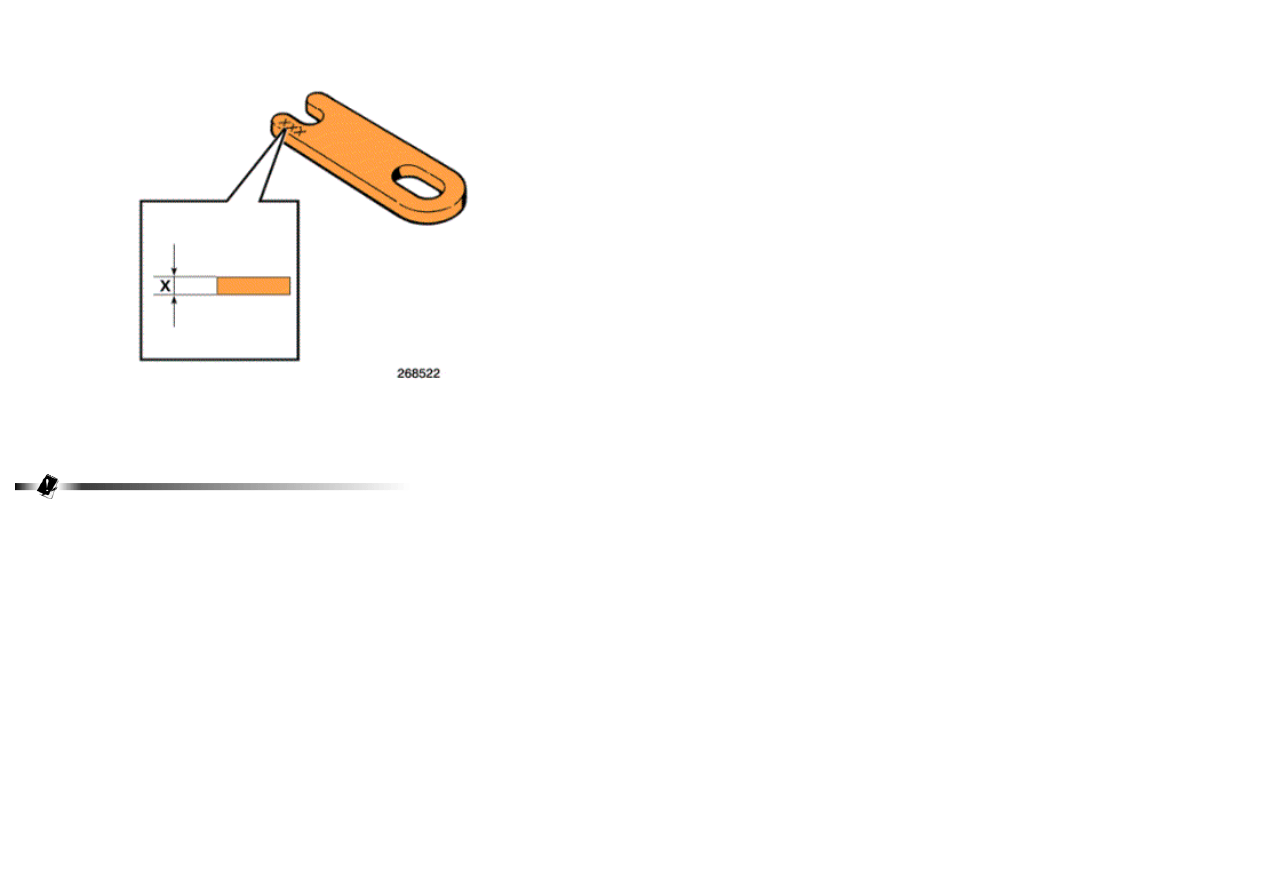

Note down the thickness

 X engraved on adjusting shim.

Determine the thickness of the new adjustment shim, in order to obtain the recommended clearance.

See pages .

You can superimpose a maximum of 2 adjusting shims, provided that they have the same thickness. Adjusting shims  are available with thicknesses of

0.05 by0.05 mm.

17 / 24

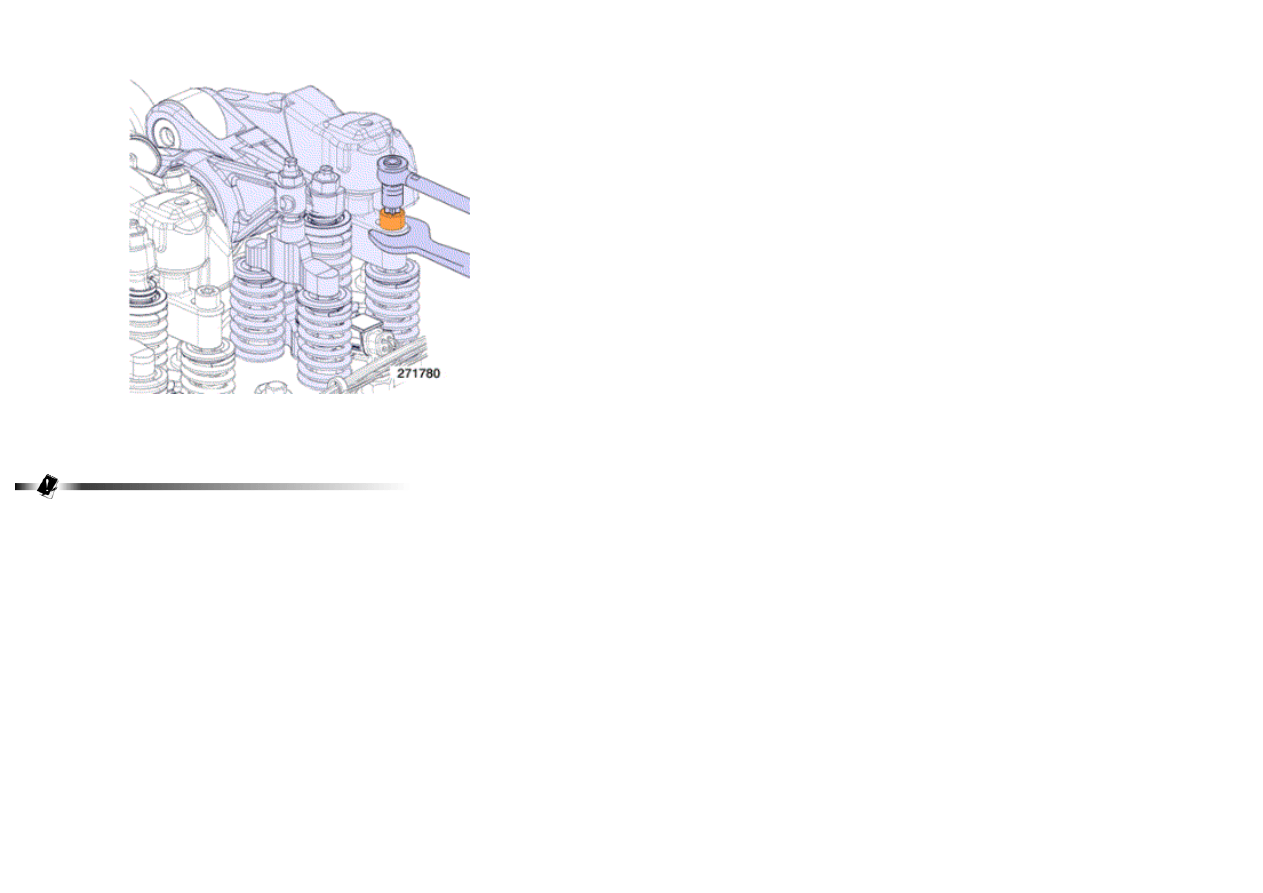

Fit shim.

Fit bolt.

Tighten to torque.

See pages .

Hold the caliper in place when tightening.

Again check the clearance between the valve yoke and the arm piston.

For adjusting the brake rocker arm, leave the feeler gauge in place.

18 / 24

Adjustment of brake rocker arm

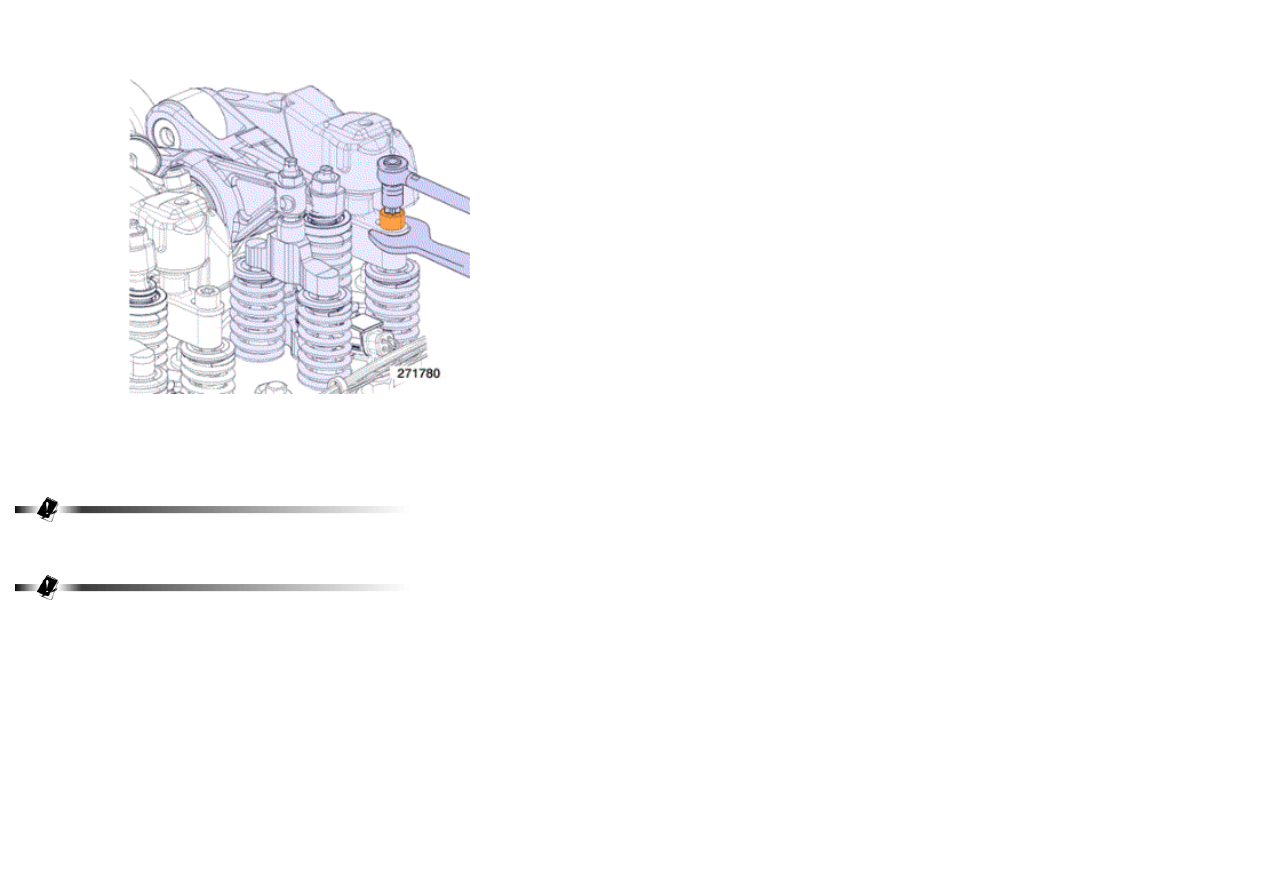

Loosen bolts.

For adjusting the brake rocker arm, leave the feeler gauge in place.
