Renault Magnum engine. Manual - part 89

7 / 24

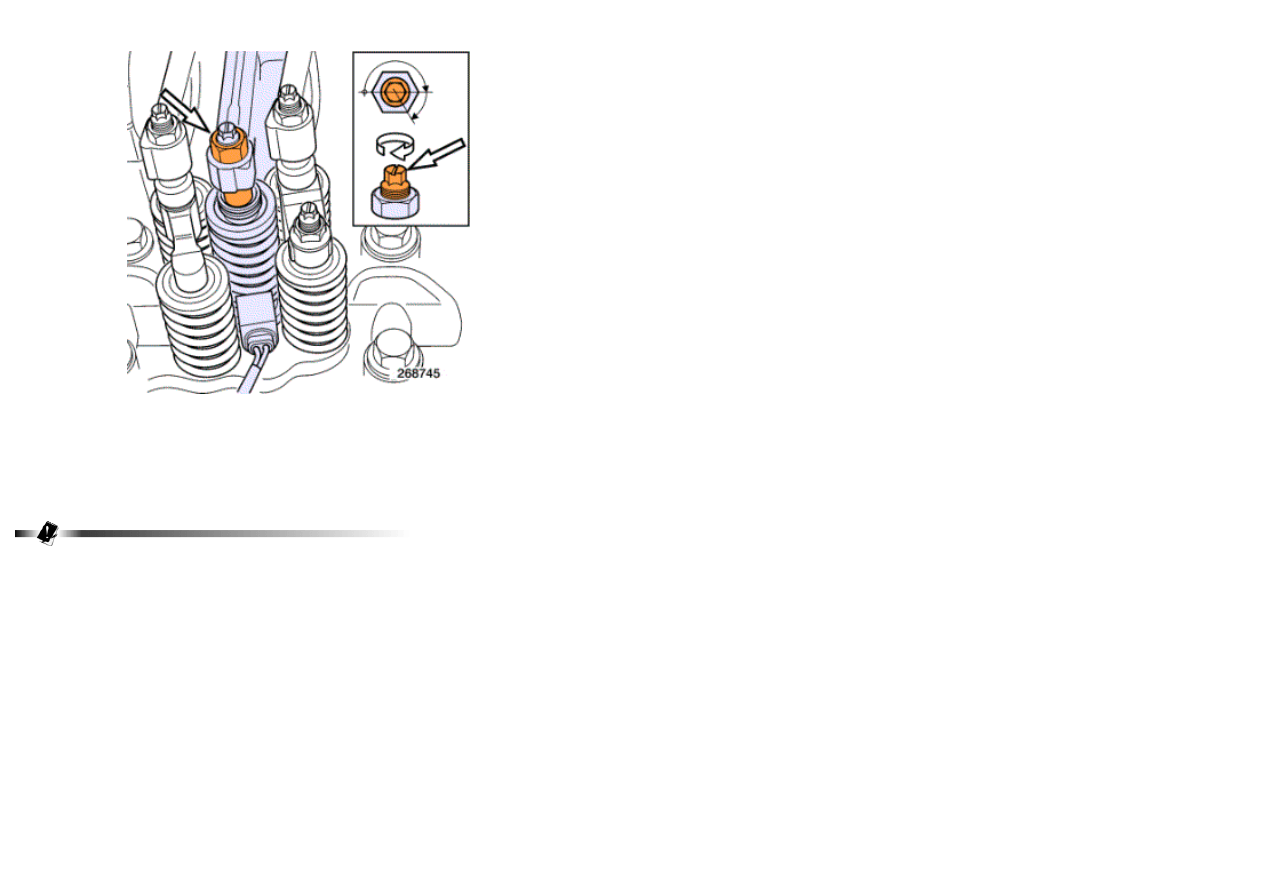

Loosen the locknut and the adjuster.

Screw up the adjuster  by hand until contact is made with the pump injector.

Tighten the adjuster through

 2/3 of a turn to obtain a unit pump injector preload.

Tighten the locknut to torque while holding the adjuster.

See pages .

Make a mark on the rocker arm when adjustment is finished.

Perform the same operation on all the other cylinders.

Exhaust valve adjustment

8 / 24

Without  "Optibrake" / "Optibrake +"

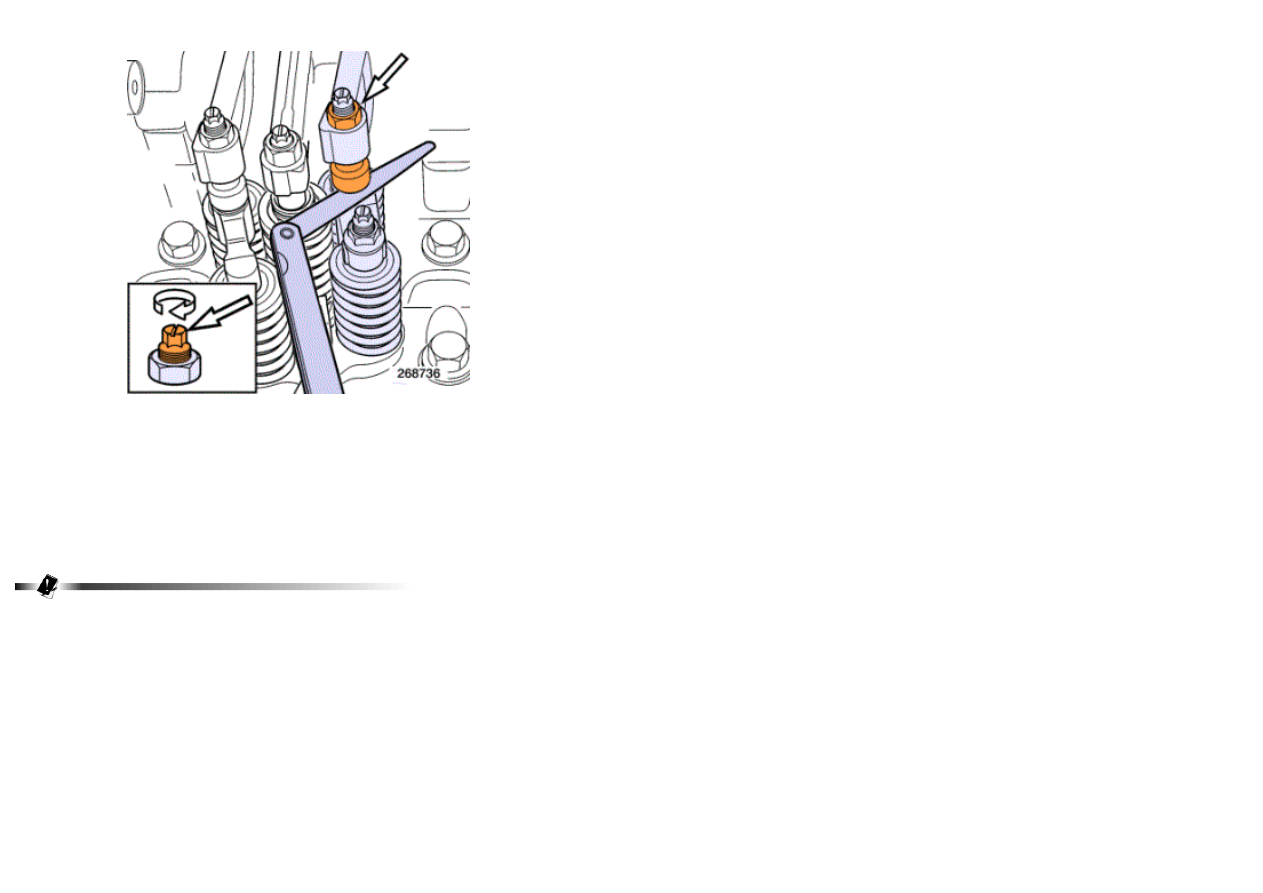

Measure the valve clearances using feeler gauges.

See pages .

Loosen the locknut and the adjuster.

Adjust the clearance between the rocker arm and the valve yoke by means of screw.

Tighten the locknut to torque while holding the adjuster.

See pages .

Make a mark on the rocker arm when adjustment is finished.

Perform the same operation on all the other cylinders.

9 / 24

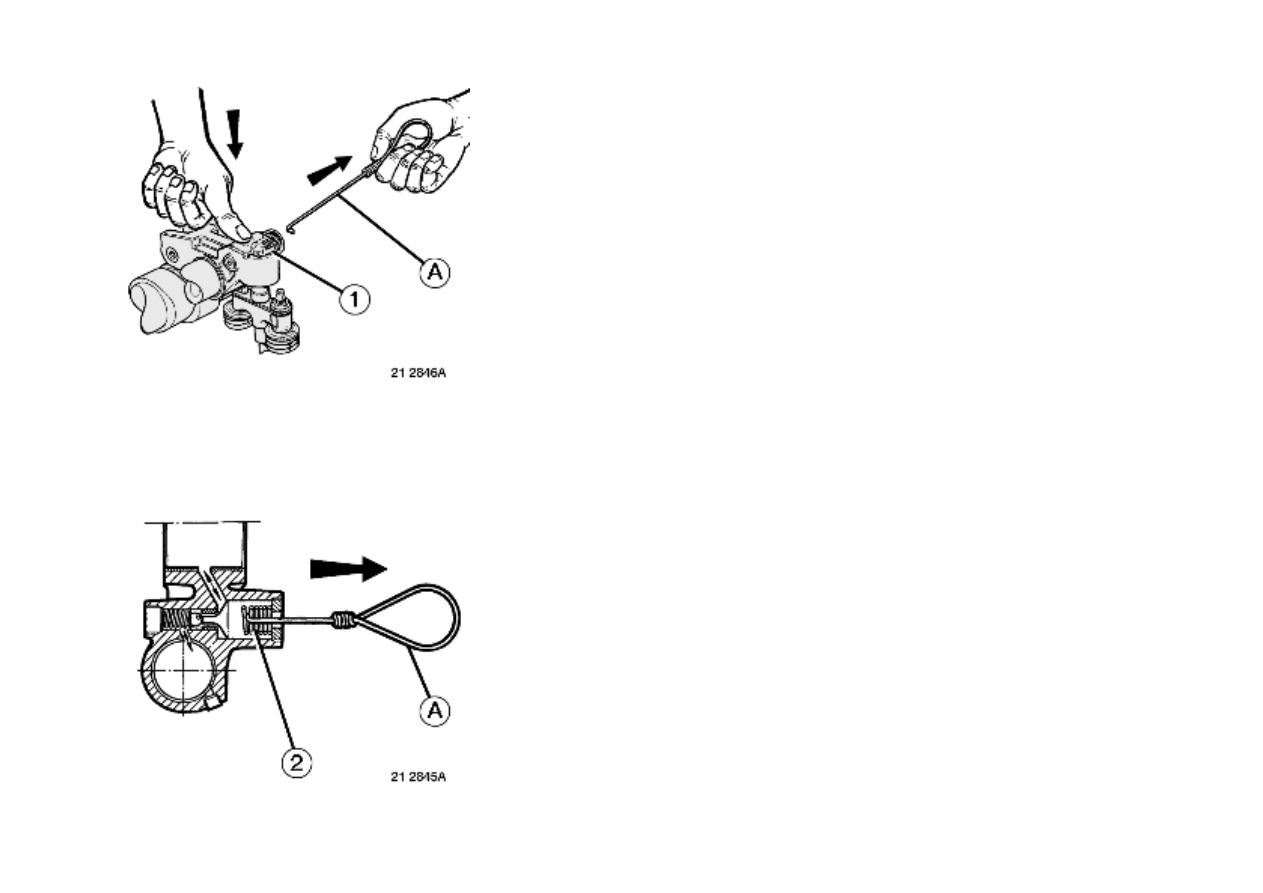

Engine equipped with  "Optibrake"

Before making the adjustment, press rocker arm

 (1).

Compress valve spring

 (2) to free the oil in the rocker arm.

Use a piece of rigid iron wire to make a hook

 (A).

10 / 24

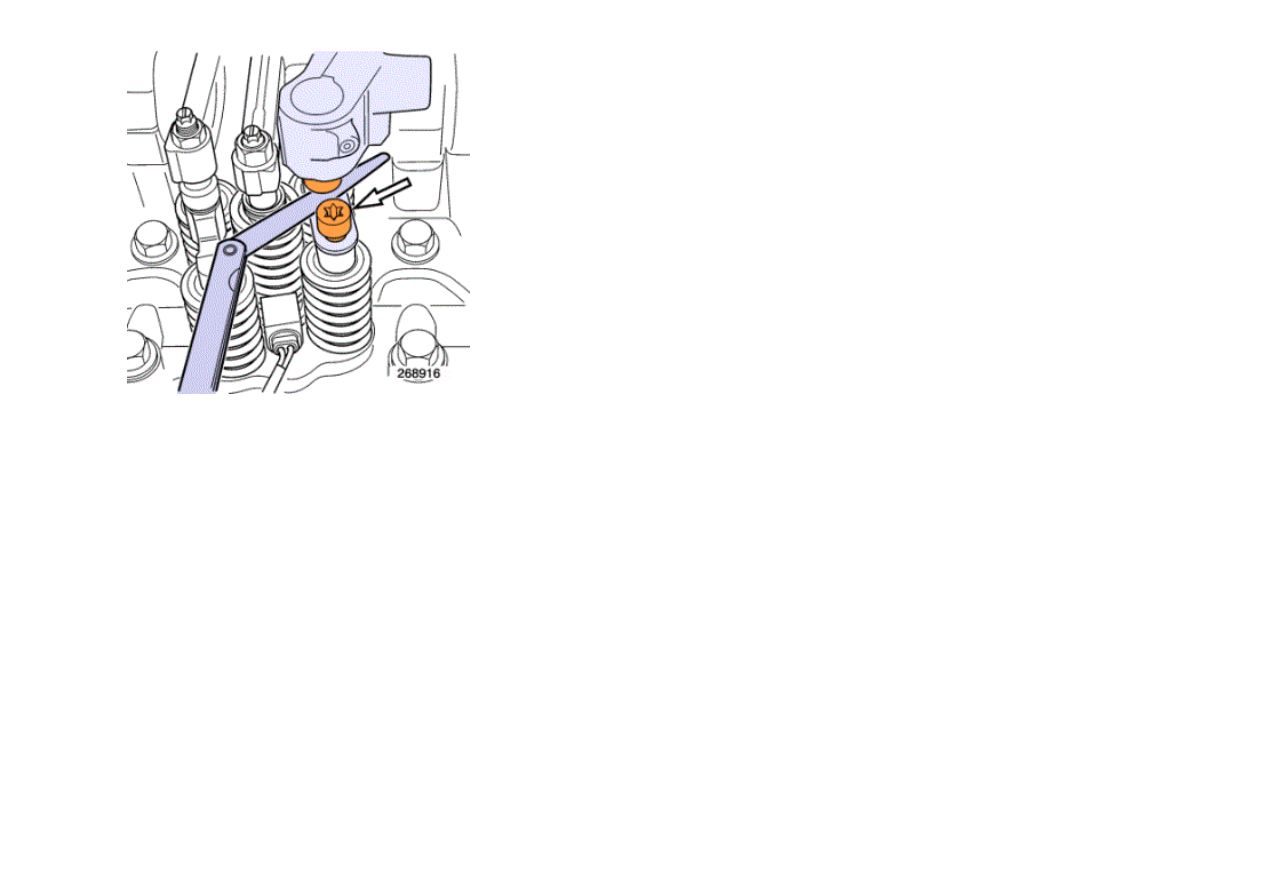

Check the clearance between the valve yoke and the exhaust rocker arm piston. Turn the piston to ensure that it is properly seated in its housing.

Use a feeler gauge corresponding to the recommended clearance.

See pages .

In the event of rocker arm play or sticking, make the check with a thicker or thinner feeler gauge in order to determine the thickness of the new adjusting

shim.
