Renault Magnum engine. Manual - part 87

1 / 2

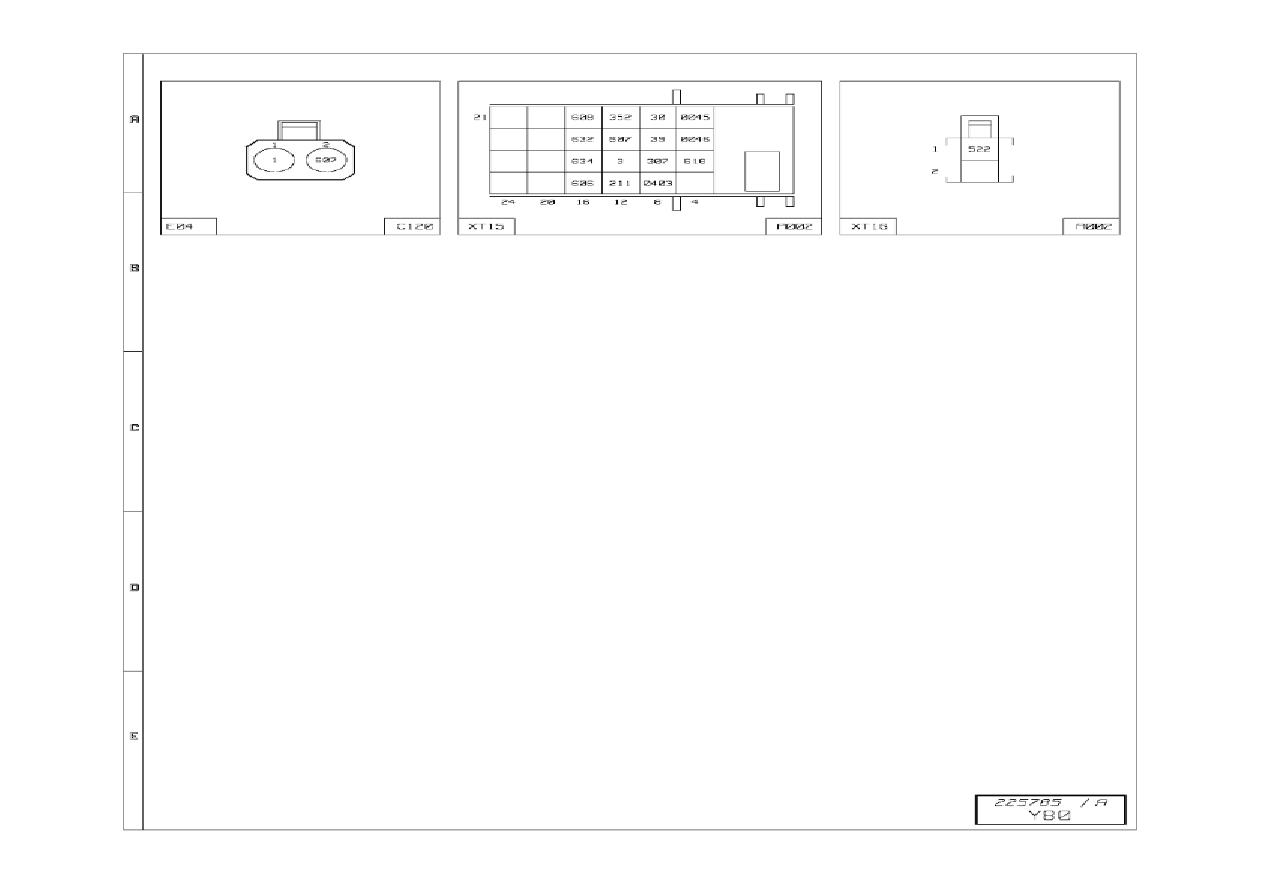

Trailer sockets wiring harness

Code

Function

Connectors

Colour

Number

of tracks

C120

Piloted axle oil level sensor

E04

GR

2

A002

Chassis-cab connection box

XT15

GR

24

A002

Chassis-cab connection box

XT16

SB

2

Trailer sockets wiring harness

2 / 2

1 / 24

Rocker arms, adjustment

Remove the blanking plug.

Position the marks on the camshaft which indicate the number of the cylinder to adjust between the marks on the camshaft front bearing cap.

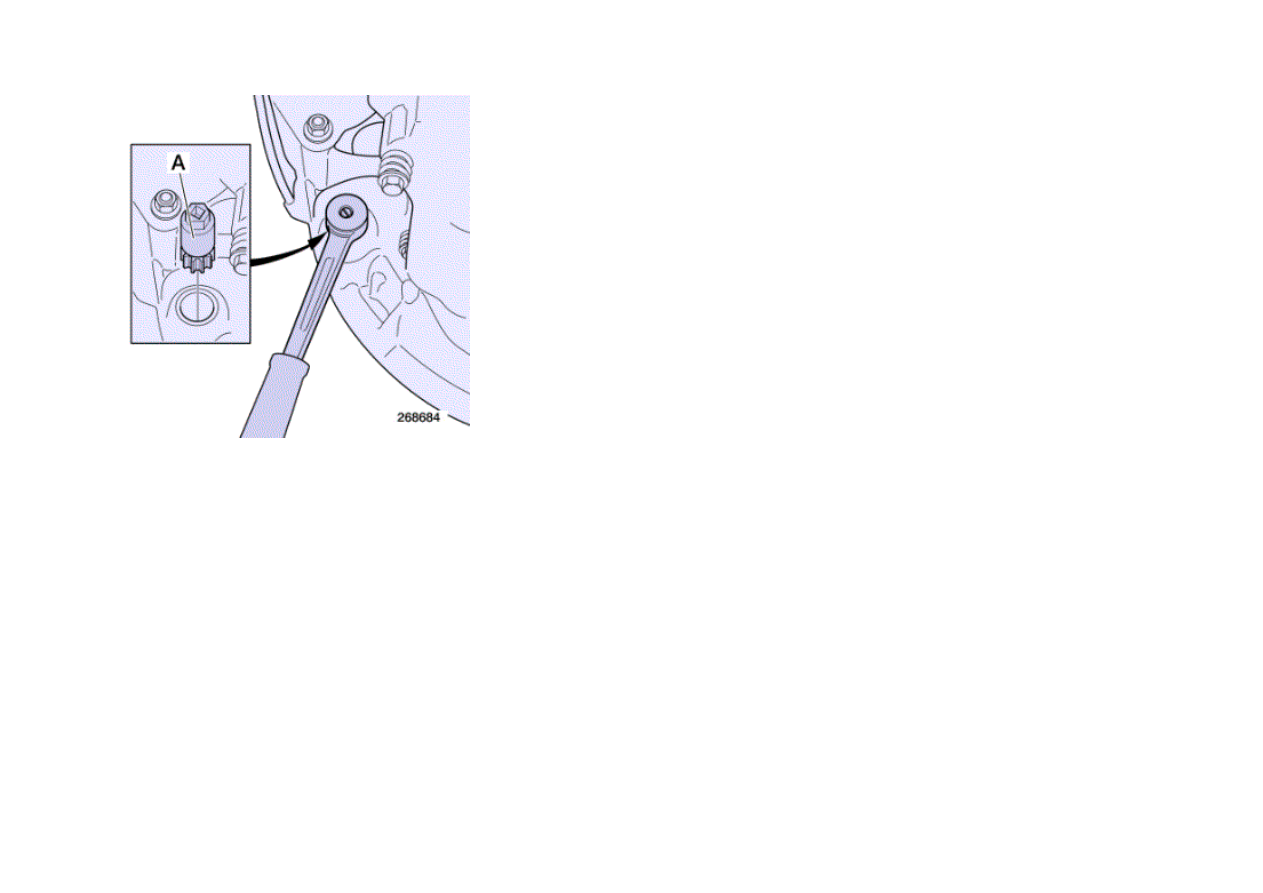

Use tool

 A.

A = 1380

Engine rotation:

anti-clockwise, from the engine flywheel end.

Camshaft marks

2 / 24

Without  "Optibrake" / "Optibrake +"

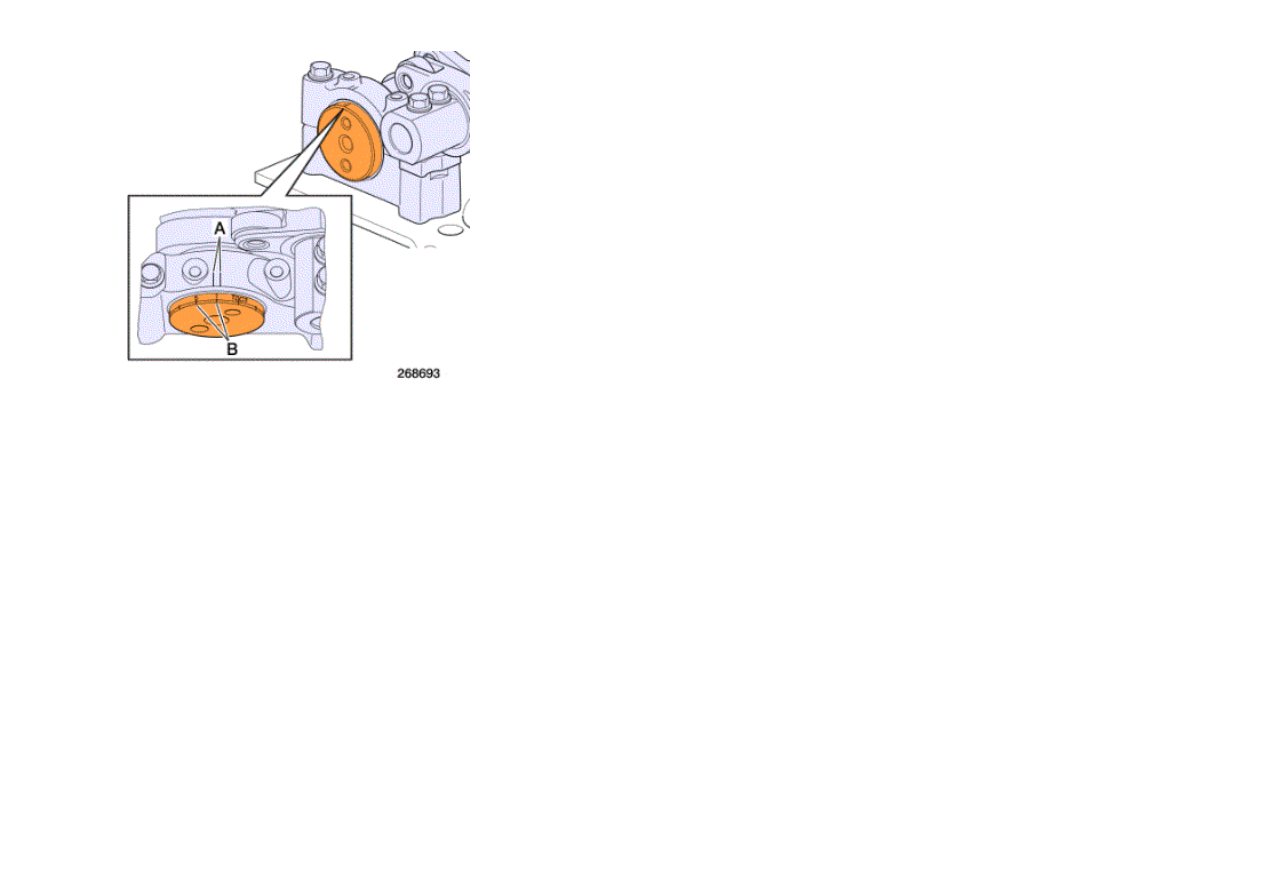

The marks

 (B) 1 - 5 - 3 - 6 - 2 - 4 correspond to the recommended inlet valve clearances , to the recommended exhaust valve clearances  and to the

recommended pump injector pre-travel distances  for each relative cylinder.

Mark

 (B) must be positioned in the centre of marks (A) when carrying out the adjustment.

For values, see "Technical data" chapter.

See pages .
