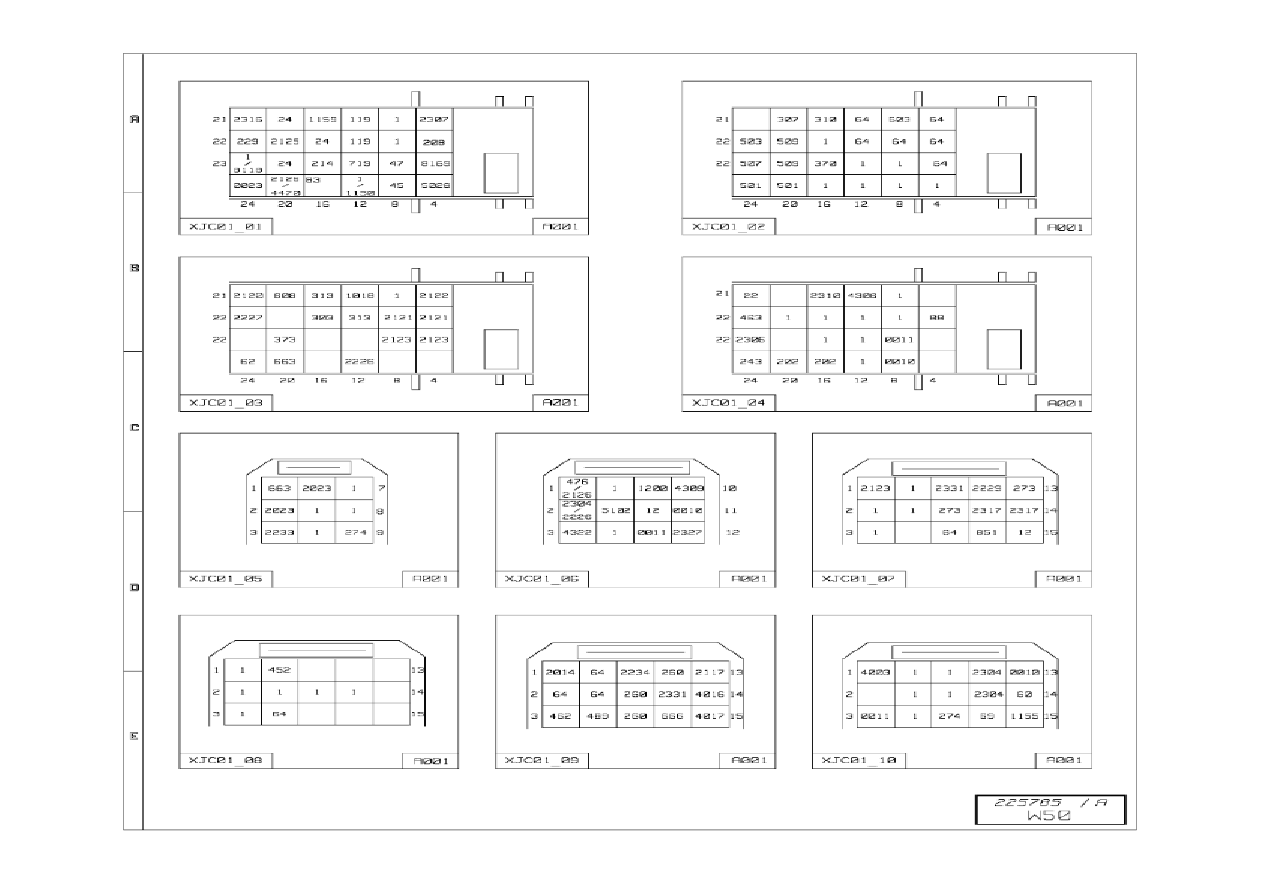

Dashboard wiring harness (11/14)

Code

Function

Connectors

Colour

Number

of tracks

A001

Cab electrical distribution box

XJC01-01

Y

24

A001

Cab electrical distribution box

XJC01-02

GN

24

A001

Cab electrical distribution box

XJC01-03

Y

24

A001

Cab electrical distribution box

XJC01-04

GN

24

A001

Cab electrical distribution box

XJC01-05

Y

9

A001

Cab electrical distribution box

XJC01-06

NL

12

A001

Cab electrical distribution box

XJC01-07

VO

15

A001

Cab electrical distribution box

XJC01-08

VO

15

A001

Cab electrical distribution box

XJC01-09

BL

15

A001

Cab electrical distribution box

XJC01-10

NL

15

Dashboard wiring harness (11/14)

2 / 2

1 / 1

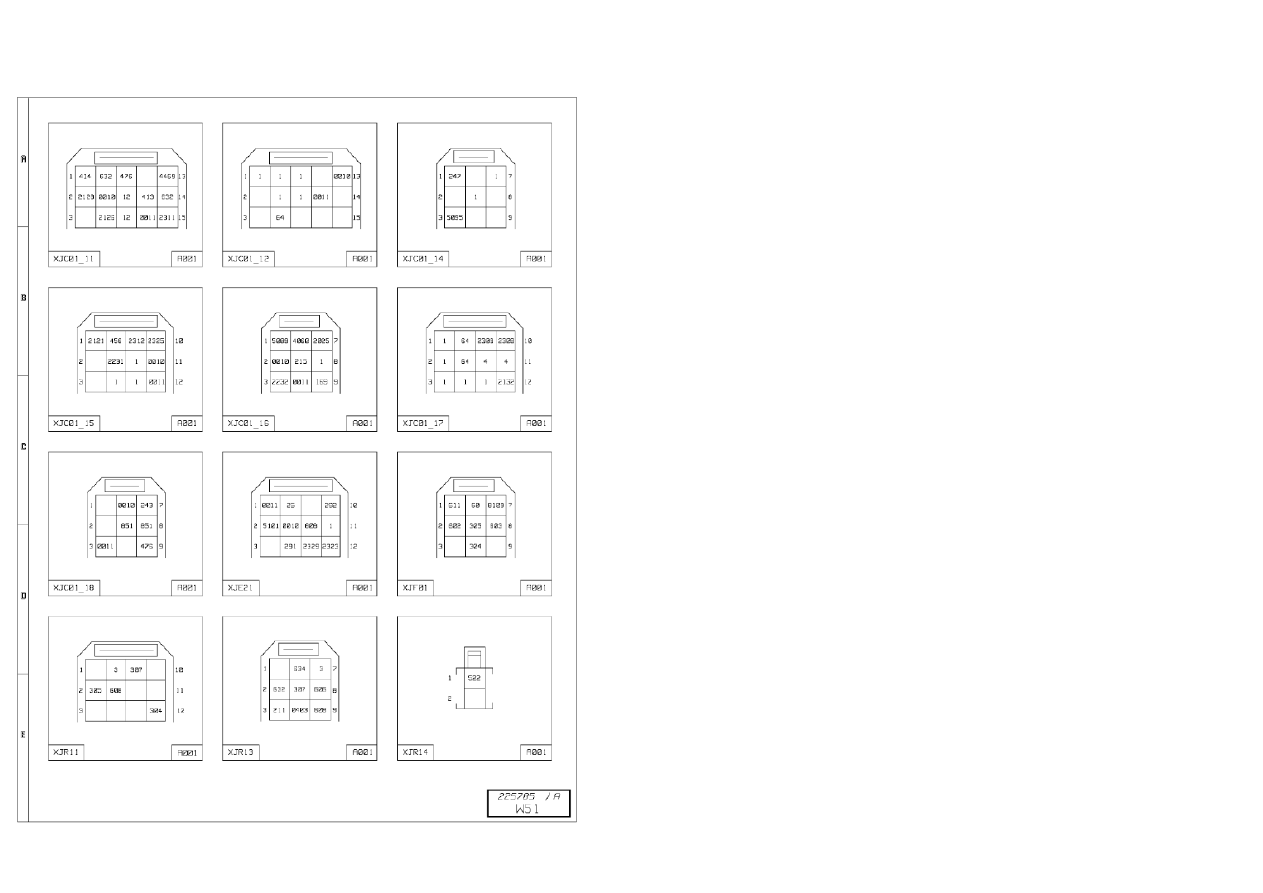

Dashboard wiring harness (12/14)

1 / 2

Dashboard wiring harness (12/14)

Code

Function

Connectors

Colour

Number

of tracks

A001

Cab electrical distribution box

XJC01-11

BN

15

A001

Cab electrical distribution box

XJC01-12

BL

15

A001

Cab electrical distribution box

XJC01-14

NL

9

A001

Cab electrical distribution box

XJC01-15

BN

12

A001

Cab electrical distribution box

XJC01-16

BL

9

A001

Cab electrical distribution box

XJC01-17

BL

12

A001

Cab electrical distribution box

XJC01-18

Y

9

A001

Cab electrical distribution box

XJE21

GN

12

A001

Cab electrical distribution box

XJF01

Y

9

A001

Cab electrical distribution box

XJR11

NL

12

A001

Cab electrical distribution box

XJR13

NL

9

A001

Cab electrical distribution box

XJR14

SB

2

Dashboard wiring harness (12/14)
