Renault Magnum engine. Manual - part 54

2 / 3

Location

 5

Key to appliances

Function

Polarity N° Fuse item N° Amperage

Available power supply (vehicle earth)

1

-

-

Available power supply (lighting)

612

F46

20

Available power supply (lighting and side/parking lights)

304

F92

10

A passage for the bodybuilder's wiring harness is reserved for that purpose on the chassis-cab connection.

It is forbidden to use the other connectors fitted to the chassis-cab connection.

Available power supplies

3 / 3

1 / 3

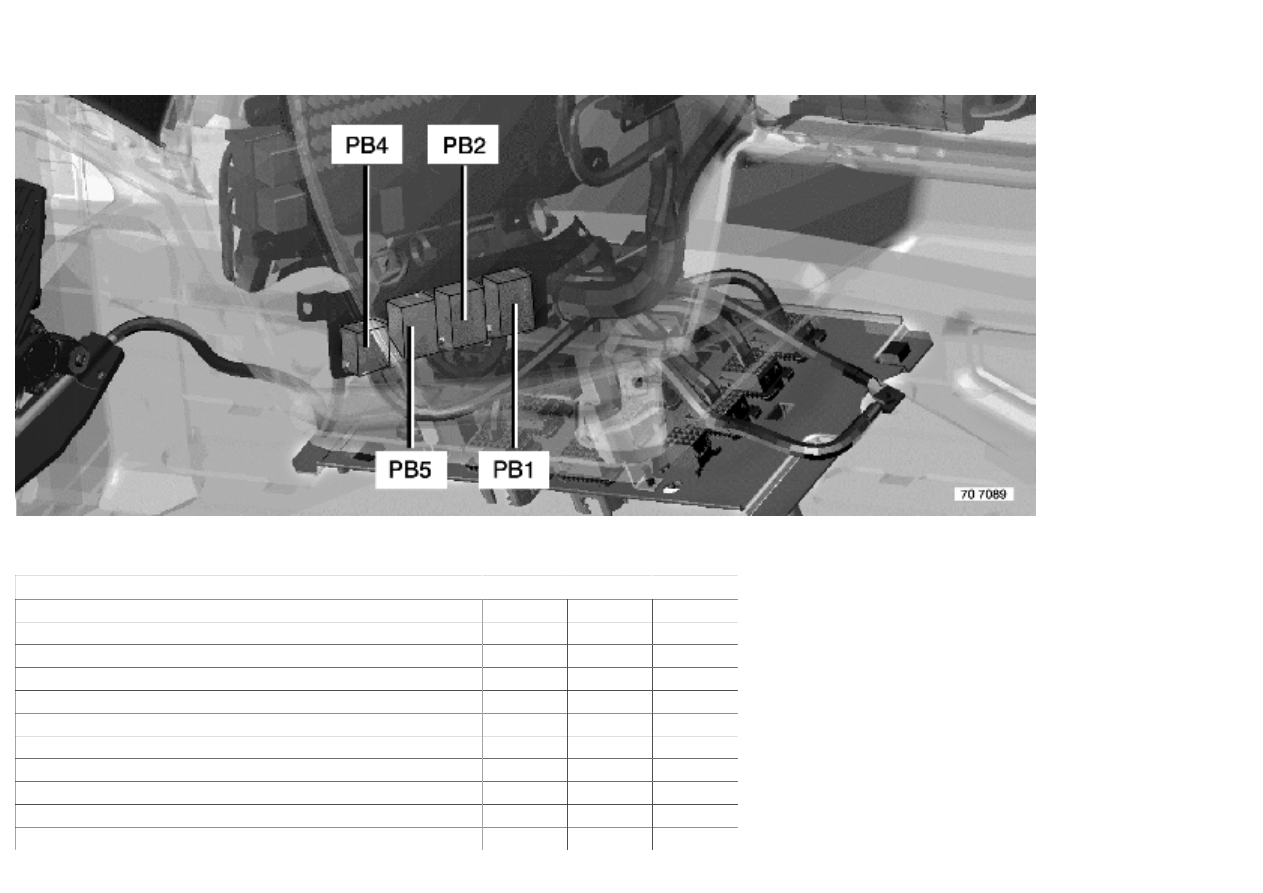

Supply feeds available inside the cab

Location

 PB1

Key to appliances

Function

Polarity N° Fuse item N° Amperage

Available power supply (vehicle earth)

1

-

-

Available power supply (vehicle earth)

1

-

-

Available power supply (alternator information, engine speed)

7

-

-

Available power supply (gearbox neutral information)

12

-

-

Available power supply (after master switch)

208

F77

15

Available power supply (reversing information)

608

F103

10

Available power supply (low speed)

1025

-

-

Available power supply (selection of engine speed N°1)

1026

-

-

Available power supply (PTO N°1 control)

1140

-

-

Available power supply (selection of engine speed N°2)

1141

-

-

Available power supply (after ignition)

2234

F71

15

2 / 3

Available power supply (alternator information, engine running)

4306

F75

15

Available power supply (tachograph corrected speed information)

5108

-

-

Available power supply (chassis-mounted

engine speed control actuation demand)

8067

-

-

Available power supply (PTO N°1 control)

8093

-

-

Available power supply (engine stop control)

8110

-

-

Available power supply (parking brake information)

8118

-

-

Available power supply (engine speed deceleration demand)

8119

-

-

Available power supply (engine speed acceleration demand)

8120

-

-

Available power supply (main engine speed automatic return)

8121

-

-

Available power supply (PTO 1 engaged information)

8169

-

-

Location

 PB2

Key to appliances

Function

Polarity N° Fuse item N° Amperage

Available power supply (independent heating cut-off)

89

-

-

Available power supply (equipment in

"road" position warning pictogram)

618

F25

10

Available power supply (equipment in

"working" position warning pictogram)

651

-

-

Available power supply (lighting)

8083

F25

10

Available power supply (alarm stop)

8084

-

-

Available power supply (6 km/h limitation)

8095

-

-

Available power supply (equipment in dangerous position)

8116

-

-

Available power supply (suspension level actuation control)

8137

-

-

Available power supply (suspension level control)

8138

-

-

Location

 PB4

It is strictly forbidden to use the connector in position PB4. Only RENAULT TRUCKS service points or dealers are qualified to upgrade vehicles

by adding "expert" functions managed by the bodybuilder pre-arrangements management box.

Location

 PB5

Key to appliances

Function

Polarity N° Fuse item N° Amperage
