Available power supplies

All electrical connections must be made, without fail, to the available power supplies made available by RENAULT TRUCKS.

It is strictly forbidden to make an electrical tapping on any of the different wiring harnesses on the vehicle.

It is compulsory to use and adapt connectors and wiring harnesses officially approved and distributed by RENAULT TRUCKS.

Cable sections should be adapted to the required use. RENAULT TRUCKS recommends a value of

7 Amps per mm2 for calculating the cross-section of

the conductor.

Make use of the circuit protections recommended by RENAULT TRUCKS.

It is forbidden to change fuse ratings.

There is a high risk of irreparable damage being caused to the ECUs if electrical loads are applied without integrated protection.

1 / 1

Available power supplies

1 / 3

Available power supplies

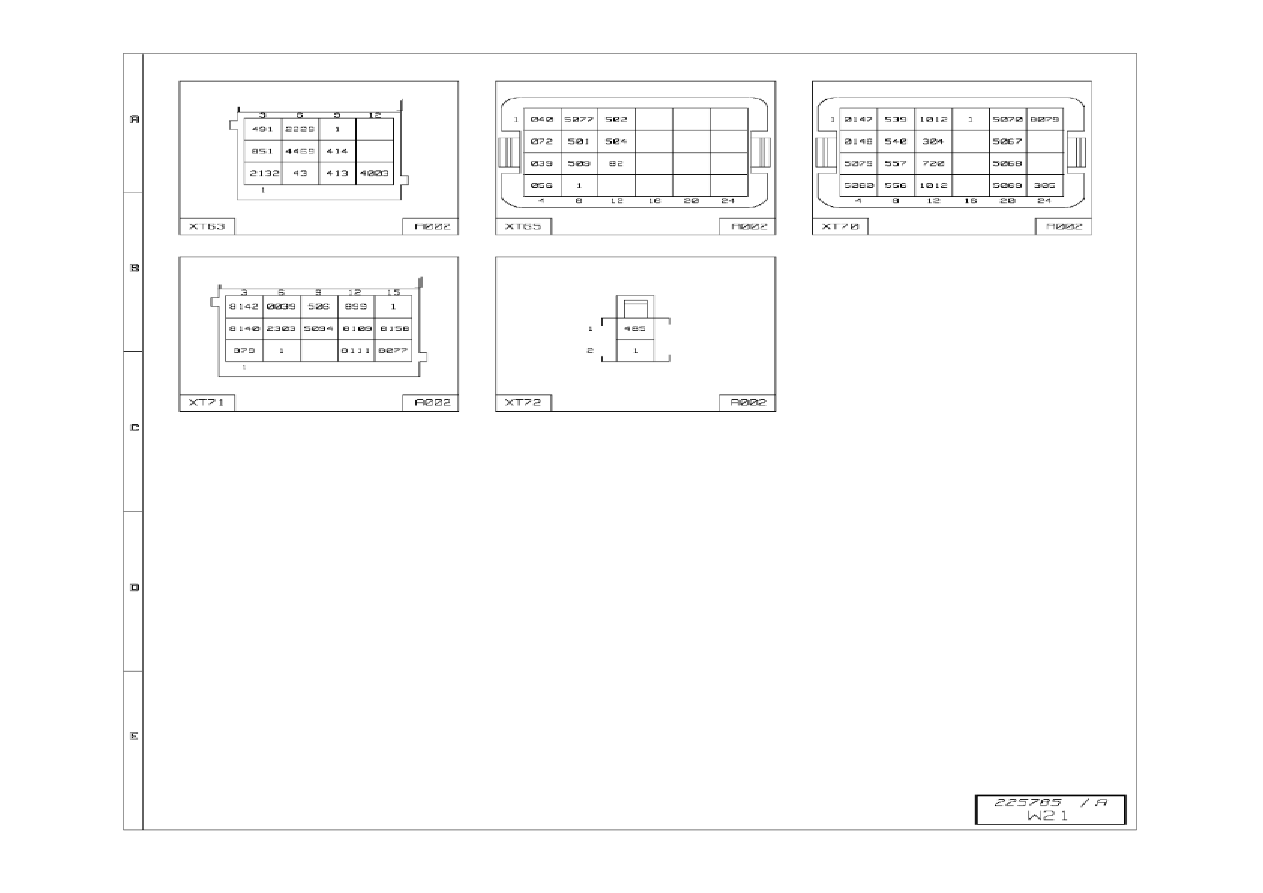

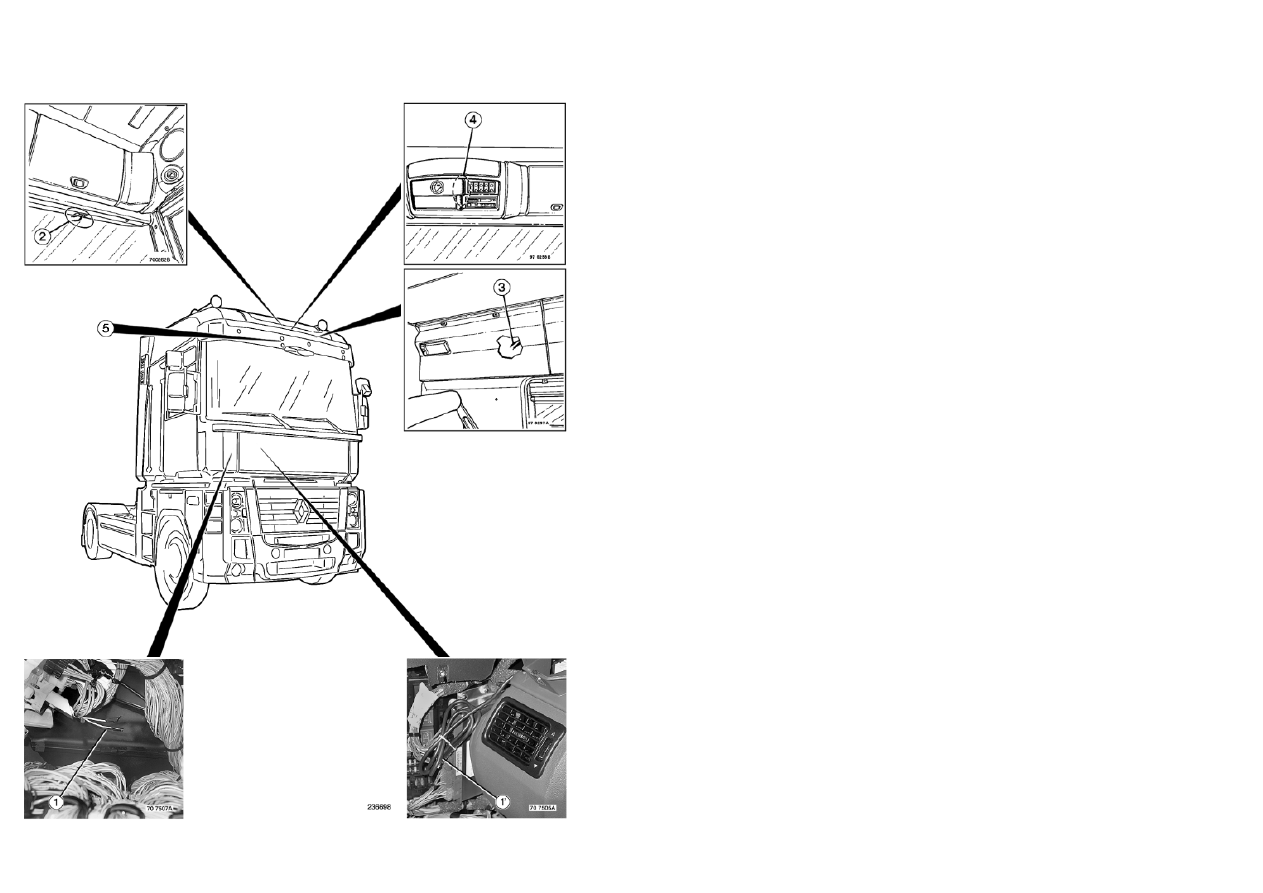

Location

 1

Key to appliances

Function

Polarity N° Fuse item N° Amperage

Available power supply (vehicle earth)

1

-

-

Available power supply (radio-telephone +)

4460

-

-

Location

 1'

Key to appliances

Function

Polarity N° Fuse item N° Amperage

Telephone set antenna

-

-

-

Location

 2

Key to appliances

Function

Polarity N° Fuse item N° Amperage

Available power supply (vehicle earth)

1

-

-

Available power supply (night lighting)

2128

F97

5

Available power supply (after master switch)

2311

F32

10

Location

 3

Key to appliances

Function

Polarity N° Fuse item N° Amperage

Available power supply (vehicle earth)

1

-

-

Pre-arrangement for onboard management (screen and keyboard)

4310

F35

20

Location

 4

Key to appliances

Function

Polarity N° Fuse item N° Amperage

Available power supply (vehicle earth)

1

-

-

Available power supply (CB +)

4000

-

-
