Available power supply (engine speed)

0384

-

-

Available power supply (high level CAN bus J1939)

0413

-

-

Available power supply (low level CAN bus J1939)

0414

-

-

Available power supply (engine start control)

8100

-

-

Available power supply (engine alert)

8104

-

-

Available power supply (engine starting information)

8108

-

-

Available power supply (PTO 2 control)

8113

-

-

Available power supply (PLC 2 min. output)

8122

-

-

Available power supply (PLC 1 min. output)

8123

-

-

Available power supply (PLC 1 min. input)

8131

-

-

Available power supply (PLC 2 min. input)

8132

-

-

Available power supply (CAN bus disabling)

8133

-

-

Available power supply (PTO 2 warning light)

8134

-

-

Available power supply (engine speed set-point validation)

8136

-

-

Available power supply (PTO 2 solenoid valve piloting)

8161

-

-

Available power supply (parameter definable frequency-related output)

8170

-

-

1 / 1

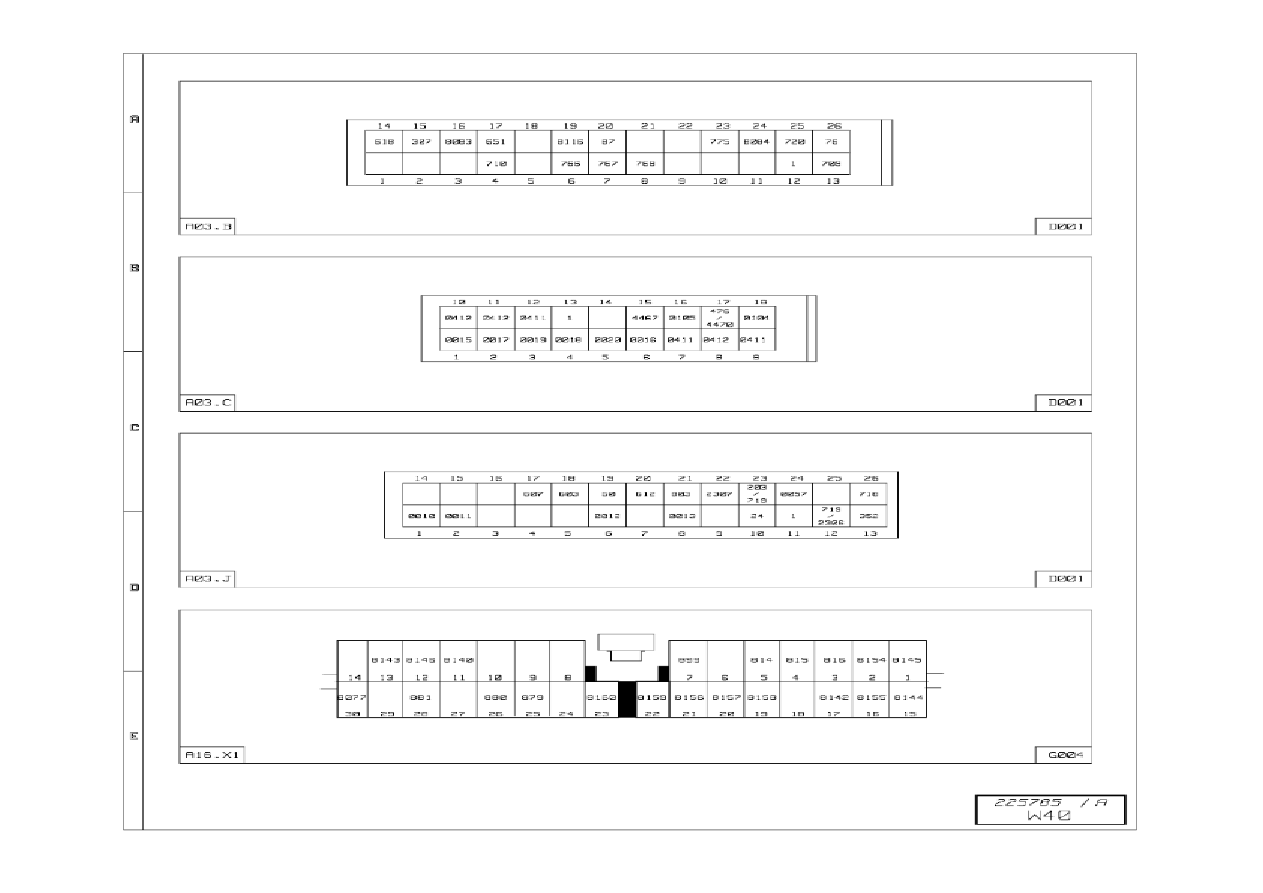

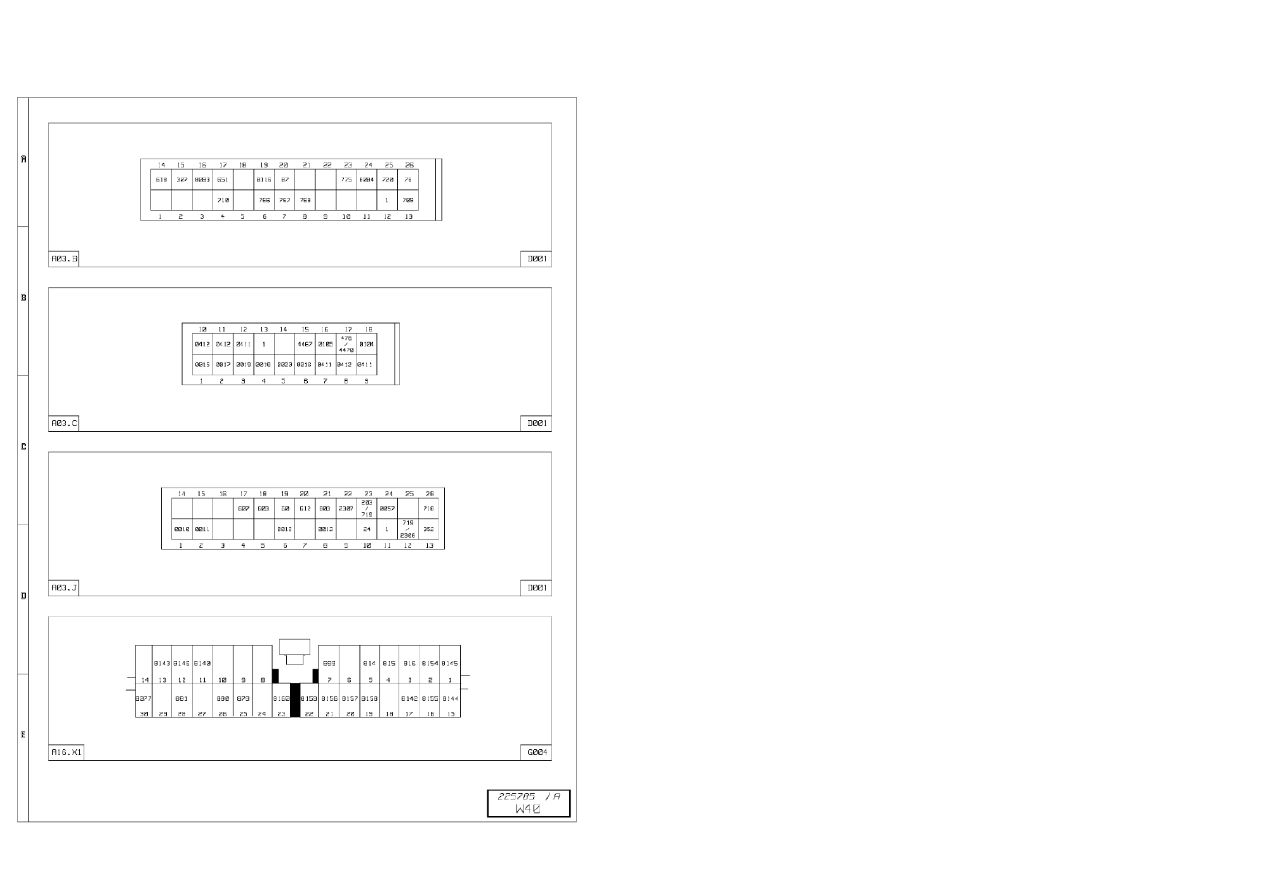

Dashboard wiring harness (1/14)

1 / 2

Dashboard wiring harness (1/14)

Code

Function

Connectors

Colour

Number

of tracks

D001

Principal information display

A03.B

BL

26

D001

Principal information display

A03.C

SB

18

D001

Principal information display

A03.J

Y

26

G004

Air suspension ECU

A16.X1

GN

30

Dashboard wiring harness (1/14)
