Air compressor, tightening torques

Air compressor

 636 cm³ drive pinion securing nut

200+ 50 Nm

Air compressor

 636  cm³ securing nut

85±15 Nm

Lubrication union

25±4 Nm

1 / 10

Timing system, tightening torques

Assembly type A

2 / 10

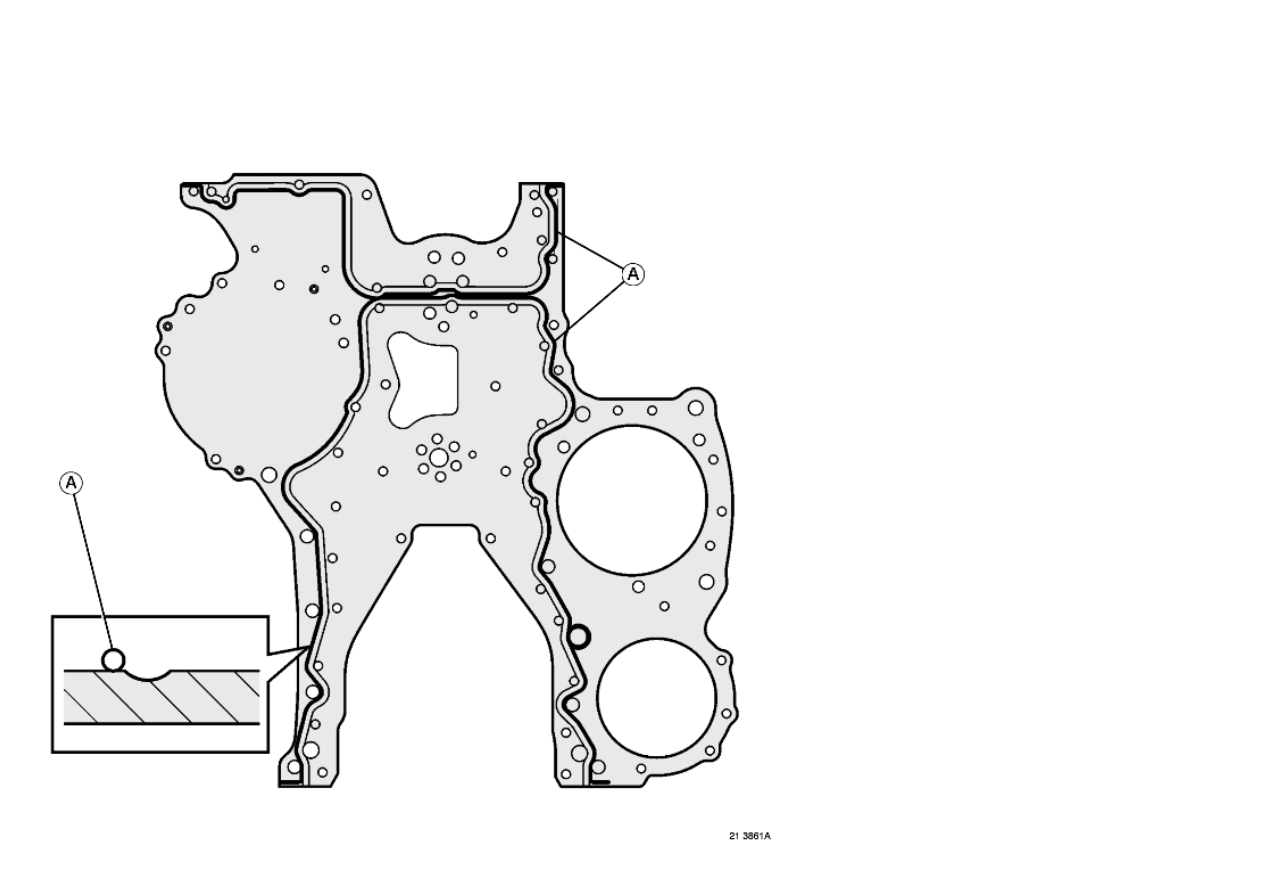

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Use a silicone sealant "

ADHESIF SILICONE 7091

".

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Use a silicone sealant "

ADHESIF SILICONE 7091

".

3 / 10

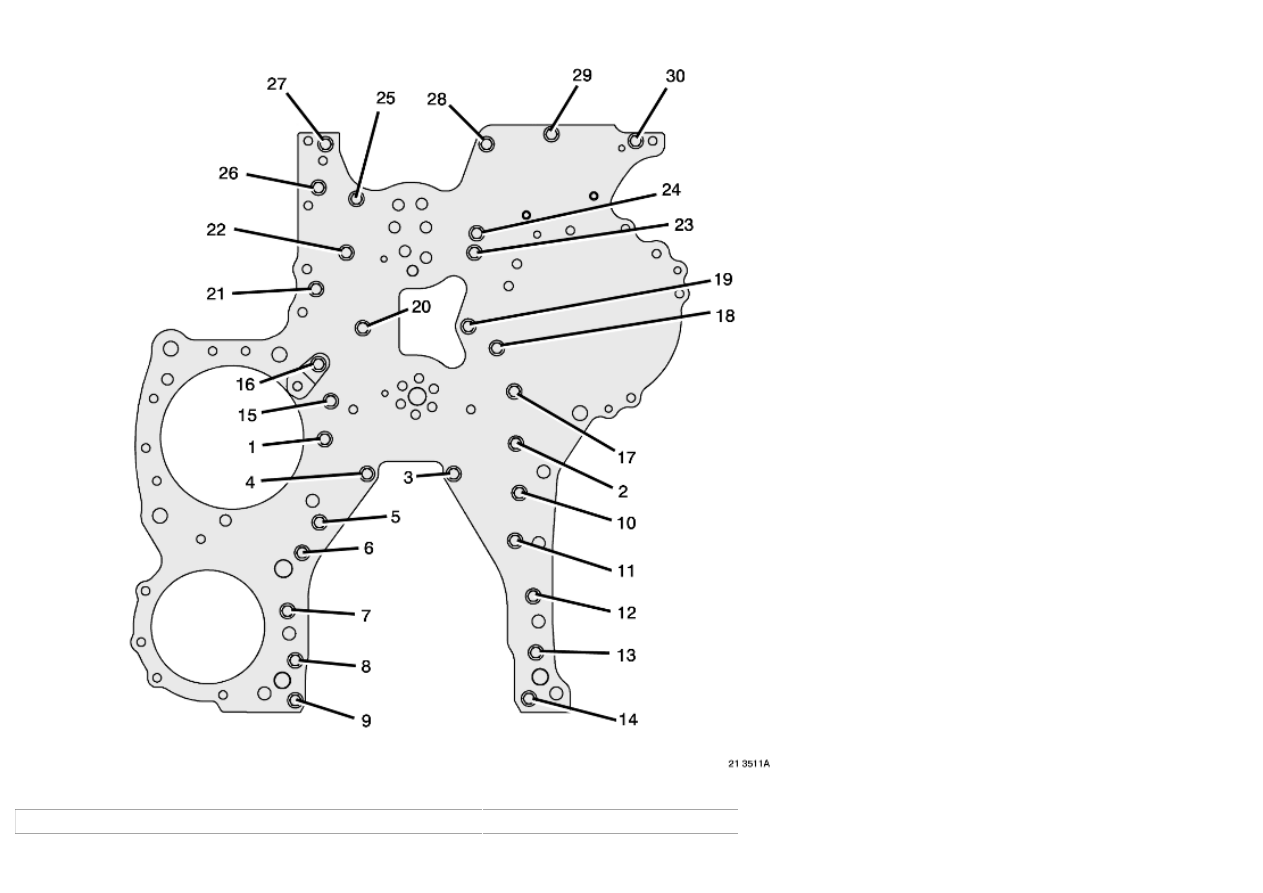

The item numbers indicate the tightening sequence.

Timing plate securing bolts

28±4 Nm
