Renault Magnum engine. Manual - part 30

1 / 3

Cylinder head, tightening torques

The bolts can be re-used no more than

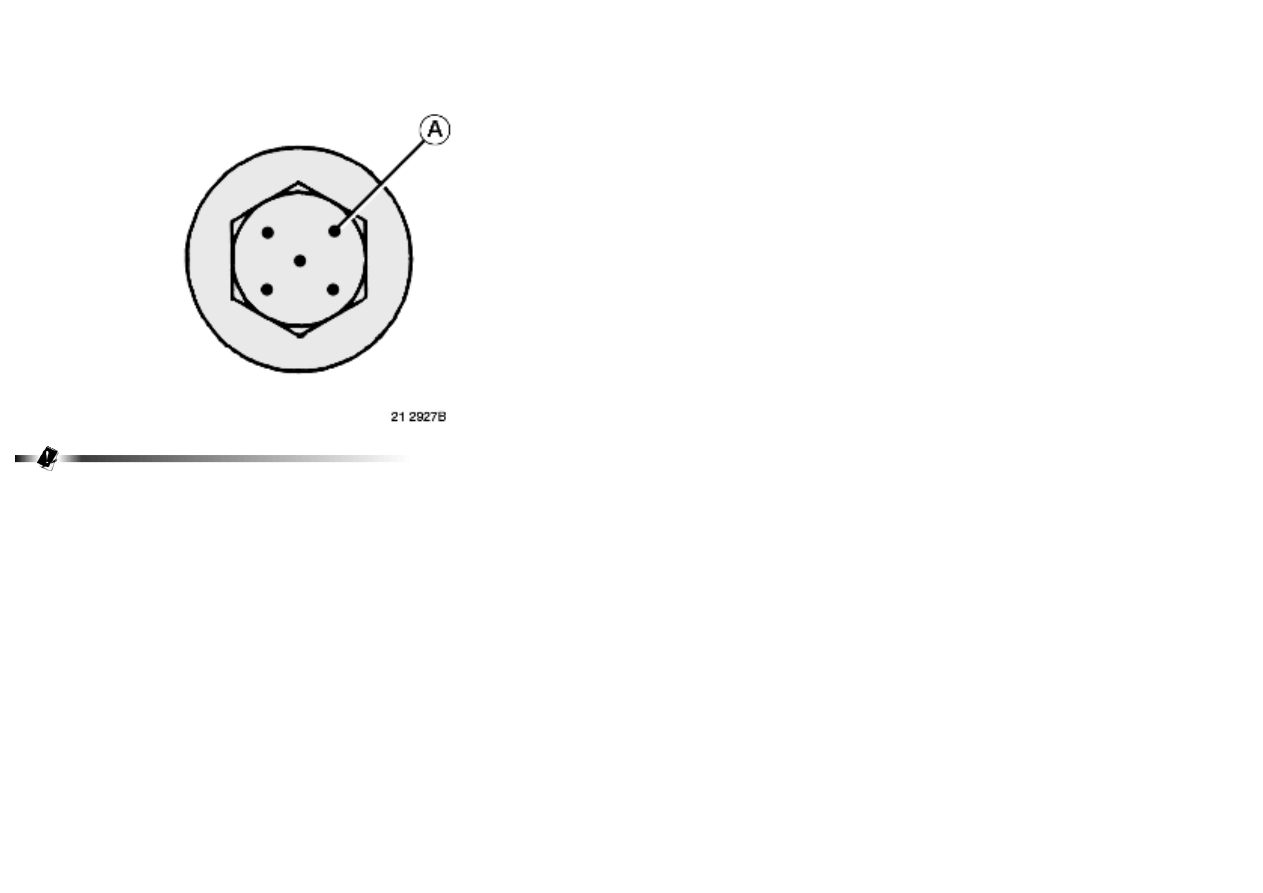

 5 times maximum. Mark the bolt head with an indentation (A) after tightening each time using a centre punch. In

this case, apply engine oil to the screw-threads and under the bolt heads.Do not apply engine oil to new bolts, which are already pre-lubricated.

2 / 3

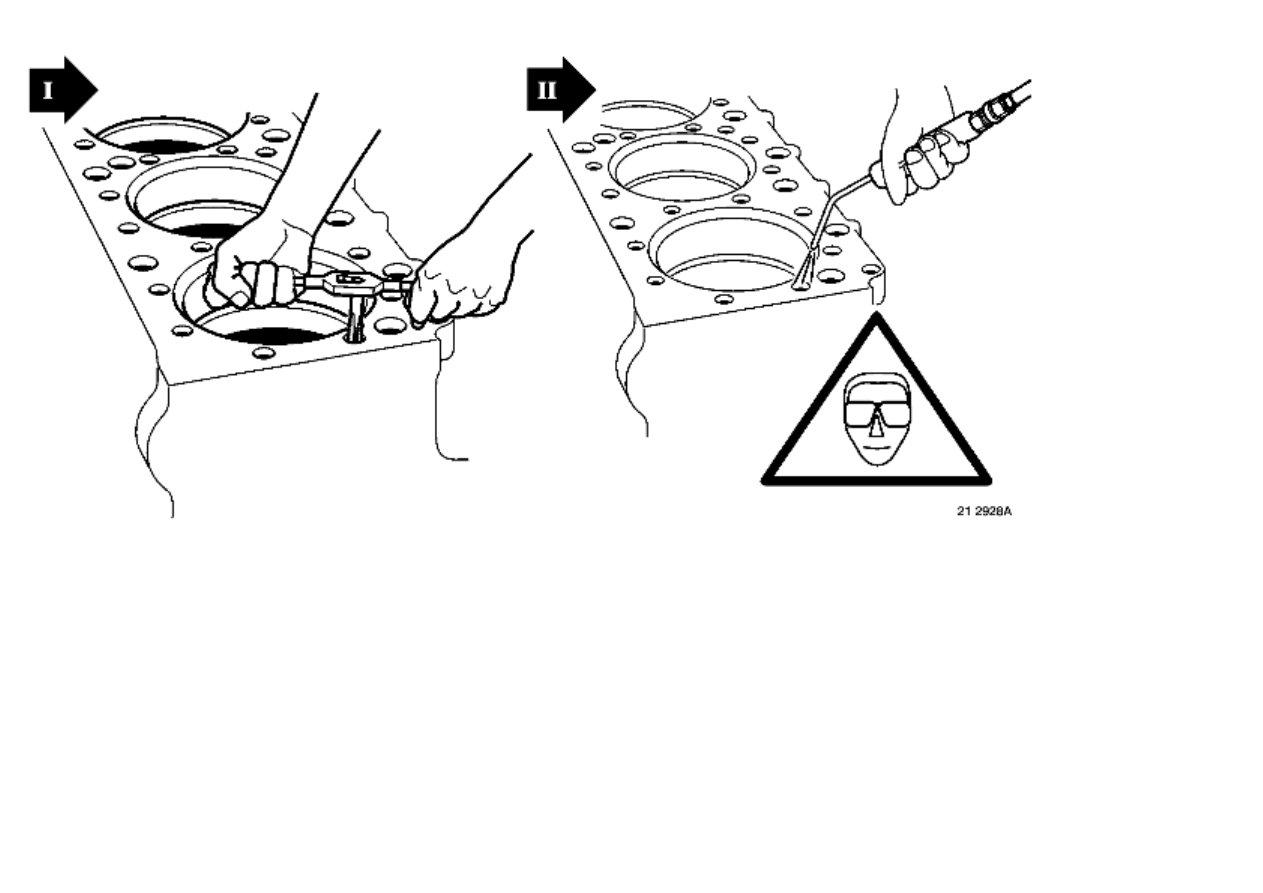

Tap the screw-threads in the cylinder block then blow through  with compressed air.

3 / 3

The cylinder head must be positioned and tightened in accordance with the instructions given in the method (see page ).

The item numbers indicate the tightening sequence.

Stage

1

100±5 Nm

Stage

2 (check tightening)

100±5 Nm

Stage

3

120±5 °

Stage

4

90±5 °

1 / 1

Cylinder head plugs, tightening torques

Plug

 M10 x 1.00

25±3 Nm

Plug

 M16 x 1.50

50±3 Nm
