Renault Magnum engine. Manual - part 31

1 / 1

Exhaust manifold, tightening torques

Stage

 1: bolts (1 › 12)

5±1.5 Nm

Stage

 2: bolts (1 - 4 - 5 - 8 - 9 - 12)

10±1.5 Nm

Stage

 3: bolts (3 - 2 - 7 - 6 - 11 - 10 - 1 - 4 - 5 - 8 - 9 - 12)

48±8 Nm

1 / 3

Intake manifold, tightening torques

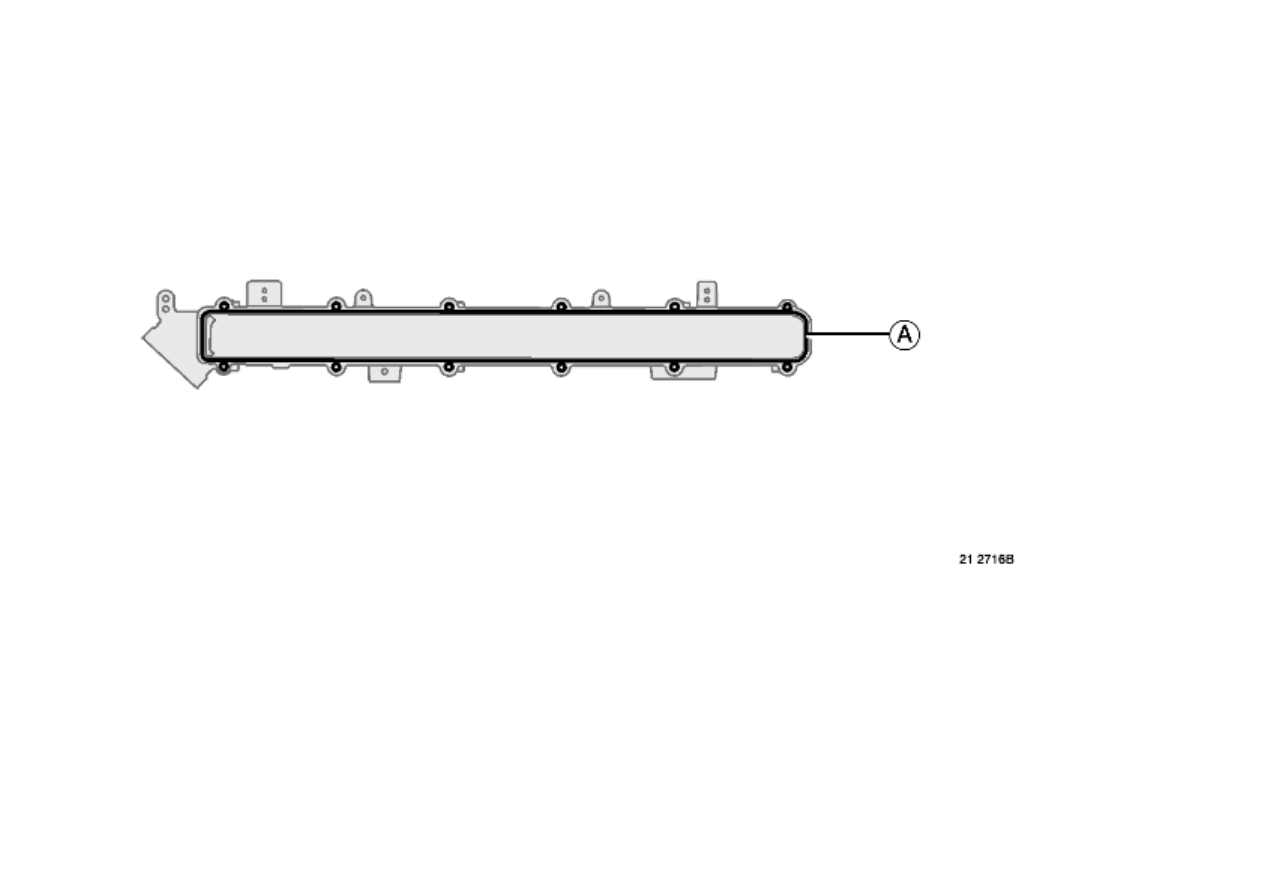

Apply a fine coat of sealing compound in the gasket housing

 (A).

Apply "

ADHESIF SILICONE 7091

".

Install seal.

Carry out the assembly work within

 20 minutes following application of the sealing compound.

2 / 3

The item numbers indicate the tightening sequence.

Intake manifold securing bolts

24±4 Nm

Plug

 M10

20±3 Nm

Boost air pressure / temperature sensor

12±2 Nm

3 / 3

The item numbers indicate the tightening sequence.

Stage

1

10±2 Nm

Stage

2

24±4 Nm

Intake air heater supply cable securing nut

10±1.5 Nm

Consumables

Automotive part N°

Industrial reference N°

56 89 501 292

Silicon adhesive 7091
