Renault Magnum engine. Manual - part 33

4 / 10

The bolts must not be re-used. Use new bolts.
Assembly type B

5 / 10

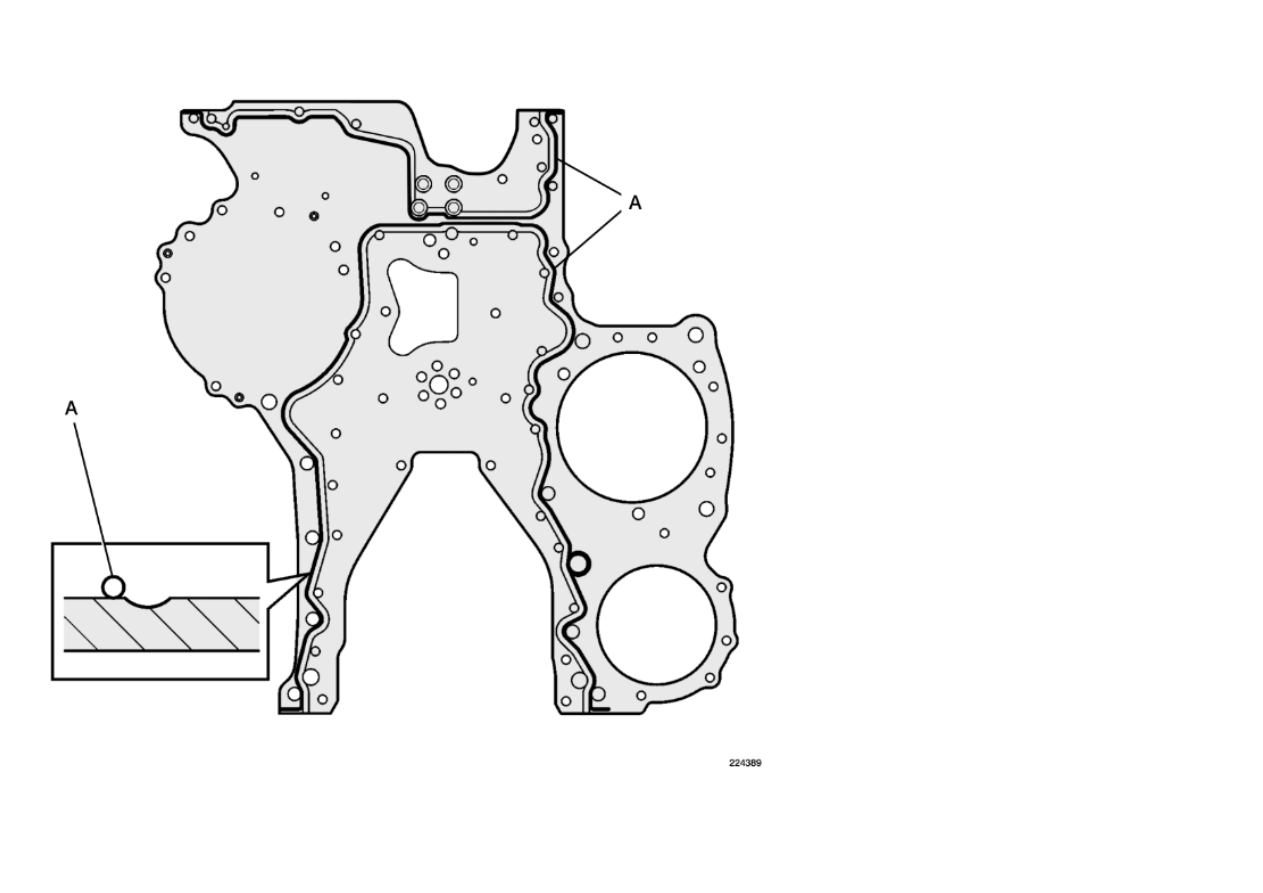

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Use a silicone sealant "

ADHESIF SILICONE 7091

6 / 10

".

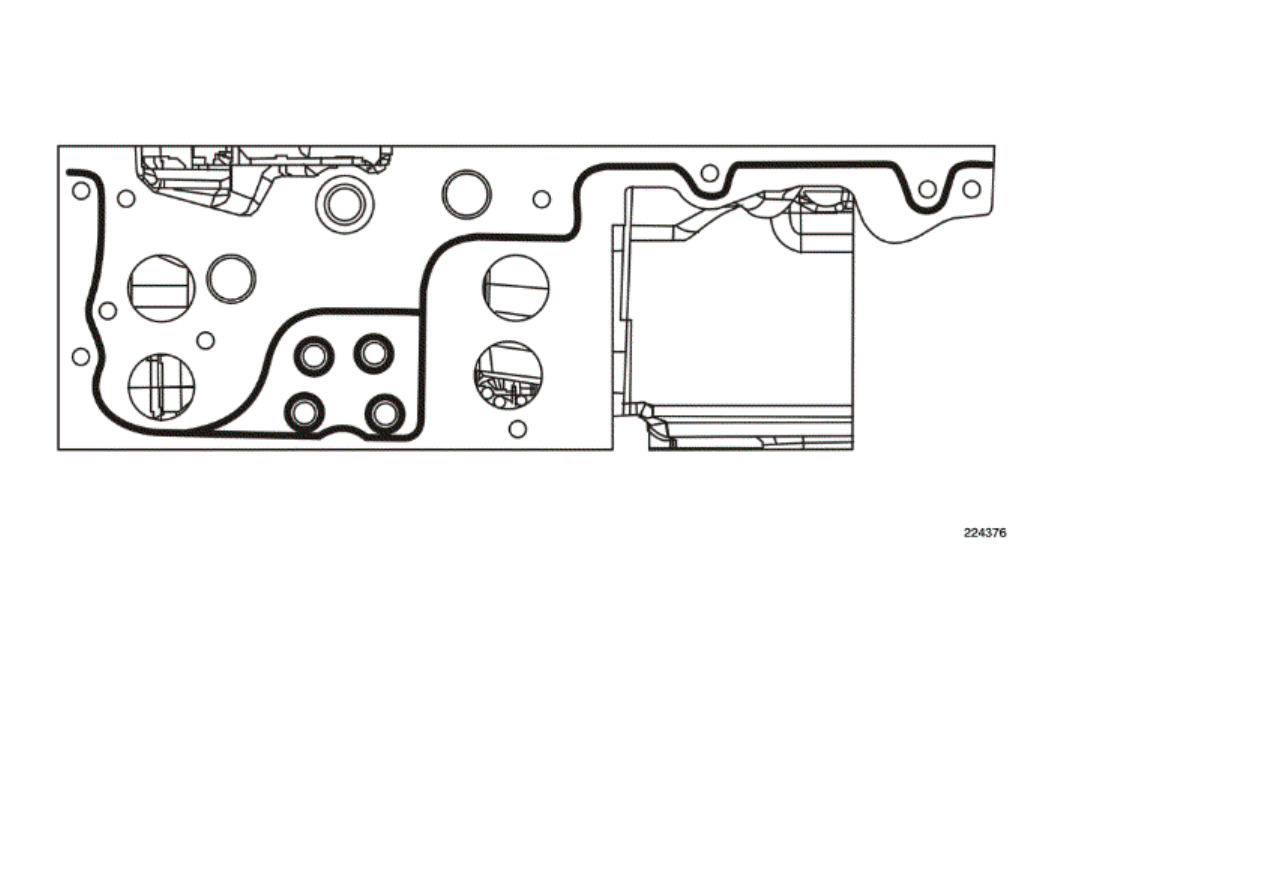

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Use a silicone sealant "

ADHESIF SILICONE 7091

".

7 / 10

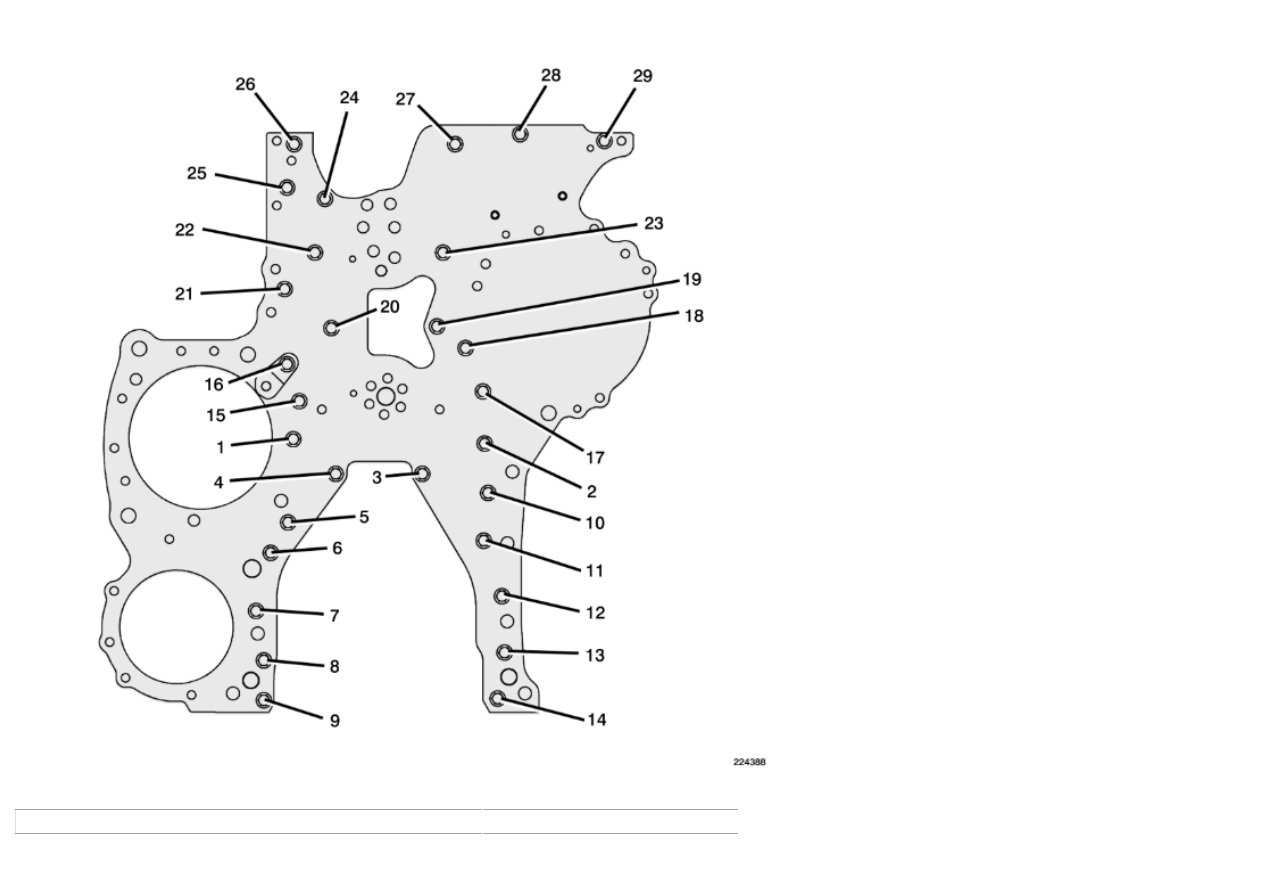

The item numbers indicate the tightening sequence.

Timing plate securing bolts

28±4 Nm
