Renault Magnum engine. Manual - part 14

4 / 25

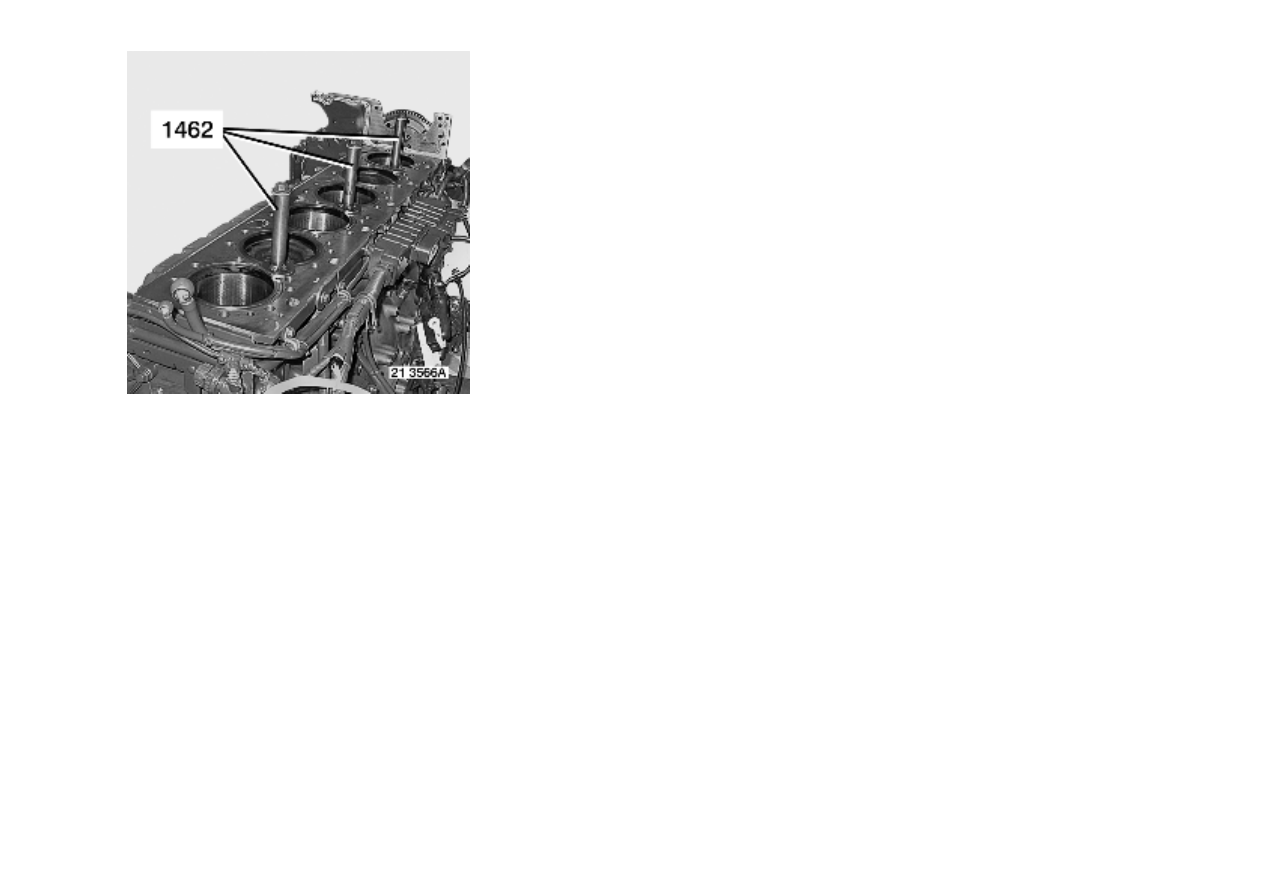

Immobilize liners

 (15).

Use tool 1462.
Crankshaft

Clean the contact faces thoroughly.

Fit bearing half-shells

 (22).

Match the direction of orientation.

Line up the lubrication holes.

Apply oil (engine oil) to the inner faces of bearing half-shells

 (22) when installing them. Do not apply oil to the support face.

5 / 25

Apply oil to the crankpins.

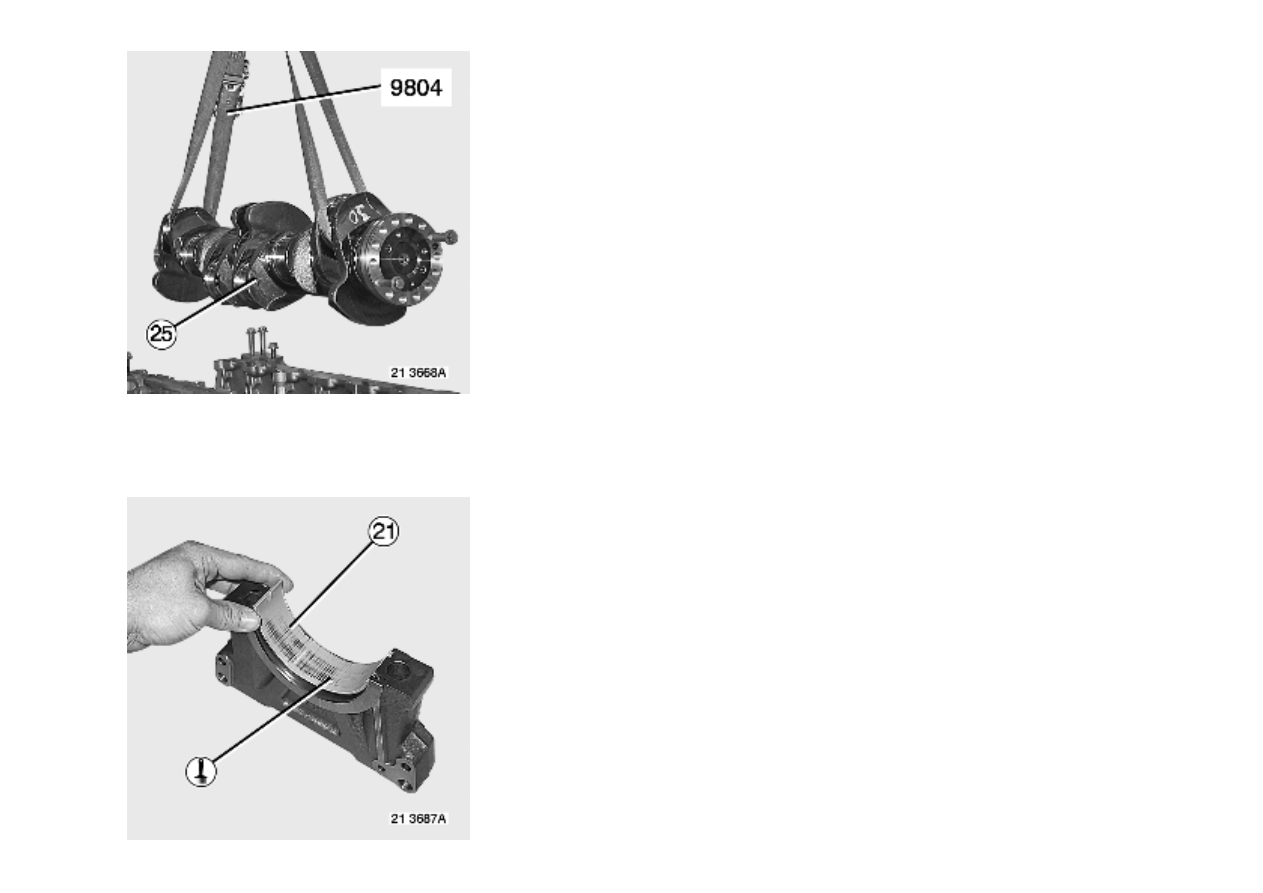

Fit crankshaft

 (25).

Use tool 9804.

Use lifting tackle.

6 / 25

Clean the contact faces thoroughly.

Fit bearing half-shells

 (21).

Match the direction of orientation.

Apply oil (engine oil) to the inner faces of bearing half-shells

 (21) when installing them. Do not apply oil to the support face.

Lubricate thrust half-rings

 (24).

Use engine oil.

Install thrust half-rings

 (24).

Match the direction of orientation.

Check for the presence of dowel

 (26).

Lubricate thrust half-rings

 (23).

Use engine oil.

Position thrust half-rings

 (23) on bearing cap  (27).

Match the direction of orientation.

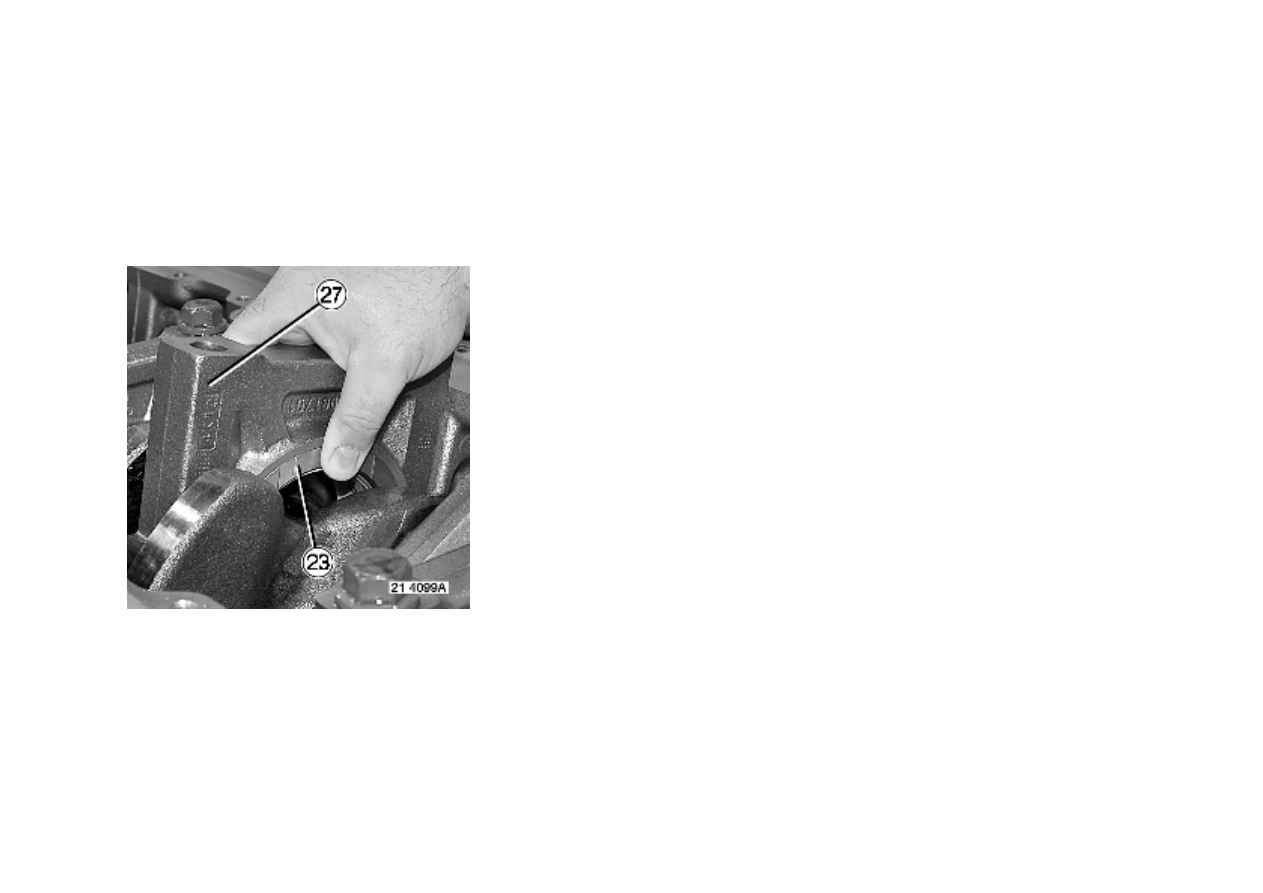

Fit bearing cap

 (27) complete with thrust half-rings  (23).

Check that dowel

 (26) is properly engaged in its housing.

7 / 25

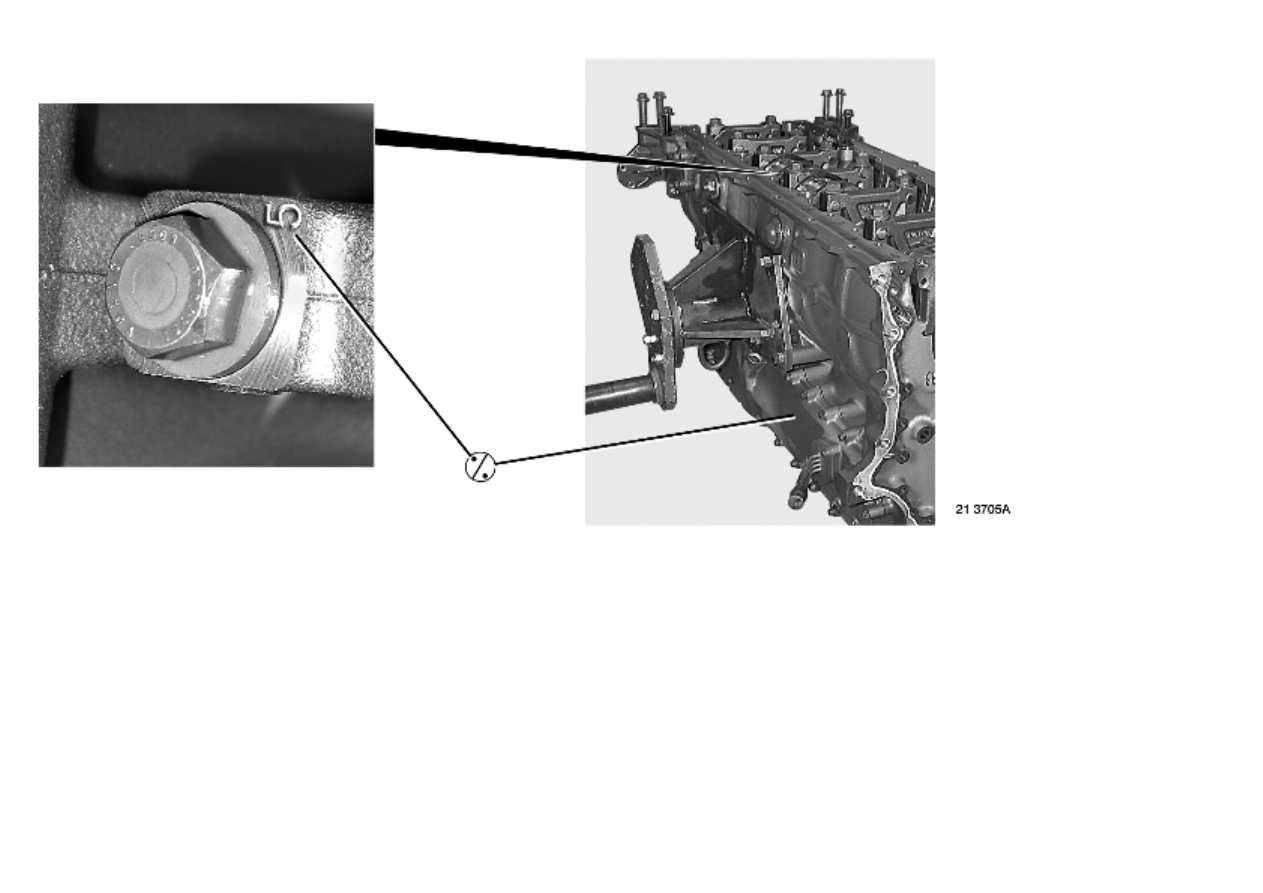

Fit bearing caps

 (20).

The numbers marked  on the bearing caps  must be positioned at the oil cooler casing end.

The bearing caps are marked from

 1 to 7, N° 1 bearing at the engine front end.
