Mobile hitch, assembly

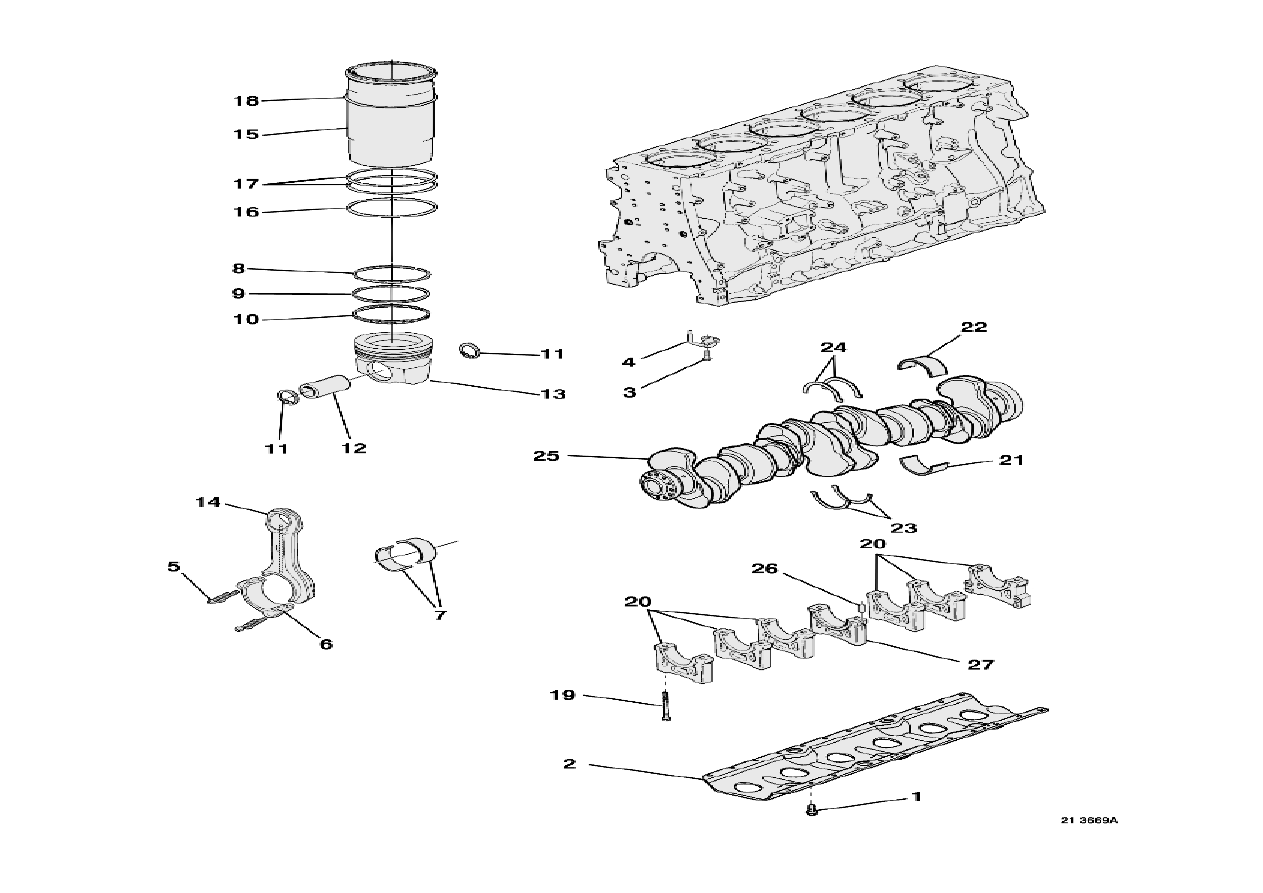

The item numbers indicated in the text refer to the drawing on page .
Liners

Clean the contact faces thoroughly.

Install the liners without seals.

Immobilize liners.

Use tool 1462.

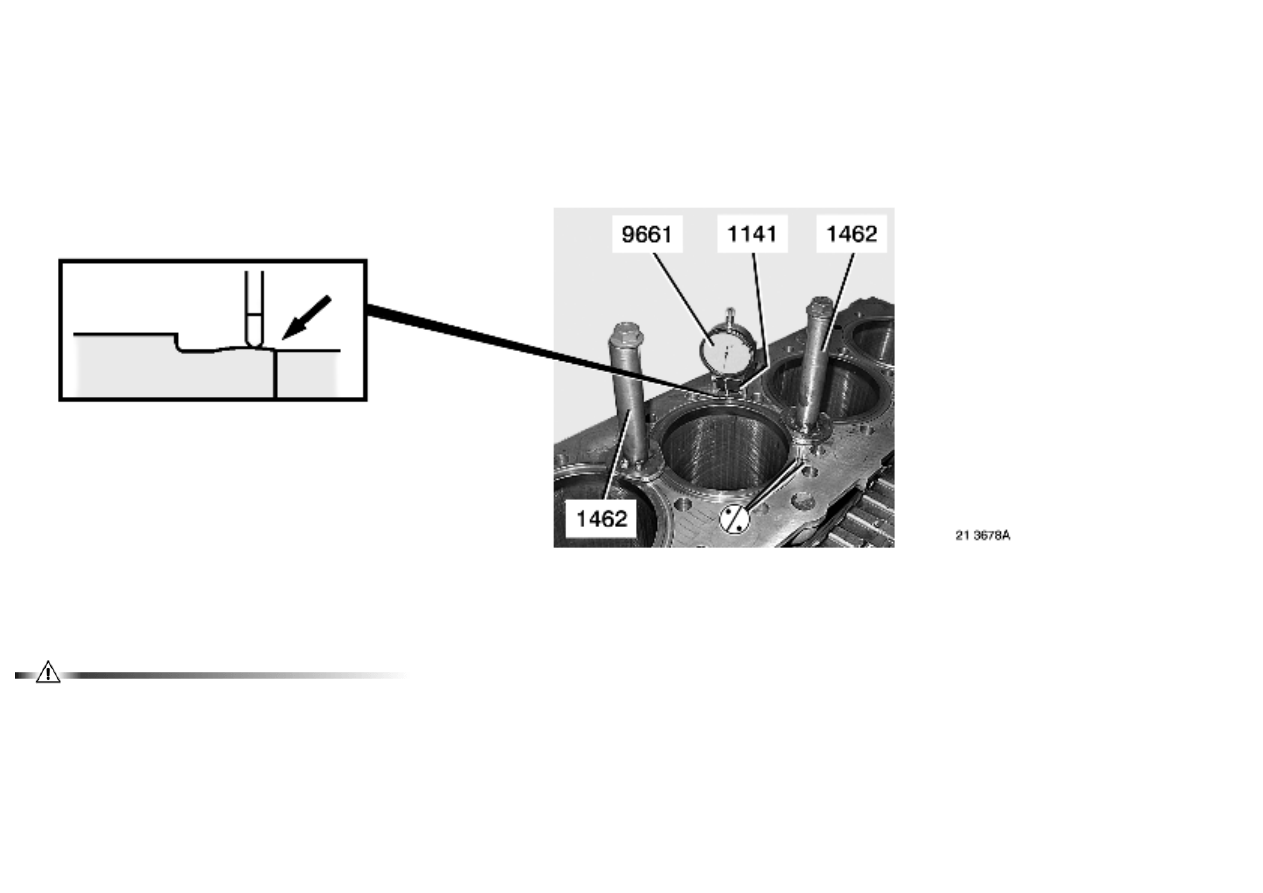

Check the protrusion of the liners.

Use tool 1141 + 9661.

 * Make 2 diagonally opposed measurements on the highest point of the sealing face of the liner. Calculate the average value of the 2 readings.

 * Mark the positioning of the liners in the cylinder block with a felt pen so as to obtain the same positioning during assembly.

For values, see "Technical data" chapter.

See pages .

2 / 25

Withdraw tool 1462.

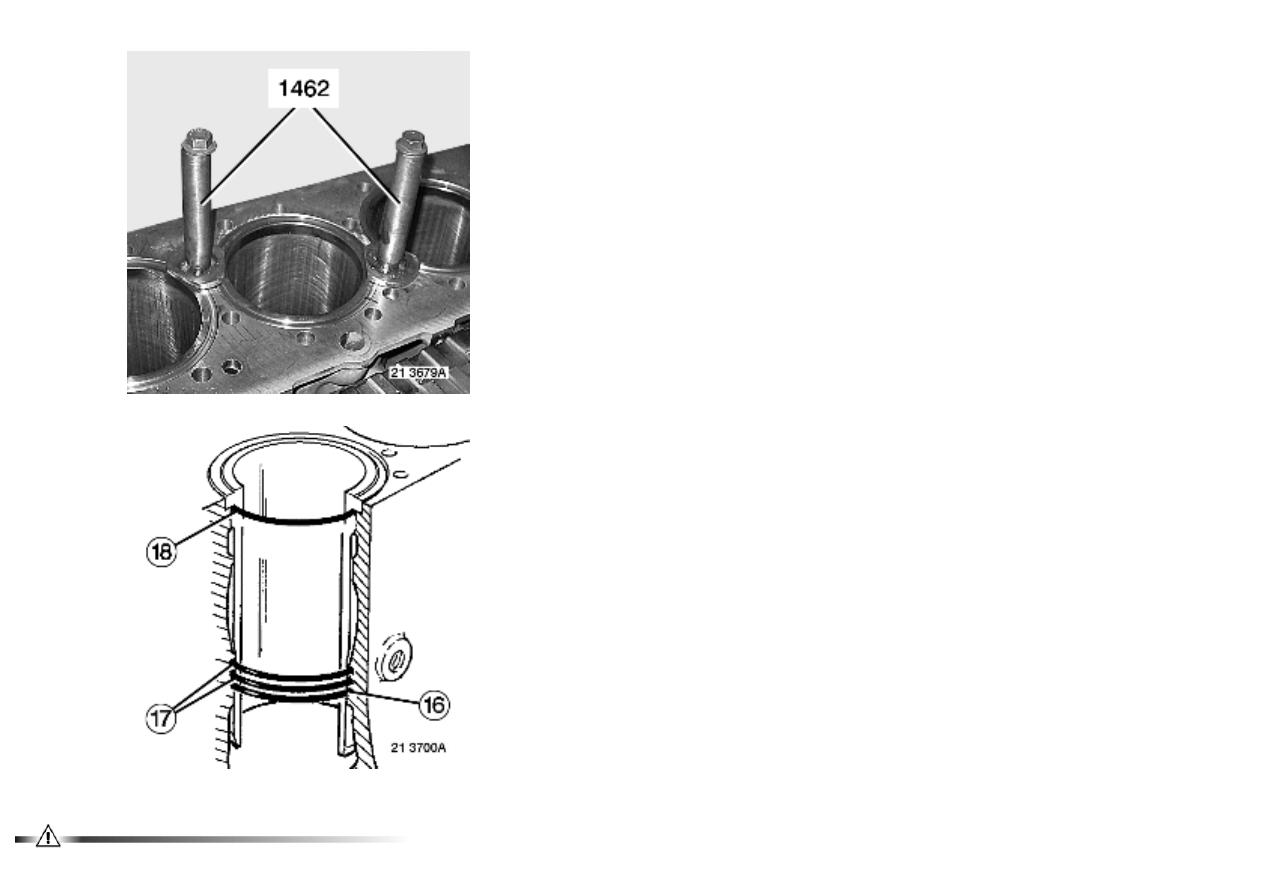

Install seals

 (16 - 17 - 18).

Ensure the position

3 / 25

Place the violet seal (16) in position in the lower groove.

O-rings

 (16 - 17 - 18) are to be fitted dry and the exposed part then greased.

Lubricate the seals with the product supplied.

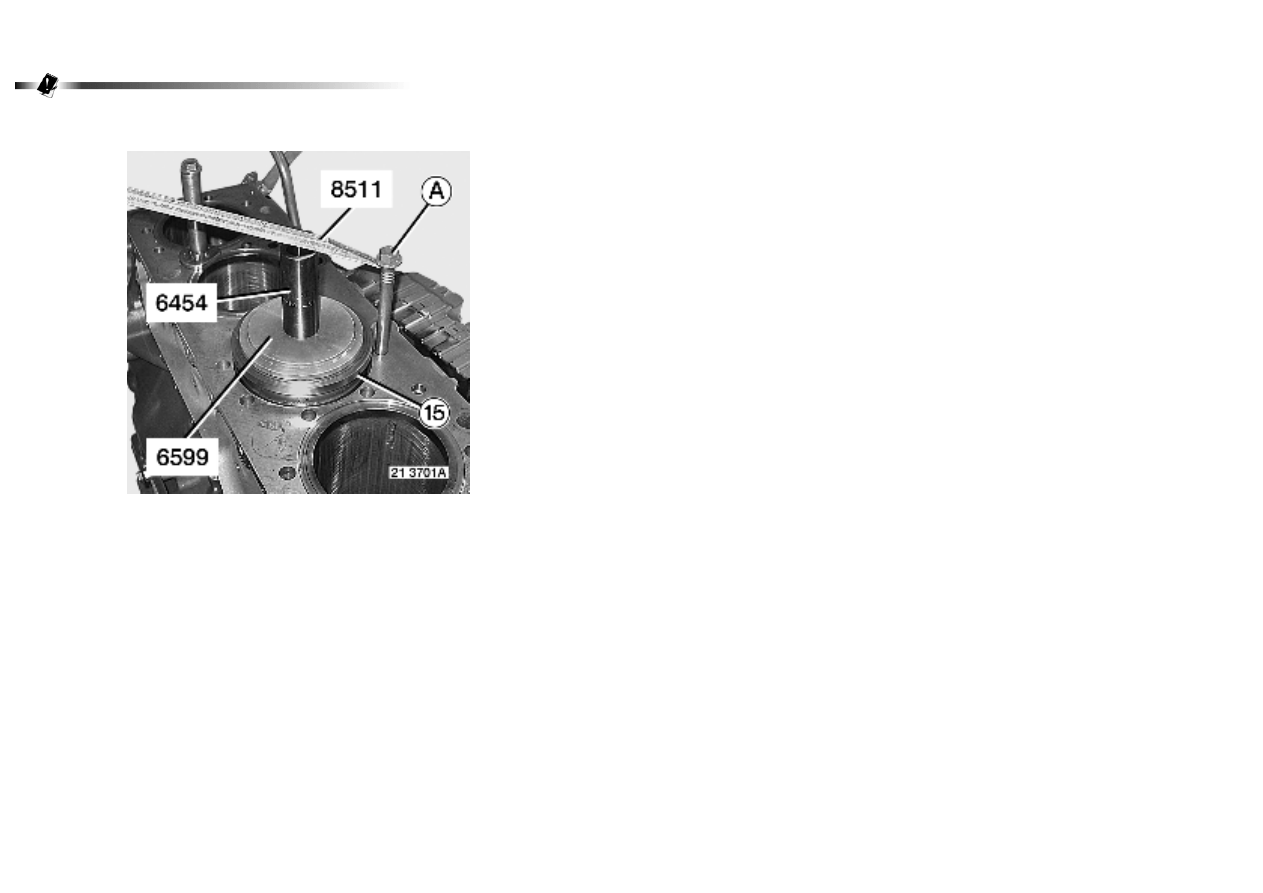

Fit liners

 (15).

Use a cylinder head bolt

 (A).

Use tools 6599 + 6454 + 8511.
