Renault Magnum engine. Manual - part 11

6 / 14

Remove bolts

 (5).

Remove connecting rod caps

 (6).

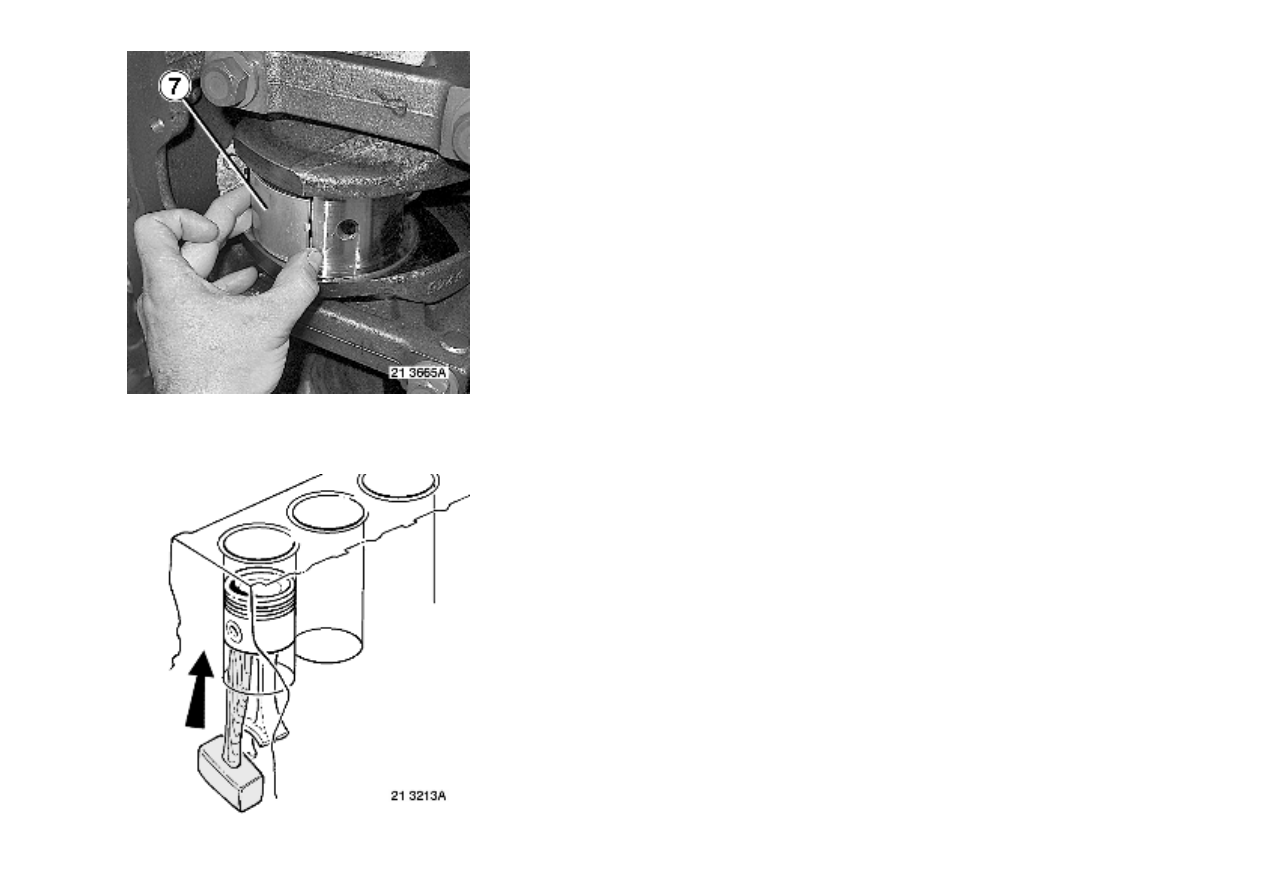

Remove bearing half-shells

 (7).

If necessary, remove the scale from the top of the liner.

7 / 14

Take out the connecting rod/piston assembly through the top of the cylinder block by pushing with the handle of a hammer.

Piston rings

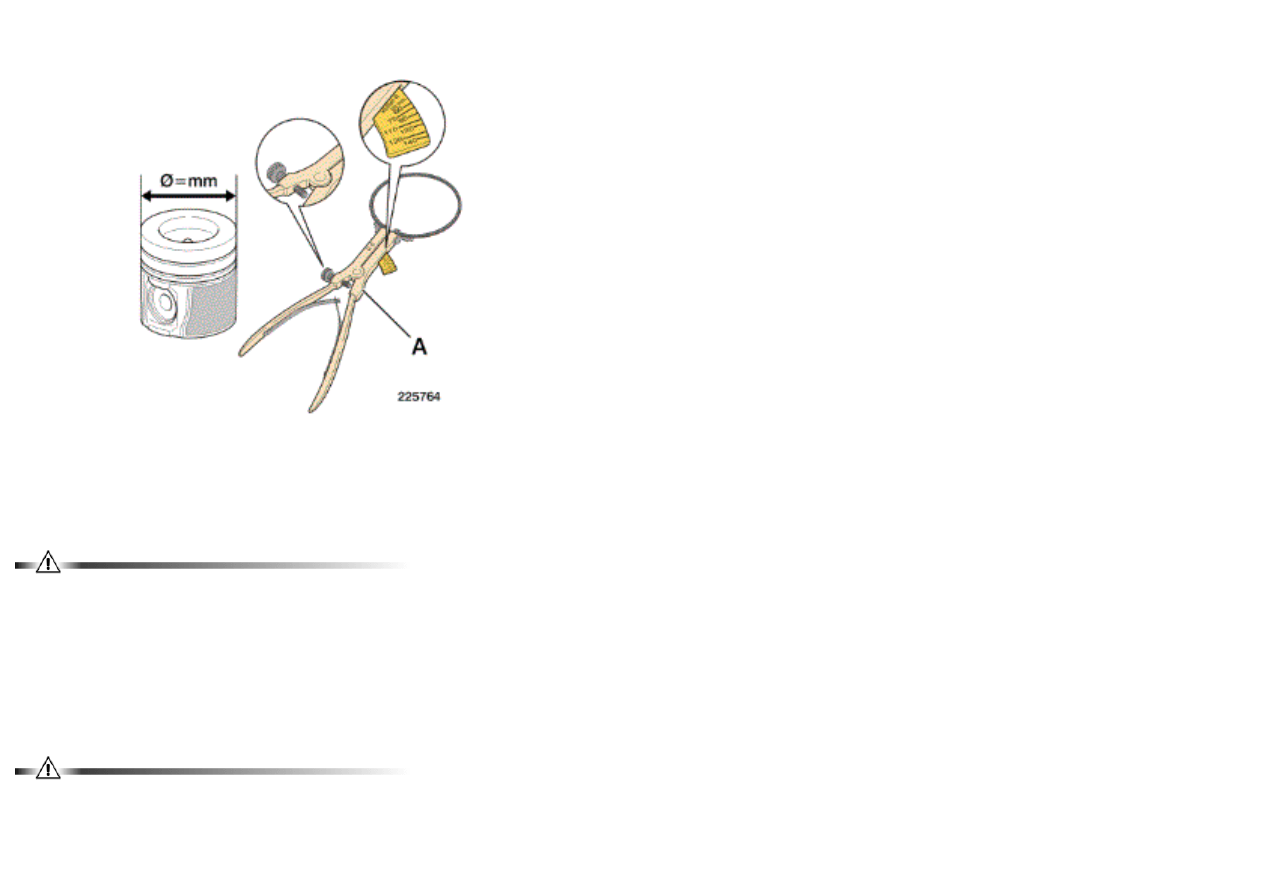

Adjust the gap of grips on tool

 A according to the diameter of piston.

See pages .

A = 0083

Remove piston rings

 (8- 9 - 10).

To avoid breakage of the piston rings  during operation and during assembly / dismantling of the fire and compression rings, it is vital to not

exceed the spacing distance  X.Fire ring  (8): X = 37.6 mmCompression ring  (9): X = 38 mmOil scraper ring  (10): X = 34.1 mm
Pistons

Remove circlips

 (11).

Remove spigot

 (12).

Remove piston

 (13).

Liners

The O-rings for cylinder liners are made from fluoride rubber. When the fluoride rubber is subjected to elevated temperatures (more than 300°C),

hydrofluoric acid may be formed. Hydrofluoric acid is highly corrosive!

 * Contact with the skin may cause ulcers.

8 / 14

 * Splashing into the eyes may cause serious burns.

 * Breathing in the vapours may cause lesions in the respiratory tracts.

Pay utmost attention when working on engines that may have been subjected to elevated temperatures, e.g. overheating caused by seizing or

fire.Under no circumstances should cylinder liner O-rings be burnt after disassembly or incinerated under non-controlled conditions.

 * Always wear chloroprene gloves (gloves for handling chemical products) and safety goggles for protection.

 * Handle removed O-rings as if they were an acid.

 * Never use compressed air to clean off residue. Even the ashes may still be extremely corrosive.

 * Put all the remains in a plastic box TO WHICH a label with a warning text is to be affixed.

 * Before taking off the gloves, wash them in running water.

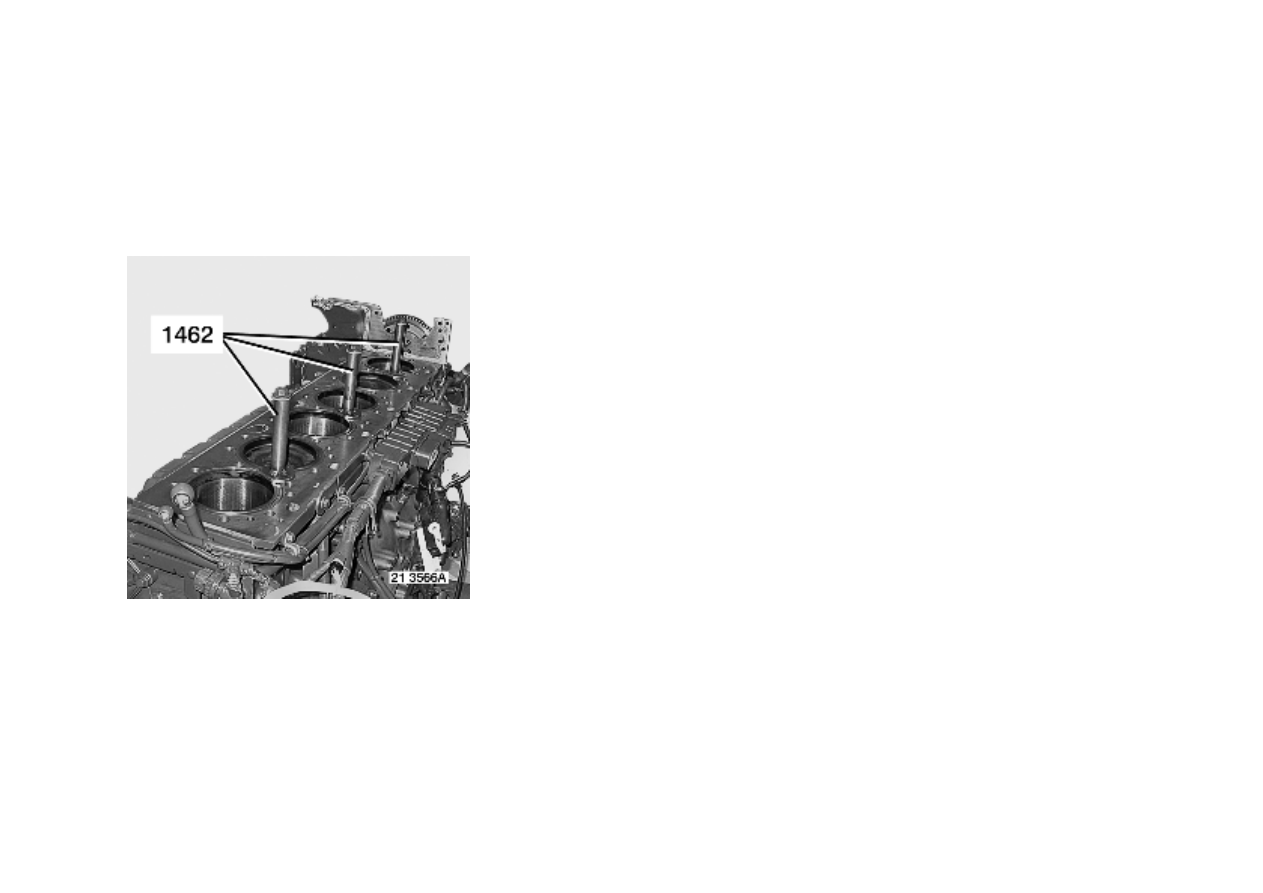

Withdraw tool 1462.

9 / 14

Withdraw liners

 (15).

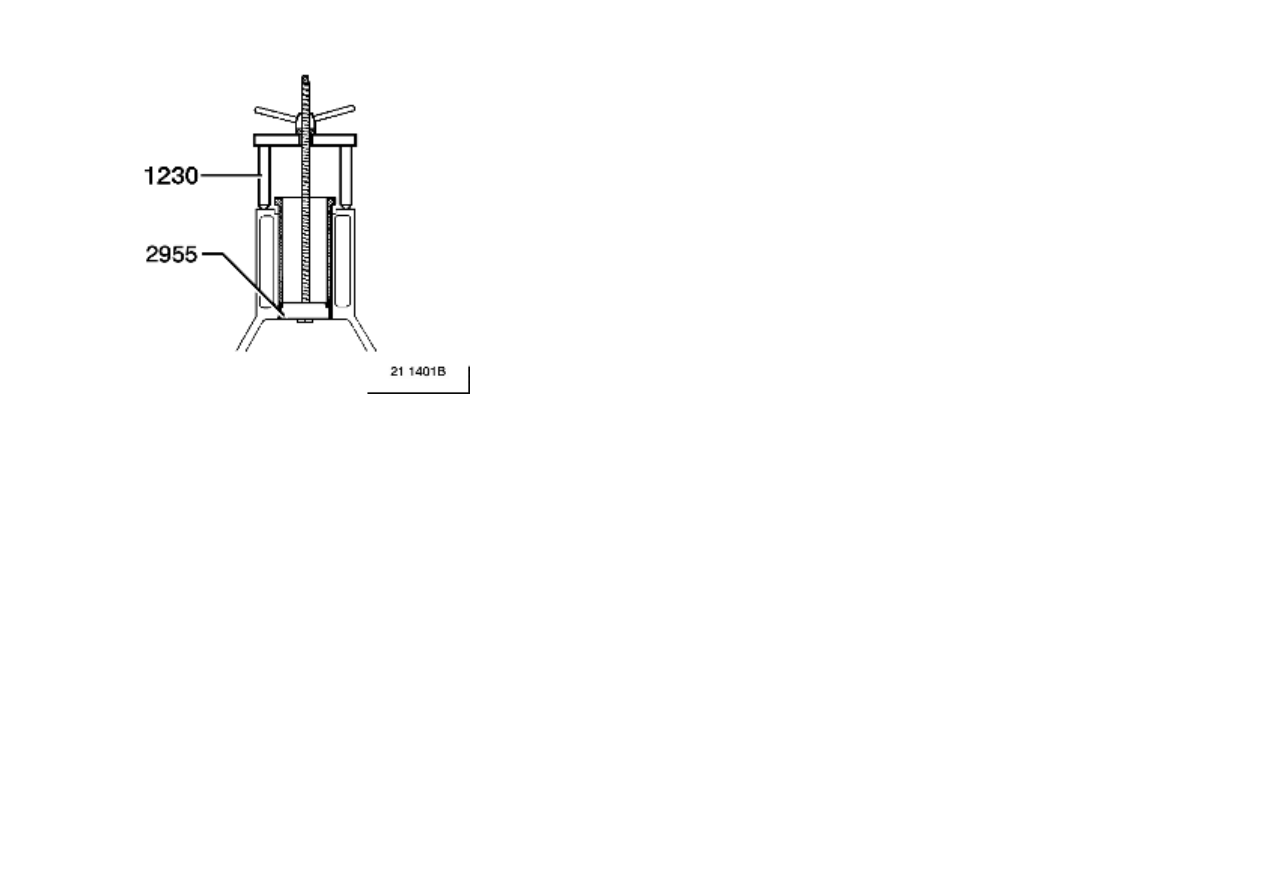

Use tool 1230 + 2955.

Remove gaskets

 (16 - 17 - 18).

Crankshaft

Remove crankshaft front seal casing.

See pages .

Remove flywheel.

See pages .

Remove oil pump.

See pages .
