Renault Magnum engine. Manual - part 9

11 / 12

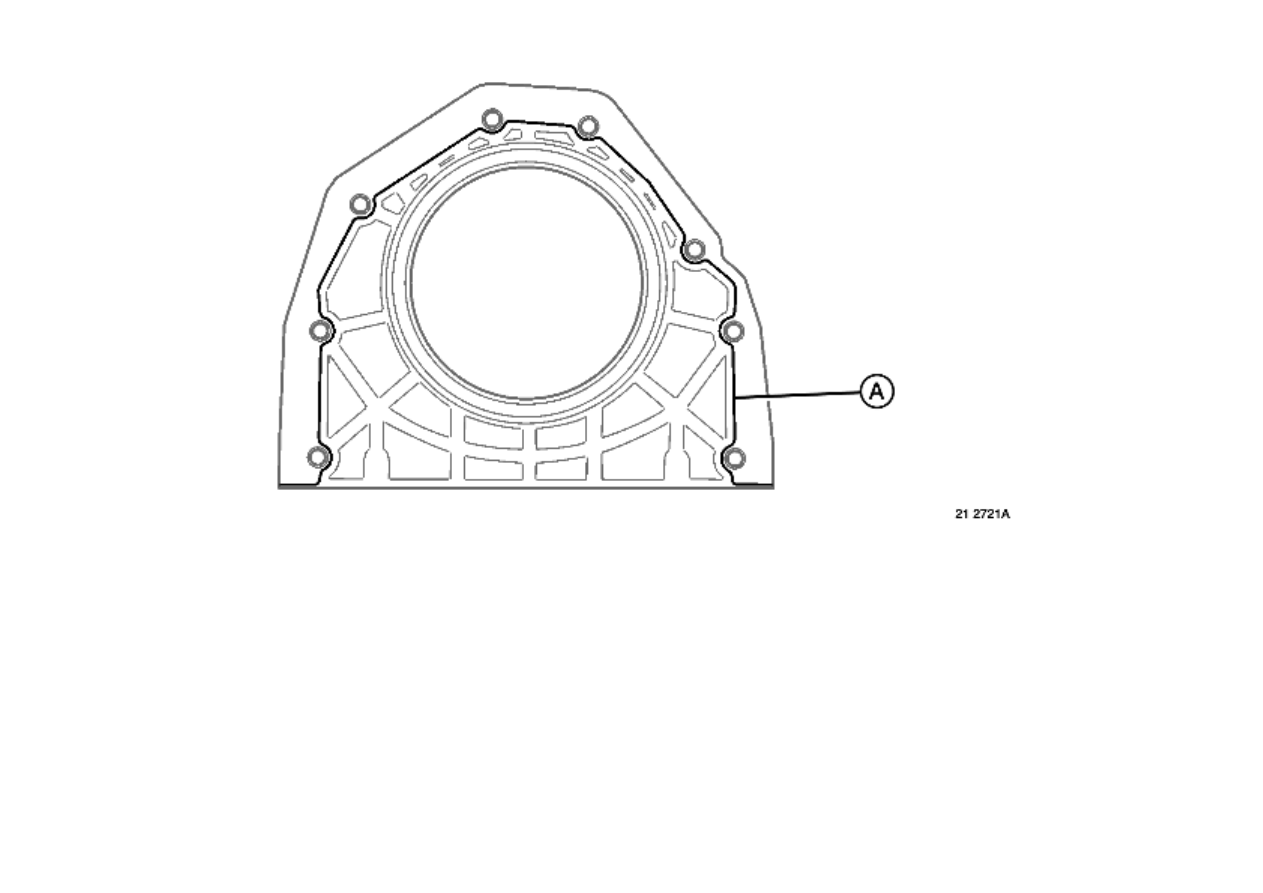

Apply a bead of silicone

dia. 2 mm  (A) as shown in the drawing. Perform assembly within 20 minutes of application of the silicone.

Apply "

ADHESIF SILICONE 7091

".

12 / 12

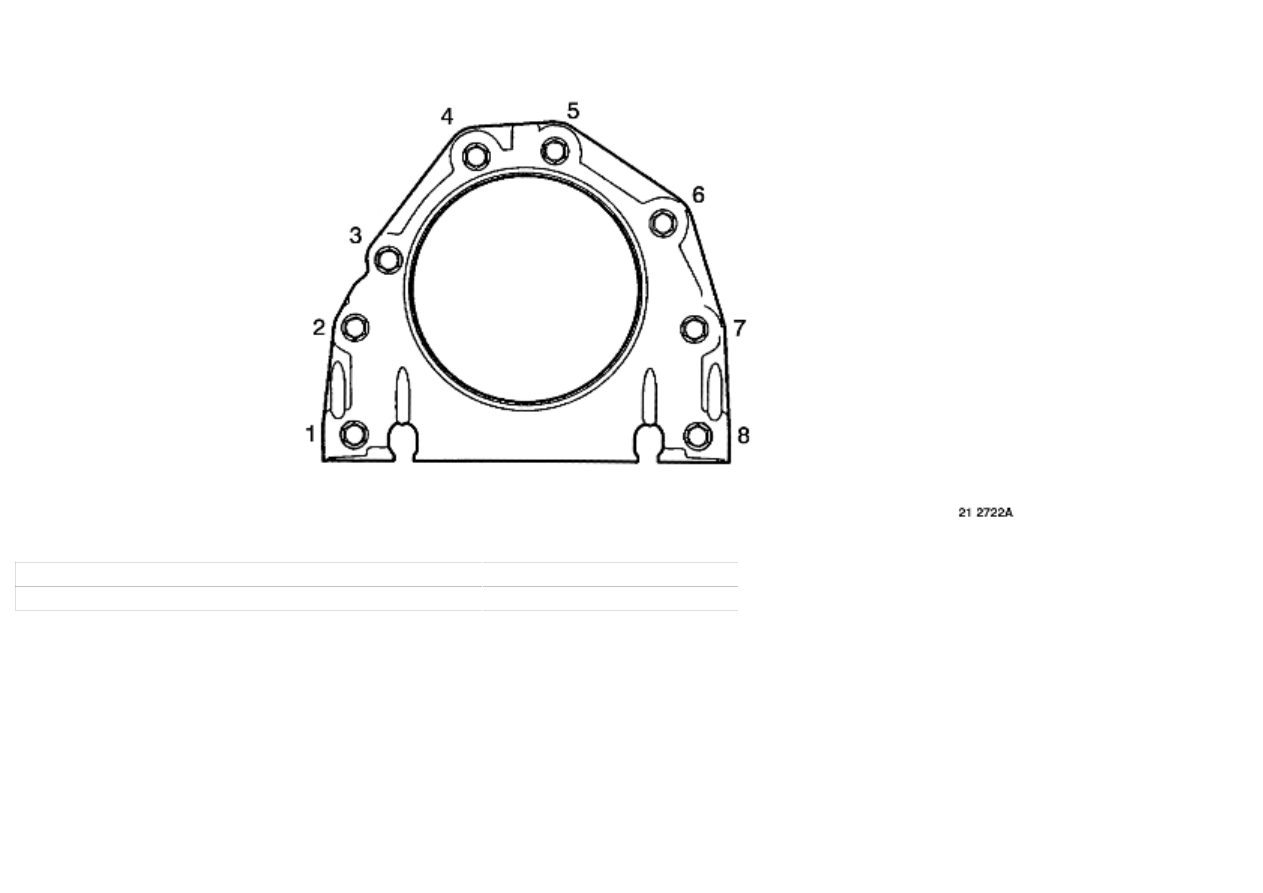

The item numbers indicate the tightening sequence.

Stage

 1: bolts (2 - 7)

24±4 Nm

Stage

 2: bolts (1 › 8)

24±4 Nm

Follow the tightening sequence.

1 / 1

Mobile hitch, exploded view

1 / 14

Mobile hitch, dismantling

The item numbers indicated in the text refer to the drawing on page .

Remove the cylinder head.

See pages .

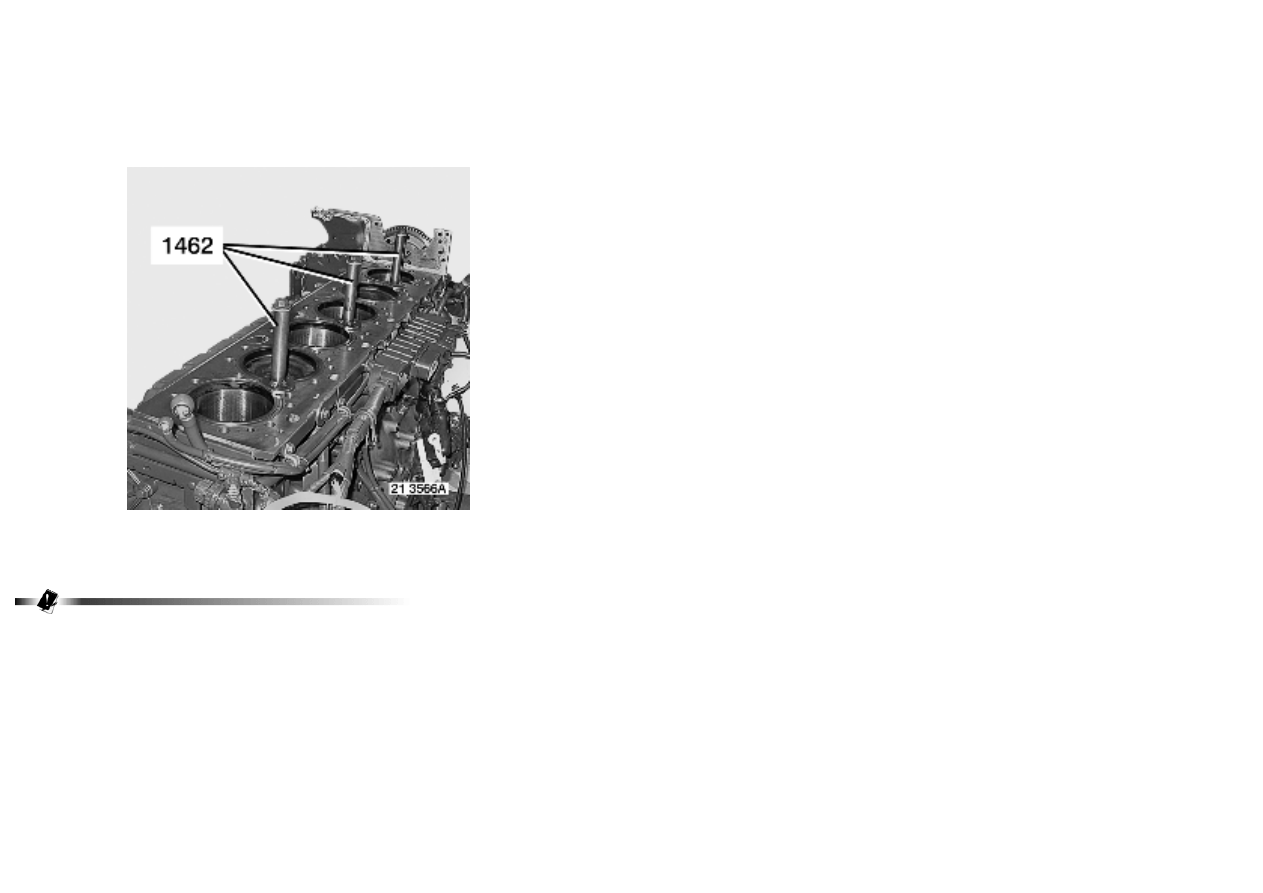

Install tool 1462.

Remove the oil sump.

See pages .

During the reciprocating gear removal operation, carefully mark the position of installation of each part, and more particularly the connecting rod bearing

half-shells and caps.
