Renault Magnum engine. Manual - part 10

2 / 14

Cylinder block stiffener

Turn the engine over.

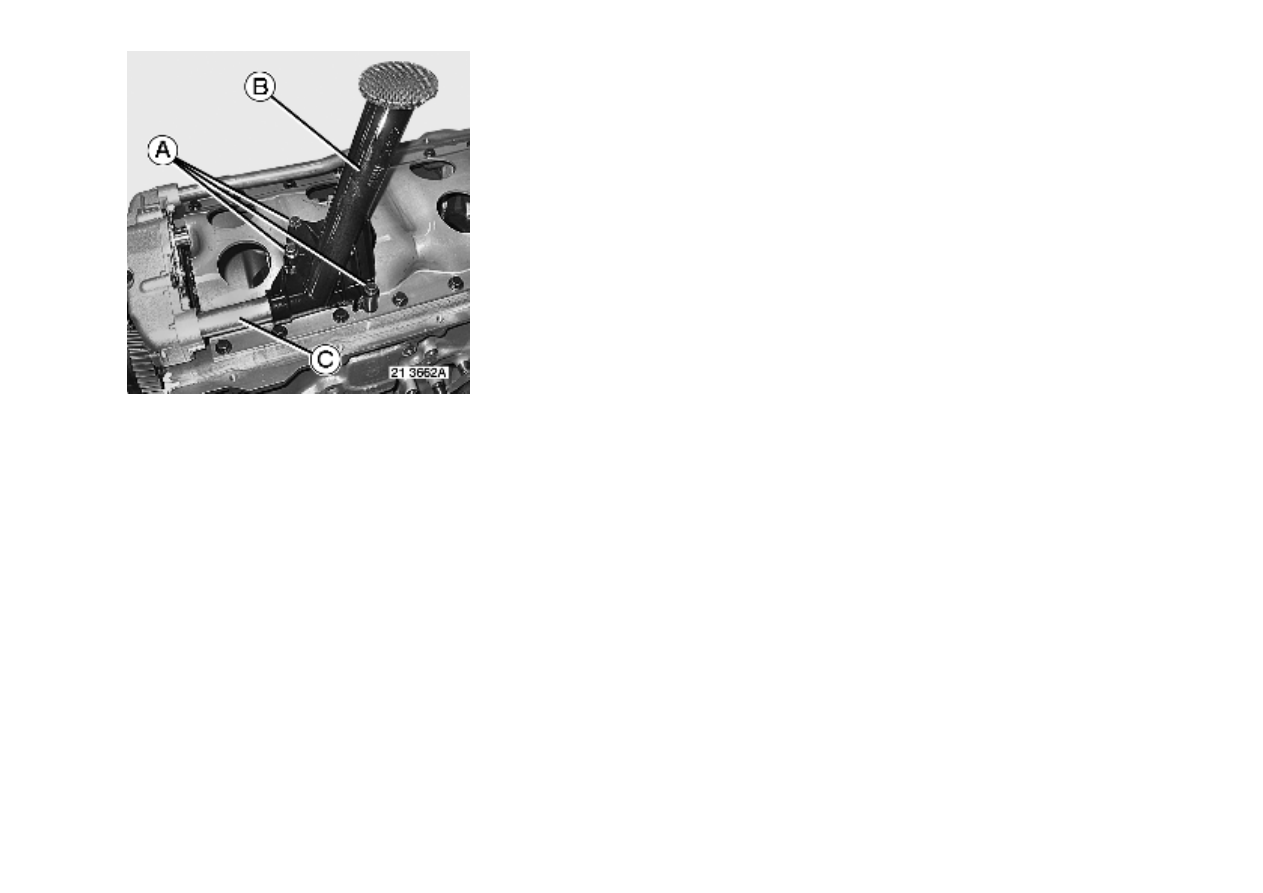

Remove bolts

 (A).

Remove oil strainer

 (B).

Remove tube

 (C).

Loosen bolts

 (1) proceeding in the reverse sequence to tightening.

See pages .

3 / 14

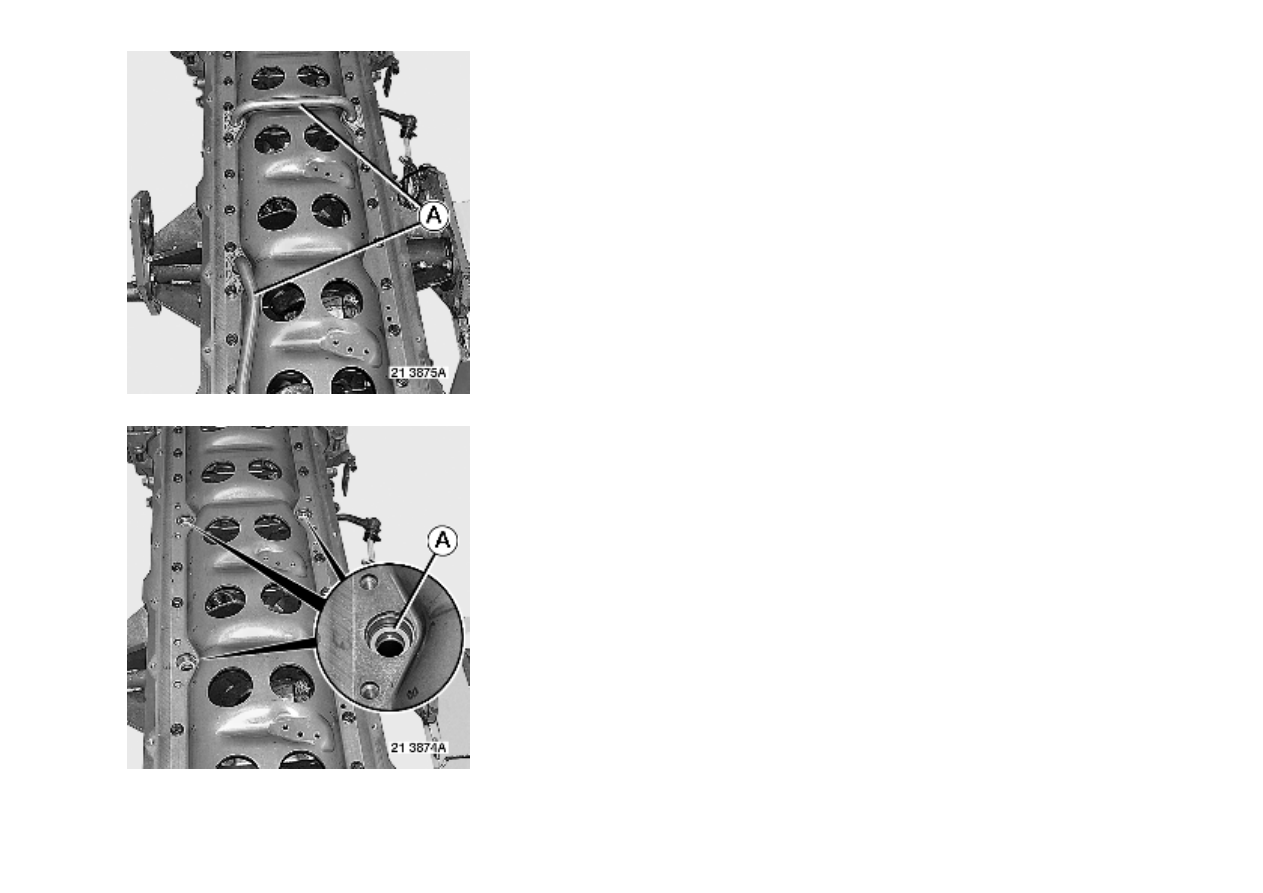

Remove pipes

 (A).

Remove seals

 (A).

Remove bolts

 (1).

Remove cylinder block stiffener

 (2).

4 / 14

Wear gloves for protection.
Oil jets

Remove bolts

 (3).

Remove oil jets

 (4).

Connecting rods
Precautions

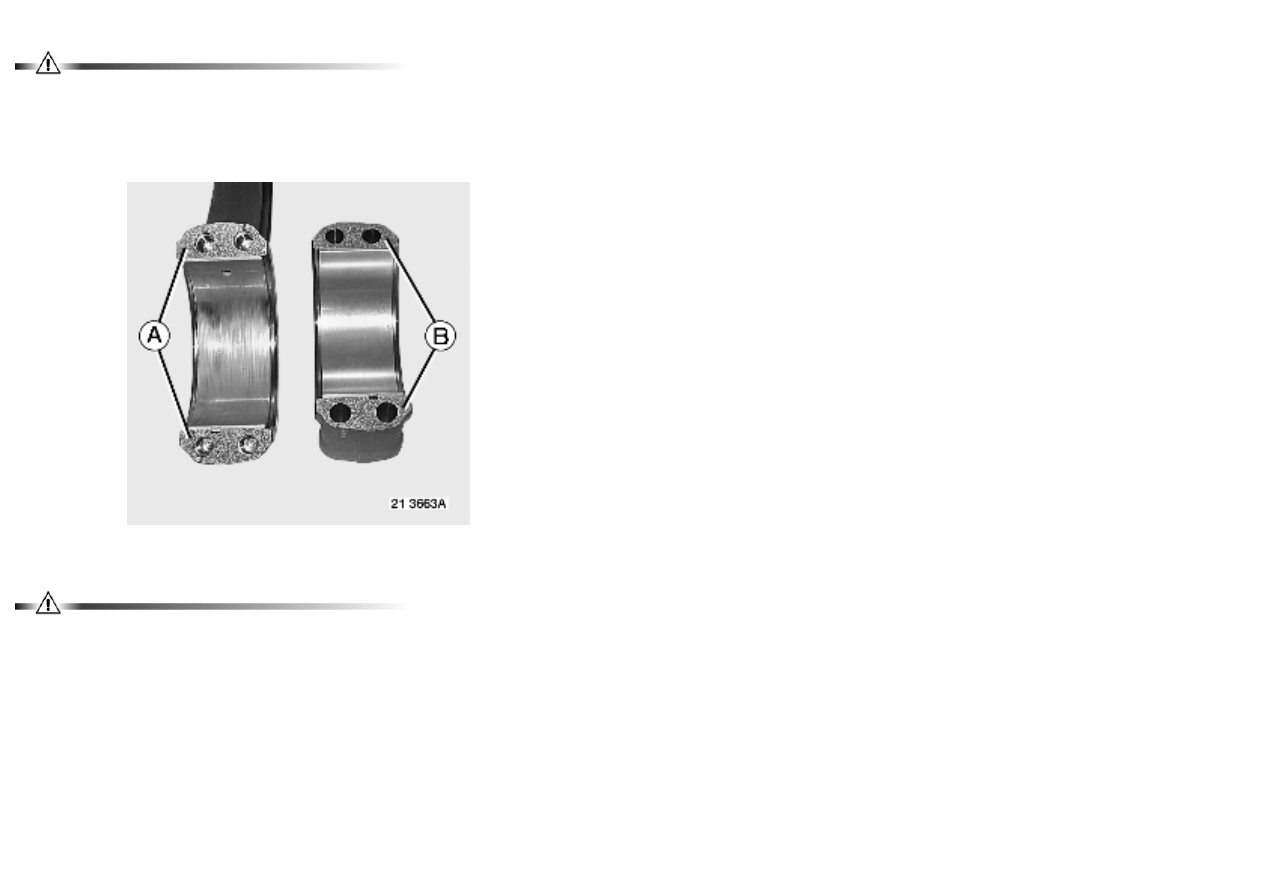

Split connecting rodSo as to not have to loosen a connecting rod during operation, it is crucial to not bump, nor apply oil to the part and keep

the contact faces  (A - B), which correspond to the relief of the connecting rod cap / connecting rod parting line, immaculately clean.

5 / 14

Turn the crankshaft so as to be able to gain access to the connecting rod cap to be removed.

Check for the presence of marks on the connecting rod.

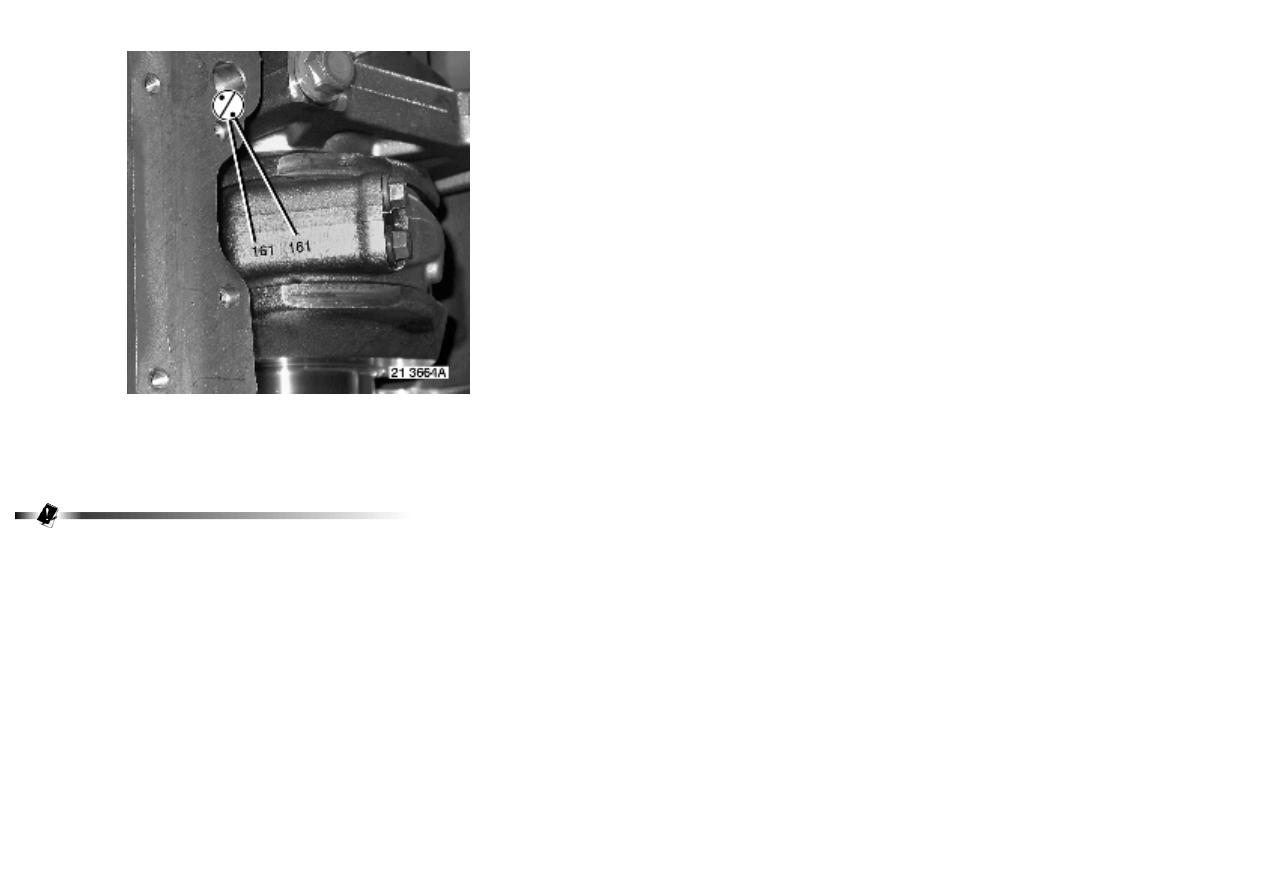

Identification marking

The connecting rod and its cap are paired and marked with a 3-figure identification number (*).

(*) With the identification markings opposite one another.
