Renault Magnum engine. Manual - part 8

7 / 12

Fit bolts

 (1).

Tighten bolts

 (1 - 2) to torque.

See pages .

Withdraw tool 6401.

Clean and carefully inspect the contact faces of seal

 (1).

The seal is supplied fitted to a protective ring. It is essential to hold the seal to the ring until it is finally installed in the case.Do not apply grease

to the lips.Any seal that has been removed from its ring must not be re-used.

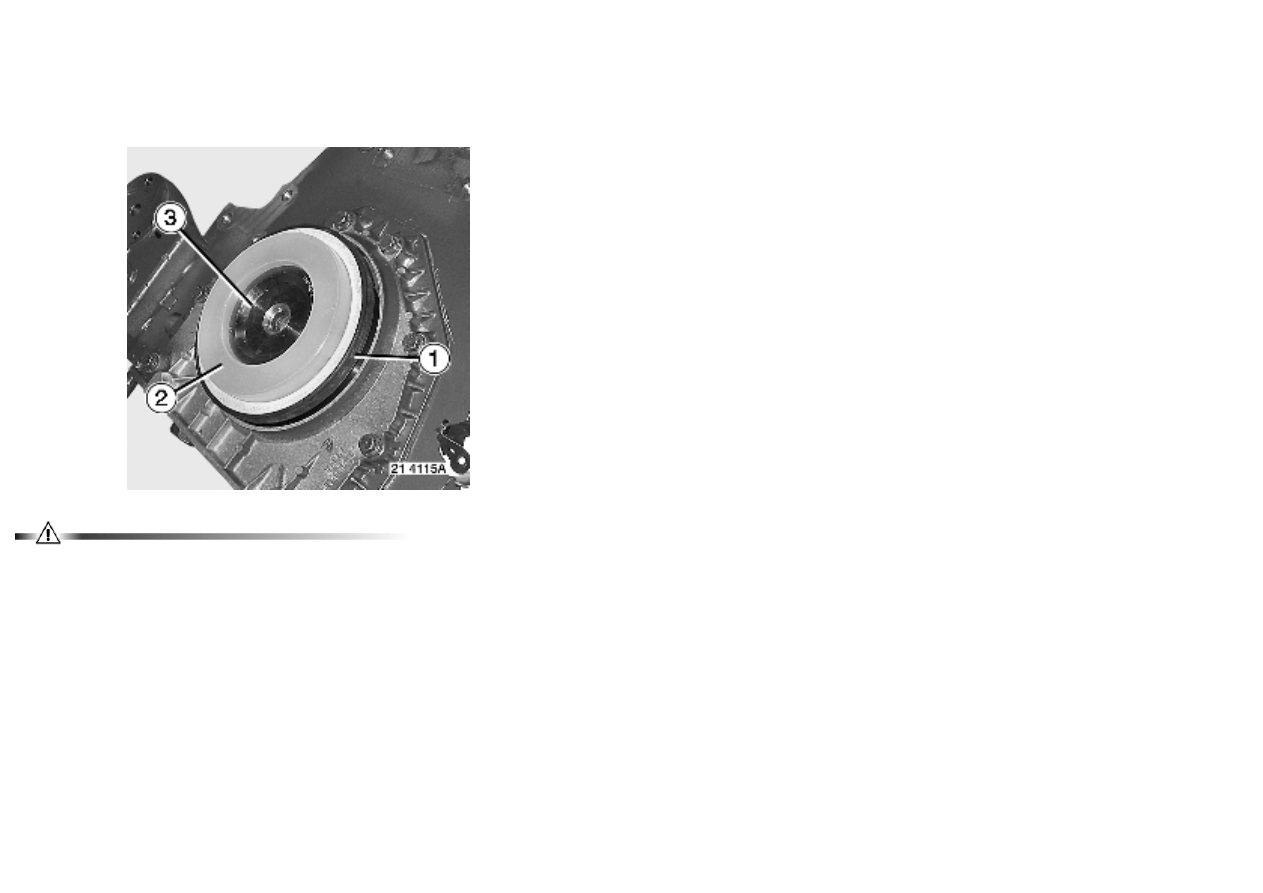

Position protective ring

 (2) on crankshaft (3).

8 / 12

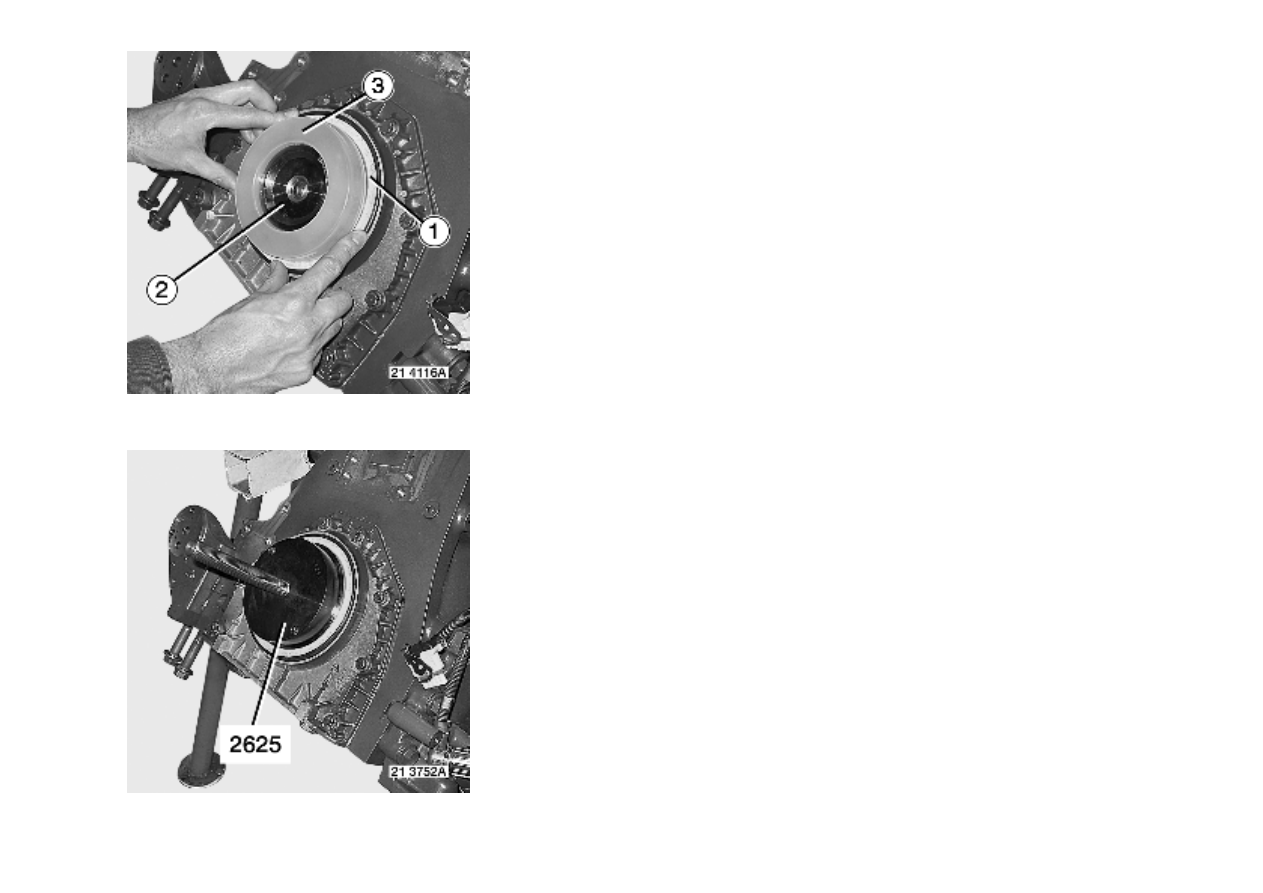

Slide seal

 (1) onto crankshaft (2).

Withdraw protective ring

 (3).

Mount tool 2625.

9 / 12

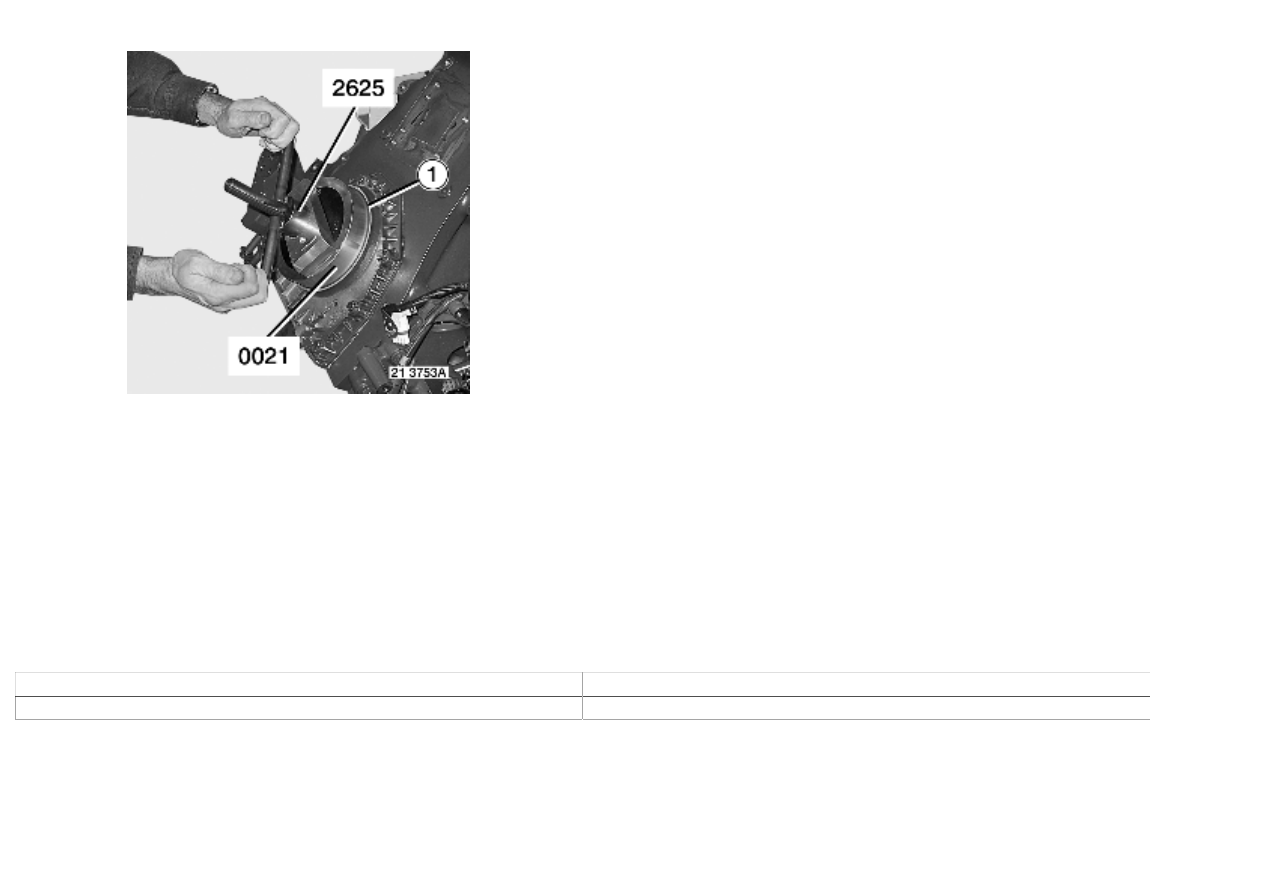

Mount tool 0021.

Using tool 2625, bring tool 0021 into abutment against the crankshaft so as to position seal

 (1) correctly in its housing.

Withdraw tool 0021 + 2625.

When fitting a model

 B casing already fitted with a gasket, follow the same procedure as for fitting a model A casing.

See pages .

Fit the oil sump.

See pages .

Fit damper.

See pages .

Consumables

Automotive part N°

Industrial reference N°

56 89 501 292

Silicon adhesive 7091

Tools
Specific tools

10 / 12

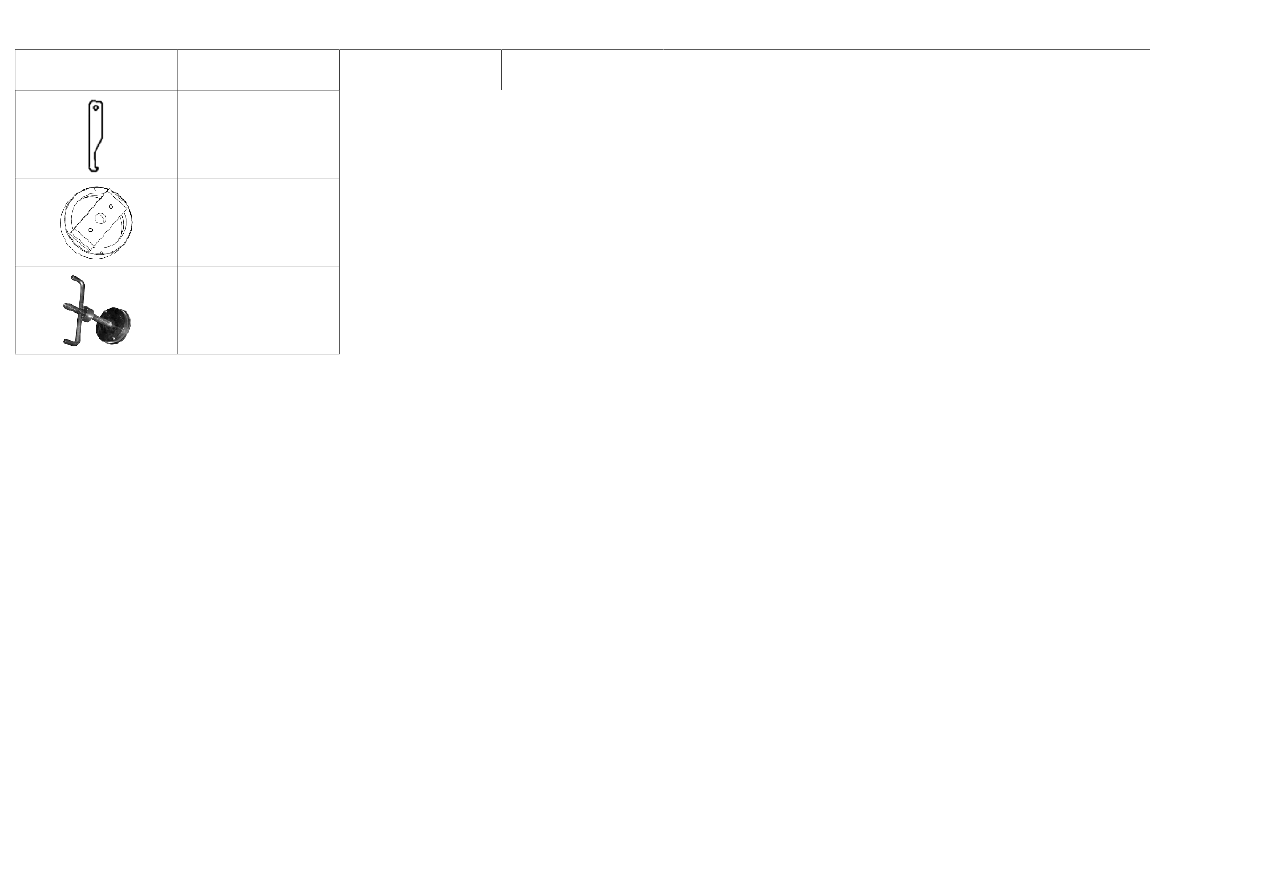

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

7409996401

7488800021

5000262625

Crankshaft sealed casing, tightening torques
