Renault Magnum engine. Manual - part 6

2 / 3

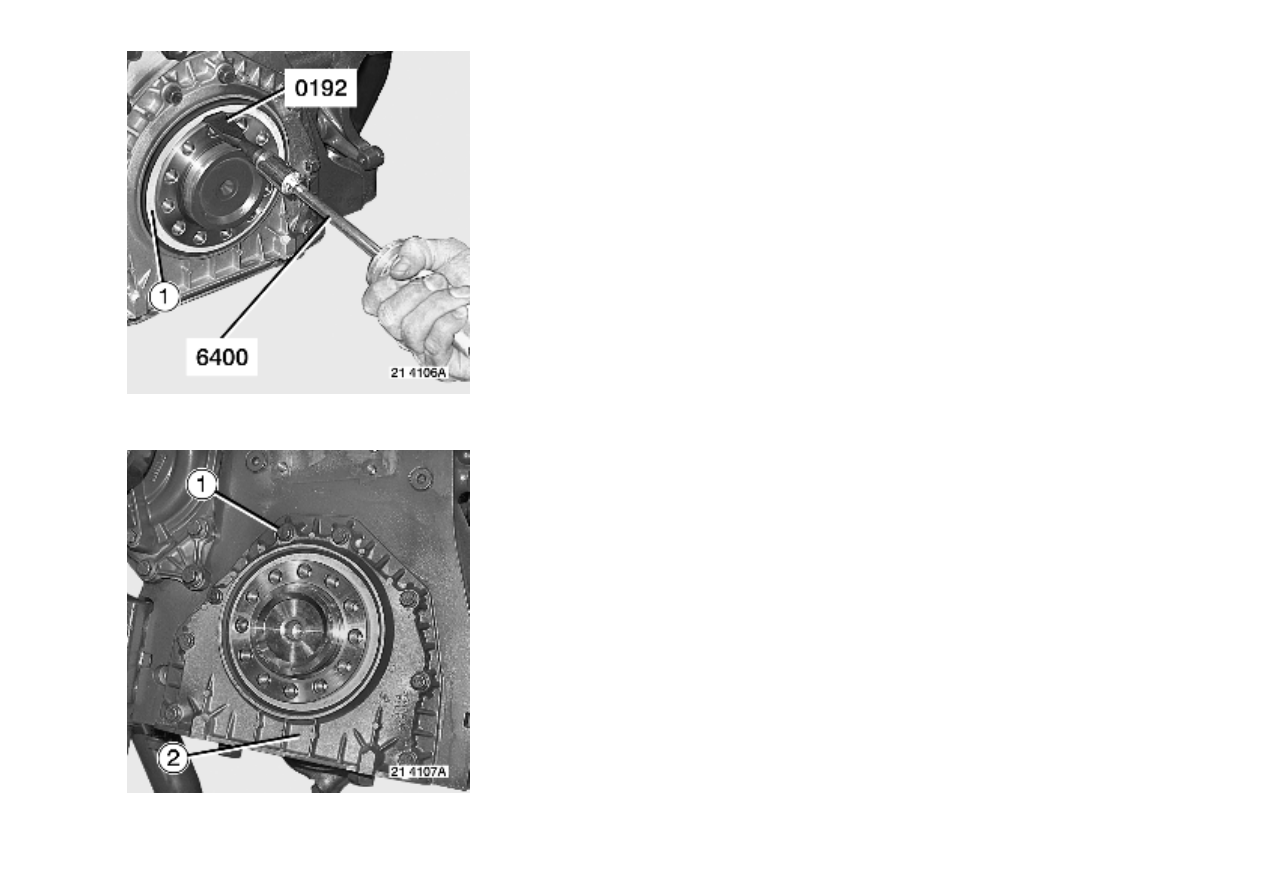

Remove lip seal

(1).

Use tool 0192 + 6400.

Remove securing nuts and bolts

 (1).

Remove casing

 (2).

3 / 3

Tools
Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

7409990192

PULLER

2

1

7409996400

PULLER

2

1

1 / 12

Crankshaft front seal, fitting

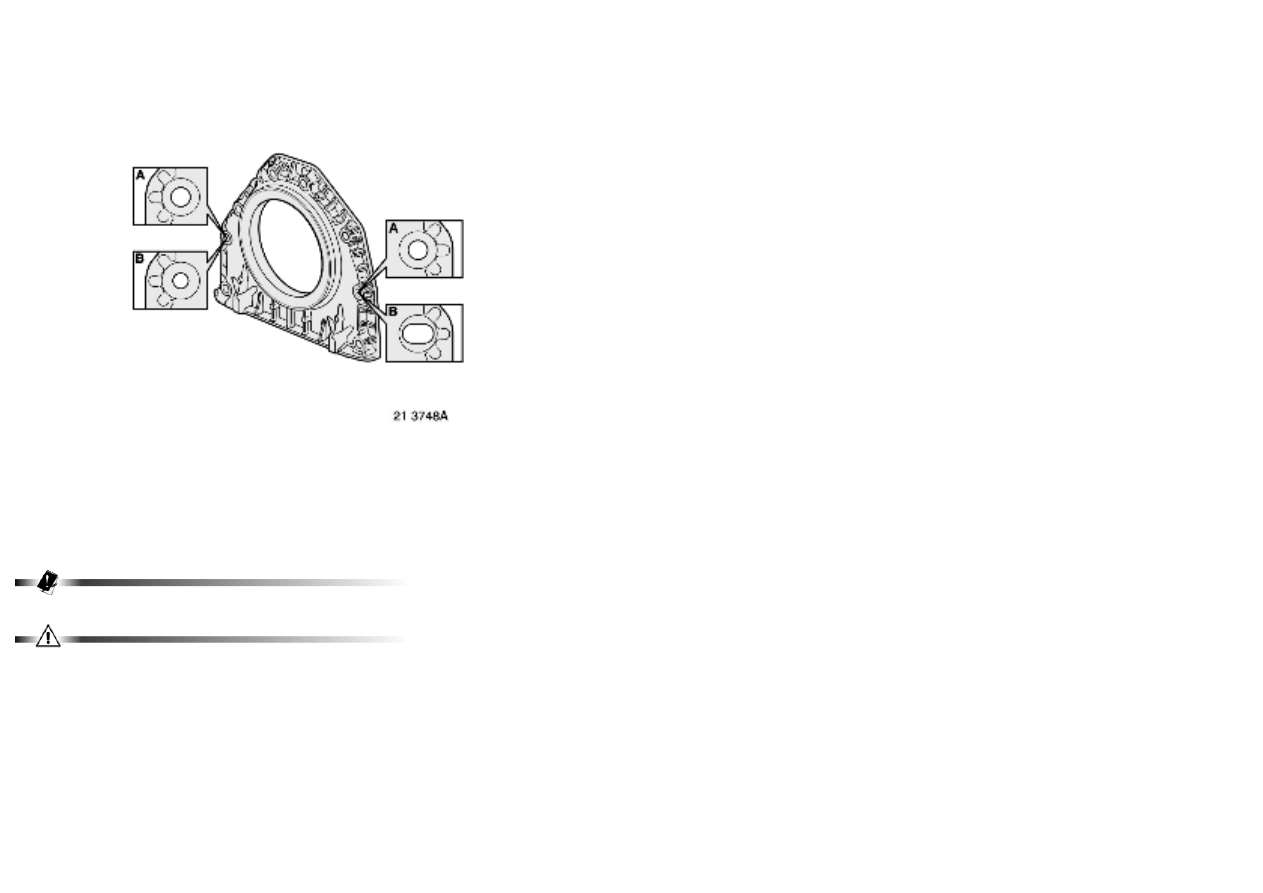

There are

 2 crankcase models:

Model

 A.

Model

 B.

See illustration opposite.
Model: A

If it has, it is essential to replace the seal and the crankcase.

The seal is supplied fitted to a protective ring. It is essential to hold the seal to the ring until it is finally installed in the case.Do not apply grease

to the lips.Any seal that has been removed from its ring must not be re-used.

2 / 12

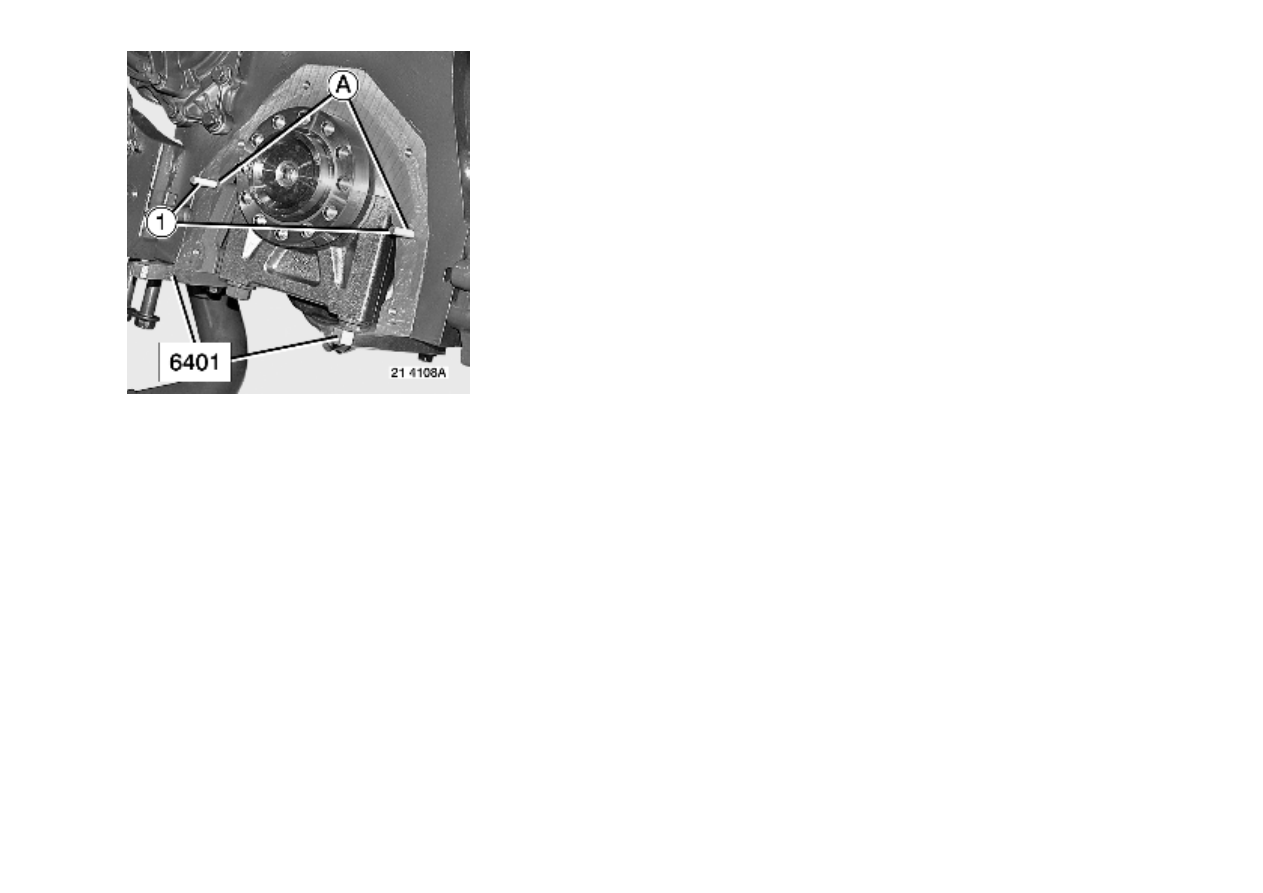

Install tool 6401.

Tighten bolts to torque.

See pages .

Fit bolts

 (1) in locations (A).

Use

 2 headless screws (1) diameter: M8 mm, length: 50 mm.

Clean the contact faces thoroughly.

Apply a bead of sealing compound to the gearbox casing joint face.

Apply "

SILICONE 7091

".

See pages .
