Renault Magnum engine. Manual - part 7

3 / 12

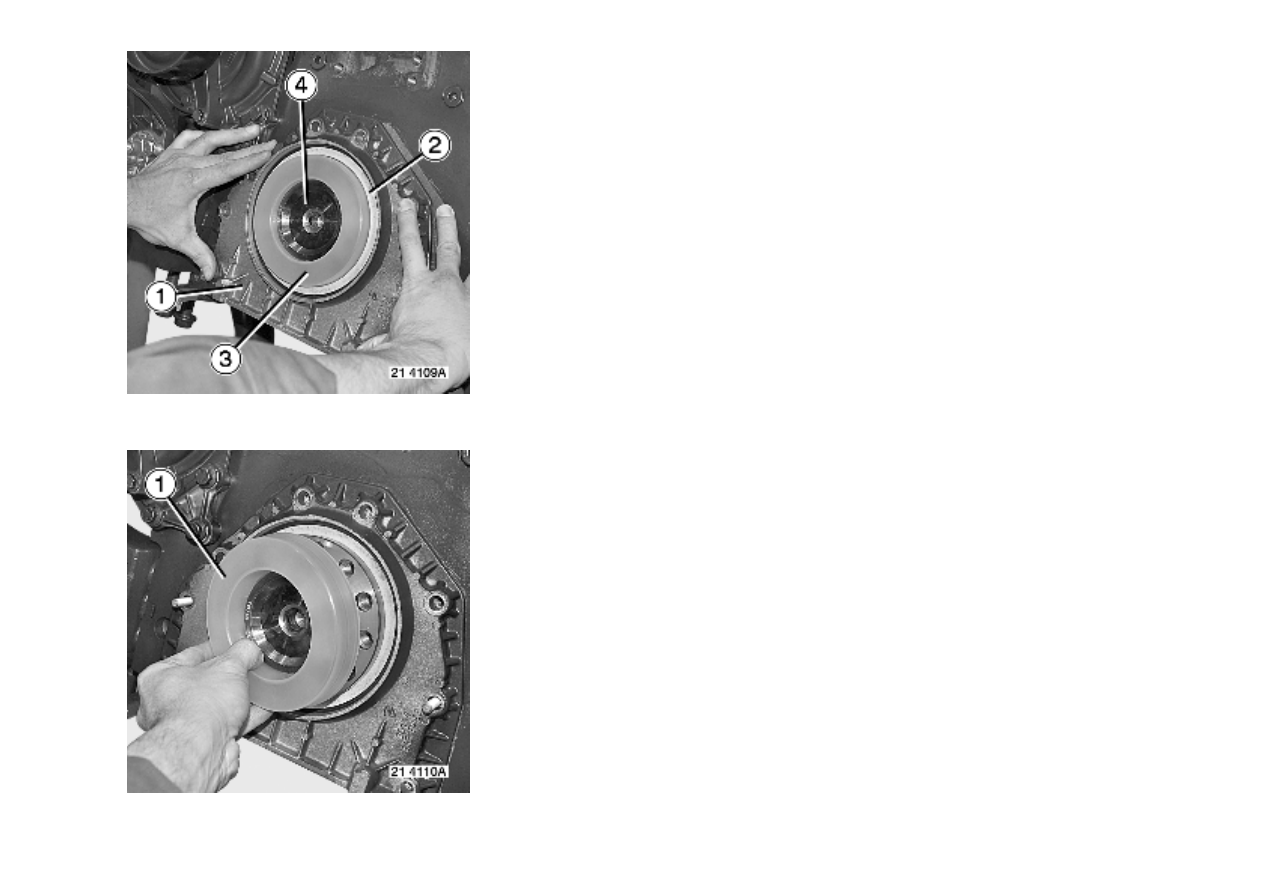

Position the casing

 (1) / gasket (2) / protection ring (3) assembly on the crankshaft (4).

Push the casing

 (1) as far as abutment.

Withdraw protective ring

 (1).

4 / 12

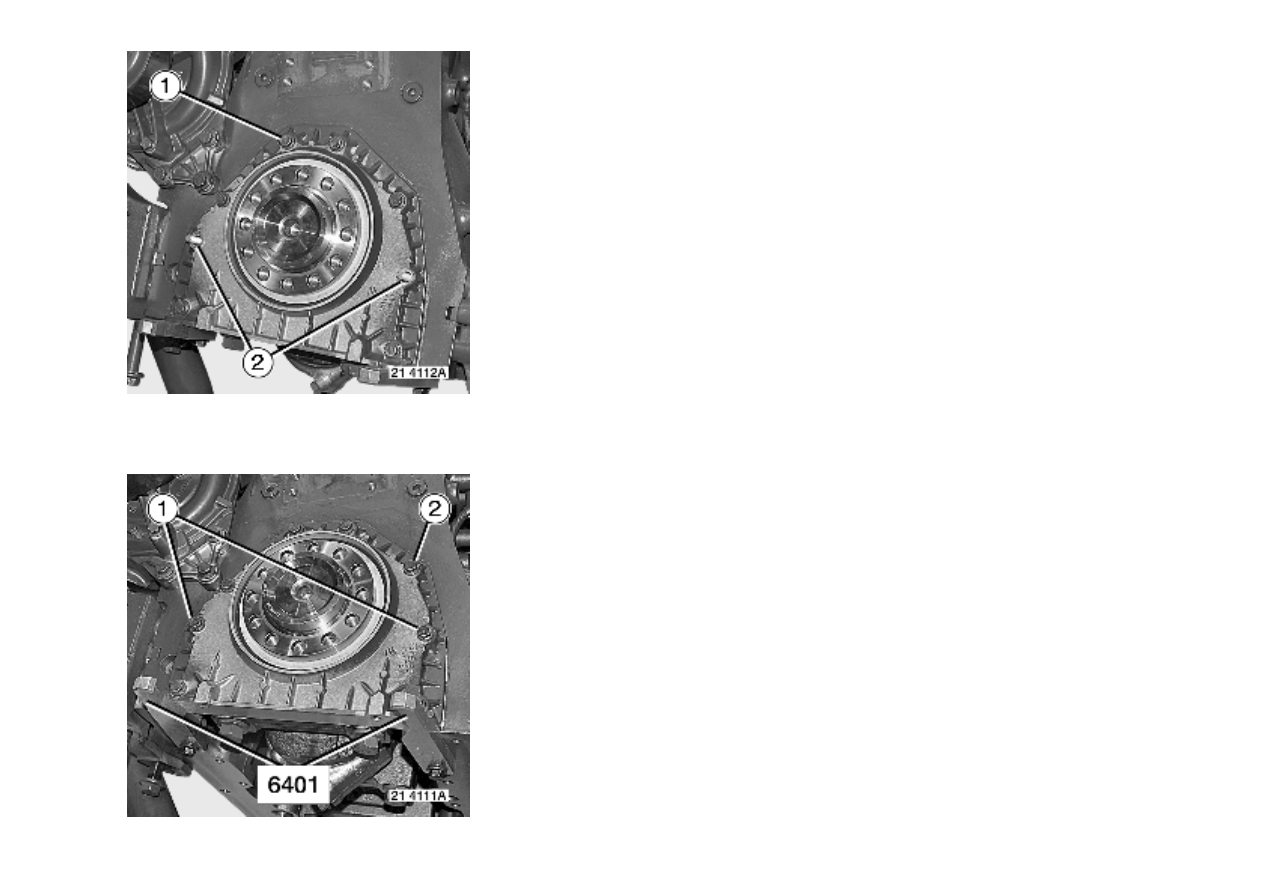

Fit bolts

 (1).

Start bolts

 (1).

Remove headless bolts

 (2).

Fit bolts

 (1).

5 / 12

Tighten bolts

 (1 - 2) to torque.

See pages .

Withdraw tool 6401.

Fit the oil sump.

See pages .

Fit damper.

See pages .

Model: B

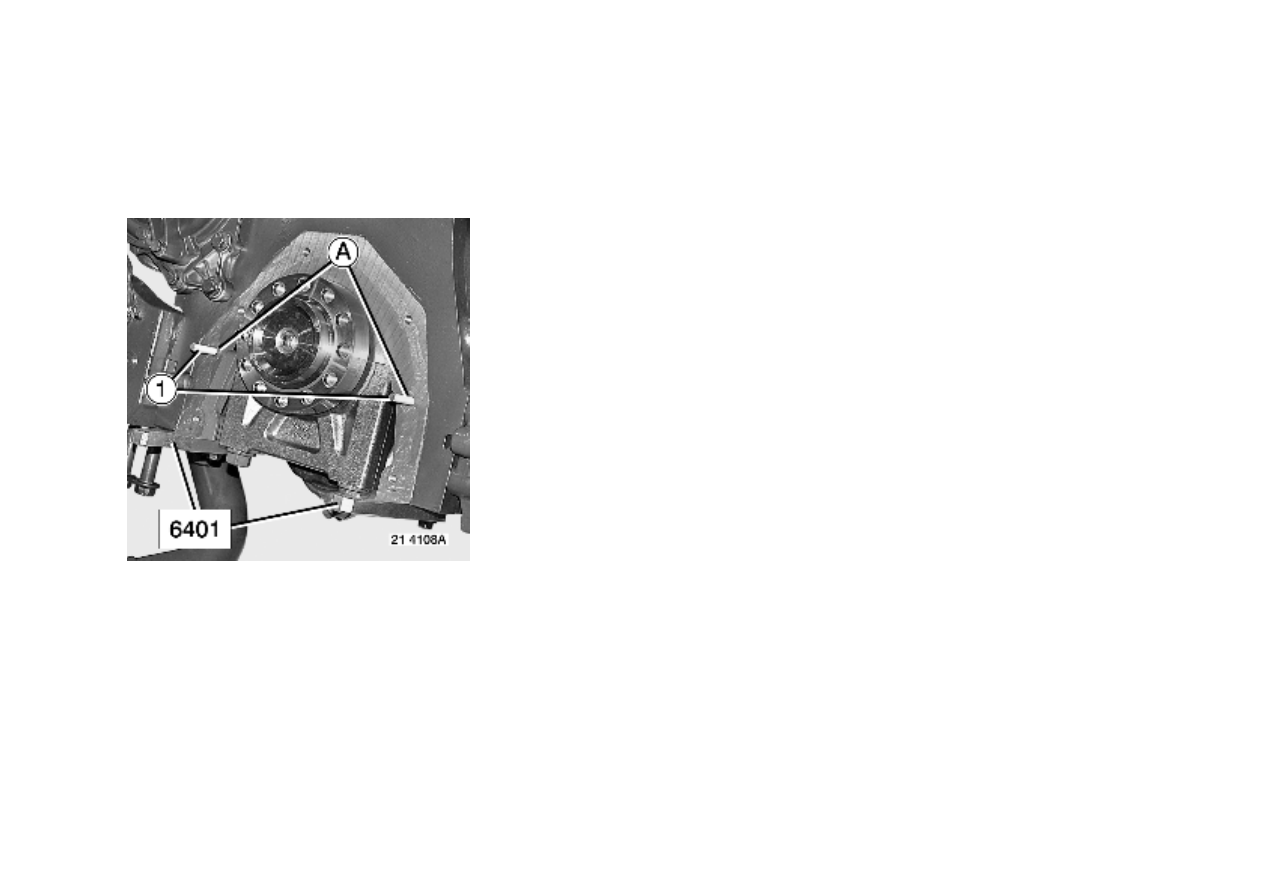

Install tool 6401.

Tighten bolts to torque.

See pages .

Fit bolts

 (1) in locations (A).

Use

 2 headless screws (1) diameter: M8 mm, length: 50 mm.

Clean the contact faces thoroughly.

Apply a bead of sealing compound to the gearbox casing joint face.

Apply "

SILICONE 7091

".

See pages .

6 / 12

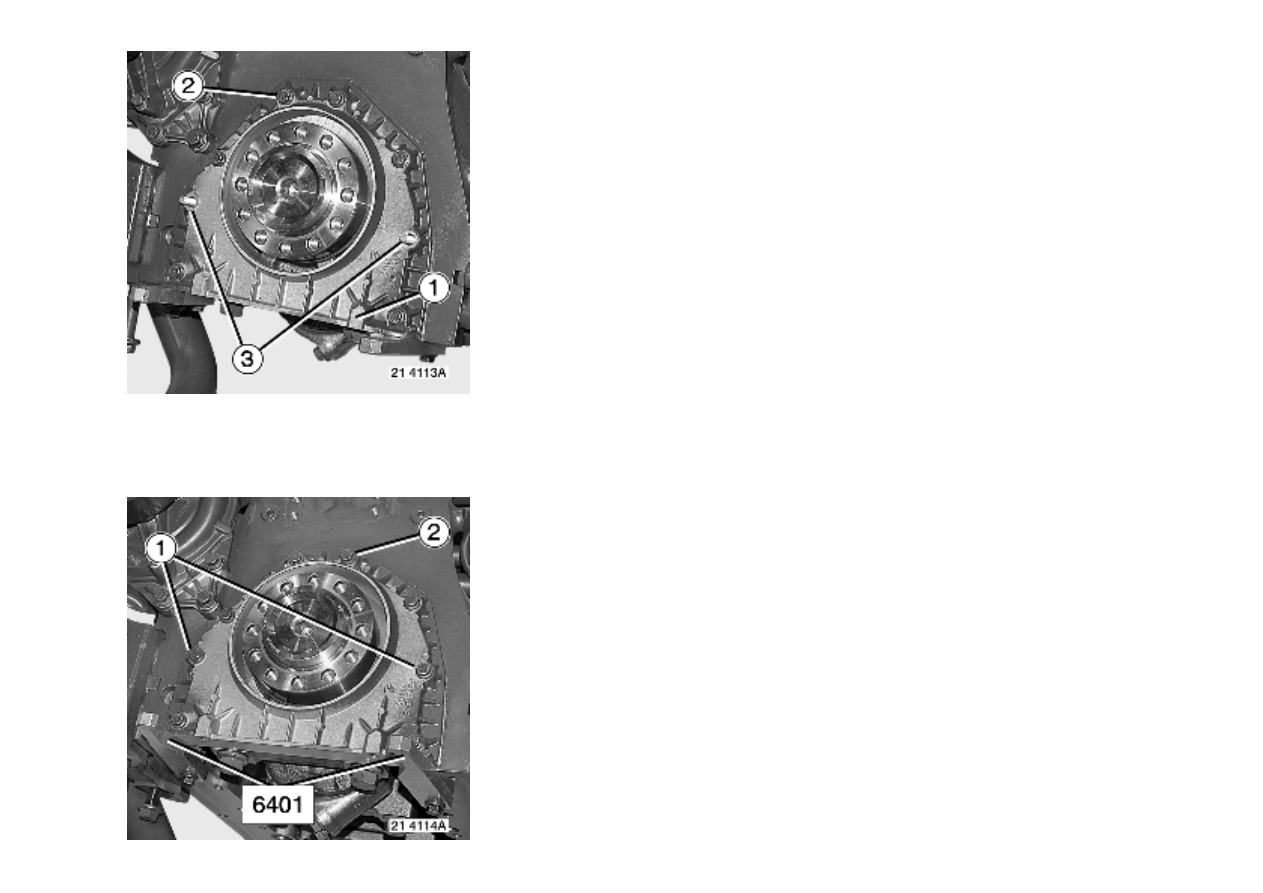

Fit casing

 (1).

Fit bolts

 (2).

Start bolts

 (2).

Remove headless bolts

 (3).
