Renault Magnum engine. Manual - part 5

7 / 9

AL

CHAUVIN ARNOUX

190 rue Championnet

FRANCE

01 44 85 44 85 - 01 46 27 73 89 -

AQ

BROWN & SHARP ROCH

13-15 avenue Georges de la Tour

BP 45

FRANCE

03 83 76 83 76 - 03 83 74 13 16 -

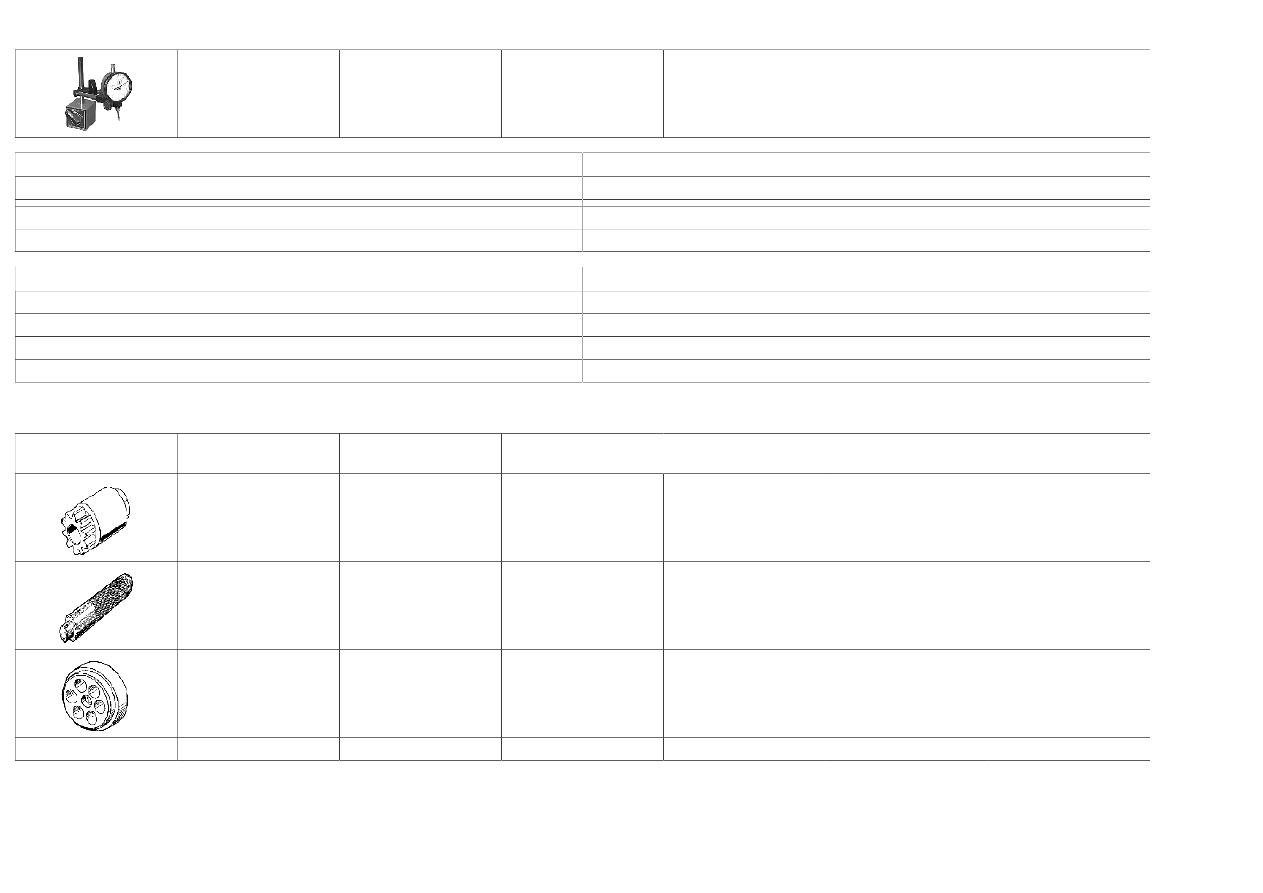

Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

5000261380

CONTROL

1

1

5000263016

HANDLE

2

1

5000262363

PUSHER

2

1

5000269776

INDICATOR DISC

1

1

8 / 9

Locally manufactured tool

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

OFL3241

HOOK

2

1

Engine flywheel, tightening torques

9 / 9

The bolts can be re-used no more than

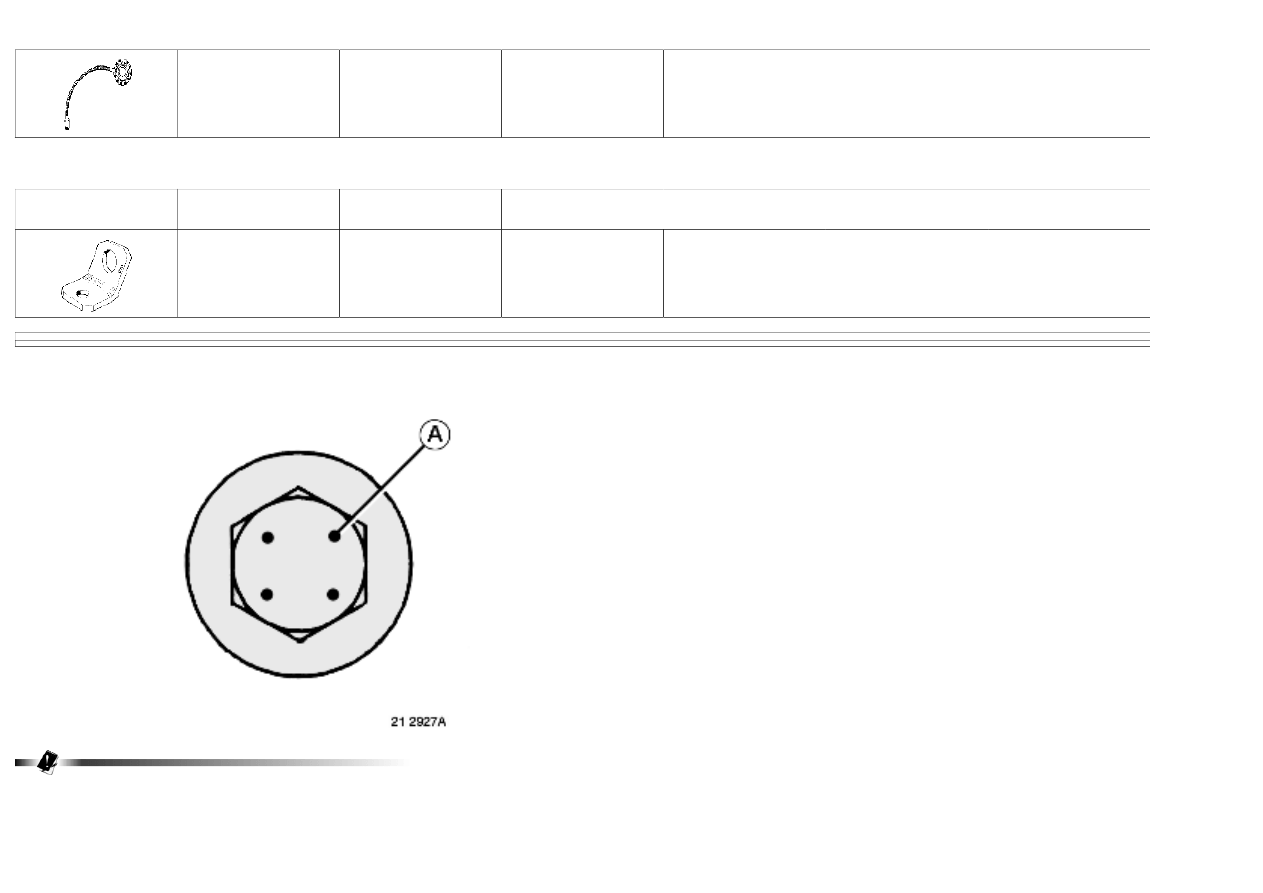

 4 times maximum. Mark the bolt head with an indentation (A) after tightening each time using a centre punch. In

this case, apply engine oil to the screw-threads and under the bolt heads.Do not apply engine oil to new bolts, which are already pre-lubricated.

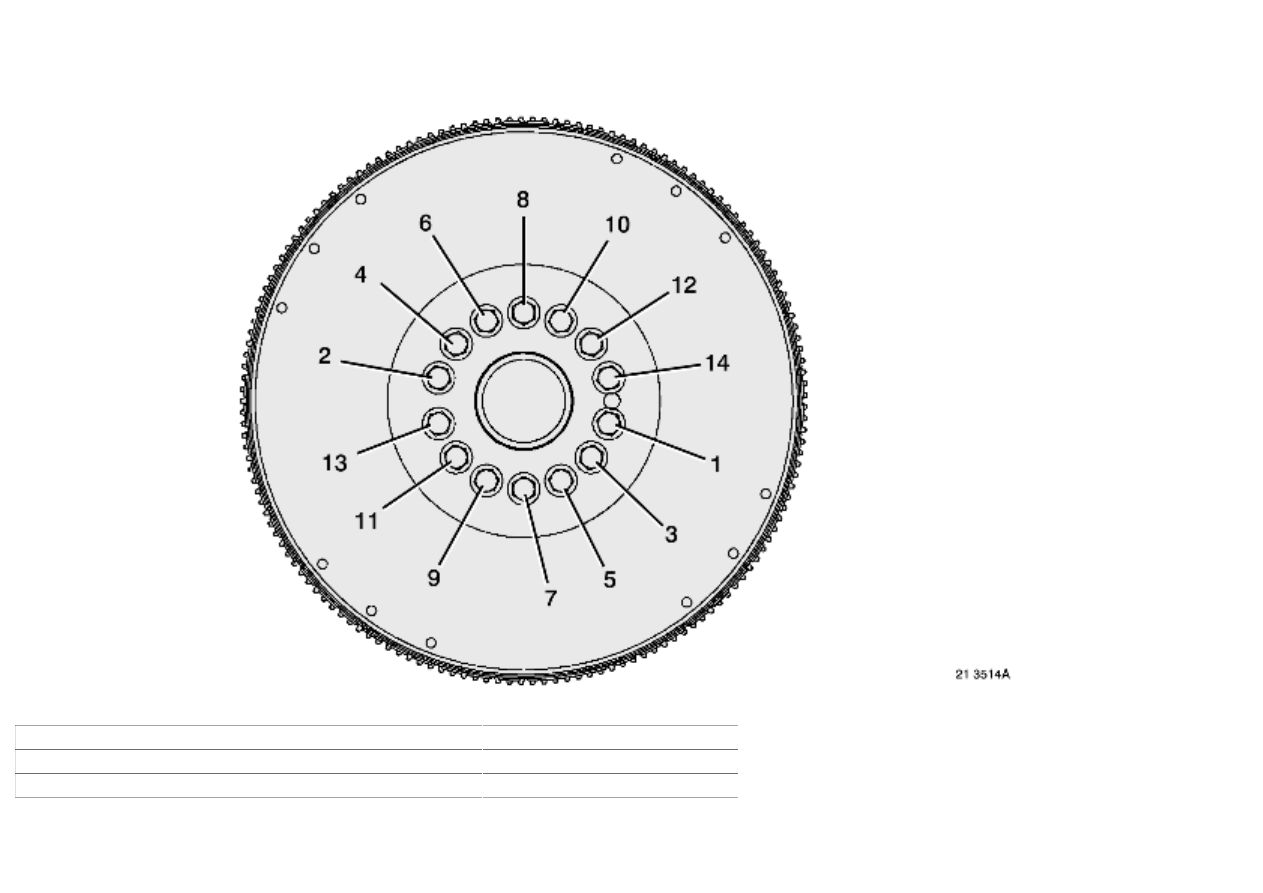

The item numbers indicate the tightening sequence.

Stage

1

60±5 Nm

Stage

2

120±10 °

Control torque

270 › 410 Nm

1 / 3

Crankshaft front seal, removal

There are

 2 crankcase models:

Model

 A.

Model

 B.

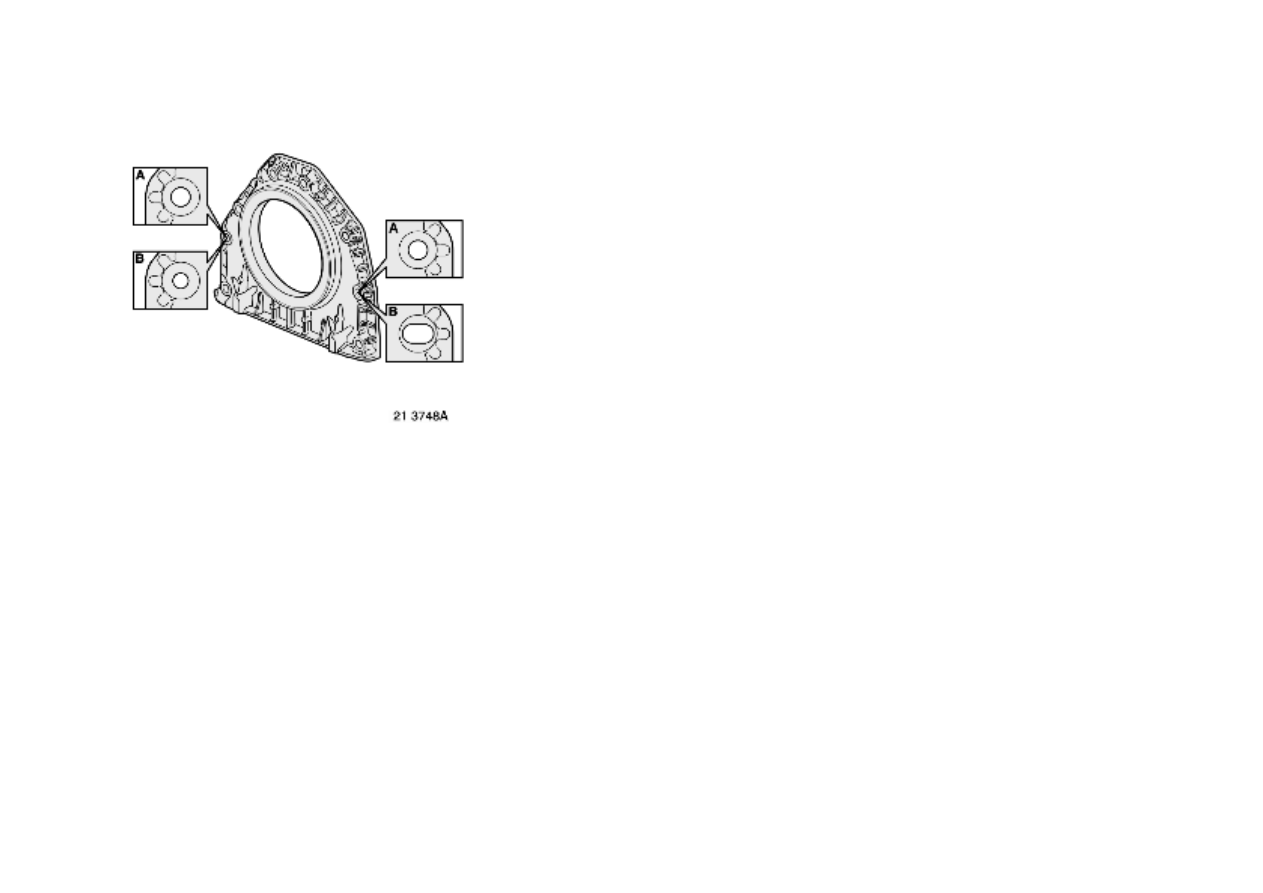

See illustration opposite.
Models A and B.

Remove damper.

See pages .

Remove the oil sump.

See pages .
