Renault Magnum engine. Manual - part 15

8 / 25

Fit bolts

 (19).

Tighten to torque.

See pages .

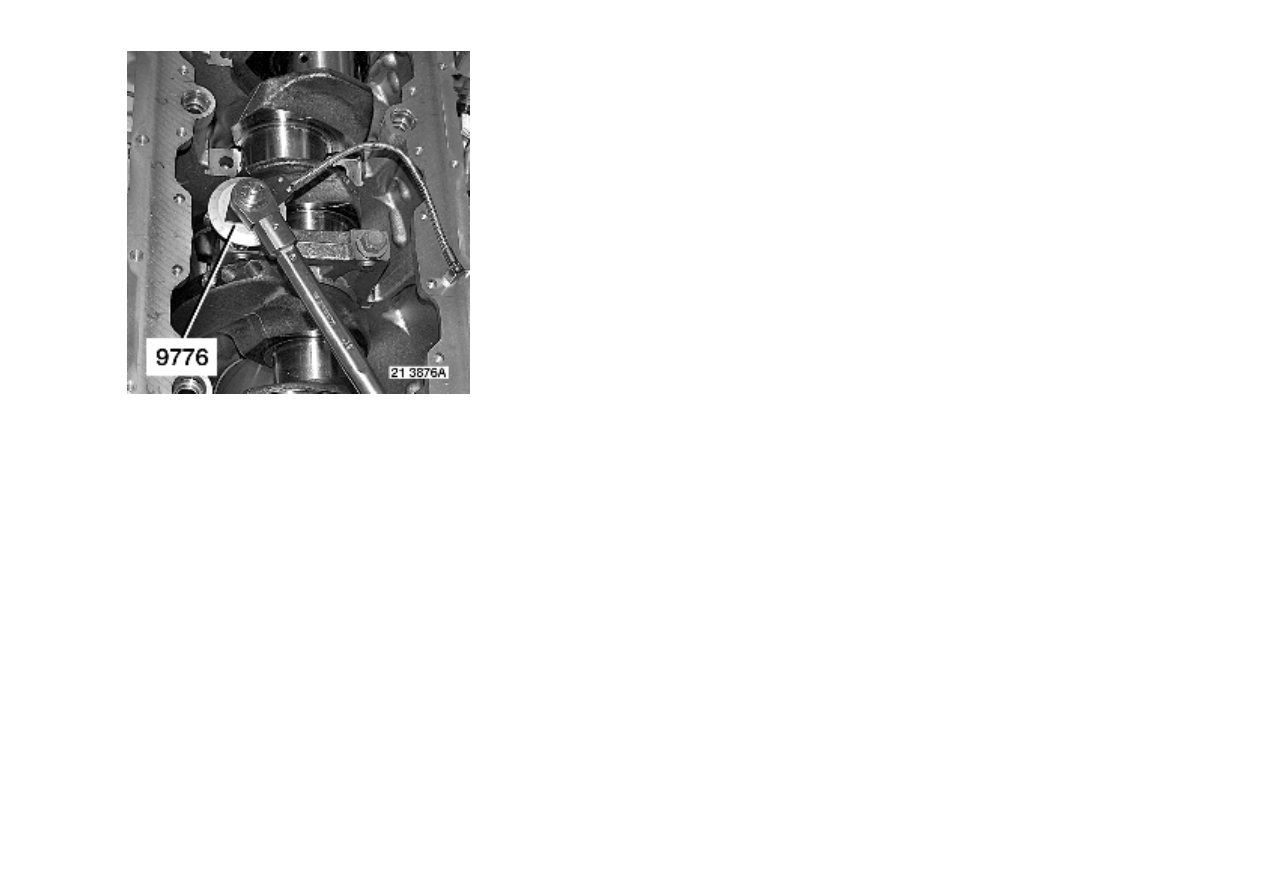

Use tool 9776.

Check that the crankshaft rotates freely by turning it by hand.

9 / 25

Crankshaft end play

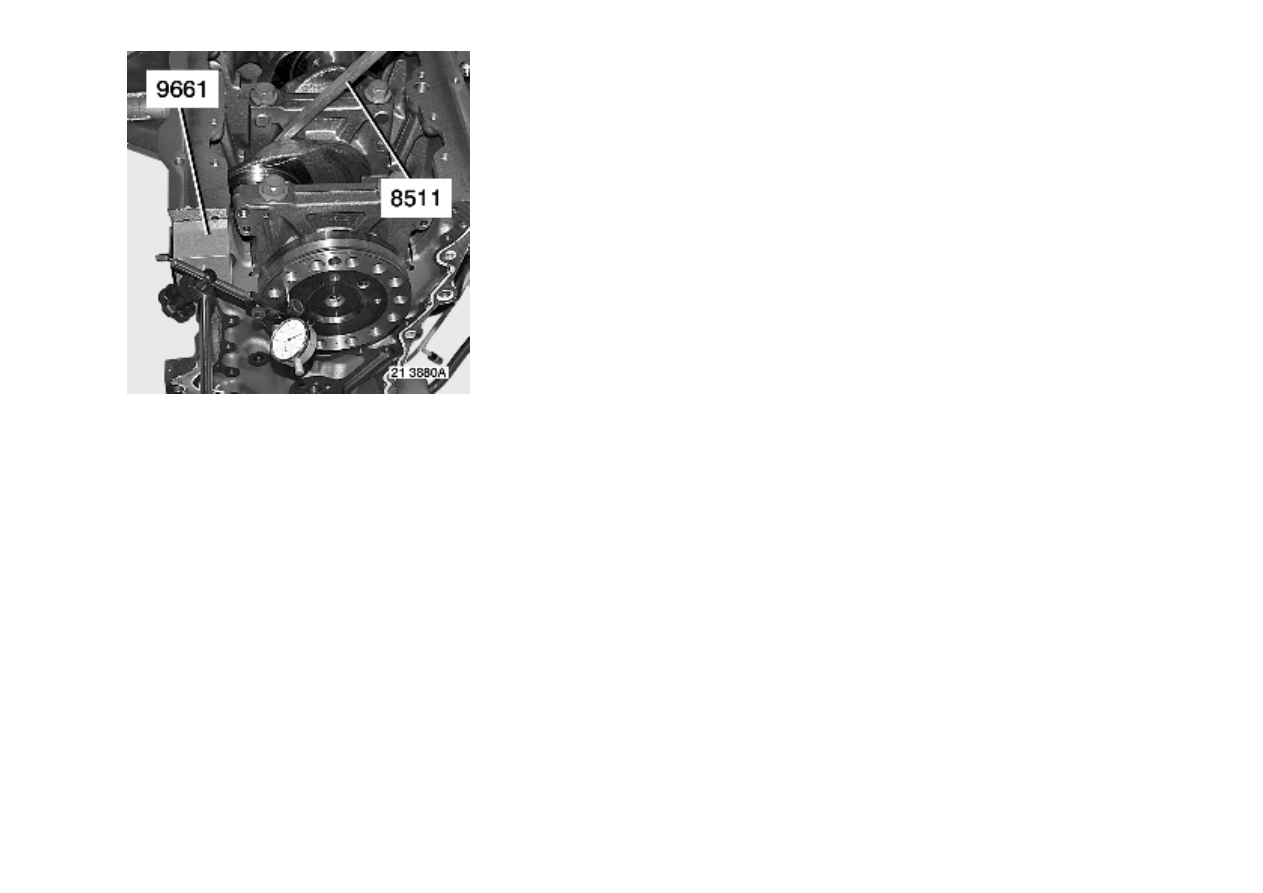

Gauge the crankshaft end play .

Use tool 9661 + 8511.

Correct, if necessary.

For values, see "Technical data" chapter.

See pages .

Fit flywheel.

See pages .

Fit crankshaft front seal casing varref vrefid="1" idpos="1">.

See pages .
Reaction rod

10 / 25

Preparing a new connecting rod

 * Immobilize the connecting rod

 (14) in a vice; use protections.

 * Remove bolts

 (5).

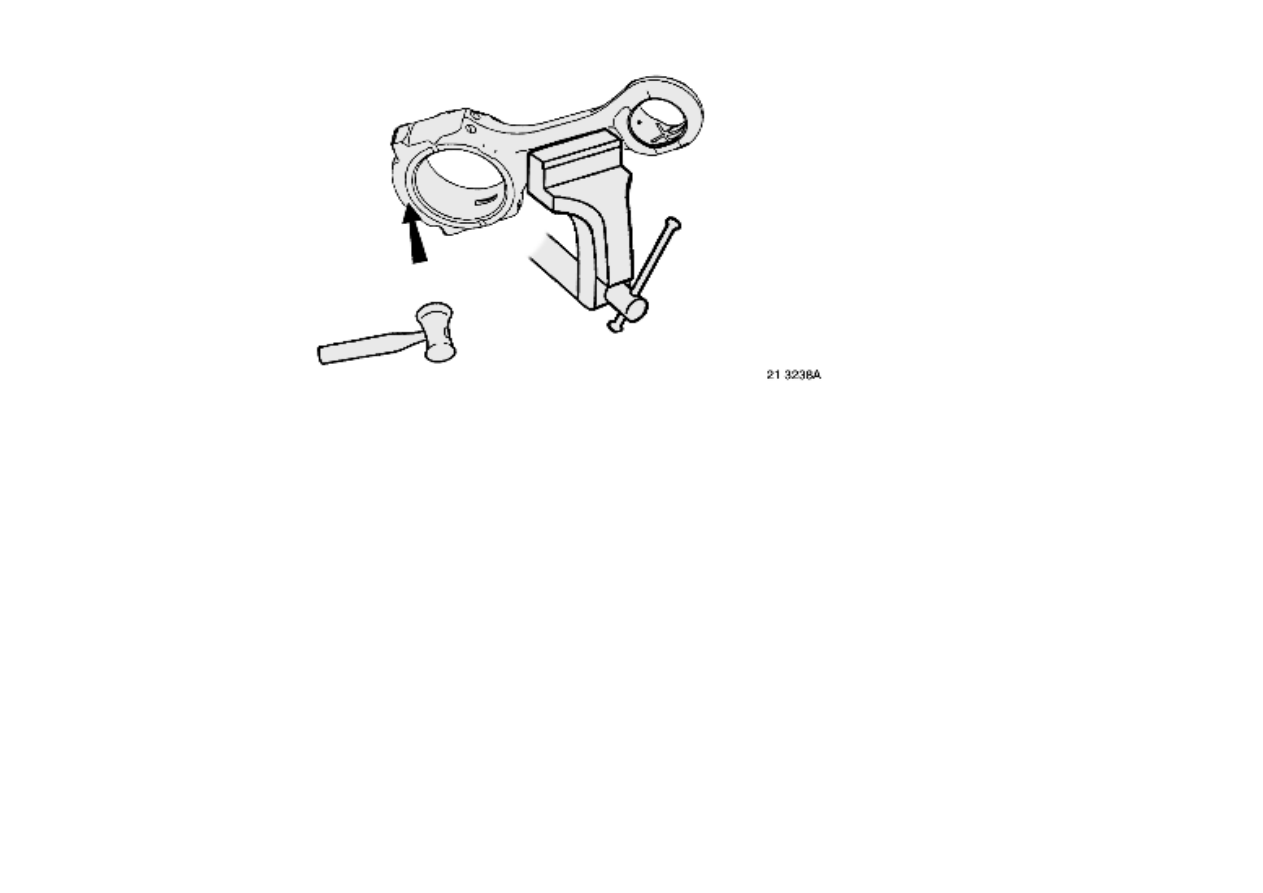

 * Free connecting rod cap

 (6) using a plastic mallet.

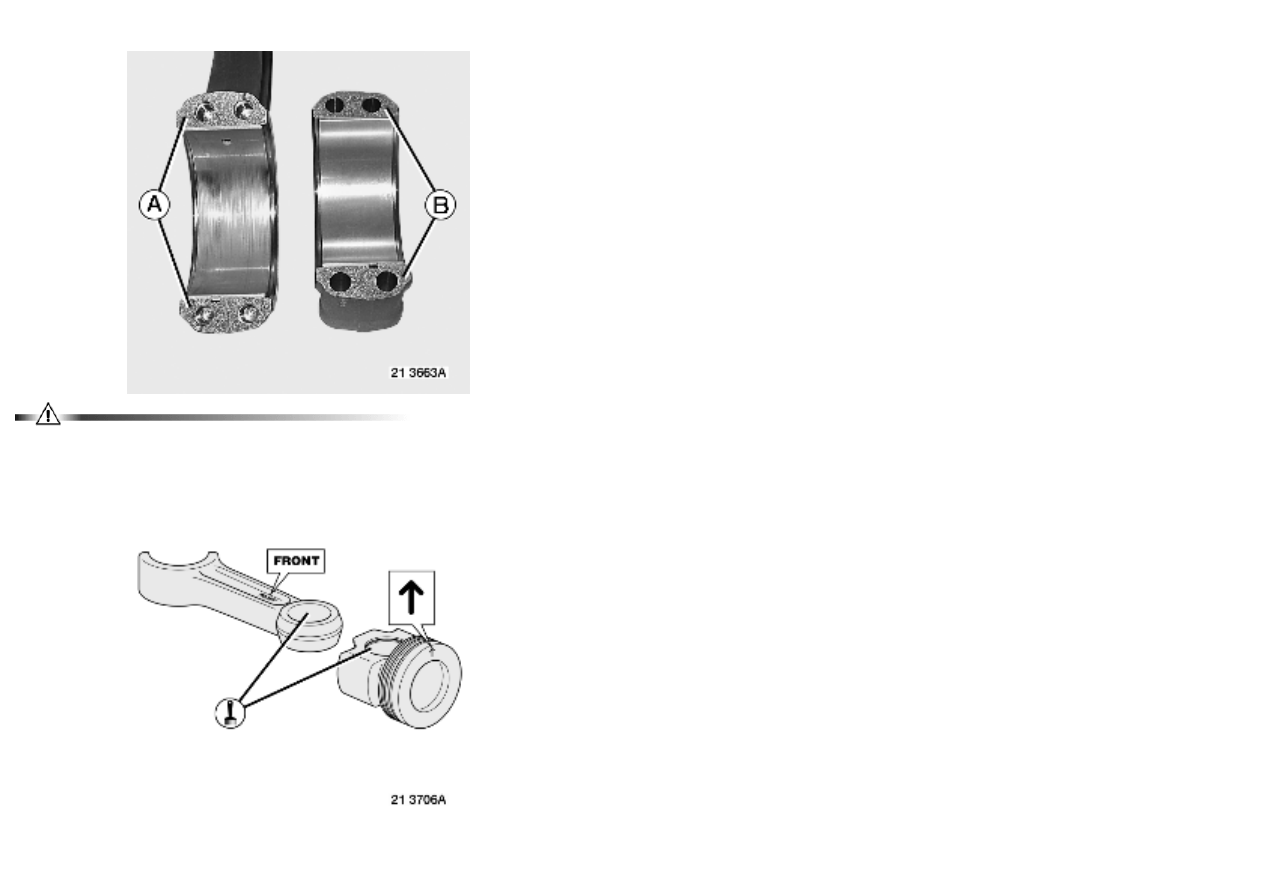

 * Blow compressed air over the contact faces

 (A - B) of the connecting rod and of the connecting rod cap.

11 / 25

Split connecting rodSo as to not have to loosen a connecting rod during operation, it is crucial to not bump, nor apply oil to the part and keep

the contact faces (A - B), which correspond to the relief of the connecting rod cap / connecting rod parting line, immaculately clean.

Piston
