АВТОМАТИЧЕСКИЙ СТОЯНОЧНЫЙ ТОРМОЗ

Диагностика - АПН

37B

АСТ

№ Vdiag: 04

АПН 5

Нарушение экстренного торможения

(только во время движения).

УКАЗАНИЯ

Обработайте эту жалобу владельца только после полной проверки с помощью
диагностического прибора (не должно быть присутствующих или запомненных
неисправностей).

Особенности:
Использование стояночного тормоза в качестве аварийного возможно только в
случае выхода из строя рабочей тормозной системы.
Для выполнения такого торможения вытяните ручку управления на скорости
более 10 км/ч. В результате обеспечивается аварийное торможение в движении
без блокировки задних колес (при требуемой величине замедления 1,5 м/с

2

).

В окне "Экстренное торможение", проверьте соответствие напряжения аккумуляторной батареи и работу
рукоятки управления (см. диагностику состояний ET008, ET009, ET010).
При необходимости устраните неисправность.

Проверьте размеры шин автомобиля (размеры шин должны соответствовать рекомендациям завода-
изготовителя).
Проверьте также состояние шин и давление воздуха.
При необходимости устраните неисправность.

В окне "Экстренное торможение", проверьте
соответствие параметров скорости вращения
колес.

Соответствуют ли норме значения
параметров?

ДА

Убедитесь, что ввод в действие ЭБУ был
выполнен правильно:
Состояние ET024 "Работа системы" должно
иметь характеристику "РЕЖИМ КЛИЕНТА" (в
основном окне).

Индикация состоянию соответствует?

ДА

Выполните диагностику ЭБУ АБС, чтобы
проверить, что введено правильное
значение тахометрического индекса.
При необходимости устраните
неисправность.

Выполните повторное введение в
действие ЭБУ, подав команду VP011
"Конфигурации и ввод в действие ЭБУ"
(см. "Замена элементов системы").
После выполнения данной команды
состояние ET024 "Работа системы"
должно иметь характеристику "РЕЖИМ
КЛИЕНТА".

НЕТ

НЕТ

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Чтобы проверить результаты ремонта, выполните экстренное торможение.
Проведите полную проверку при помощи диагностического прибора.

АСТ J84 -  1.1

Издание 2-е

37B-96

АВТОМАТИЧЕСКИЙ СТОЯНОЧНЫЙ ТОРМОЗ

Диагностика - АПН

37B

АСТ

№ Vdiag: 04

АПН 5

ПРОДОЛЖЕНИЕ 1

Если неисправность сохраняется проверьте состояние механической силовой линии стояночного
тормоза и в особенности промежуточной тяги.
Примечание: Если промежуточная тяга тросов неверно установлена: если два верхних выступа
неправильно вставлены в фиксаторы, затормаживается только левое заднее колесо, что вызывает
занос при экстренном торможении (включение стояночного тормоза выполняется в два раза быстрее).
Проверьте следующие элементы:
– Исправность и правильность установки промежуточной тяги передачи усилия на тормозные

механизмы задних колес (тяга не должна иметь заедания или повреждения).

– Правильность установки тросов привода стояночного тормоза (переднего и заднего - см. методику

ремонта).

– Исправность тросов привода стояночного тормоза (отсутствия заедания или повреждений),
– Соответствие, исправность и работоспособность тормозных механизмов задних колес.
– Состояние и соответствие колодок тормозных механизмов задних колес.
– Правильность удаления воздуха из контура гидропривода тормозных механизмов задних колес.
– Убедитесь, что автомобиль не перегружен.
Произведите необходимый ремонт.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Чтобы проверить результаты ремонта, выполните экстренное торможение.
Проведите полную проверку при помощи диагностического прибора.

АСТ J84 -  1.1

Издание 2-е

37B-97

НОВШЕСТВА ПО КУЗОВУ

Методы ремонта

02B

02B-5

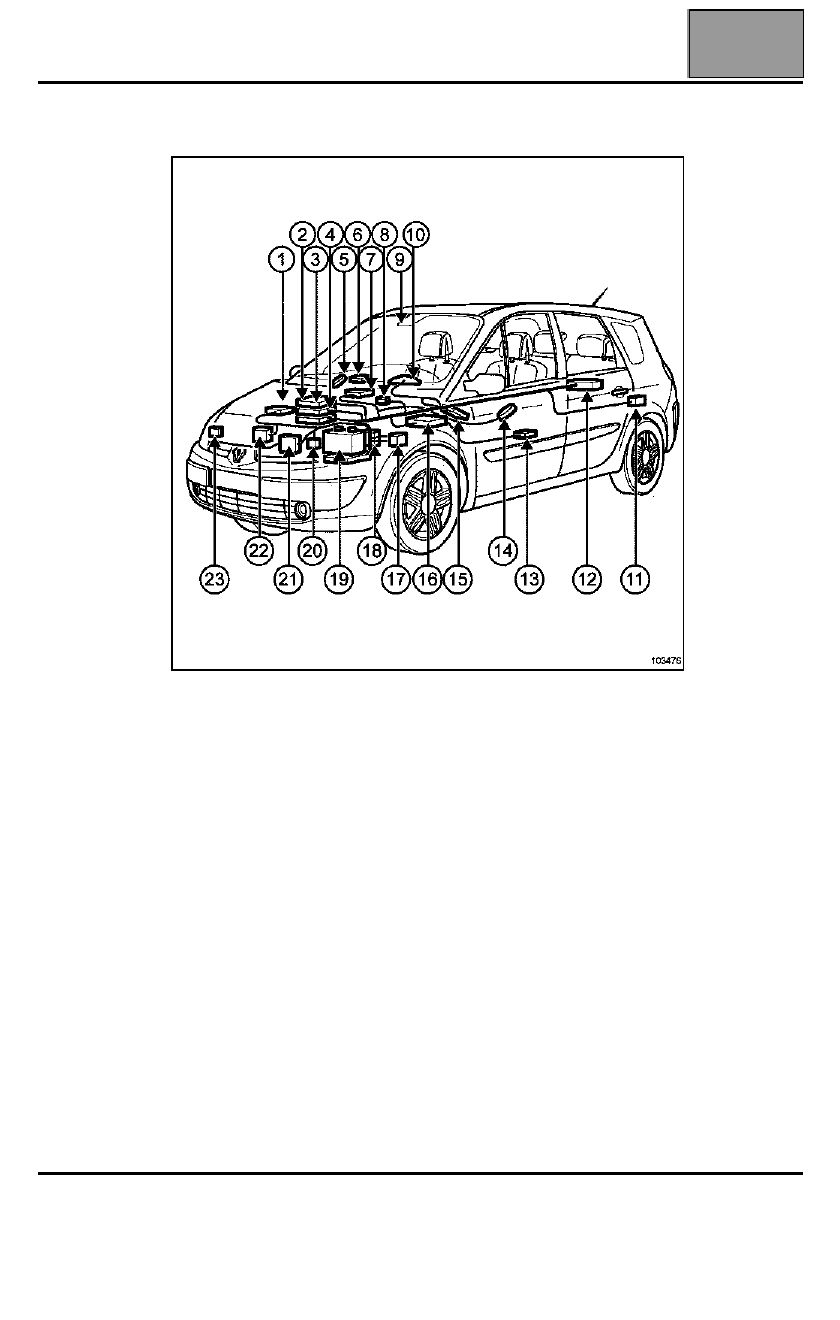

РАЗМЕЩЕНИЕ ЭБУ НА АВТОМОБИЛЕ

1

Центральный коммуникационный блок

2

Аудиосистема или ченджер компакт-дисков

3

ЭБУ климатической установки

4

Считывающее устройство карточки

5

ЭБУ электростеклоподъемника правой двери

6

Правый датчик бокового удара

7

ЭБУ подушек безопасности

8

Электрический замок рулевой колонки

9

Датчик дождя и освещенности

10 Щиток приборов
11 Ченджер компакт-дисков или тюнер-усилитель
12 Антенна открытия системы "свободные руки"
13 Левый датчик бокового удара
14 ЭБУ электростеклоподъемника левой двери
15 ЭБУ электроусилителя рулевого управления
16 ЦЭКБС
17 Блок защиты и коммутации
18 ЭБУ системы впрыска
19 Аккумуляторная батарея
20 Блок высокого напряжения левой ксеноновой лампы
21 ЭБУ АКП
22 ЭБУ АБС и системы стабилизации траектории
23 Блок высокого напряжения правой ксеноновой лампы

АВТОМАТИЧЕСКИЙ СТОЯНОЧНЫЙ ТОРМОЗ

Диагностика - АПН

37B

АСТ

№ Vdiag: 04

АПН 6

Не загорается сигнальная лампа на щитке приборов

УКАЗАНИЯ

Обработайте эту жалобу владельца только после полной проверки с помощью
диагностического прибора (не должно быть присутствующих или запомненных
неисправностей).

Включите стояночный тормоз с помощью
ручки управления.
Должна загореться красная сигнальная
лампа (с изображением тормозных колодок)
и сообщение включен стояночный тормоз
должно высветиться на щитке приборов.

Горит ли красная сигнальная лампа?

НЕТ

Вызвать неисправность стояночного тормоза
выполнив восьмикратное включение
стояночного тормоза (за две секунды) без
нажатия на выключатель растормаживания.
Появляется неисправность DF048
"Выключатель растормаживания
стояночного тормоза", должна включиться
красная сигнальная лампа (с
изображением тормозных колодок), а также
оранжевая сигнальная лампа (с
изображением строчной буквы "P" в
треугольнике).

Сигнальные лампы загорелись?

НЕТ

Выполните диагностику щитка приборов для проверки конфигурации опции стояночного тормоза:
Считываемая конфигурация LC057 "Тип стояночного тормоза" должна иметь характеристику "С".
Если конфигурация иная, внесите изменения в конфигурацию щитка приборов (CF146 "Тип
стояночного тормоза").

Завершите диагностику.

Завершите диагностику.

ДА

ДА

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Для проверки результатов ремонта выполните вручную включение и
выключение стояночного тормоза. Удалите из памяти запомненную
неисправность (DF048).
Проведите полную проверку при помощи диагностического прибора.

АСТ J84 -  1.1

Издание 2-е

37B-98
