МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Моменты затяжки (в даН.м)

21

21-4

Моменты затяжки (в даН.м)

Назначение

Момент в даН.м

Болты крепления картера механизма на картере сцепления

2,5

Корпус (промежуточный упор 5-ой)

2

Болты задней крышки

2,5

Пробка сливного отверстия

2,5

Выключатель фонарей заднего хода

2,5

Болты крепления защитного чехла левого приводного вала

2,5

Болты крепления коробки на блоке цилиндров

5

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Специнструменты

21

21-5

Специнструменты

РЕКОМЕНДУЕМЫЕ ПРИСПОСОБЛЕНИЯ

Цанговый съемник ∅ 42 (пример: U 49M + U49D8 Facom)
Стойка DESVIL с вращающейся головкой
Динамометрический ключ

B. Vi. 1161

Пластина крепления для магнитной опоры

B. Vi. 1389

Измерительная линейка

B. Vi. 1419

Приспособление для установки опор подшипников в картер

B. Vi. 1554

Комплект инструментов для ремонта привода заднего моста

B. Vi. 1556

Приспособление для установки выходного фланца

B. Vi. 1581

Пластина крепления для коробки передач

B. Vi. 1582

Пластина крепления для первичного вала

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт привода заднего моста

21

21-6

Ремонт привода заднего моста

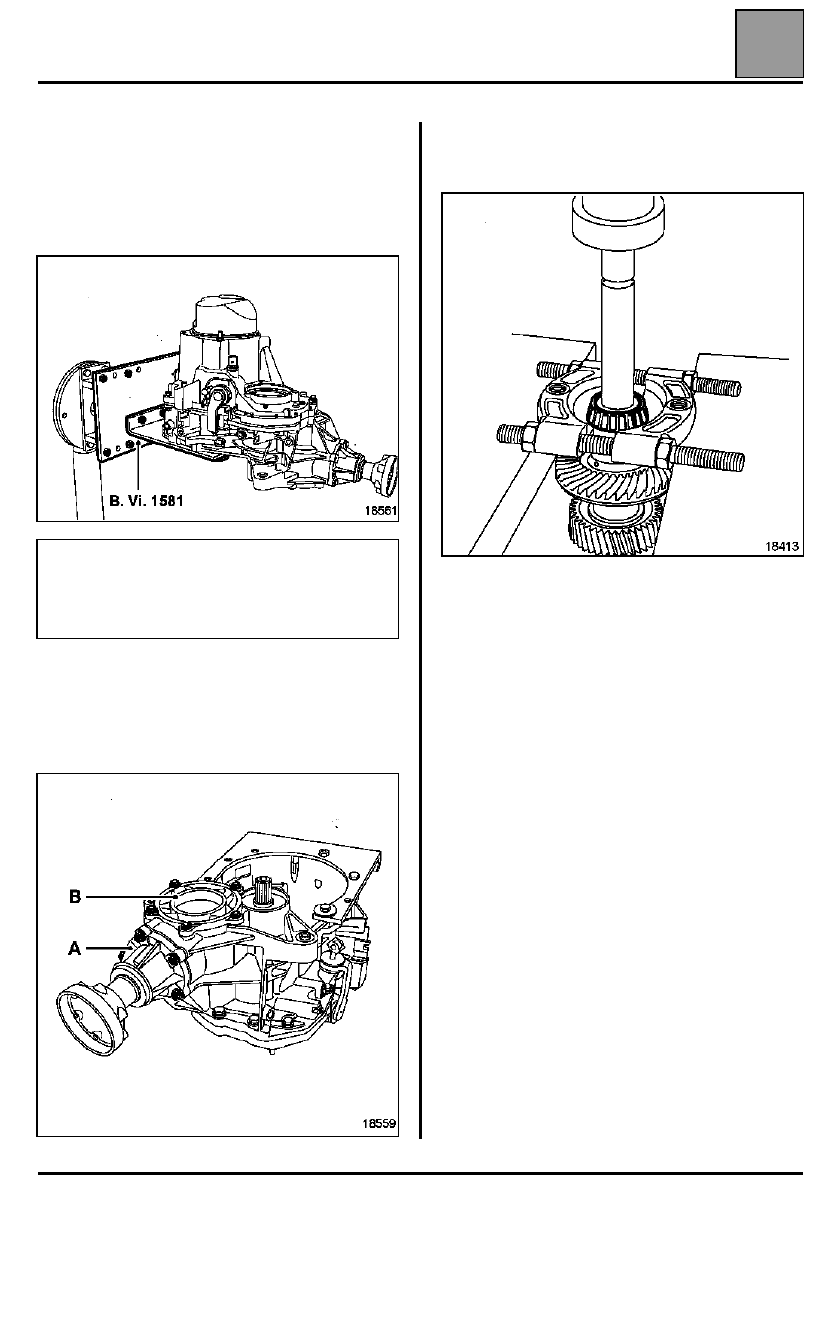

СНЯТИЕ ПРИВОДА ЗАДНЕГО МОСТА

Установите пластину крепления B. Vi. 1581 на
стойку DESVIL.

Установите коробку передач на пластину
крепления B. Vi. 1581.

Снимите:
– выходной вал привода заднего моста (A);
– крышку (B).

Выньте привод заднего моста.

СНЯТИЕ ПОДШИПНИКОВ

Извлеките подшипники при помощи съемника.

Необходимо сломать снизу сепаратор роликов,
чтобы можно было расположить захваты съемника
на кромке внутренней опоры подшипника.

ПРИМЕЧАНИЕ: Перед началом каких-либо
работ на приводе заднего моста необходимо
снять дифференциал коробки передач (см.
руководство по ремонту JB-JC для снятия -
установки).

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт привода заднего моста

21

21-7

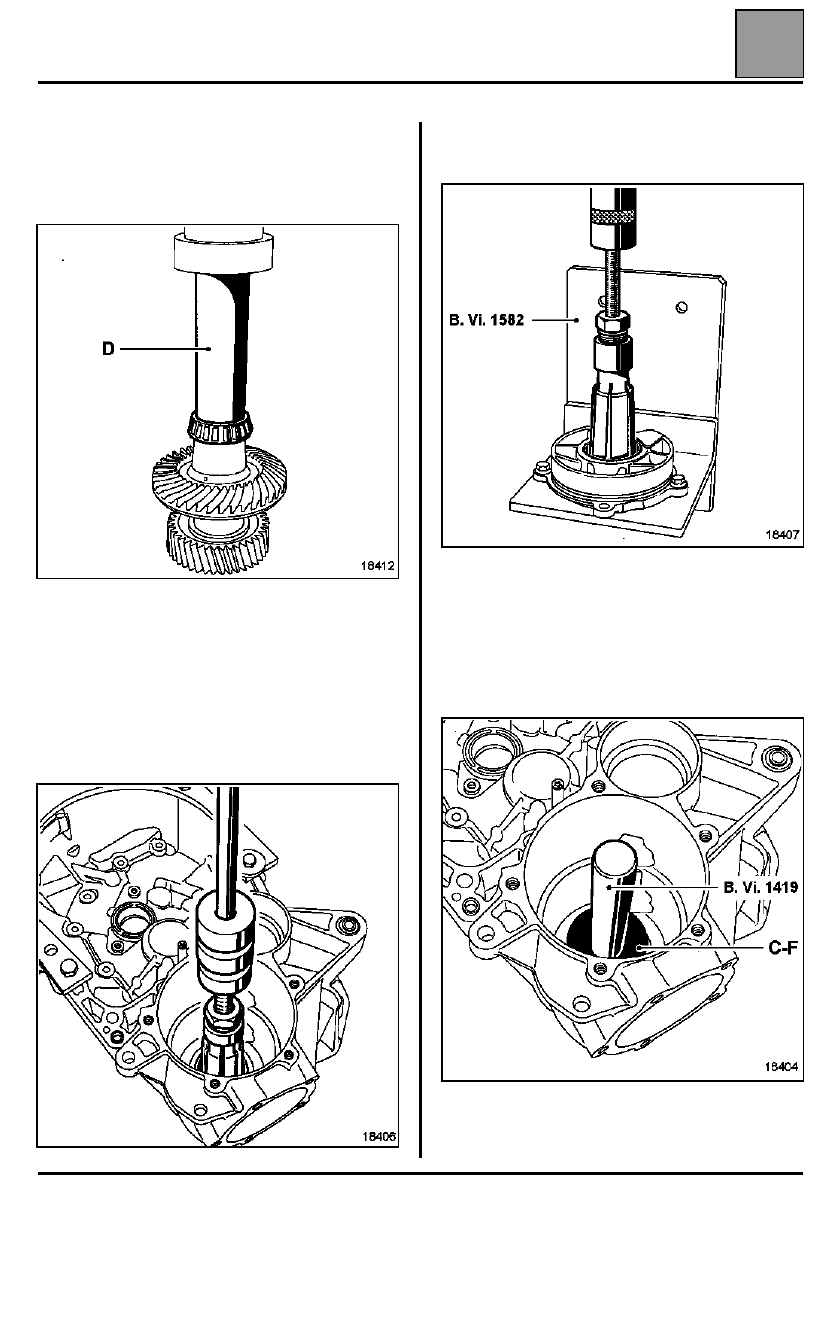

УСТАНОВКА ПОДШИПНИКОВ

При помощи приспособления, обозначенного D, из
комплекта инструментов B. Vi. 1554 установите
подшипники до упора на сборке.

СНЯТИЕ ОПОР ПОДШИПНИКОВ

Извлеките опоры при помощи съемника ∅

∅

∅

∅ 42 и

инерционного съемника.

ВНИМАНИЕ! Не перепутайте установочные
прокладки предварительного напряжения.

Со стороны картера коробки передач

Со стороны крышки

Установите съемник на B. Vi. 1582.

УСТАНОВКА ОПОР

После установки заводской прокладки
предварительного напряжения, установите опору
со стороны картера прессом при помощи
приспособления, обозначенного C-F, из комплекта
инструментов B. Vi. 1554 и штока из комплекта
B. Vi. 1419.

ВНИМАНИЕ! Прокладка и опора со стороны
крышки должны быть установлены после
определения значения предварительного
напряжения.
