МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Идентификация

21

21-1

121

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Идентификация

На табличке (1), закрепленной на картере коробки
передач, указаны:

A

Тип коробки передач

B

Индекс коробки передач

C

Заводской номер

D

Завод-изготовитель

Передаточные отношения

Индекс

КП

Автомо-

биль

1-ая

2-ая

3-я

4-ая

5-ая

Задний

ход

Главная

переда-

ча

Спидометр

Привод
заднего

моста

JC7-000

J64 (F4R)

11/41

21/43

28/39

31/34

37/33

11/39

15/61

22/18

15/41

JC7-001

J64 (F9Q)

11/41

21/43

28/37

35/34

39/31

11/39

15/61

22/18

15/41

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Заправочная емкость картера - Используемые масла

21

21-2

Заправочная емкость картера - Используемые масла

ЕМКОСТЬ (л)

ПРОВЕРКА УРОВНЯ МАСЛА

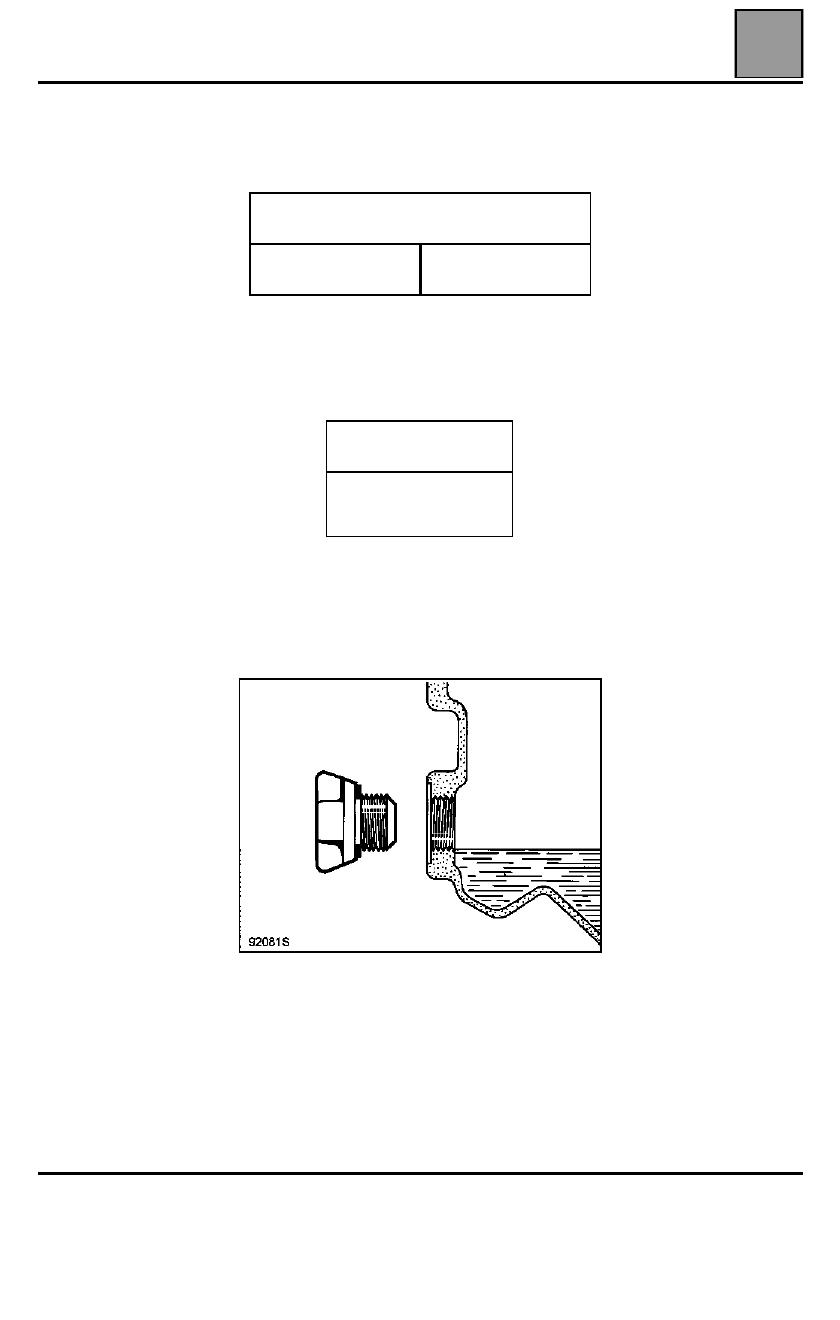

Заполните коробку передач маслом до нижней
кромки отверстия.

Пятиступенчатая коробка передач

JC7

3,3

Вязкость масла

TRX 75W 80W

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Чертеж и моменты затяжки (в даН.м)

21

21-3

Чертеж и моменты затяжки (в даН.м)

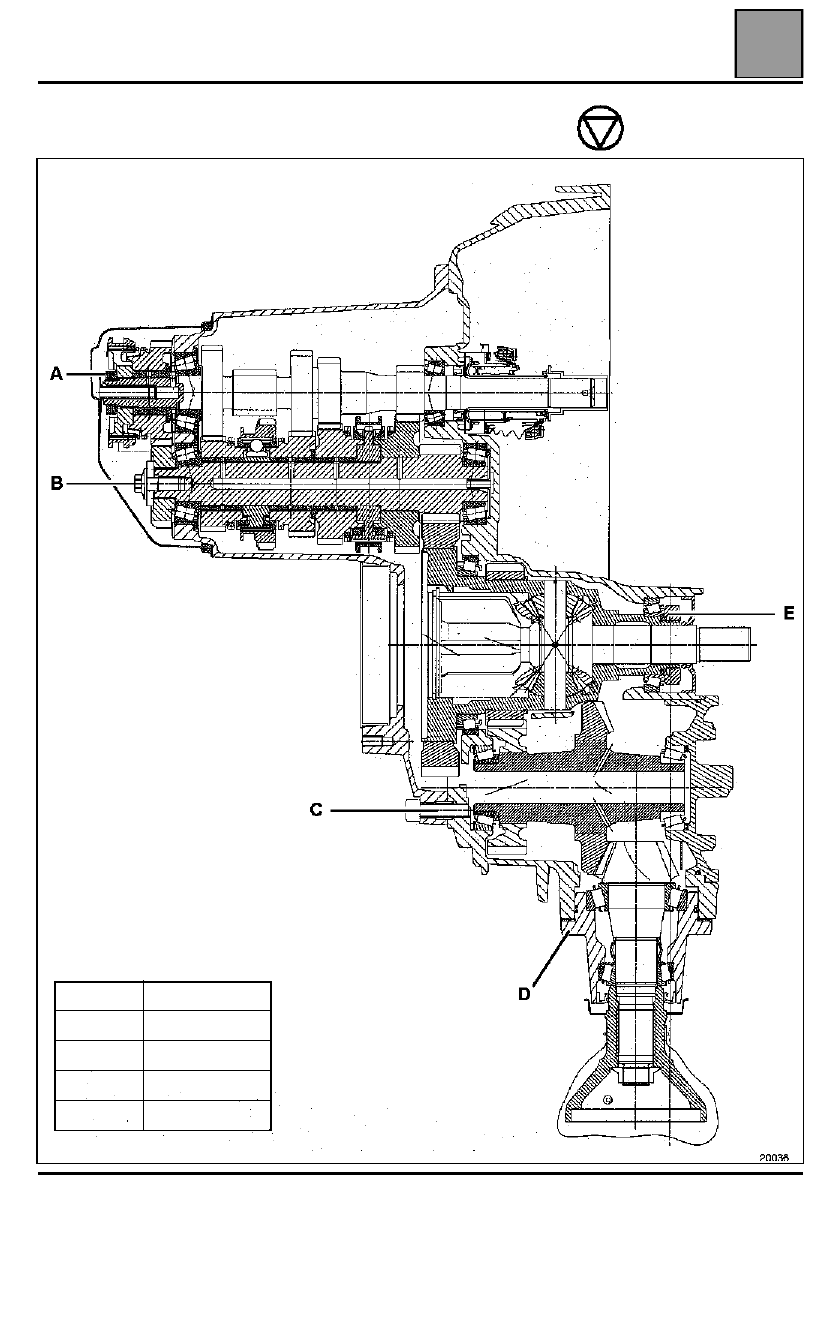

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ JC7 (моменты затяжки в даН.м)

20036

A

16

B





7

C







  3,5

D







  3,5

E

15
