Renault Scenic, Scenic 2. Руководство - часть 33

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-29

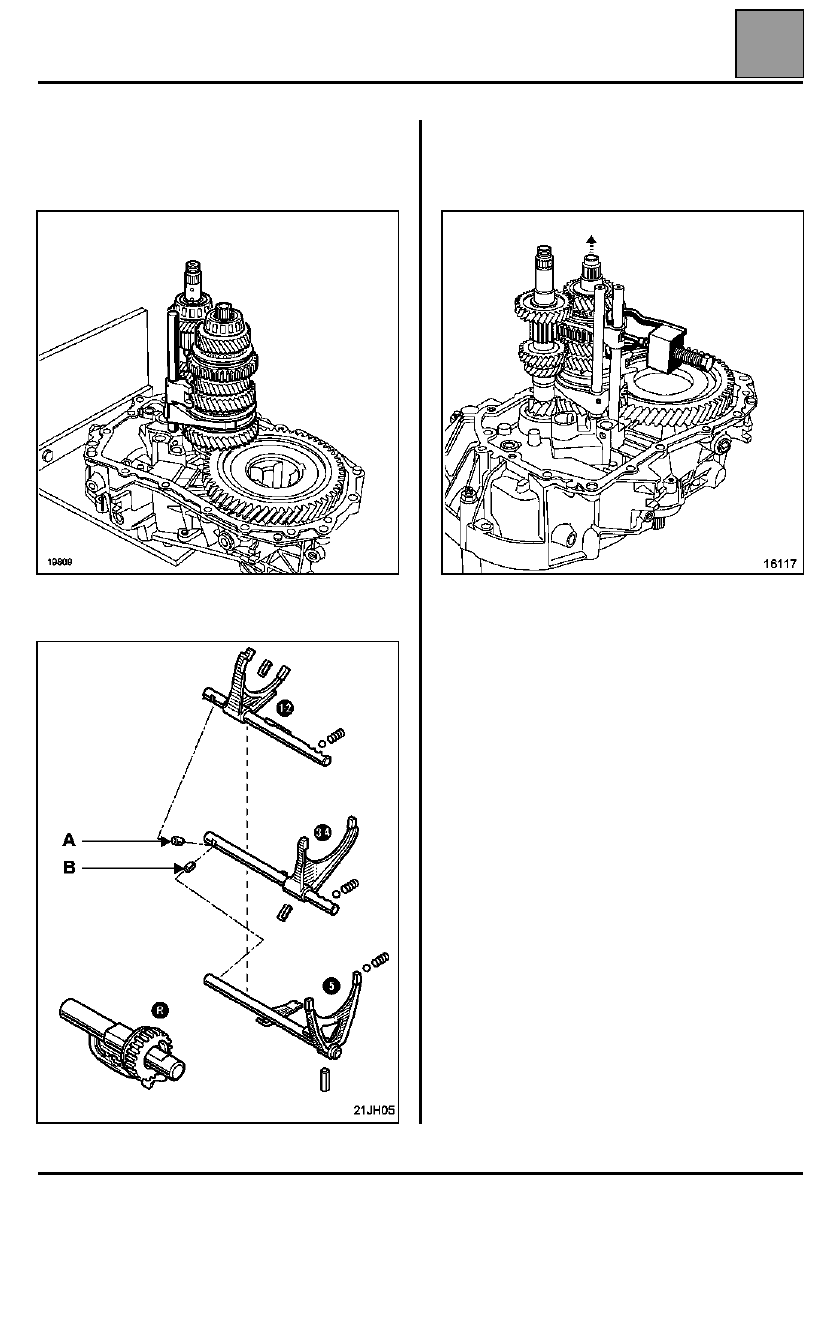

УСТАНОВКА ВАЛОВ

Установите одновременно первичный вал и
вторичный вал с вилкой 1/2.

Установите стопорный палец штока 1/2 (A).

Немного приподнимите ступицу 3/4 и установите
вилку и шток 3/4.

Вставьте в вилку штифты с помощью B. Vi. 949.

Установите стопорный палец штока 5-й
передачи (B).

19809

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-30

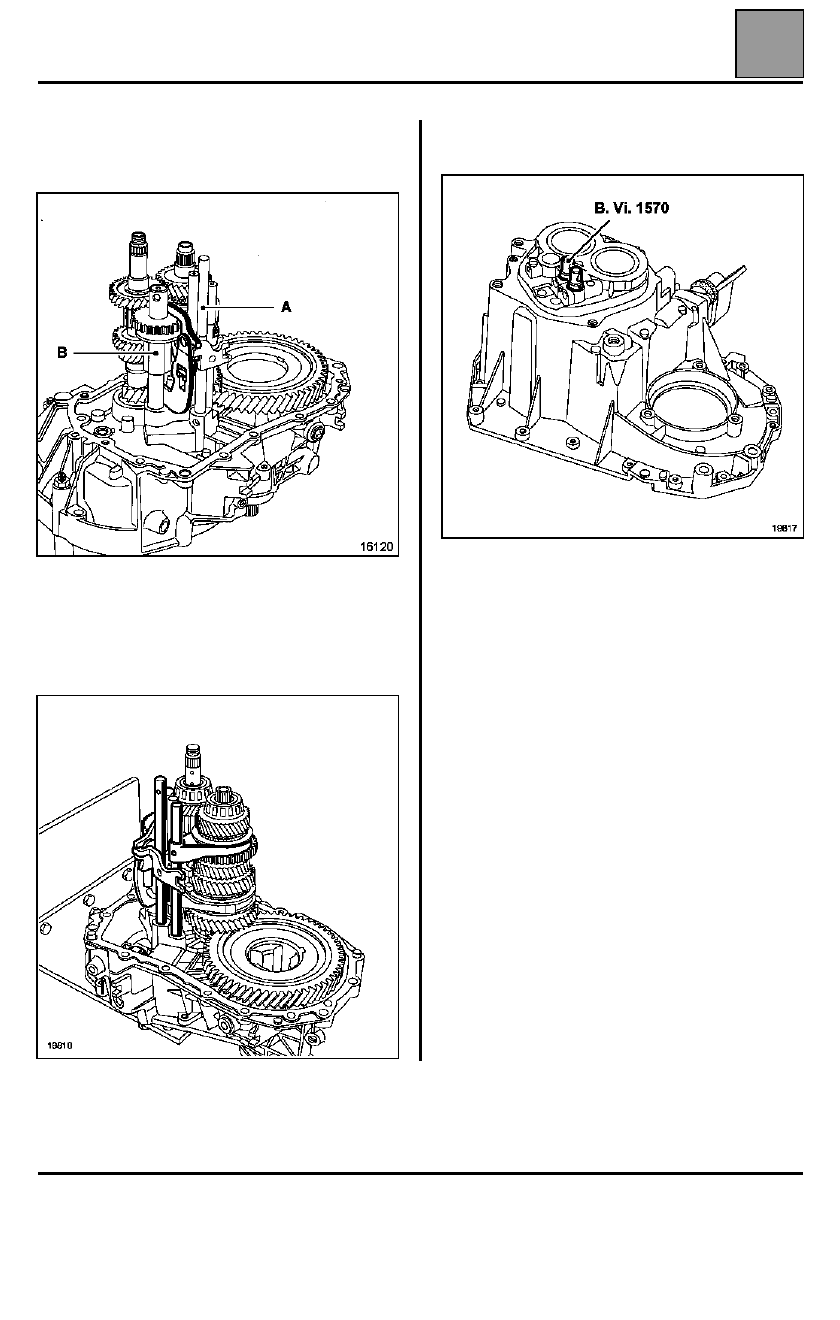

Установите шток 5-й передачи (A) и ось заднего
хода (B). Для этого немного приподнимите
первичный вал.

Убедитесь в том, что правильно расположены:
– центрирующие втулки,
– магнит,
– регулировочные кольца для предварительного

натяжения подшипников на JR5.

Установите пружины и шарики для блокировки 1/2
и 3/4 в картер, и сожмите их с помощью B. Vi. 1570.

19810

19817

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-31

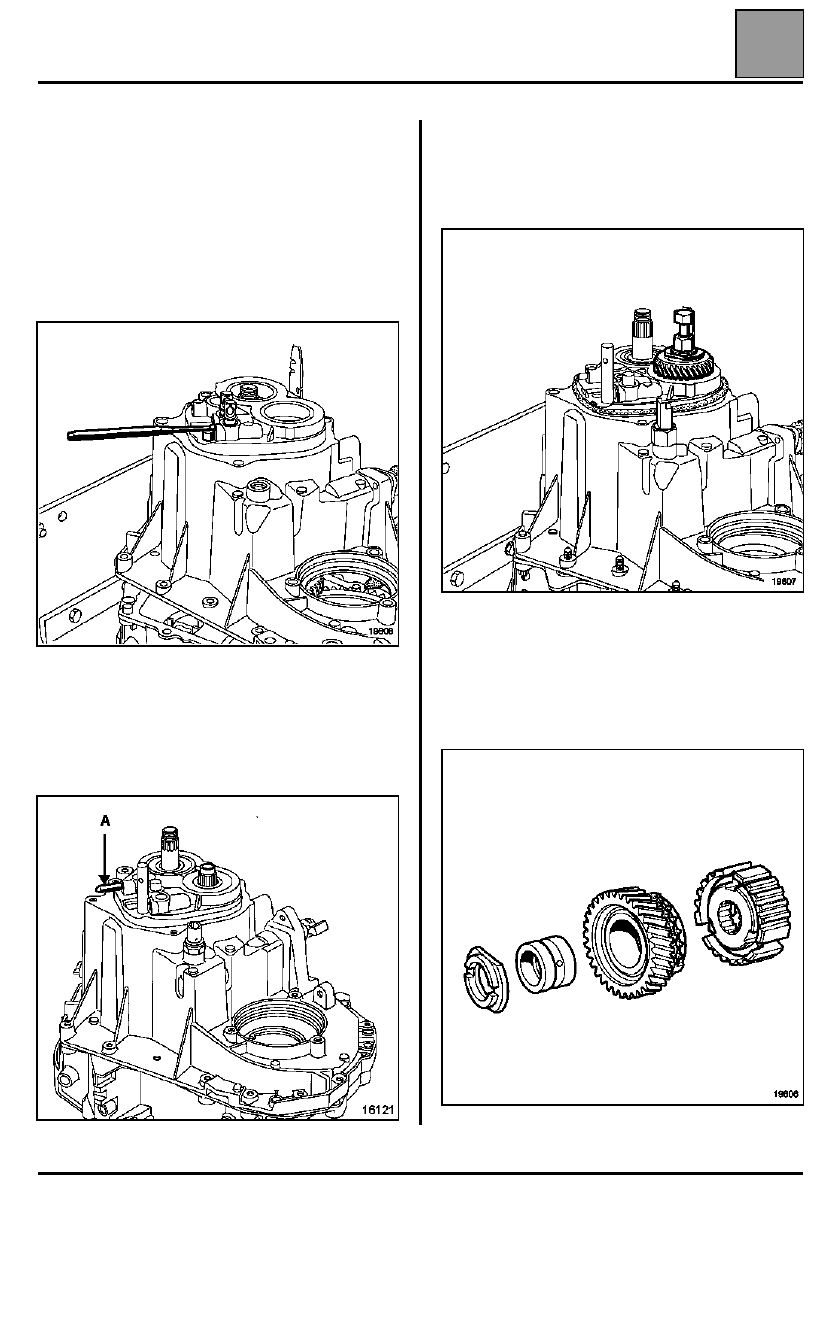

Нанесите средство Loctite 518 на поверхность
стыка.

Установите 3-ю передачу.

Поставьте картер, направив вал управления в 3-ю
передачу, и установите пружину и шарик для
блокировки, до появления штока 5-ой передачи.

Сожмите шарик для блокировки и закончите
установку картера.

Снимите B. Vi. 1570.

Проверните первичный вал для правильной
установки подшипников и затяните стягивающий
болт моментом (2,5 даН.м).

Установите на место ось заднего хода (A).

На вторичном вале:

Нанесите три капли Loctite Frenbloc на шлицы
шестерни постоянного зацепления, и установите ее
с помощью B. Vi. 1175.

На первичном вале установите:
– опорное кольцо (большей стороной к шестерне),
– втулку под шестерней,
– паразитную шестерню 5-й передачи, снабженную

синхронизирующим кольцом,

– ступицу 5-й передачи с пружиной.

19808

19807

19806

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-32

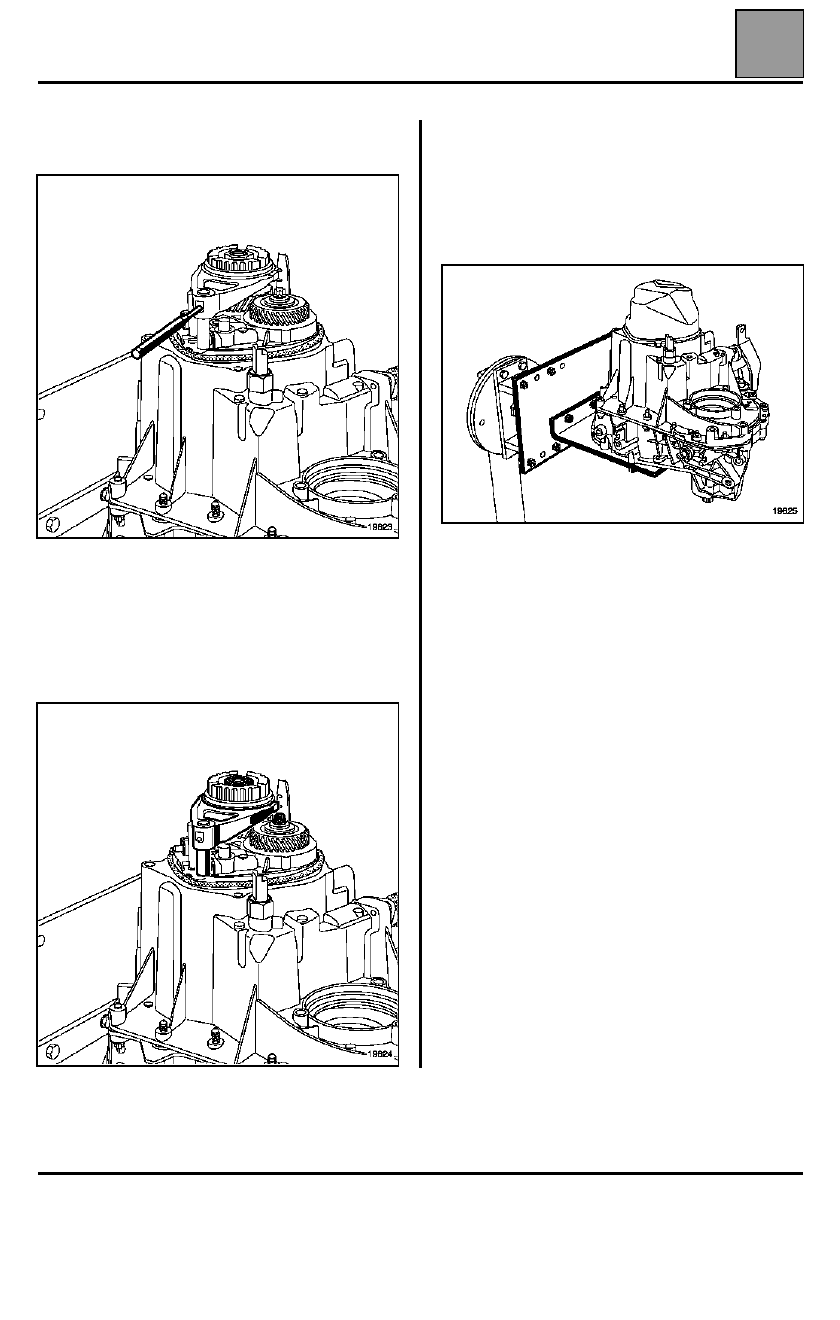

Установите и закрепите штифтами вилку 5-й
передачи.

Включите 1-ю передачу рычагом переключения, а
5-ю - сдвинув вилку 5-й передачи вдоль ее штока.

Затяните болт и гайку шестерен моментом:

Гайку первичного вала - 2,5 даН.м.
Болт вторичного вала - 16 даН.м.

Установите коробку передач в нейтральное
положение.

Установите новое уплотнительное кольцо.

Поставьте заднюю крышку и затяните болты
моментом (2,5 даН.м).

Установите на место контактор заднего хода.

Установите на место датчик частоты
вращения для полуавтоматической коробки
передач JH1.

19823

19824

19825
