Renault Scenic, Scenic 2. Руководство - часть 32

ЭУР

36B

ЭУР

№ Vdiag: 04, 06, 08 и 0C

Диагностика - Конфигурации

и программирование

LC005: КАЛИБРОВКА ЭБУ

Считывание конфигурации LC005 позволяет проверить соответствие калибровки ЭБУ типу
диагностируемого автомобиля.
Значения LC005 интерпретируются по состоянию ET026 (см. Интерпретация состояний).
Если калибровка не соответствует желаемой, используйте команду SC001 для повторного задания
характеристик автомобиля.

Издание 2-е

36B-15

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-26

JR

ЗАМЕНА ПОДШИПНИКОВ

СНЯТИЕ

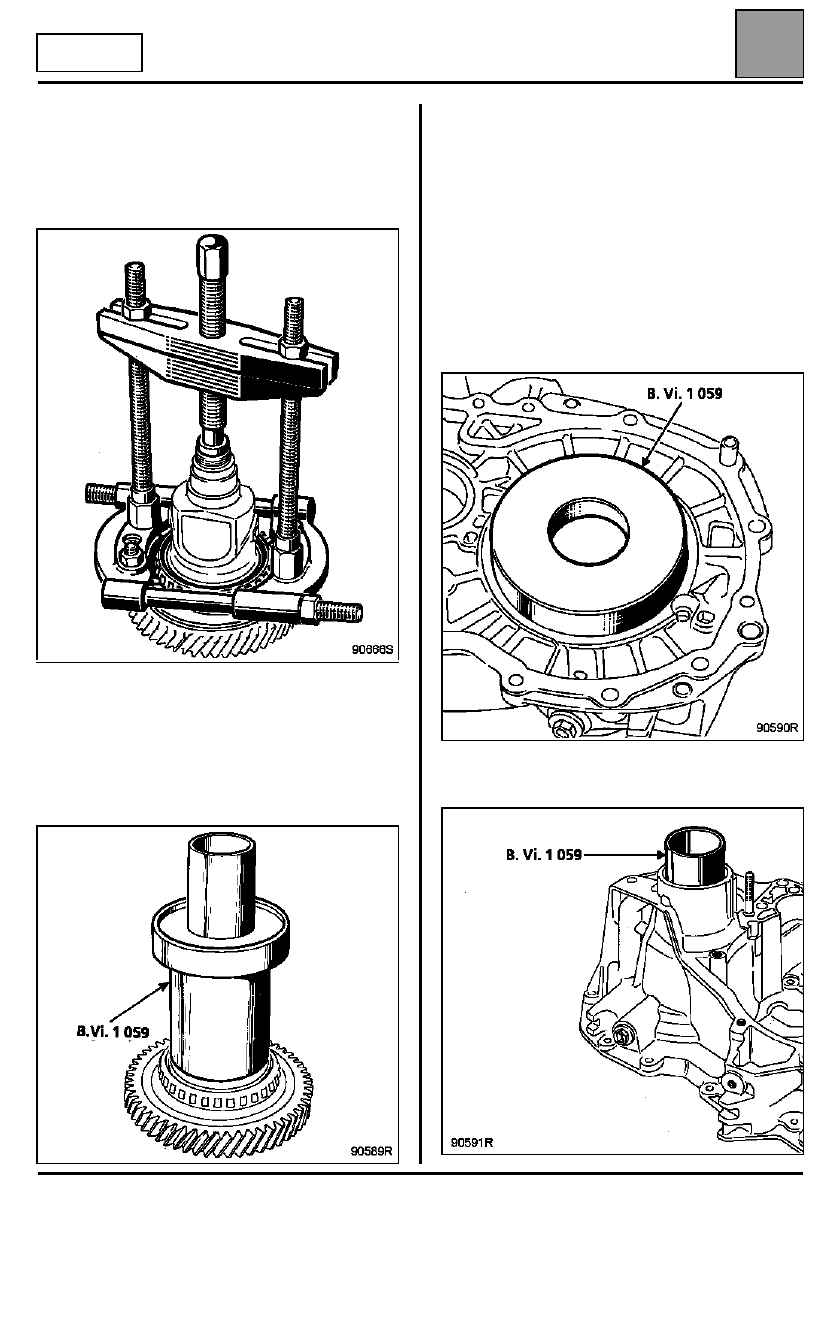

Сдвиньте и снимите подшипники с помощью
съемника.

УСТАНОВКА

Для получения опоры подставьте пластину под
шестерню.

С помощью B. Vi. 1059 и пресса, установите
подшипник до упора на корпус.

ЗАМЕНА СЕПАРАТОРОВ ПОДШИПНИКОВ

СНЯТИЕ

Вытолкните сепараторы подшипников при помощи
втулки, вставленной внутрь картера.

УСТАНОВКА

С помощью B. Vi. 1059 и пресса, установите
сепараторы подшипников до упора в бурты
картера.

Большой ∅

Малый ∅

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-27

JR

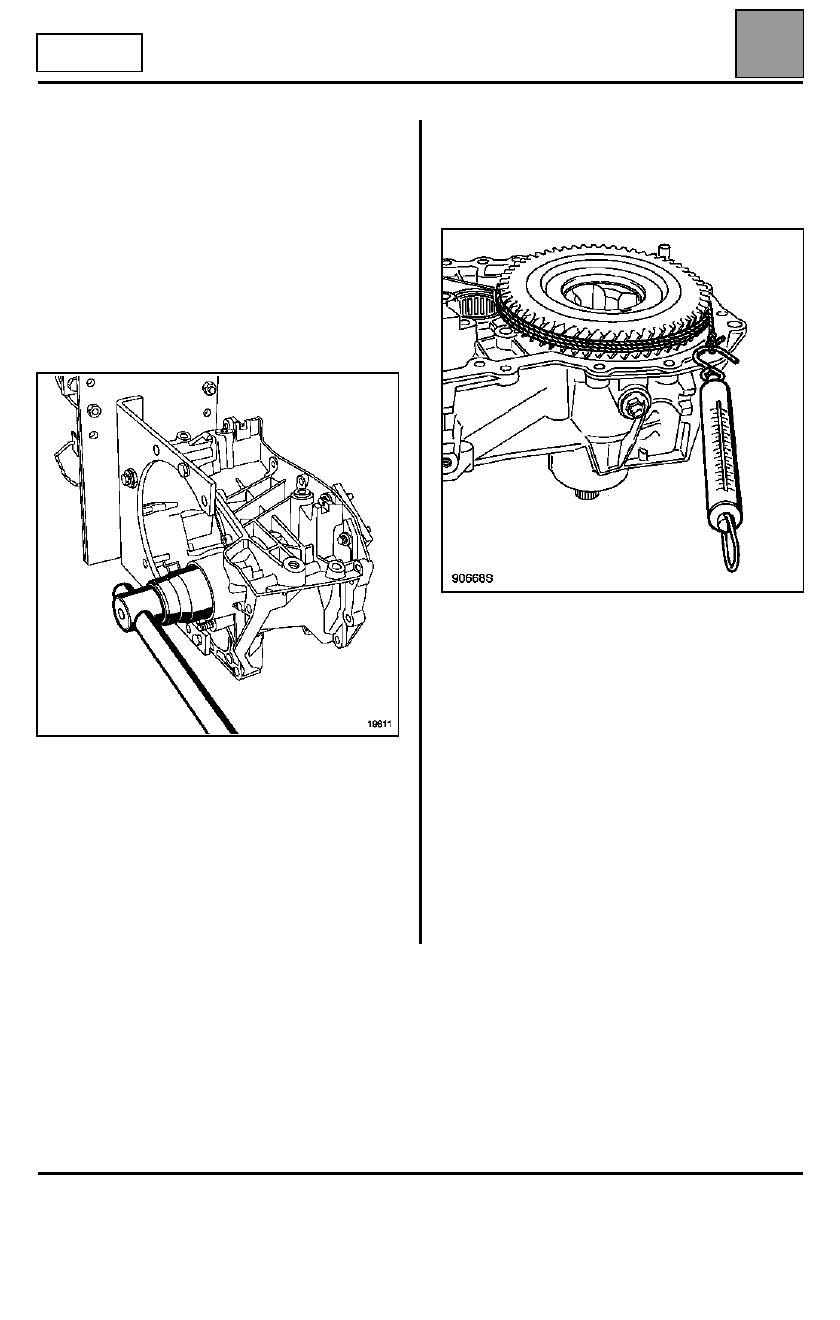

Вставьте корпус дифференциала в картер, слегка
смазав маслом подшипники.

Установите подшипник со стороны планетарной
передачи, кольцо для регулировки
предварительного натяжения, и гайку.

Как и при снятии, зафиксируйте сборку корпус
дифференциала - ведомая шестерня с помощью
приспособления B. Vi. 1057.

Выполните предварительную затяжку моментом от
1 до 2 даН.м.

Снимите B. Vi. 1057 и проверните корпус
дифференциала, чтобы подшипники встали на
место.

Установите B. Vi. 1057 и затяните гайку моментом
13 даН.м.

Снимите B. Vi. 1057 и проверните корпус
дифференциала. Проверьте предварительное
натяжение.

Дифференциал должен вращаться при
приложении следующей нагрузки:
– от 0,5 до 2 даН.м для повторно используемых

подшипников,

– от 1,6 до 3,2 даН.м для новых подшипников.

Если регулировка не соответствует этим
значениям:

Определите толщину регулировочного кольца, с
учетом того, что:

Предварительное натяжение увеличивается
примерно на 0,7 - 0,8 даН.м при уменьшении
толщины регулировочного кольца на 0,05 мм, и
наоборот.

19811

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-28

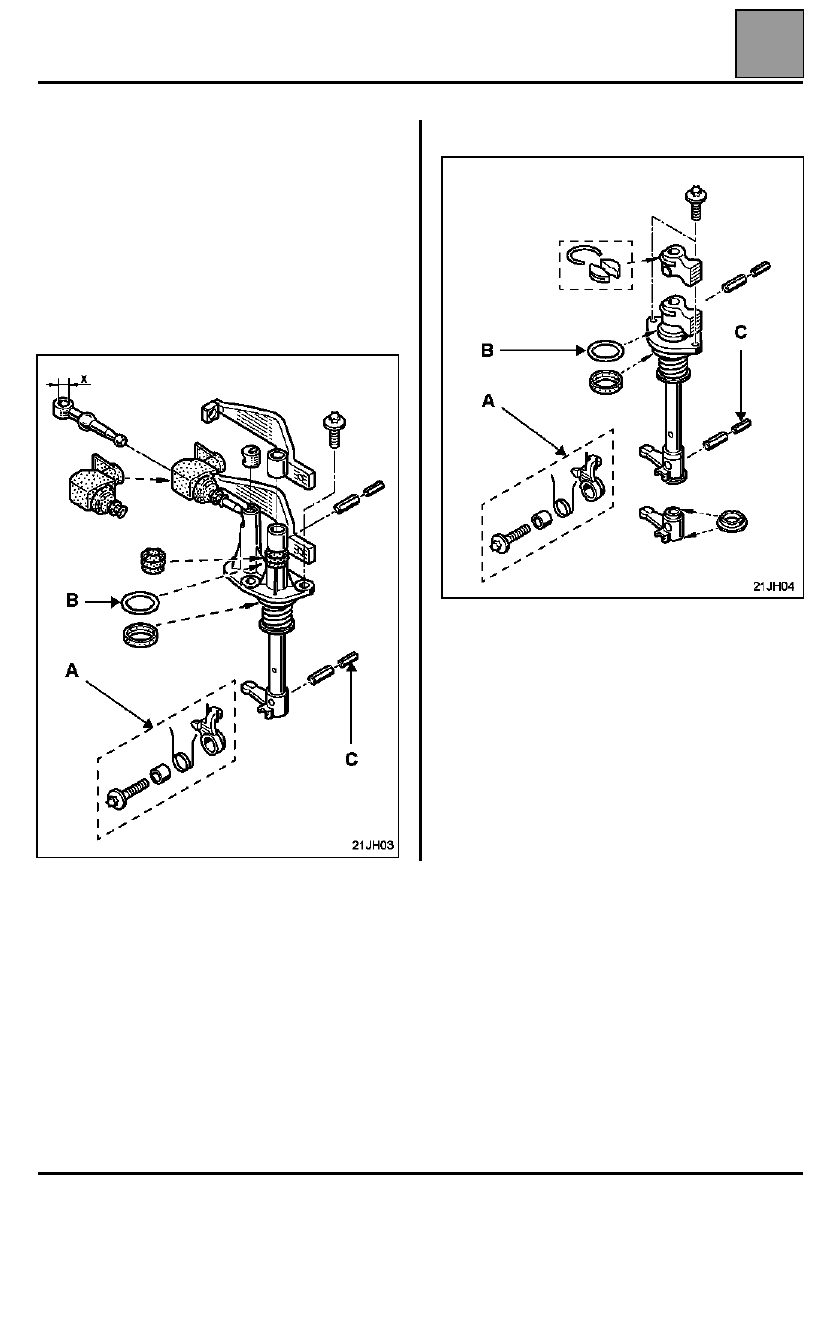

ОСЬ УПРАВЛЕНИЯ

Ось управления снабжена запорным клапаном,
прикрепленным к картеру (A).

Герметичность обеспечивается уплотнительным
кольцом (B).

После снятия штифтов рычага выбора (C), снимите
болты крепления и сборку управления.

Управление JH3 и JR5

Управление JH1
