Renault Scenic, Scenic 2. Руководство - часть 30

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-18

JR

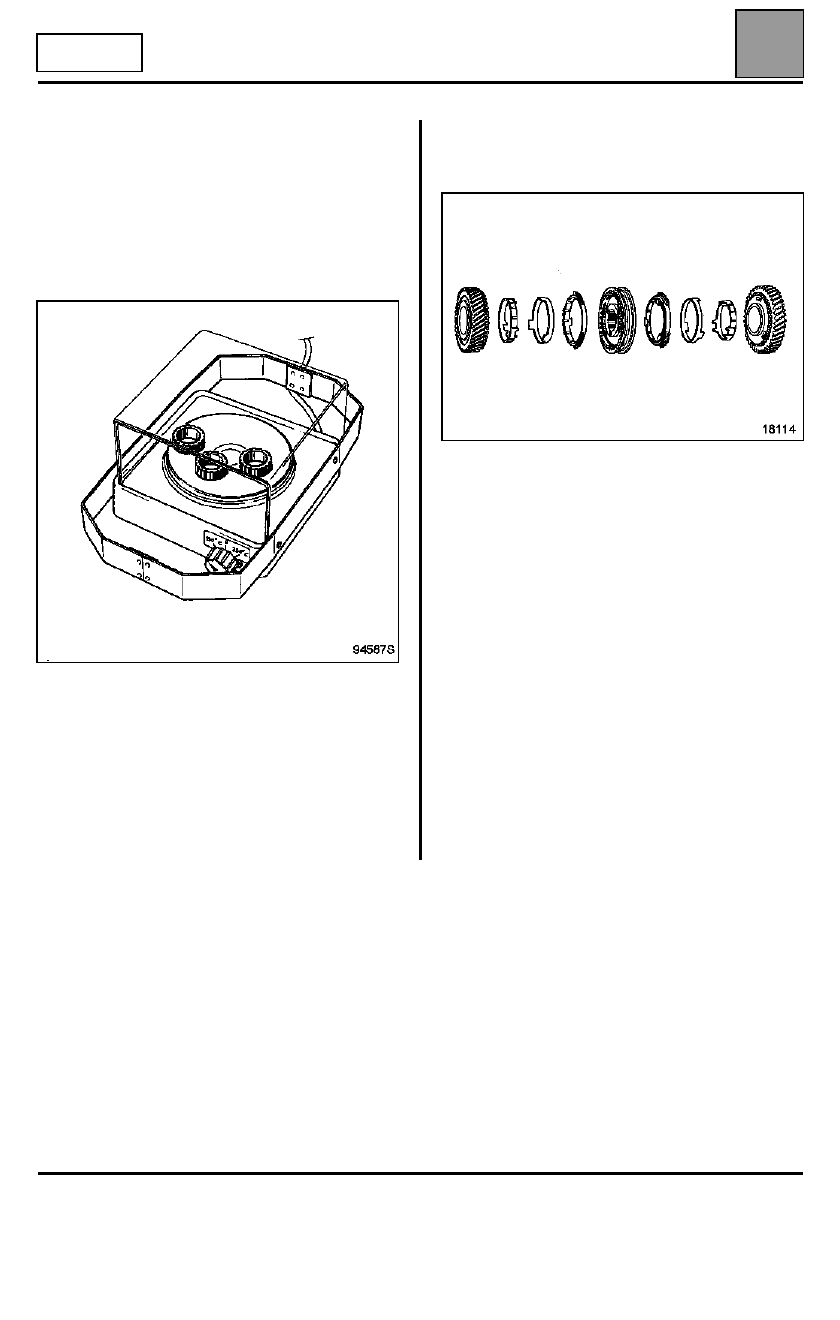

Установка группы шестерен

Для сборки необходимо использовать
нагревательную плиту, имеющую режим 150°C.

Положите новые втулки на холодную
нагревательную плиту.Прогревайте их в течение 15
минут при терморегуляторе, установленном на
150°C.

Выполняйте установку в порядке, обратном
снятию.

Установка втулок:

Снимите щипцами втулку с нагревательной плиты
и установите ее на вал при помощи втулки с
внутренним диаметром 33 мм. Насаживайте ее до
тех пор, пока она не упрется в ступицу.

УКАЗАНИЕ: синхронизатор передачи 1/2 является
двухконусным, совместите выступы колец
синхронизатора с пазами ступиц и шестерен.

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-19

JR

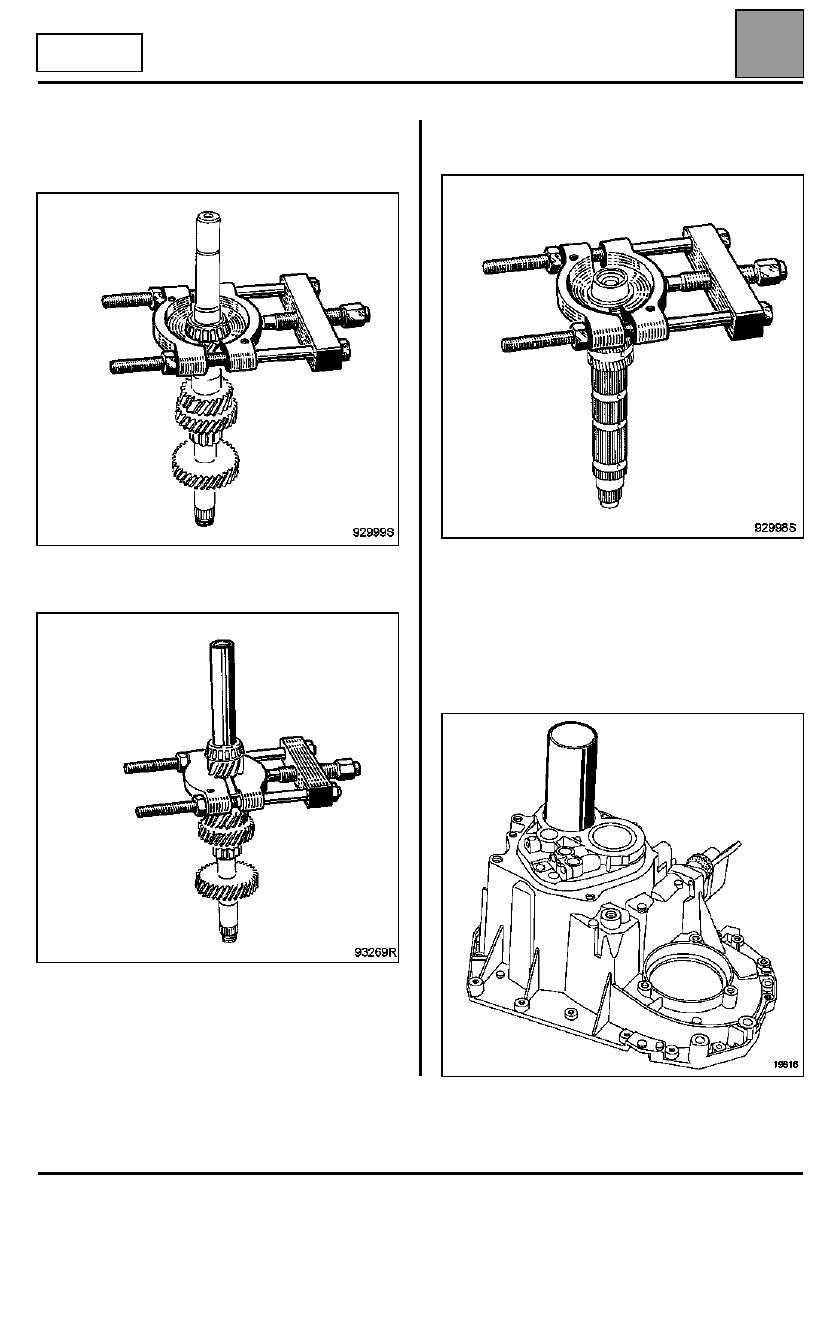

ЗАМЕНА ПОДШИПНИКОВ ПЕРВИЧНОГО ВАЛА

Выпрессуйте подшипники с помощью съемника.

Запрессуйте подшипники при помощи втулки ∅ 25.

Снимите конус подшипника вторичного вала при
помощи съемника.

Установите конус на место с помощью пресса.

Вытолкните наружные кольца подшипников со
стороны картера при помощи втулки диаметром
55 мм.

19816

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-20

JR

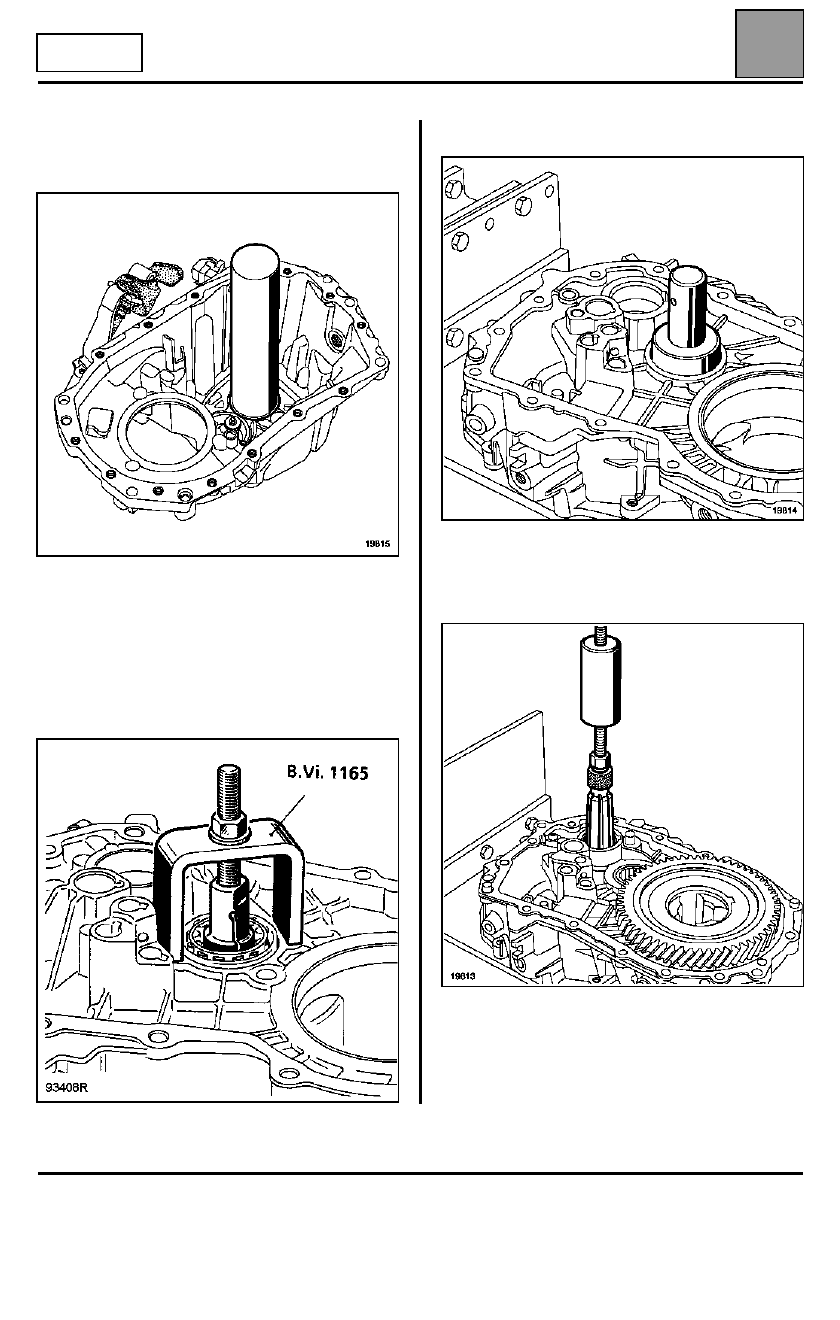

Установите наружные кольца подшипников со
стороны картера при помощи втулки диаметром
60 мм.

ЗАМЕНА ПОДШИПНИКА СО СТОРОНЫ КАРТЕРА
СЦЕПЛЕНИЯ JR

Срежьте у основания пластиковую капсулу,
расположенную в центре подшипника.

Установите B. Vi. 1165 и извлеките подшипник.

Установите подшипник с помощью B. Vi. 1167.

Вытолкните наружное кольцо подшипника
первичного вала со стороны картера сцепления
при помощи съемника ∅ 38.

Запрессуйте кольцо подшипника при помощи
втулки ∅ 46.

19815

19814

19813

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-21

JR

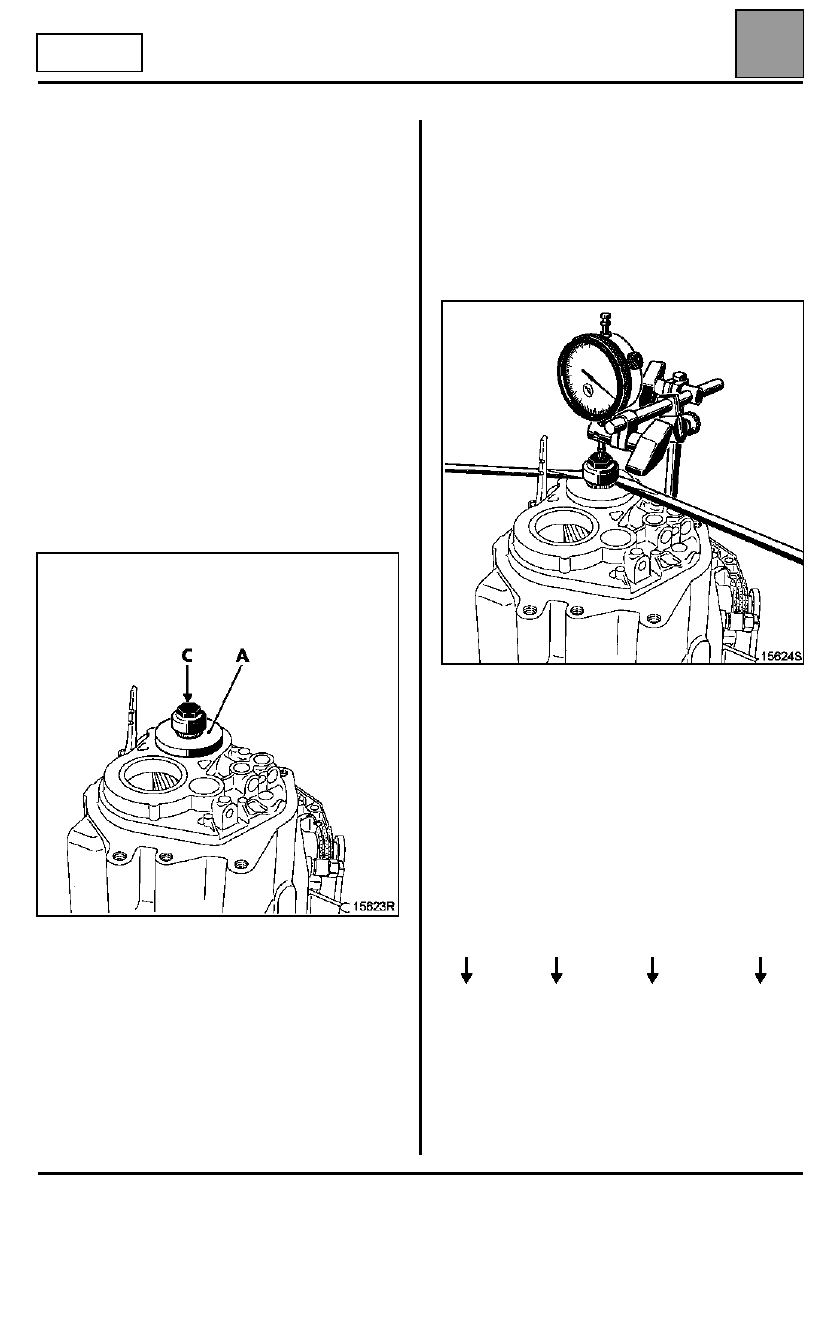

РЕГУЛИРОВКА ПРЕДВАРИТЕЛЬНОГО
НАТЯЖЕНИЯ ПОДШИПНИКОВ ВТОРИЧНОГО
ВАЛА

УКАЗАНИЕ: эту операцию выполняйте только в
случае замены подшипников.

Картер сцепления без картера дифференциала и
без первичного вала.

Установите вторичный вал в картер сцепления с
подшипниками и кольцом для предварительной
регулировки B. Vi. 1161 или аналогичным кольцом
толщиной 1,60 мм (большой наружный ∅).

Установите картер.

Заверните и затяните моментом болты разъема
коробки.

Установите пластину кронштейна индикатора
стрелочного типа B. Vi. 1161 (или аналогичную) на
крепления корпуса трипоида.

Установите:

●

специальную втулку B. Vi. 1527 (A),

●

болт (C),

●

индикатор стрелочного типа с магнитной опорой.

A Несколько раз проверните вторичный вал для

того, чтобы подшипники встали на место.

B Установите ноль на шкале индикатора.

C Используя две отвертки в качестве рычагов,

потяните кверху вторичный вал.

D Считайте показание индикатора стрелочного

типа.

Несколько раз повторите эти операции (от A до D).

Определите среднее значение полученных
величин.

Вычислите толщину кольца для регулировки
предварительного натяжения.

Предписываемое значение + толщина кольца для
предварительной регулировки + осредненное
значение показаний индикатора стрелочного типа =
толщине кольца для регулировки
предварительного натяжения.

Пример: (Значения в мм).

ПРИМЕЧАНИЕ: набор регулировочных колец
толщиной от 2,15 мм до 2,43 мм с шагом 0,04 мм
поставляется на замену.

0,26 +

0,49

+

1,60

=

2,35

Предпи-

сываемое

значение

Осреднен-

ное значение

показаний

индикатора

стрелочного

типа

Толщина

кольца для

предвари-

тельной

регулировки

Толщина

кольца для

регулировки

предвари-

тельного

натяжения
